心臟做的「功」去哪了？從壓力—容積環看心臟的能量學

心臟做的「功」去哪了？從壓力—容積環看心臟的能量學

你大概已經知道，心輸出量等於心率乘以每搏輸出量（stroke volume），也知道每搏輸出量受前負荷、後負荷與收縮力三者影響。但這裡有個更尖銳的問題：當心臟每跳一下、把大約 70 毫升的血液射進主動脈時，它究竟做了多少「功（work）」？這些功又消耗了多少氧氣？為什麼有些心臟明明還能把血擠出去、射出分率（ejection fraction）看起來正常，病人卻已經喘到無法平躺？

要回答這些問題，光靠「泵浦比喻」是不夠的。我們需要一個能同時描述心室內壓力與容積如何隨時間變化的工具——壓力—容積環（pressure-volume loop, PV loop）。這個由 Otto Frank、Hiram Starling，到後來 Kiichi Sagawa（佐川喜一）等人逐步建立的框架，把心臟從一個「會跳的肌肉袋子」提升為一個可以被量化、被工程化分析的能量轉換裝置。讀懂它，你看心臟的方式會徹底改變。

（本文為醫學知識讀本，旨在說明生理與病理機制，不構成個人醫療建議；若你有相關症狀或疑慮，請諮詢合格醫療專業人員。）

把一次心跳畫成一個方框：PV loop 的解剖

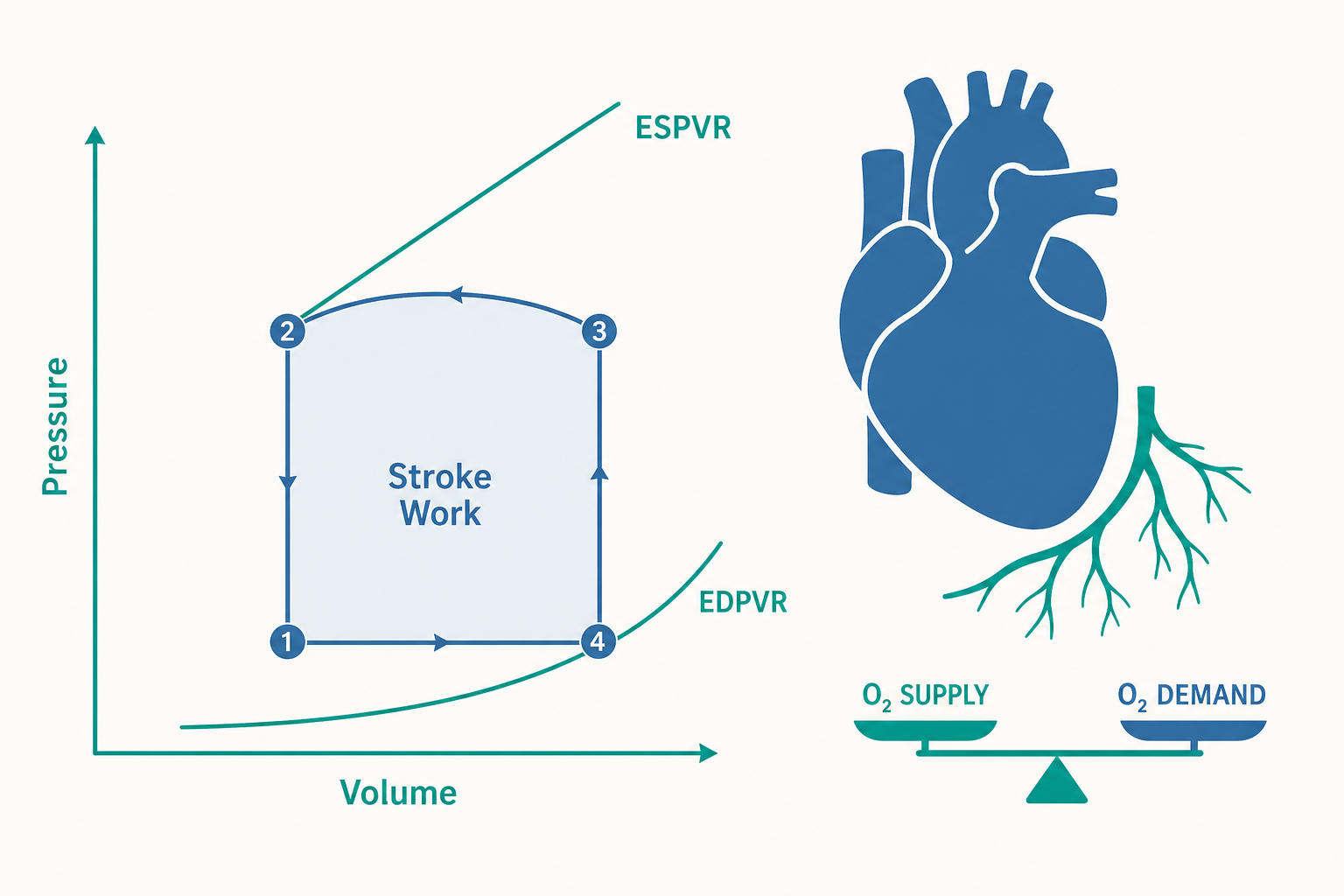

想像一張圖：橫軸是左心室容積（volume，毫升），縱軸是左心室壓力（pressure，mmHg）。一次完整的心動週期，在這張圖上會走出一個逆時針的封閉迴圈。讓我們沿著它走一圈。

從圖的右下角出發，這是舒張末期（end-diastole），心室裝滿了血，容積最大（約 120 毫升），但壓力很低。接著心室肌肉開始收縮——但此刻主動脈瓣與二尖瓣都還關著，血液出不去也進不來，容積不變，壓力卻急速垂直上升。這段叫等容收縮（isovolumic contraction），在圖上是一條向上的垂直線。

當心室壓力超過主動脈壓，主動脈瓣打開，血液被射出。容積快速減少，這是射血期（ejection），在圖上是上方一段向左移動的曲線。射血結束於收縮末期（end-systole），此時容積最小（約 50 毫升）。

接著主動脈瓣關閉，心室開始放鬆，但二尖瓣還沒開，血液同樣進出不得，容積不變、壓力急速下降——這是等容舒張（isovolumic relaxation），圖上左側一條向下的垂直線。最後二尖瓣打開，血液重新充填心室，容積增加、壓力緩升，回到起點，完成一圈。

這個方框般的迴圈，每一條邊都對應一個生理階段。而它最美的地方在於：這個環所圍出的面積，恰好等於心室在這一次心跳中所做的「每搏功（stroke work）」——也就是壓力對容積的積分（功 = 壓力 × 容積變化）。面積越大，這顆心臟這一跳做的機械功越多。一個抽象的「做功」概念，就這樣被畫成了一塊看得見的面積。

兩條線決定一切：彈性係數（elastance）的觀念

PV loop 真正強大之處，不是描述單一一次心跳，而是它能告訴我們：當前負荷或後負荷改變時，心臟會如何反應。關鍵在於圖上兩條「框住」這個環的線。

下方那條線叫舒張末期壓力—容積關係（end-diastolic pressure-volume relationship, EDPVR）。它描述心室在舒張、被動充填時，容積與壓力的關係。它通常是一條向上彎曲的曲線——心室裝得越滿，要再多裝一點就需要越高的壓力。這條線的陡峭程度反映心室的僵硬度（stiffness）。如果心肌纖維化、變硬（例如老化或某些心臟病），同樣的容積會對應更高的舒張壓，這條線整體上抬、變陡。

上方那條線更關鍵，叫收縮末期壓力—容積關係（end-systolic pressure-volume relationship, ESPVR）。如果你讓一顆心臟在不同前後負荷下跳很多次，把每一次的「收縮末期那一點」標記出來，會發現這些點幾乎落在同一條直線上。這條線的斜率，被定義為收縮末期彈性係數（end-systolic elastance, Ees）。

Ees 是個了不起的量。它幾乎只反映心肌本身的收縮力（contractility），而相對獨立於前負荷與後負荷。這正是臨床上夢寐以求的東西——一個「純粹的收縮力指標」。相比之下，我們常用的射出分率其實會被負荷狀態嚴重干擾：後負荷很低時，一顆收縮力其實不佳的心臟也能射出漂亮的分率。Ees 把「肌肉有多強」和「它面對的環境」分開來看，這是它的核心價值。

當你給強心藥（如腎上腺素類）增強收縮力，ESPVR 這條線會變陡（Ees 上升），整個 PV loop 能在更高壓力下射出更多血。當心肌受損、收縮力下降，這條線變平、Ees 下降，環變得又矮又瘦。

看一個例子：增加後負荷時，PV loop 怎麼變？

假設一位病人血壓突然升高（後負荷增加），主動脈瓣要在更高的壓力下才打得開。在 PV loop 上會發生什麼事？

第一拍：等容收縮那條垂直線要爬得更高，主動脈瓣才開；射血在更高壓力下進行，但因為心室「推得更費力」，這一拍射出的血變少——收縮末期容積增大（射血終點往右移），每搏輸出量下降。這就是後負荷增加的即時代價。

但身體不會就此罷休。因為這一拍射出去的血少了，更多血留在心室裡，加上下一拍正常的靜脈回流，舒張末期容積會增大——心室被撐得更滿。根據 Frank-Starling 機制，撐得更滿的心室下一拍收縮更有力，得以在升高的壓力下重新把每搏輸出量補回來。在 PV loop 上，你會看到環整體往右移、變高，最終在新的平衡點穩定下來。

這個例子漂亮地說明：PV loop 不是靜態的圖，而是一個能讓你「推演」血流動力學變化的思考工具。臨床醫師在處理急性心衰、瓣膜病、休克時，腦中跑的往往就是這個環的變形。

心臟與血管是一對舞伴：心室—動脈耦合

到目前為止我們談的都是心室。但心室不是孤立工作的，它射血的對象是整個動脈系統。一個自然的問題是：心臟的「收縮力」和動脈的「負荷」之間，存在什麼最佳搭配關係？

這就是心室—動脈耦合（ventricular-arterial coupling）的概念。我們已經有了描述心室的 Ees。同樣地，可以定義一個描述整個動脈系統負荷的量，叫有效動脈彈性係數（effective arterial elastance, Ea）。Ea 大致整合了全身血管阻力、動脈順應性與心率等因素，代表「動脈系統對心臟射血所施加的整體負荷」。

巧妙的是，Ea 和 Ees 可以畫在同一張 PV 圖上，而它們的比值 Ea/Ees，描述了心臟與血管的匹配程度。理論與實驗都指出：

• 當 Ea/Ees ≈ 1 時，心臟把功傳遞到血管的效率最高，也就是用最少的能量做最多的有效功。健康年輕人安靜時大致落在 0.6–1.0 這個區間，偏向兼顧效率與儲備。
• 當 Ea/Ees 明顯大於 1（例如心衰竭時 Ees 大幅下降，或嚴重高血壓時 Ea 上升），表示心臟相對於它面對的負荷「太弱」，耦合失衡，做功效率低落，心臟疲於奔命。

這個觀念把心臟和血管放回它們本來就應該被一起看待的位置。臨床上許多治療——降低後負荷的血管擴張劑、增強收縮力的強心劑——本質上都是在「重新調整 Ea/Ees 這個比值」，讓這對舞伴重新合拍。這也是為什麼入門時把血管當成「被動水管」雖然方便，但進階理解時必須打破：血管的彈性與阻力，直接決定了心臟工作的效率。

心臟自己也要吃飯：氧氣供需的鋼索

心臟做功要消耗能量，能量來自氧氣。於是出現一個容易被忽略卻至關重要的主題：心肌氧氣供需平衡（myocardial oxygen supply-demand balance）。許多最致命的心臟急症，本質上就是這條鋼索失衡。

先看需求（demand）。心肌耗氧量（myocardial oxygen consumption, MVO₂）主要由三個因素驅動：心率、心肌收縮力，以及心室壁張力（wall tension）。其中壁張力特別重要——根據 Laplace 定律（Law of Laplace），壁張力大致正比於心室內壓乘以半徑，再除以壁厚。這帶來一個深刻的推論：一個擴大的心室（半徑大）即使只是維持同樣的壓力，也要承受更大的壁張力、消耗更多氧氣。這正是為什麼擴大型心衰竭的心臟陷入惡性循環——越擴大越耗氧，越耗氧越缺血，越缺血功能越差、越擴大。

再看供給（supply）。這裡藏著心臟最違反直覺的設計。供應心肌的冠狀動脈（coronary artery），其血流主要發生在舒張期，而不是收縮期。為什麼？因為左心室收縮時，強力擠壓的心肌會把穿行其間的冠狀血管壓扁，血幾乎流不進去；只有在舒張、心肌放鬆時，冠狀血流才暢通。

這個事實的臨床後果極為重要。第一，當心率過快時，舒張期被嚴重壓縮（心率加快時，被犧牲掉的主要是舒張時間），冠狀灌注時間隨之變短——這就是為什麼心搏過速對缺血性心臟病人特別危險。第二，冠狀灌注壓大致等於主動脈舒張壓減去心室舒張末壓；如果舒張壓太低（如休克）或心室舒張末壓太高（如嚴重心衰），灌注壓被兩頭夾擊，心肌供血就會不足。第三，心內膜下（心臟最內層）的心肌承受最大的壓迫、灌注最差，因此在缺血時往往最先、最嚴重地受損。

把供需放在一起看，心絞痛（angina）的本質就清楚了：當冠狀動脈因粥狀硬化而狹窄、供給上限被卡死，一旦病人運動或情緒激動使需求飆升（心率快、收縮力強、壁張力大），需求超過供給，缺血發生，胸痛出現。理解了這條鋼索，你就能理解為何 β 阻斷劑（減慢心率、降低收縮力 → 壓低需求）和硝酸鹽類藥物（擴張靜脈、降低前負荷與壁張力 → 同時略增供給）能緩解心絞痛——它們是從鋼索的兩端同時下手。

收縮的最後一哩路：興奮—收縮偶聯

我們一路從整顆心臟的 PV loop，談到心室與血管的耦合，再到器官層次的氧氣供需。最後讓我們潛入細胞，看看「收縮力」這個被 Ees 量化的東西，在分子層次究竟是什麼。這個過程叫興奮—收縮偶聯（excitation-contraction coupling）。

當電訊號（動作電位）傳到心肌細胞膜，膜上的 L 型鈣離子通道打開，少量鈣離子（Ca²⁺）流入細胞。這一小撮鈣本身不足以引發收縮，但它扮演「火種」的角色，觸發細胞內鈣庫——肌漿網（sarcoplasmic reticulum）——上的雷諾丁受體（ryanodine receptor）開放，釋放出大量儲存的鈣。這個「以鈣引鈣」的放大機制稱為鈣誘發鈣釋放（calcium-induced calcium release）。

湧出的鈣與肌絲上的肌鈣蛋白（troponin）結合，解除原肌凝蛋白（tropomyosin）對結合位點的遮蔽，讓肌凝蛋白（myosin）頭部得以抓住肌動蛋白（actin）並拉動——肌節（sarcomere）縮短，心肌收縮。收縮結束後，鈣必須被迅速移除：大部分由肌漿網上的鈣幫浦（SERCA）抽回鈣庫，其餘由細胞膜上的鈉鈣交換器（NCX）送出細胞，心肌才能舒張、準備下一次收縮。

這個分子圖像解釋了許多事情。為什麼數位醛苷（digoxin）能增強收縮力？因為它抑制鈉鉀幫浦，間接讓細胞內鈉升高、減弱鈉鈣交換器排鈣的能力，使更多鈣留在細胞內。為什麼舒張功能障礙（diastolic dysfunction）是 HFpEF 的核心？因為把鈣抽回鈣庫的 SERCA 若效率下降，心肌舒張變慢、變得僵硬，即使收縮（射血）看起來正常，「放鬆並重新充填」這件事卻做不好。回到 PV loop——舒張功能障礙會讓下方那條 EDPVR 曲線上抬變陡，這就是分子缺陷如何在整體力學上現形的具體例子。

重點回顧

• 壓力—容積環（PV loop）把一次心跳畫成逆時針的封閉迴圈，由等容收縮、射血、等容舒張、充填四段組成；環所圍的面積等於該次心跳的每搏功。
• ESPVR 的斜率（Ees）是相對獨立於負荷的收縮力指標，優於易受負荷干擾的射出分率；EDPVR 則反映心室的被動僵硬度。
• 心室—動脈耦合用 Ea/Ees 描述心臟與血管的匹配；比值接近 1 時做功效率最高，心衰竭或嚴重高血壓會使其失衡。
• 心肌氧氣需求由心率、收縮力與壁張力（Laplace 定律）決定；冠狀供給主要在舒張期，心率過快、舒張壓過低或心室舒張末壓過高都會威脅供血，這是心絞痛與心內膜下缺血的力學基礎。
• 興奮—收縮偶聯透過鈣誘發鈣釋放放大鈣訊號驅動收縮，再由 SERCA 與 NCX 移除鈣以完成舒張；分子層次的缺陷（如 SERCA 失能）會在 PV loop 上表現為舒張功能障礙。

深入探討（研究所視角）

對想把心血管生理推進到研究層次的學習者，以下幾個方向值得深入。

從單心跳到時變彈性係數（time-varying elastance）。 佐川喜一提出的核心洞見是：心室的彈性係數 E(t) 在一次心跳中是隨時間變化的——舒張時低、收縮末期達到最大值（即 Ees）。把心室建模為一個「彈性係數會週期性變化的腔室」，是現代心臟力學模擬的基礎。值得探究的問題是：這個簡潔的線性 ESPVR 假設在哪些情況下會失效（例如極端負荷、缺血、不同物種）？非線性與負荷依賴性的修正，至今仍是計算心臟病學（computational cardiology）的活躍題目。

HFpEF 的力學與分子之謎。 射出分率保留的心衰竭（HFpEF）約佔所有心衰病人的一半，其核心不在「擠不出血」，而在「放鬆與充填」出問題——對應 PV loop 上抬變陡的 EDPVR。但它的病理高度異質，涉及心肌細胞僵硬蛋白（如 titin 的磷酸化狀態）、間質纖維化、微血管內皮發炎、代謝與全身性共病（肥胖、糖尿病、腎病）的交互作用。為什麼針對 HFrEF 有效的多數藥物在 HFpEF 屢屢失敗，而 SGLT2 抑制劑卻能跨越兩者奏效？這是當代心臟學最重要的開放問題之一，背後牽動的是我們對「舒張」這件事在分子層次理解的不足。

從離體到在體：把這些概念量到病人身上。 本文描述的 Ees、Ea、PV loop，最初都來自離體心臟或動物侵入式導管實驗。如何在不放導管的情況下，用心臟超音波、心臟磁振造影或非侵入式估測法重建病人的 PV loop 與耦合參數，是橋接基礎生理與臨床決策的關鍵工程。延伸閱讀可從 Sagawa 等人的《Cardiac Contraction and the Pressure-Volume Relationship》經典專著入手，再進入 ventricular-arterial coupling 的近年臨床回顧，以及心臟力學生物學（cardiac mechanobiology）與計算建模的前沿文獻，逐步把「一個方框」擴展成理解整個心臟的座標系。
