太空天氣進階：磁重聯、Dst 指數與電網殺手 GIC

為什麼太陽的一次「打嗝」，要 60 小時後才在地球引發災難？

你已經知道太陽風（solar wind）、磁暴（geomagnetic storm）與極光（aurora）的基本故事：太陽噴出帶電粒子，撞上地球磁場，天空亮起、衛星受擾。但這個敘事裡藏著一連串入門篇沒拆開的硬核問題。

一次日冕物質拋射（Coronal Mass Ejection, CME）以每秒數百到上千公里的速度飛來，為什麼地磁台站要等一兩天才量到劇烈擾動？太陽磁場與地球磁場明明各自封閉，能量到底是「怎麼」從太陽風「交接」到磁層裡的？我們又憑什麼用一個叫 Dst 的單一數字，就替整場磁暴的強度打分數？

這一篇，我們要從「現象」走進「機制」——磁重聯（magnetic reconnection）、磁層—電離層耦合（magnetosphere–ionosphere coupling）、環電流（ring current）的能量收支，以及地面感應電流（Geomagnetically Induced Currents, GIC）如何燒毀變壓器。這些才是太空天氣預報真正困難、也真正迷人的核心。

能量的「鑰匙」：行星際磁場的南向分量

入門篇常說「太陽風吹來就會引發磁暴」，但這其實不對。地球磁層大部分時間像一道堅固的防波堤——太陽風從旁邊繞過去，能量幾乎進不來。真正決定「閘門開不開」的，是太陽風裡那條被一起帶來的磁場線：行星際磁場（Interplanetary Magnetic Field, IMF）。

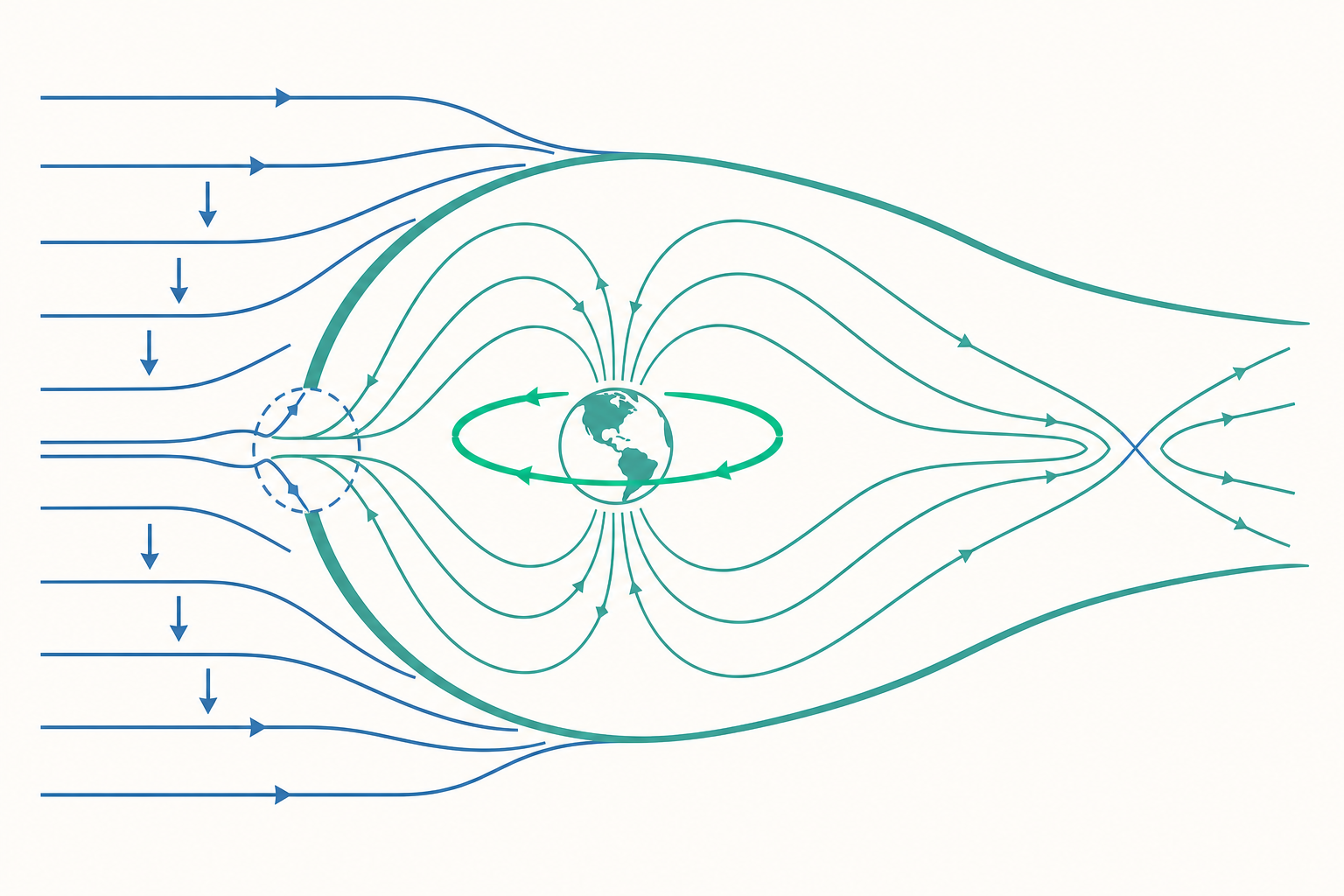

關鍵在 IMF 的南北向分量 $B_z$。地球本身的磁場在日側（向陽面）是朝北的。當 IMF 的 $B_z$ 也朝北，兩條磁力線方向一致、「同性相斥」，太陽風能量被有效擋下；但當 $B_z$ 轉為南向（$B_z < 0$），它與地球磁場方向相反，兩者在日側磁層頂（magnetopause）相遇時就會發生磁重聯——磁力線像兩條打結的繩子被「剪開再接上」，把太陽風與地球磁層的磁場縫在一起。

一旦縫上，太陽風就像握住了風箏線，能量與動量源源不絕地灌入磁層。這解釋了一個關鍵事實：不是所有 CME 都會引發大磁暴。如果一團 CME 的內部磁場恰好是北向的，就算它又快又密，地球也只是輕輕一震。預報員盯著上游監測衛星（如位於 L1 拉格朗日點的 DSCOVR）回報的 $B_z$，就是在等那個「由北翻南」的瞬間。

我們可以用一個半經驗的「耦合函數」估計能量輸入速率，最常用的是 Akasofu 的 $\varepsilon$ 參數：

$$\varepsilon = \frac{4\pi}{\mu_0}\, v\, B^2\, \sin^4\!\left(\frac{\theta}{2}\right) l_0^2$$

其中 $v$ 是太陽風速度，$B$ 是 IMF 強度，$\theta$ 是 IMF 相對地磁北的時鐘角（clock angle），$l_0 \approx 7 R_E$ 是經驗尺度長度。注意那個 $\sin^4(\theta/2)$：當 IMF 純北向（$\theta=0$）時整項歸零，純南向（$\theta=180^\circ$）時達到最大。一個數學上的 $\sin^4$，就量化了「磁場方向決定一切」這件事。

從重聯到磁暴：磁層裡的能量怎麼流轉

能量灌進來之後，去了哪裡？這牽涉到 Dungey 循環（Dungey cycle），是理解磁層動力學的骨架。

日側重聯把磁力線「打開」，太陽風拖著這些開放磁力線往地球背陽面掃，堆積在磁尾（magnetotail）。磁尾像被越拉越緊的橡皮筋，儲存了大量磁能。當張力累積到臨界點，磁尾中央的電流片（current sheet）發生第二次重聯——這次是夜側重聯。橡皮筋啪地彈回，把大量電漿以每秒數百公里的速度向地球方向噴射，這就是磁層次暴（substorm）的觸發，也是極光突然爆發、整片天空翻騰的時刻。

被向內噴射的高能離子與電子，在接近地球時受磁場梯度與曲率影響而漂移：離子向西、電子向東。這個環繞地球的淨電流就是環電流（ring current）。環電流的方向使它產生的磁場在地表抵消地球主磁場——於是全球的地磁水平分量下降。這個下降量，正是我們量測磁暴強度的物理基礎。

動手算一下：CME 何時抵達？為什麼要等那麼久？

回到開頭的問題。假設太陽爆發了一次 CME，初始速度約 $v = 800\ \text{km/s}$，日地距離為一個天文單位 $1\ \text{AU} \approx 1.496\times 10^{8}\ \text{km}$。若粗略假設等速：

$$t = \frac{d}{v} = \frac{1.496\times 10^{8}\ \text{km}}{800\ \text{km/s}} \approx 1.87\times 10^{5}\ \text{s} \approx 52\ \text{小時}$$

約莫兩天多。但同一時間，太陽閃焰（solar flare）發出的 X 射線與紫外線是以光速飛來的，只需約 8 分 20 秒：

$$t_{\text{光}} = \frac{1.496\times 10^{8}\ \text{km}}{3\times 10^{5}\ \text{km/s}} \approx 499\ \text{s} \approx 8.3\ \text{分鐘}$$

這就是太空天氣最反直覺、也最關鍵的時間結構：閃焰的電磁輻射效應（電離層擾動、無線電中斷）幾乎即時發生，而 CME 的磁暴效應要一兩天後才到。預報員因此擁有約 1～3 天的寶貴前置時間——前提是他們能在 CME 出發那一刻，就正確判斷它的速度、密度，以及最難的那件事：它內部的磁場是南向還是北向。而後者，往往要等 CME 真的飛到 L1 點、被監測衛星實測到，預警時間只剩短短 15～60 分鐘。這就是當代太空天氣預報的核心瓶頸。

替磁暴打分數：Dst 指數的物理意義

我們怎麼把一場橫跨全球、持續數十小時的磁暴，壓縮成一條可以畫圖、可以預報的曲線？答案是 Dst（Disturbance storm time）指數。

Dst 取四個分布在低緯度、近赤道的地磁台站，量測它們水平磁場分量相對平靜期的偏差，再平均。由於環電流的磁效應在赤道附近最對稱、最乾淨，這個平均值幾乎就是環電流總能量的代理指標。它們之間的關係由 Dessler–Parker–Sckopke（DPS）關係式描述：

$$\frac{\Delta B}{B_0} = -\frac{2\,E_{\text{ring}}}{3\,E_{\text{mag}}}$$

其中 $\Delta B$ 是地表磁場擾動，$B_0$ 是赤道地表磁場強度，$E_{\text{ring}}$ 是環電流粒子的總動能，$E_{\text{mag}}$ 是地球偶極磁場儲存在地球外的總磁能。這條式子的美在於：地表量到的磁場下降，正比於環繞地球的帶電粒子總能量。Dst 越負，環電流越強，磁暴越猛。

分級大致是：Dst 在 $-50$ 到 $-100\ \text{nT}$ 為中度磁暴，$-100$ 到 $-250\ \text{nT}$ 為強烈磁暴，低於 $-250\ \text{nT}$ 則是極端事件。2003 年的「萬聖節風暴」Dst 衝到約 $-383\ \text{nT}$；而 1859 年的卡靈頓事件（Carrington Event），根據史料重建估計 Dst 可能逼近甚至超過 $-850\ \text{nT}$——這是現代社會從未在高度電氣化下經歷過的量級。

看一個例子：地面感應電流如何燒毀電網

太空天氣最具破壞性的地面效應，是 GIC。它的物理是法拉第電磁感應（Faraday's law）：磁暴期間，電離層與磁層的電流劇烈變動，造成地表磁場 $B$ 隨時間快速變化。根據

$$\nabla \times \mathbf{E} = -\frac{\partial \mathbf{B}}{\partial t}$$

變動的磁場會在大地中感應出水平電場 $\mathbf{E}$。注意——重點不是磁場有多強，而是它變化得多快（$\partial B/\partial t$）。一次劇烈的磁層次暴，地磁場可能在數分鐘內變動數百 nT，感應出的地表電場可達每公里數伏特。

這個地表電場會驅動電流流經任何長距離導體：高壓輸電線、油氣管線、鐵軌、海底電纜。對電網而言，這股準直流電（相對於 50/60 Hz 交流，GIC 變化極慢，等效於直流）流入變壓器中性點接地線時，會使變壓器鐵芯半週飽和（half-cycle saturation）。飽和的鐵芯產生大量諧波、無功功率暴增、局部過熱——1989 年 3 月的魁北克事件，正是這個機制讓整個魁北克電網在 90 秒內崩潰，六百萬人停電 9 小時。

值得注意的是：高緯度地區（接近極光橢圓帶）GIC 風險最高，因為那裡正下方就是電離層電急流（electrojet）；而地質上電阻率高的岩盤（如加拿大地盾、北歐）會讓地表電場更強——這就是為什麼魁北克與斯堪地那維亞特別脆弱。GIC 是地球物理、太空物理與電力工程的真正交會點。

重點回顧

• 南向 IMF 是鑰匙：磁暴的能量輸入由行星際磁場的 $B_z$ 分量主導，$B_z<0$ 時日側磁重聯開啟閘門；$\sin^4(\theta/2)$ 耦合函數量化了這個方向相依性。
• Dungey 循環：能量經「日側重聯 → 磁尾儲存 → 夜側重聯 → 環電流」流轉，次暴是磁尾橡皮筋彈回的瞬間。
• 時間結構雙軌：閃焰的電磁輻射 8 分鐘抵達、即時擾動電離層；CME 的磁暴效應要 1～3 天，但精準的 $B_z$ 預警只剩進入 L1 後的 15～60 分鐘。
• Dst 指數：以低緯度地磁下降量代理環電流總能量，由 DPS 關係連結；越負代表磁暴越強。
• GIC 看的是 $\partial B/\partial t$：不是磁場多強，而是變多快，透過法拉第感應在長導體與變壓器中釀災。

深入探討（研究所視角）

若你想再往前推一步，這裡是幾條值得深掘的研究前沿。

磁重聯的微觀物理。 我們上面把重聯講成「磁力線剪斷再接上」，但這在理想磁流體力學（ideal MHD）中是被「凍結通量定理」（Alfvén's frozen-in theorem）禁止的——電漿與磁力線應該牢牢綁在一起。重聯之所以可能，是因為在極薄的電流片（厚度可達離子慣性尺度 $d_i = c/\omega_{pi}$ 甚至電子尺度）內，理想 MHD 失效，必須引入廣義歐姆定律中的霍爾項（Hall term）與電子壓力張量。這就是為什麼快速重聯的速率問題（為何觀測到的重聯遠快於古典 Sweet–Parker 模型預測）至今仍是電漿物理的核心難題，MMS（Magnetospheric Multiscale）任務正是為了在電子尺度上實測重聯擴散區而設計。

輻射帶與 Van Allen 動力學。 環電流之外，磁暴還會劇烈重塑 Van Allen 輻射帶中的相對論電子（「殺手電子」）。這牽涉到波—粒交互作用：合聲波（chorus waves）與電漿層嘶聲（plasmaspheric hiss）透過破壞絕熱不變量，把電子加速到 MeV 量級或將其散射進大氣損失。描述這套過程的是 Fokker–Planck 型的徑向擴散與投擲角擴散方程，是當代輻射帶建模（如 NASA Van Allen Probes 之後的研究）的主戰場，也直接關係到地球同步軌道（GEO）衛星的存活率。

從統計到物理的預報典範轉移。 傳統 Dst 預報多用經驗或機器學習模型（如 Burton 方程、LSTM 神經網路）由上游太陽風參數外推。但極端事件（卡靈頓級）樣本極少，純統計模型外插風險高。前沿方向是把全球 MHD 模擬（如 SWMF、GAMERA）與資料同化結合，做物理基礎的整體預報（ensemble forecasting）——這與數值天氣預報過去半世紀走過的路高度平行。對研究者而言，太空天氣正處在「氣象學在 1950 年代」的位置：物理框架已備，運算與資料同化才剛要追上。

延伸思考。 試著估算：若一次卡靈頓級事件（Dst $\approx -850\ \text{nT}$）今日重演，台灣所處的中低緯度，相較於高緯度電網，GIC 風險是高是低？提示——考慮極光橢圓帶在極端磁暴期間會向赤道方向擴張多少，以及台灣電網的地質電阻率與線路走向。這正是把本文所有概念串起來的綜合題。
