礦物進階：從晶格對稱到地函深處的相變

一塊石英，怎麼證明它的原子真的「排好了」？

入門篇我們說過：礦物的關鍵是「原子依固定幾何規則週期性重複排列」。可是這句話聽起來像信仰——你並沒有顯微鏡能直接看到一顆顆原子排成隊伍。1912 年以前，沒有人真的「看過」晶體內部。那麼，當勞厄(Max von Laue)把 X 光打進一塊硫酸銅晶體、底片上浮現出規則排列的繞射斑點時，人類第一次握有硬證據：礦物內部確實是一座原子的週期性建築。

這篇進階文章不再重述「礦物是什麼」，而是要回答更尖銳的問題：這座原子建築的「設計藍圖」長什麼樣？我們如何測量它？當它被推進地球深處的高溫高壓，整座建築又會如何重新改建？ 我們將從晶體學的對稱語言出發，走到布拉格繞射、固溶體熱力學，最後抵達地函深處的相變前線。

晶格的設計語言：14 種布拉維晶格與七大晶系

要描述一個無限大的週期性結構，我們不需要列出每一顆原子，只需要兩樣東西：一個晶格(lattice)——標示週期重複的數學骨架，加上一個基底(basis)——每個格點上掛載的原子組合。

晶格由三個平移向量 $\mathbf{a}_1,\mathbf{a}_2,\mathbf{a}_3$ 定義，任何格點位置都能寫成整數線性組合：

$$\mathbf{R} = n_1\mathbf{a}_1 + n_2\mathbf{a}_2 + n_3\mathbf{a}_3,\quad n_i \in \mathbb{Z}$$

問題來了：三維空間中，有多少種「本質上不同」的週期性骨架？布拉維(Auguste Bravais)在 1848 年證明，答案是 14 種布拉維晶格(Bravais lattices)，可歸納為七大晶系(crystal systems)：等軸(cubic)、四方(tetragonal)、斜方(orthorhombic)、單斜(monoclinic)、三斜(triclinic)、六方(hexagonal)、三方(trigonal)。

晶系的差別在於晶胞的「邊長」與「夾角」受到多少對稱限制。等軸晶系最對稱：$a=b=c$、三個軸夾角皆 $90^\circ$（如石鹽、鑽石、黃鐵礦）。三斜晶系最不對稱：三邊不等、三角皆不為直角（如斜長石）。石英屬於三方晶系，方解石也是——這解釋了它們為什麼長出帶有三重旋轉軸的特徵外形。

值得強調一個常被誤會的觀念：晶體的外觀晶形可以被生長環境扭曲，但晶系（內部對稱）不會變。同一塊石英可能因生長空間侷限而長得歪七扭八，但只要量它晶面之間的夾角，永遠守恆——這就是晶體學最早的定律「面角守恆定律(law of constant interfacial angles)」，由斯丹諾(Steno)在 1669 年提出。

對稱的代數：點群、空間群與礦物的「身分證」

晶系只是粗分類。礦物真正的「身分證」是它的空間群(space group)。

一個晶體可以擁有的對稱操作包括：旋轉軸、鏡面、反演中心，以及晶體特有的螺旋軸(screw axis) 與滑移面(glide plane)（旋轉或鏡射「外加一段平移」）。把這些操作組合起來，數學家證明三維晶體恰好只有 230 種空間群——這是一個封閉、不多不少的清單。每一種真實礦物都對應其中一個空間群。

這裡藏著一條深刻的限制，稱為晶體學限制定理(crystallographic restriction theorem)：週期性晶格只允許 1、2、3、4、6 重旋轉對稱，唯獨不能有 5 重對稱。原因很直觀——正五邊形無法在平面上無縫鋪滿（你用正五邊形地磚會永遠留下縫隙），而 6 重（六邊形）、4 重（正方形）、3 重（三角形）卻可以完美鋪滿。

看一個例子：準晶為什麼曾被認為「不可能」？

1984 年謝赫特曼(Dan Shechtman)在合金繞射圖上看到清楚的 5 重對稱斑點，違反了上述定理，當時幾乎所有人都認為他弄錯了。後來才確認這是一類全新的固體——準晶(quasicrystal)：它有長程有序，卻沒有週期性平移對稱，因此繞射圖可以出現「被禁止」的 5 重對稱。謝赫特曼為此獲得 2011 年諾貝爾化學獎，而 2009 年人類在俄羅斯堪察加的隕石中找到了第一個天然準晶礦物（icosahedrite）。這個故事提醒我們：礦物學的「定義」與「分類」並非鐵板一塊，而是隨證據演化的。

布拉格定律：我們究竟如何「測量」原子間距

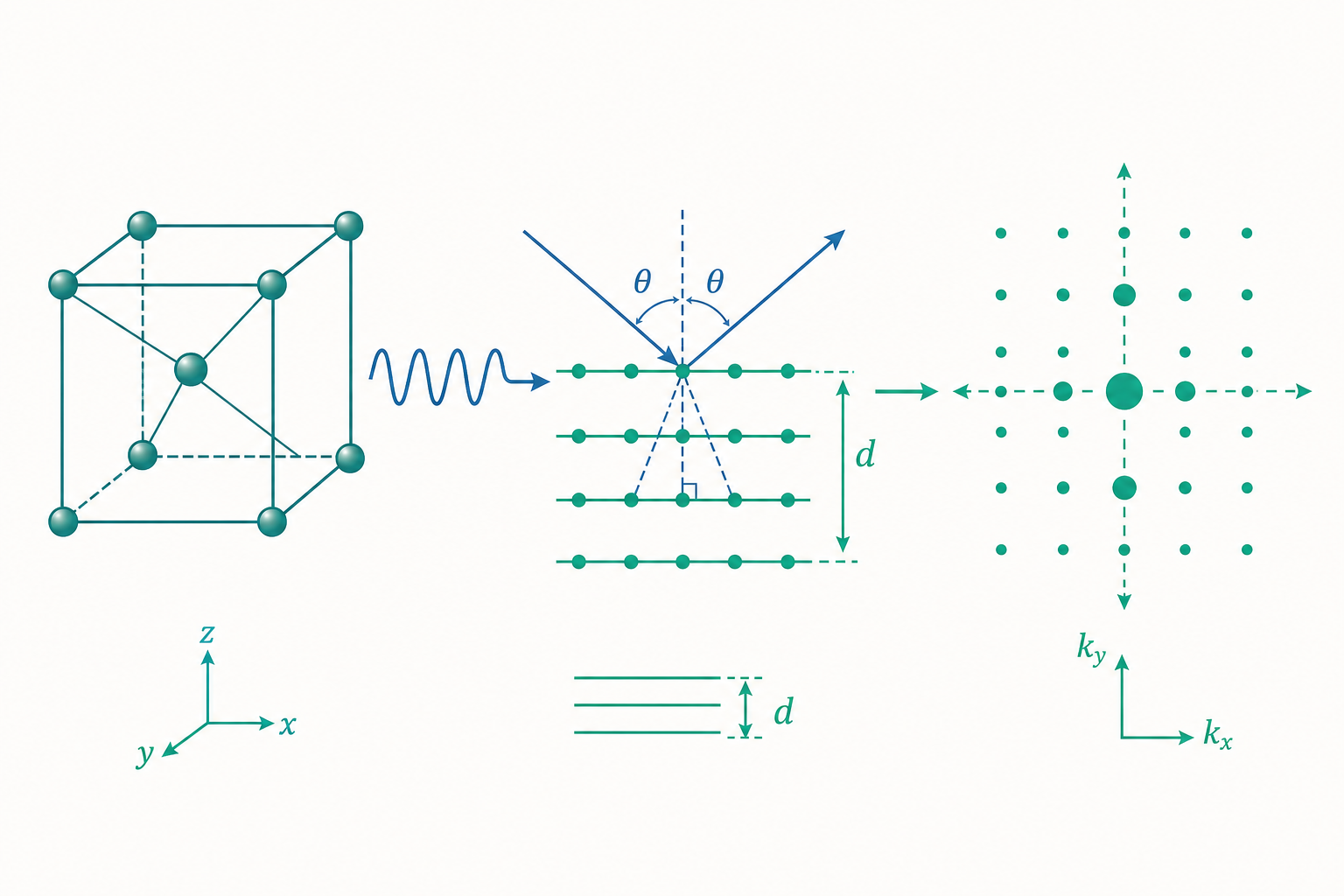

回到開頭的問題：怎麼證明原子排好了、又如何測出間距？答案是 X 光繞射(X-ray diffraction, XRD)，核心是布拉格父子(W.H. & W.L. Bragg)在 1913 年導出的布拉格定律：

$$n\lambda = 2d\sin\theta$$

其中 $\lambda$ 是 X 光波長、$d$ 是相鄰晶面間距、$\theta$ 是入射角、$n$ 是繞射級數。它的物理意義是：當相鄰兩層晶面反射的 X 光「光程差」恰好等於波長的整數倍時，會發生建設性干涉，在偵測器上形成強訊號。光程差就是那條 $2d\sin\theta$。

X 光的波長（約 $0.1\text{–}0.2\ \mathrm{nm}$）恰好和原子間距同數量級，這不是巧合——只有當探針波長與待測尺度相當時，繞射才靈敏。可見光波長太長（約 $500\ \mathrm{nm}$），永遠「看不見」原子。

動手算一下：用繞射角反推晶面間距

岩鹽(halite，$\mathrm{NaCl}$)是等軸晶系。假設我們用波長 $\lambda = 0.154\ \mathrm{nm}$ 的銅靶 X 光（這是實驗室最常用的 Cu-Kα 線），測到某組晶面的一級($n=1$)繞射峰出現在 $\theta = 13.7^\circ$。求該晶面間距 $d$。

由布拉格定律：

$$d = \frac{n\lambda}{2\sin\theta} = \frac{1 \times 0.154\ \mathrm{nm}}{2 \times \sin 13.7^\circ}$$

代入 $\sin 13.7^\circ \approx 0.2368$：

$$d = \frac{0.154}{2 \times 0.2368}\ \mathrm{nm} \approx \frac{0.154}{0.4736}\ \mathrm{nm} \approx 0.325\ \mathrm{nm}$$

這個 $0.325\ \mathrm{nm}$ 與岩鹽 $(200)$ 晶面的真實間距 $0.282\ \mathrm{nm}$ 同數量級（教學數值，略有出入）。重點是：只要量一個角度，就能反推出肉眼永遠看不到的原子間距。再進一步，把不同晶面測到的一整組 $d$ 值與相對強度組成「指紋」，比對國際繞射資料庫（如 PDF 卡片），就能在不破壞樣品的前提下鑑定出是哪一種礦物——這正是現代礦物學鑑定的主力工具，遠比入門篇的硬度、解理更精確。

固溶體：為什麼礦物的化學式常寫成括號

入門篇提過橄欖石寫作 $\mathrm{(Mg,Fe)_2SiO_4}$。那個括號不是偷懶，而是一個深刻的概念：固溶體(solid solution)。

橄欖石其實是兩個「端元(end member)」之間的連續系列：

• 鎂橄欖石(forsterite)：$\mathrm{Mg_2SiO_4}$
• 鐵橄欖石(fayalite)：$\mathrm{Fe_2SiO_4}$

由於 $\mathrm{Mg^{2+}}$ 與 $\mathrm{Fe^{2+}}$ 的離子半徑相近、電價相同，它們可以在同一個晶格位置上互相替換而不破壞結構。自然界的橄欖石成分可以落在這條線上的任何一點，例如 $\mathrm{Mg_{1.6}Fe_{0.4}SiO_4}$。這種「同價、同尺寸離子互換」就是類質同象置換(isomorphous substitution)，遵循戈德施密特(Goldschmidt)的離子替換規則——半徑差通常需在 $15\%$ 以內。

斜長石(plagioclase)是另一個經典固溶體，端元是鈉長石(albite，$\mathrm{NaAlSi_3O_8}$)與鈣長石(anorthite，$\mathrm{CaAl_2Si_2O_8}$)。注意這裡更巧妙：替換的不是單一離子，而是「$\mathrm{Na^+ + Si^{4+}}$」整組對換成「$\mathrm{Ca^{2+} + Al^{3+}}$」——兩邊電荷總和都是 $+5$，這叫耦合替換(coupled substitution)，是維持電中性的必要設計。

固溶體之所以重要，是因為礦物成分會「記錄」結晶時的溫度與環境。地質學家用橄欖石的 Mg/Fe 比、或斜長石的 An 含量當作地質溫度計，反推岩漿冷卻歷史——這把入門篇的鮑文反應系列，從定性敘述升級為可定量計算的工具。

相平衡與吉布斯相律：礦物組合不是隨機的

為什麼某些礦物總是一起出現，某些卻彼此排斥？答案在熱力學的吉布斯相律(Gibbs phase rule)：

$$F = C - P + 2$$

其中 $C$ 是系統的獨立成分數(components)、$P$ 是共存的相數(phases)、$F$ 是自由度(degrees of freedom，可獨立變動的溫度、壓力等變數數目）。「$+2$」對應溫度與壓力兩個強度變數。

舉一個地科最愛的例子：純 $\mathrm{Al_2SiO_5}$ 系統（$C=1$）有三種同質多形(polymorph)——藍晶石(kyanite)、紅柱石(andalusite)、矽線石(sillimanite)，化學式完全相同，只是晶體結構（與穩定的溫壓範圍）不同。

• 三相共存的那一點（三相點），$P=3$，於是 $F = 1 - 3 + 2 = 0$：自由度為零，溫度與壓力完全被鎖死在唯一一組數值。這就是為什麼三相點能當作壓力—溫度座標系的精密標定點。
• 兩相共存的邊界線上，$P=2$，$F = 1 - 2 + 2 = 1$：可沿一條曲線變動。
• 單相穩定的區域內，$P=1$，$F = 1 - 1 + 2 = 2$：溫度壓力可在一片區域內自由變動。

這套邏輯讓變質岩石學家能把一塊岩石的礦物組合，翻譯成它曾經歷的溫度與壓力——這就是地質壓力溫度計(geothermobarometry) 的理論基石。台灣中央山脈的變質帶（如太魯閣的大理岩、片麻岩）正是這類分析的天然教室：藍晶石的出現代表高壓、矽線石代表高溫，礦物本身就是埋藏深度與造山熱史的「化石溫度計」。

深部地球的相變：礦物如何在地函裡「改建」

把礦物推進地球深處，壓力會逼迫原子重新排列成更緊密的結構——這是入門篇完全沒談的前沿。

橄欖石在上部地函是穩定的，但隨著深度增加、壓力升高，它會經歷一連串相變(phase transition)：

• 約 $410\ \mathrm{km}$ 深：橄欖石轉變為瓦茲利石(wadsleyite)。
• 約 $520\ \mathrm{km}$：再轉為林伍德石(ringwoodite)（一種尖晶石結構，spinel structure），原子堆積更密。
• 約 $660\ \mathrm{km}$：林伍德石分解為布里基曼石(bridgmanite，矽酸鎂鈣鈦礦結構) 加上鐵方鎂石(ferropericlase)。

這些相變不是抽象推論——它們對應地震波速度的不連續面。地震學家觀測到 $410\ \mathrm{km}$ 與 $660\ \mathrm{km}$ 的速度跳變，正好與實驗室高壓相變的深度吻合，這是「礦物物理」與「地震學」雙向印證的漂亮案例。$660\ \mathrm{km}$ 不連續面更是上、下地函的分界，深刻影響地函對流的型態。

2014 年，科學家在一顆來自地函深處的鑽石包裹體中，發現了含水的林伍德石，間接證明地球的過渡帶(transition zone)可能儲藏著相當於數個海洋的水——這項發現徹底改寫了我們對「地球水循環」深度的理解。

重點回顧

• 晶格由三個平移向量定義，三維空間只有 14 種布拉維晶格、七大晶系；晶體外形可被環境扭曲，但內部對稱（晶系）守恆，呼應面角守恆定律。
• 礦物的完整「身分證」是 230 種空間群之一；晶體學限制定理禁止 5 重週期對稱，而準晶（含天然礦物 icosahedrite）正是打破此框架的特例。
• 布拉格定律 $n\lambda = 2d\sin\theta$ 讓我們用 X 光繞射角反推原子間距，是現代礦物鑑定（指紋比對）的主力，比硬度解理更精確。
• 固溶體（橄欖石、斜長石）透過類質同象與耦合替換，使成分連續變化並記錄結晶溫度，是定量地質溫度計的基礎。
• 吉布斯相律 $F=C-P+2$ 解釋礦物組合與溫壓的關係；$\mathrm{Al_2SiO_5}$ 三同質多形是地質壓溫計的經典系統，台灣中央山脈變質帶為天然教室。

深入探討（研究所視角）

倒晶格、結構因子與「為什麼有些繞射峰消失了」

布拉格定律只給出「峰出現在哪個角度」，卻沒回答「峰有多強、哪些峰會系統性消失」。完整的繞射理論需要兩個進階工具。

第一是倒晶格(reciprocal lattice)。實空間晶格 $\{\mathbf{a}_i\}$ 對應一組倒晶格基矢 $\{\mathbf{b}_i\}$，定義為 $\mathbf{a}_i \cdot \mathbf{b}_j = 2\pi\delta_{ij}$，其中

$$\mathbf{b}_1 = 2\pi\frac{\mathbf{a}_2 \times \mathbf{a}_3}{\mathbf{a}_1 \cdot (\mathbf{a}_2 \times \mathbf{a}_3)}$$

繞射的勞厄條件可優雅地寫成「散射向量 $\mathbf{q}$ 等於某個倒晶格向量 $\mathbf{G}_{hkl}$」，與布拉格定律完全等價，但在數學上更通用，並自然引出以晶面指標(Miller indices) $(hkl)$ 標定每個繞射峰。

第二是結構因子(structure factor)：

$$F_{hkl} = \sum_{j} f_j \, \exp\!\left[2\pi i\,(h x_j + k y_j + l z_j)\right]$$

其中 $f_j$ 是第 $j$ 個原子的散射因子、$(x_j,y_j,z_j)$ 是它在晶胞中的分數座標。峰的強度正比於 $|F_{hkl}|^2$。當晶胞內原子的相位剛好兩兩抵消，$F_{hkl}=0$，該峰系統性消失——這就是「消光法則(systematic absences)」。例如體心立方晶格只在 $h+k+l$ 為偶數時才有繞射峰。反過來，從哪些峰消失，晶體學家能反推出存在哪些螺旋軸與滑移面，進而鎖定 230 個空間群中的正確一個。換言之，繞射圖上「不見的峰」和「看得見的峰」一樣富含資訊。

朗道理論與位移型相變、軟模

地函的相變、以及石英在 $573^\circ\mathrm{C}$ 的 $\alpha$–$\beta$ 相變，可用朗道相變理論(Landau theory) 描述。其核心是把吉布斯自由能對一個「序參數(order parameter)」$\eta$（量度結構對稱破缺的程度）做冪級數展開：

$$G(\eta, T) = G_0 + \tfrac{1}{2}a(T - T_c)\,\eta^2 + \tfrac{1}{4}b\,\eta^4 + \cdots$$

當 $T > T_c$，最小值在 $\eta = 0$（高對稱相）；當 $T < T_c$，$\eta$ 連續長出非零值（低對稱相）。這類位移型相變(displacive transition) 常伴隨晶格振動中某個聲子模的頻率隨溫度趨近 $T_c$ 而軟化趨零，即軟模(soft mode)。

軟模理論不只是漂亮的數學：它預測相變附近的彈性常數、熱容、介電常數的異常行為，而這些性質直接影響地震波在相變區的傳播速度與衰減。把朗道理論、第一原理計算(DFT)與鑽石砧高壓實驗結合，正是當代「礦物物理(mineral physics)」推算地球深部物質狀態方程的主線——也是把一塊石英的微觀對稱，最終連回整顆行星動力學的那座橋。
