基本量測工具：游標卡尺、千分尺與天平
讀到 0.01 mm 的手感——這些是你在實驗桌上第一個拿起的儀器。
從桌上第一件儀器開始

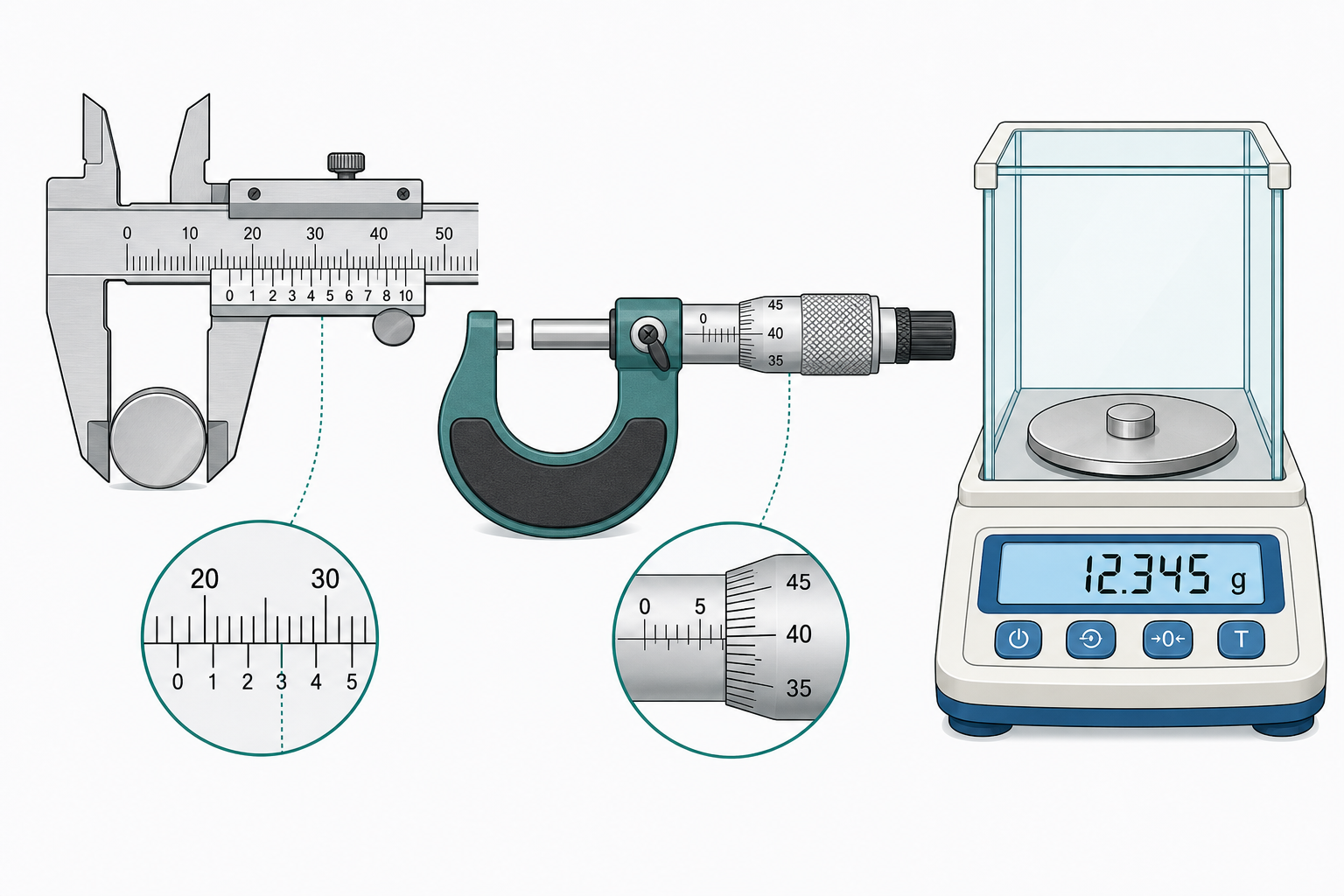

普通物理實驗的第一堂課，助教通常會把三件東西放到你手上：游標卡尺（vernier caliper）、千分尺（micrometer）與天平（balance）。它們看起來樸素，卻是整個實驗室量測精度的起點——你之後量密度、量彈性係數、量重力加速度，最底層的長度與質量都是靠這三件工具讀出來的。這一章要做兩件事：教你正確地讀，並且讓你看懂每一個讀數背後為什麼帶著一個 $\pm$。

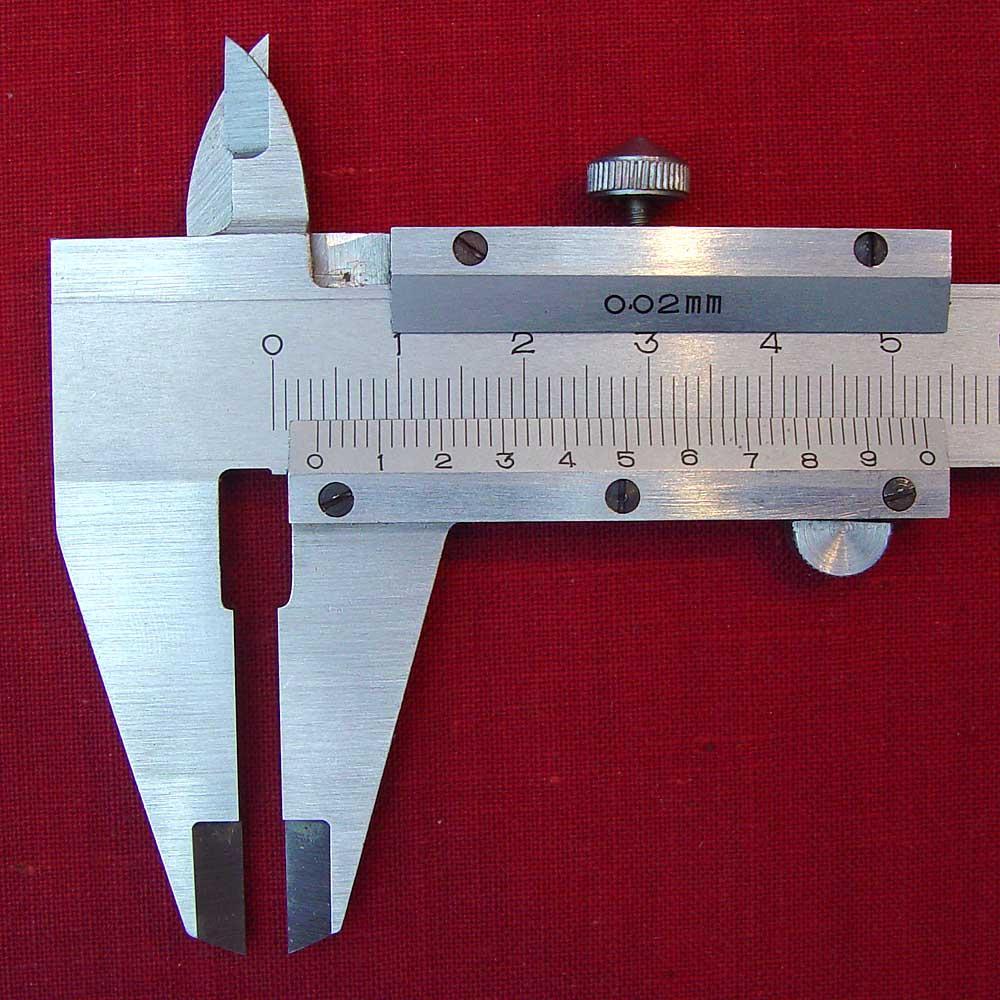

實機照片：游標卡尺（含主尺與游標副尺）。照片：ArtMechanic／Wikimedia Commons，CC BY-SA 3.0。
游標卡尺（vernier caliper）
游標卡尺由一支固定的主尺（main scale）與一支能滑動的游標（vernier，又稱副尺）組成。它一件工具就能量四種尺寸：外量爪量外徑（outer diameter）、內量爪量內徑（inner diameter）、尾端的深度桿量深度（depth），台階狀物件則量段差（step height）。常見機種的解析度（resolution）是 $0.05\ \text{mm}$ 或 $0.02\ \text{mm}$，比一般直尺的 $1\ \text{mm}$ 細上一到兩個數量級。
讀法分兩步。第一步看游標的「0」線落在主尺上哪個位置，讀出整數毫米。第二步別再看主尺，而是沿著游標往右找：哪一條游標刻度線和主尺上的某條線「對齊成一直線」，那一條的編號乘上解析度，就是小數部分。兩者相加即為讀值。
使用前一定要先檢查零點誤差（zero error）：把兩量爪完全閉合，若游標的「0」沒有正對主尺的「0」，就存在系統性偏移。之後每次讀值都要把這個零點誤差減掉，否則整批數據會一致地偏高或偏低。
千分尺（micrometer / screw gauge）
千分尺靠的是螺旋測微（screw）原理，比游標卡尺更精細。它有一段固定的主尺套筒（sleeve／barrel）與一個可旋轉的微分筒（thimble）。旋轉微分筒時，內部精密螺紋帶動測軸（spindle）前進或後退。當螺距（pitch）為 $0.5\ \text{mm}$、微分筒圓周刻成 $50$ 等分時，微分筒每轉一格，測軸只移動 $0.5 / 50 = 0.01\ \text{mm}$——這正是千分尺的解析度。
尾端的棘輪（ratchet）是常被忽略卻很關鍵的設計：夾住物件時要旋棘輪而非直接轉微分筒，棘輪會在夾力達到定值時打滑空轉，確保每次施加的力量一致。少了它，有人夾得緊、有人夾得鬆，量到的數字就會人各一把號。
讀法同樣兩步：先讀套筒主尺上露出的整數與半毫米刻度，再讀微分筒對準主尺基準線的那一格乘以 $0.01\ \text{mm}$，相加即得。千分尺一樣要先量閉合時的零點誤差並在讀值中扣除。
天平與電子秤（balance / electronic scale）
量質量的工具分兩大類。機械式包含等臂天平（equal-arm balance）與三樑天平（triple-beam balance），用已知砝碼與待測物取得平衡來比較質量。電子式則多採電磁力回復（electromagnetic force-restoration）：秤盤下壓時，線圈產生剛好抵住的電磁力使秤盤回到原位，所需電流換算出重量並顯示為數字。
看電子秤規格要抓四個詞：最大秤量（capacity，能量的上限）、可讀性 $d$（readability，也就是最小顯示的一位）、線性度（linearity，在整個量程內讀值與真值的偏離）、重複性（repeatability，同一物件反覆量的一致程度）。實務三步驟則是：先水平校正（level，讓氣泡置中）、放上容器後按去皮（tare）歸零、再用標準砝碼校正（calibrate）。忽略任何一步，數字都可能靜靜地偏掉。
動手算：一次完整讀數
先看游標卡尺。假設量一根圓棒，游標的「0」線落在主尺 $12\ \text{mm}$ 與 $13\ \text{mm}$ 之間，而這支游標的解析度是 $0.05\ \text{mm}$。沿游標往右找，第 $7$ 條線與主尺某線對齊，於是小數部分為 $7 \times 0.05 = 0.35\ \text{mm}$。讀值為：
$$12 + 7 \times 0.05 = 12.35\ \text{mm}.$$
再看千分尺。若套筒主尺露出 $5.5\ \text{mm}$，微分筒對準基準線的格數是 $23$，則讀值為 $5.5 + 23 \times 0.01 = 5.73\ \text{mm}$。兩個例子的共同節奏都是「粗讀主尺、細讀副尺、相加、再扣零點誤差」。
這裡要點破一件事：一件工具的最小刻度，加上你反覆量同一物件得到的散布，正是量測不確定度那個 $\pm$ 的來源。解析度給出「單次讀數能分辨到多細」，重複性給出「手感與環境帶來多少晃動」，兩者合起來才是完整的誤差。這條線索如何一路長成標準的不確定度計算，請接續閱讀 /physics/a/measurement-uncertainty。
高中 → 大學普通物理
| 面向 | 高中 | 大學普通物理 |
|---|---|---|
| 讀數 | 讀出一個數字就好 | 讀值必附不確定度 $\pm$ |
| 零點誤差 | 少提 | 每次量測前先量、後扣 |
| 解析度 | 知道卡尺比直尺細 | 追問解析度從何而來（螺距／等分） |
| 天平 | 視為直接給質量 | 分機械式與電磁力回復，含校正與去皮 |
| 誤差來源 | 多歸於「看錯」 | 分解為解析度與重複性並量化 |
深入探討（研究所視角）
游標為什麼能讀到比主尺更細？關鍵在游標原理（vernier principle）：游標的刻度間距刻意比主尺略小一點點。若主尺每格 $1\ \text{mm}$、游標把 $49\ \text{mm}$ 均分成 $50$ 格，則游標每格為 $0.98\ \text{mm}$，兩者相差 $0.02\ \text{mm}$。正是這個「兩把尺刻度間距之差」構成了解析度——哪一條游標線對齊，就代表累積了幾個 $0.02\ \text{mm}$。
阿貝誤差（Abbe error）是精密量測的經典陷阱。阿貝原則要求「被量的尺寸與讀數的刻度應在同一直線上」；游標卡尺的量爪伸出於主尺之外，量爪一旦有微小傾斜，就會在讀數上放大成誤差。千分尺讓測軸與讀數刻度同軸，天生較符合阿貝原則，這也是它更準的結構性原因之一。
千分尺本身也非完美。螺紋不可能絕對均勻，螺距誤差（pitch error）會使測軸實際位移偏離理想值；而由於誤差隨每一圈重複出現，還會呈現週期性誤差（periodic error），高階校正需以多點比對建立修正曲線。電子天平方面，除了電磁力回復的線性度，嚴謹量測還要做空氣浮力修正（air-buoyancy correction）：物件在空氣中受到的浮力等於其排開空氣的重量，密度低、體積大的樣品修正量尤其可觀。
最後把一切收攏成一張不確定度預算表（uncertainty budget）。單次讀數的不確定度可估為解析度的一半，記為 $u_\text{res}$；反覆量測的散布以標準差估計，記為 $u_\text{rep}$。兩者互相獨立時，合成不確定度為
$$u = \sqrt{u_\text{res}^2 + u_\text{rep}^2}.$$
這條式子正是把「刻度多細」與「手多穩」兩件事，正正當當地合成一個 $\pm$。看懂它，你手上的卡尺就不只是量長度的鐵片，而是一台會誠實報告自己極限的儀器——這是 Uedu 優物理希望你帶走的核心直覺。
