示波器：原理、使用、看規格與選購
大學實驗最該學會的儀器——把看不見的電壓波形畫出來，並學會從規格挑對機器。
示波器是什麼：把電壓對時間畫成一張圖

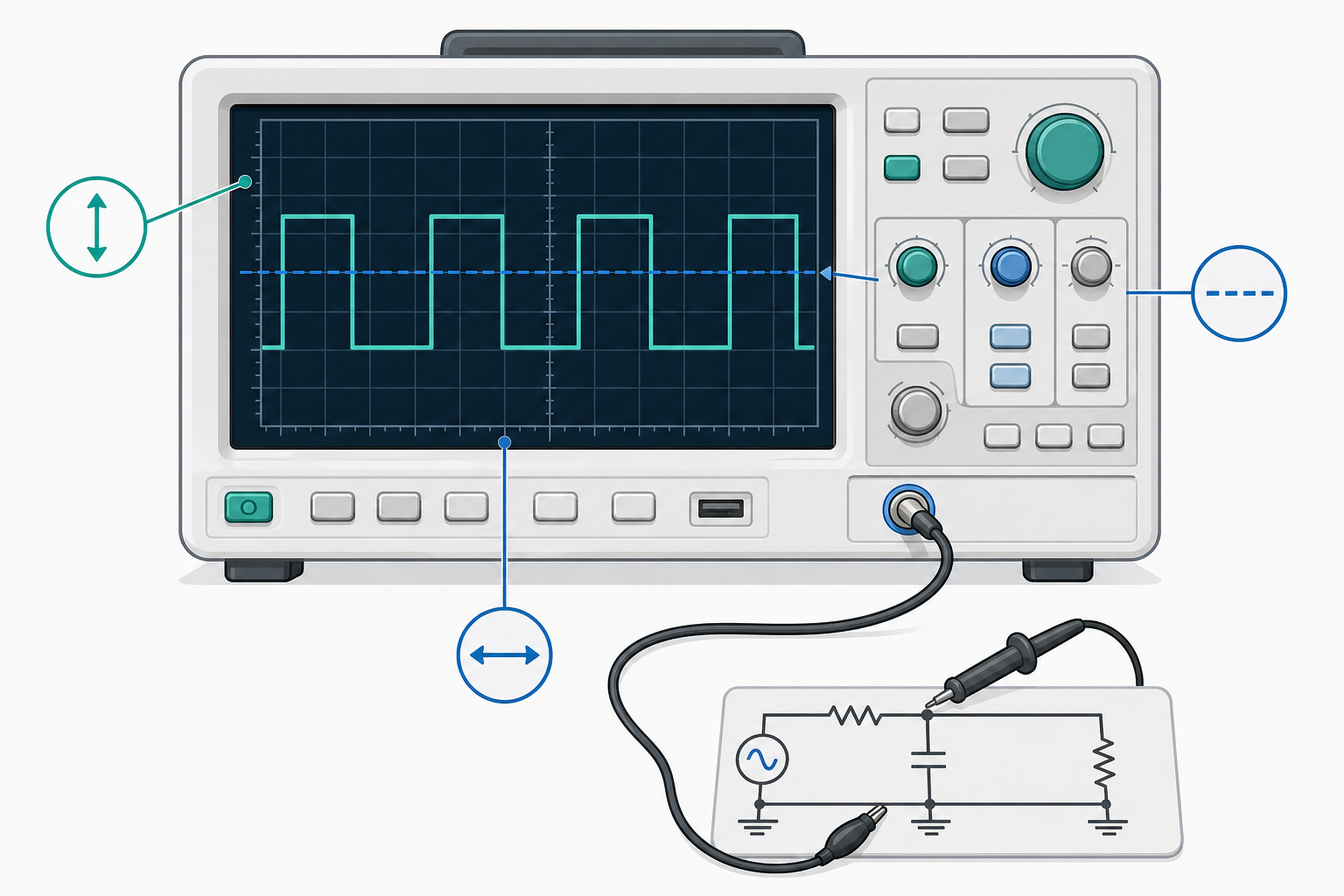

三用電表（multimeter）只給你一個數字，例如「這裡是 5 伏特」。但真實電路裡的電壓幾乎都在動：它可能是正弦波、方波、脈衝，或是一段轉瞬即逝的雜訊。示波器（oscilloscope，注意是示波器，不是式波器）做的事，是把電壓隨時間的變化「畫成一張圖」。畫面上垂直軸（vertical axis）代表電壓，水平軸（horizontal axis）代表時間，於是一段看不見的訊號，就變成螢幕上一條可以量測的曲線。這就是所謂的時域（time domain）觀點：我們看的是「電壓在每一個時刻是多少」。

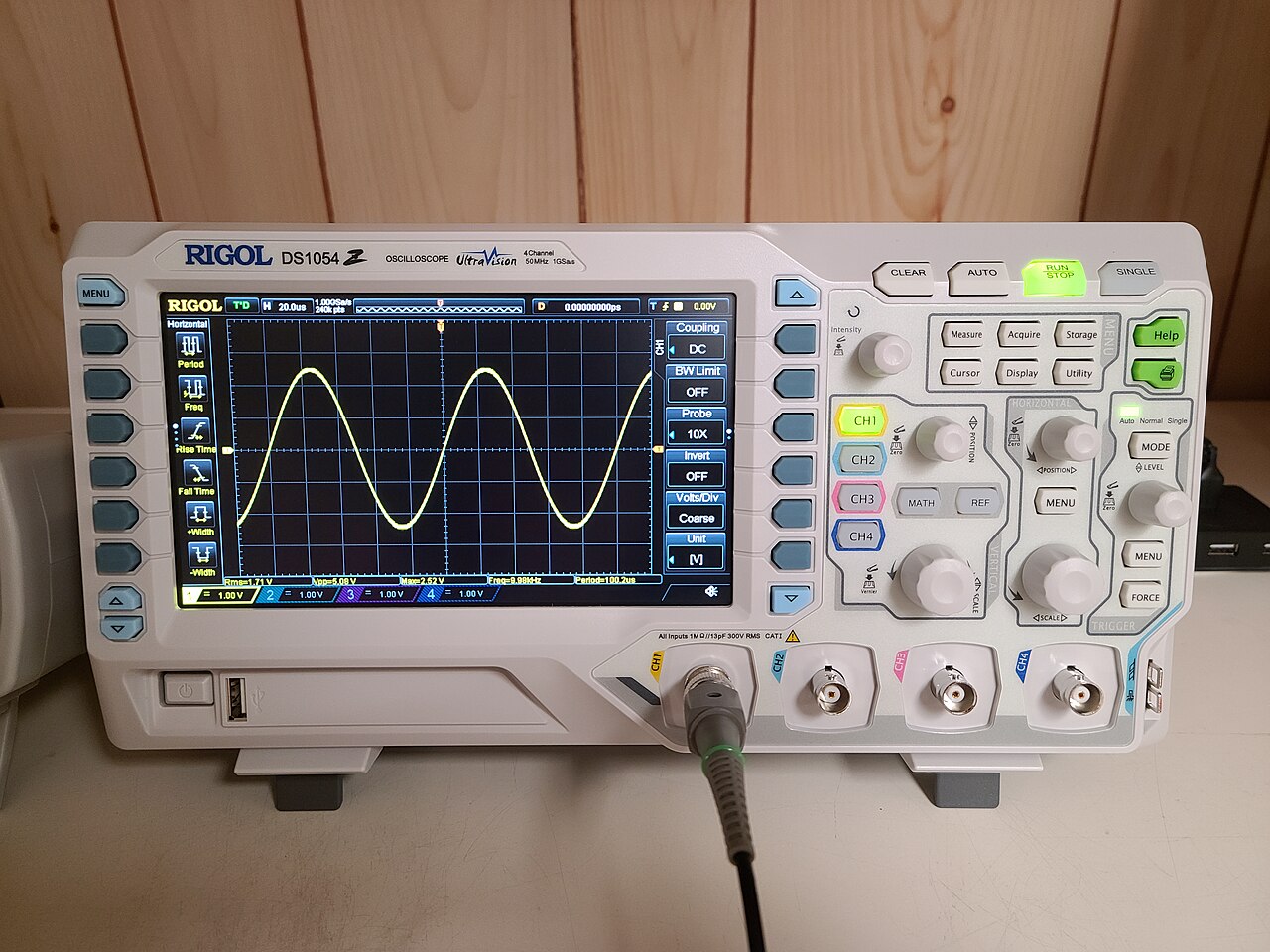

實機照片：RIGOL DS1054Z 數位儲存示波器（DSO），螢幕上為擷取到的波形。照片：Draconichiaro／Wikimedia Commons，CC BY-SA 4.0。
類比與數位：現代示波器都是 DSO
早年的類比示波器（analog oscilloscope）用電子束直接打在螢光幕上，電壓大小控制電子束偏移，畫面即時但無法儲存。現代幾乎全是數位示波器（digital storage oscilloscope，DSO）。它的核心是一顆類比數位轉換器（ADC，analog-to-digital converter）：每隔極短的時間就對輸入電壓取樣一次，把連續訊號變成一長串數字，存進記憶體，再由處理器重建成螢幕上的波形。這個「取樣—儲存—重建」的流程，正是後面所有規格（取樣率、記憶深度、垂直解析度）的來源。垂直方向永遠對應電壓，水平方向永遠對應時間，這個座標約定不會變。
觸發：讓重複的波形穩住不再飄
如果只是不斷地把訊號畫上去，畫面會像被風吹的旗子一樣一直飄，因為每次掃描的起點都落在波形不同的位置。觸發（trigger）就是解決這件事的關鍵：它告訴示波器「每次都從訊號符合某個條件的那一刻開始畫」，於是重複的波形每次都疊在同一個位置，看起來就像凍結住了。最常用的是邊緣觸發（edge trigger）：設定要抓上升緣（rising edge）還是下降緣（falling edge），再設一條觸發準位（trigger level）——訊號穿過這個電壓值的瞬間就啟動掃描。除了邊緣觸發，還有脈衝寬度觸發（pulse-width trigger，抓特定寬度的脈衝，適合找毛刺）與視訊觸發（video trigger，對影像同步訊號）。觸發沒設好，是初學者「波形一直亂跑」最常見的原因。
探棒：不是一條普通的訊號線
把訊號引進示波器的探棒（probe）暗藏學問。最常見是可切換的 1× 與 10× 探棒。1× 直接把訊號送進去；10× 探棒內含一個電阻，會把訊號衰減為十分之一（attenuation，衰減），乍看是壞事，但它換來三個好處：對電路的輸入阻抗（input impedance）拉高到約 $10\,\text{M}\Omega$、對被測電路的負載（loading）更小、可用頻寬更高。因此 10× 是預設選擇；只有訊號很微弱時才用 1×。
使用 10× 探棒前必須做探棒補償（probe compensation）：把探棒接到示波器面板上的方波校正訊號（cal signal），用小螺絲調整探棒上的微調電容，直到方波的邊角既不過衝也不塌陷、變成漂亮的直角。示波器本身的輸入阻抗，典型是 $1\,\text{M}\Omega$ 並聯一個輸入電容（input capacitance），高頻應用則改用 $50\,\Omega$ 輸入。補償沒做，量到的方波形狀會失真，數值也不可信。
看規格：五個一定要懂的數字
頻寬（bandwidth） 是最重要、也最常被誤解的規格。它定義為訊號振幅衰減到 $-3\,\text{dB}$（約原本的 $70.7\%$）的頻率點。實用準則是：頻寬至少要是待測訊號最高頻率的 $5$ 倍。特別是方波，它由基頻加上一串奇次諧波組成，要保留方正的邊角，就必須讓好幾個諧波通過。頻寬也和上升時間（rise time）直接相關：
$$ t_r \approx \frac{0.35}{\text{BW}} $$
這是單極點或高斯響應（single-pole / Gaussian response）下的經驗關係。
取樣率（sample rate，單位 Sa/s） 是每秒對訊號取樣幾次。取樣定理（sampling theorem）要求取樣率至少是訊號最高頻率的 $2$ 倍，但這只是不失真的下限；實務上即時取樣（real-time sampling）要達到頻寬的 $4$ 到 $5$ 倍，波形才夠平滑。另有等效時間取樣（equivalent-time sampling），只適用於穩定重複的訊號，靠多次擷取拼出高解析度，不能用於單次事件。
記憶深度（memory depth） 決定一次能存多少點。三者關係是：
$$ \text{擷取時間} = \frac{\text{記憶深度}}{\text{取樣率}} $$
記憶越深，就能在維持高取樣率的同時擷取更長的一段時間窗。
其餘還有：通道數（channels，常見 2 或 4）、垂直解析度（vertical resolution，即 ADC 位元數，常見 8 位元，高解析機種 12 位元）、垂直靈敏度（vertical sensitivity，每格幾伏特）、時基（time base，每格幾秒），以及 波形更新率（waveform update rate，每秒可畫幾次，越高越容易抓到偶發事件）。
規格判讀範例：一個 20 MHz 方波要挑多少頻寬
假設要看一個 $20\,\text{MHz}$ 的方波。方波的能量集中在基頻與其奇次諧波，若希望保留到第 $5$ 次諧波（$5 \times 20 = 100\,\text{MHz}$）才不會把邊角磨圓，示波器頻寬就需要約 $100$ 到 $200\,\text{MHz}$。反過來，若規格書只給你上升時間需求，也能用頻寬公式換算：想量測 $t_r = 3.5\,\text{ns}$ 的邊沿，所需頻寬為
$$ \text{BW} = \frac{0.35}{t_r} = \frac{0.35}{3.5 \times 10^{-9}\,\text{s}} = 100\,\text{MHz} $$
這說明「看方波不能只看基頻」——真正吃頻寬的是那些讓邊角變陡的高次諧波。
使用步驟：從接探棒到讀出數值
一次標準的量測，大致依下列順序：
- 接上探棒並做補償（connect & compensate）：先接方波校正訊號，調到方波邊角方正。
- 設定垂直刻度（V/div）：轉動垂直旋鈕，讓波形高度佔螢幕約 $2$ 到 $6$ 格，太小看不清、太大會被切掉。
- 設定時基（time/div）：轉動水平旋鈕，讓畫面顯示約 $2$ 到 $5$ 個週期，方便觀察。
- 設定觸發（trigger）：選觸發來源（source）、邊緣方向（edge）、觸發準位（level），把飄動的波形停住。
- 量測（measure）：用游標（cursors）手動量，或開自動量測（automatic measurements）直接讀出峰對峰電壓（$V_{pp}$）、頻率（frequency）、上升時間（rise time）等數值。
選購：從規格一步一步挑到預算
買示波器不是挑數字最大的，而是挑「剛好夠用又不浪費」的。建議照這個決策順序走：
- 問最高訊號頻率是多少？ 這是一切的起點。
- 決定頻寬：取最高訊號頻率的 $5$ 倍。看數位方波時再往上加碼。
- 決定取樣率：至少是頻寬的 $4$ 到 $5$ 倍。
- 決定記憶深度：你要一次看多長的時間窗？窗越長、取樣率越高，就需要越深的記憶。
- 決定通道數：只看單一訊號用 $2$ 通道；要同時比對多路訊號（如通訊匯流排）用 $4$ 通道。
- 決定解析度：一般 $8$ 位元夠用；要看微小訊號細節才考慮 $12$ 位元高解析機。
- 對預算：在滿足前面條件的前提下，才比較價格。
常見避雷（common pitfalls）：只看取樣率、卻忽略頻寬（兩者要一起看，取樣率再高、頻寬不夠一樣失真）；忘了做探棒補償；頻寬不足把方波邊角磨成圓弧、卻誤以為是電路本身的問題；觸發沒設好導致波形亂飄而誤判。
高中到大學普通物理：從讀直流到讀波形
| 面向 | 高中 | 大學普通物理 |
|---|---|---|
| 量測對象 | 多半是直流，用電表讀一個數 | 隨時間變化的波形 |
| 儀器 | 三用電表 | 示波器（DSO） |
| 時間資訊 | 幾乎沒有 | 週期、頻率、上升時間都能量 |
| 穩定畫面 | 不涉及 | 需自己設定觸發 |
| 頻域 | 不談 | 可用 FFT 看頻譜 |
| 規格意識 | 幾乎不需要 | 要懂頻寬、取樣率、記憶深度 |
深入探討（研究所視角）
在更嚴謹的層次，示波器的每個規格都對應一段訊號與系統理論。頻寬與上升時間的關係 $t_r \approx 0.35 / \text{BW}$，來自把示波器前端近似成一階（單極點）低通濾波器：對這樣的系統求階躍響應，從 $10\%$ 升到 $90\%$ 的時間恰好正比於時間常數，係數約為 $0.35$。更實際的是，量到的上升時間是訊號本身與示波器兩者的合成，近似遵守平方和開根：
$$ t_{r,\text{measured}} \approx \sqrt{t_{r,\text{signal}}^2 + t_{r,\text{scope}}^2} $$
這說明若示波器不夠快，你量到的「邊沿變慢」其實一部分是儀器造成的。
取樣定理（Nyquist–Shannon sampling theorem）指出，取樣率若低於訊號最高頻率的 $2$ 倍，高頻成分會被錯誤地折疊成低頻，形成混疊（aliasing）——螢幕上會出現實際不存在的假波形。垂直方向則受量化雜訊（quantization noise）限制：一顆 $N$ 位元的 ADC，理想訊噪比（SNR）約為
$$ \text{SNR} \approx 6.02N + 1.76\ \text{dB} $$
每多一個位元，動態範圍就多約 $6\,\text{dB}$，這也是 $12$ 位元機看細節遠勝 $8$ 位元的原因。
還有一個常被忽略的系統性誤差：有限頻寬會系統性地壓低量到的振幅。當訊號頻率接近示波器頻寬時，增益已經開始下滑（頻寬定義處剛好衰減到 $70.7\%$），所以量到的峰值會偏低——這不是雜訊，而是可預期的系統偏差。要跨到頻域，示波器的 FFT（快速傅立葉變換，fast Fourier transform）功能會把時域波形轉成頻譜，讓你直接看到各頻率成分的強弱，這正是連接示波器與頻譜分析（spectrum analysis）的橋樑。最後，探棒之所以要補償，源自它與示波器輸入端構成的 RC 負載模型（RC loading model）：探棒的電阻、電容與示波器輸入的電阻、電容組成一個分壓網路，唯有讓兩段的時間常數相等（$R_1 C_1 = R_2 C_2$），才能在所有頻率下維持同一個衰減比，方波才不會失真。從一條探棒到一張頻譜，示波器把電學裡「看不見的時間變化」變成可量、可算、可信的資料——Uedu 希望即使是文科背景的學習者，也能透過它看見物理量測的嚴謹之美。
