電源供應器與電表：供電、三用電表、電壓計與電流計
穩定地「給電」，正確地「量電」——順便搞懂為什麼電表接錯會量歪。
給電與量電：實驗桌上的兩件基本功
走進任何一間普通物理實驗室，桌上最常見的兩台儀器就是電源供應器（power supply）與三用電表（multimeter）。前者負責「給電」——把牆上的市電轉成你要的乾淨直流電壓；後者負責「量電」——把電壓、電流、電阻讀成一個數字。高中課本常把它們當成理想元件：電源永遠輸出設定值、電表接上去不影響電路。到了大學，我們得面對真實：電源有紋波、電表有內阻，接錯位置甚至會短路。這一章就把這兩件基本功講清楚。

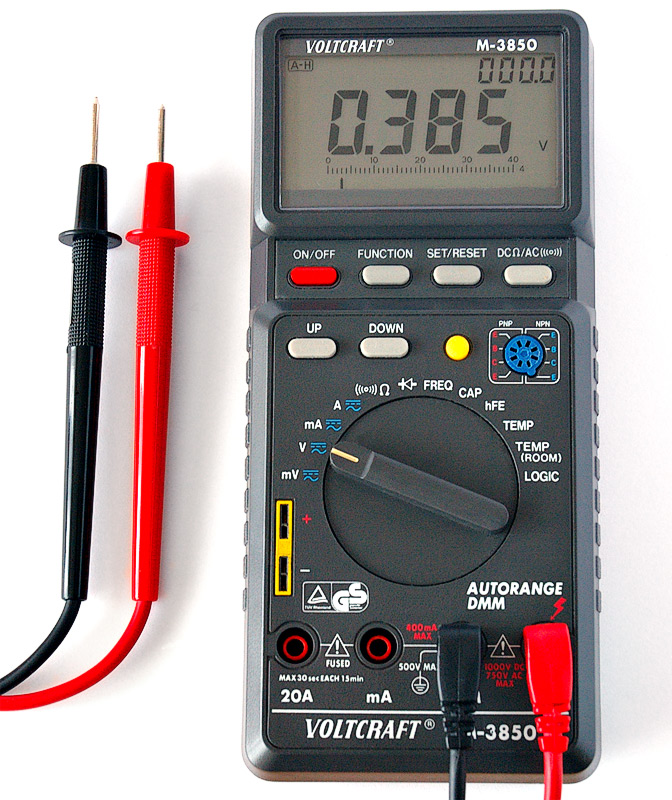

實機照片：手持式數位三用電表（DMM）。照片：André Karwath（Aka）／Wikimedia Commons，CC BY-SA 2.5。
直流電源供應器（DC power supply）
實驗用的直流電源供應器把市電轉成可調的直流輸出。內部架構分兩大類：線性電源（linear supply）用變壓器降壓後線性穩壓，輸出乾淨、紋波（ripple，殘留的交流波動）極低，但體積大、效率低、會發熱；交換式電源（switching supply）以高頻開關切換能量，效率高、輕巧，代價是輸出帶有較高頻的切換雜訊（switching noise）。精密量測（如放大器、感測器）偏好線性電源，一般數位電路則多用交換式。
好的電源供應器有兩種工作模式並會自動切換。定電壓模式（constant-voltage, CV）維持你設定的電壓，電流隨負載變動；定電流模式（constant-current, CC）維持設定的電流上限，此時電壓自動下降。兩者的切換稱為自動交越（CV/CC crossover）：平常在 CV 模式供電，一旦電流觸及你設的上限（例如不小心短路），它立刻跳到 CC 模式把電流鎖住，這其實是保護電路免於燒毀的安全閥。
評估電源好壞的兩個指標是負載調整率（load regulation，負載電流變化時輸出電壓的漂移）與線調整率（line regulation，市電電壓波動時輸出的漂移），數值越小代表輸出越穩。此外，可程式化電源（programmable supply）能透過電腦介面自動設定與掃描電壓，是自動化量測的關鍵。
三用電表（DMM, digital multimeter）
三用電表可量電壓、電流與電阻，多數機種還附帶通路（continuity，用蜂鳴器判斷是否導通）、二極體、電容與頻率測試。它的規格有兩個核心數字。第一是解析度（resolution），常以位數表示，如 $3\frac{1}{2}$、$4\frac{1}{2}$、$6\frac{1}{2}$ 位，或以計數（counts）標示，如 6000、50000；位數越高，能分辨的最小差異越細。第二是準確度（accuracy），寫成 $\pm(\text{讀值百分比} + \text{計數})$ 的形式，例如 $\pm(0.5\% + 2)$，代表誤差同時來自讀值的比例項與最後幾個計數的固定項。
量交流時要特別注意：真有效值（true-RMS）電表會真正計算波形的均方根值，而傳統的平均值響應（average-responding）電表只對純正弦波準確，遇到方波、相位切割等非正弦訊號就會系統性讀錯。量非正弦波形時，務必用真有效值機種。
還有兩個常被忽略的內部特性。量電壓時，電表的輸入阻抗（input impedance）通常約 $10\ \mathrm{M}\Omega$，這個高阻抗是刻意設計，用來減少對電路的負載效應。量電流時，電流會流過內部一個很小的取樣電阻（shunt），在它兩端產生的壓降稱為負擔電壓（burden voltage），這道壓降會為量測帶入誤差。最後，電表外殼標示的 CAT I 到 CAT IV 是安全類別（measurement category），數字越大代表能承受越高的暫態能量（transient energy），對應越靠近電力入戶的量測環境。
電壓計 vs 電流計：接法決定成敗

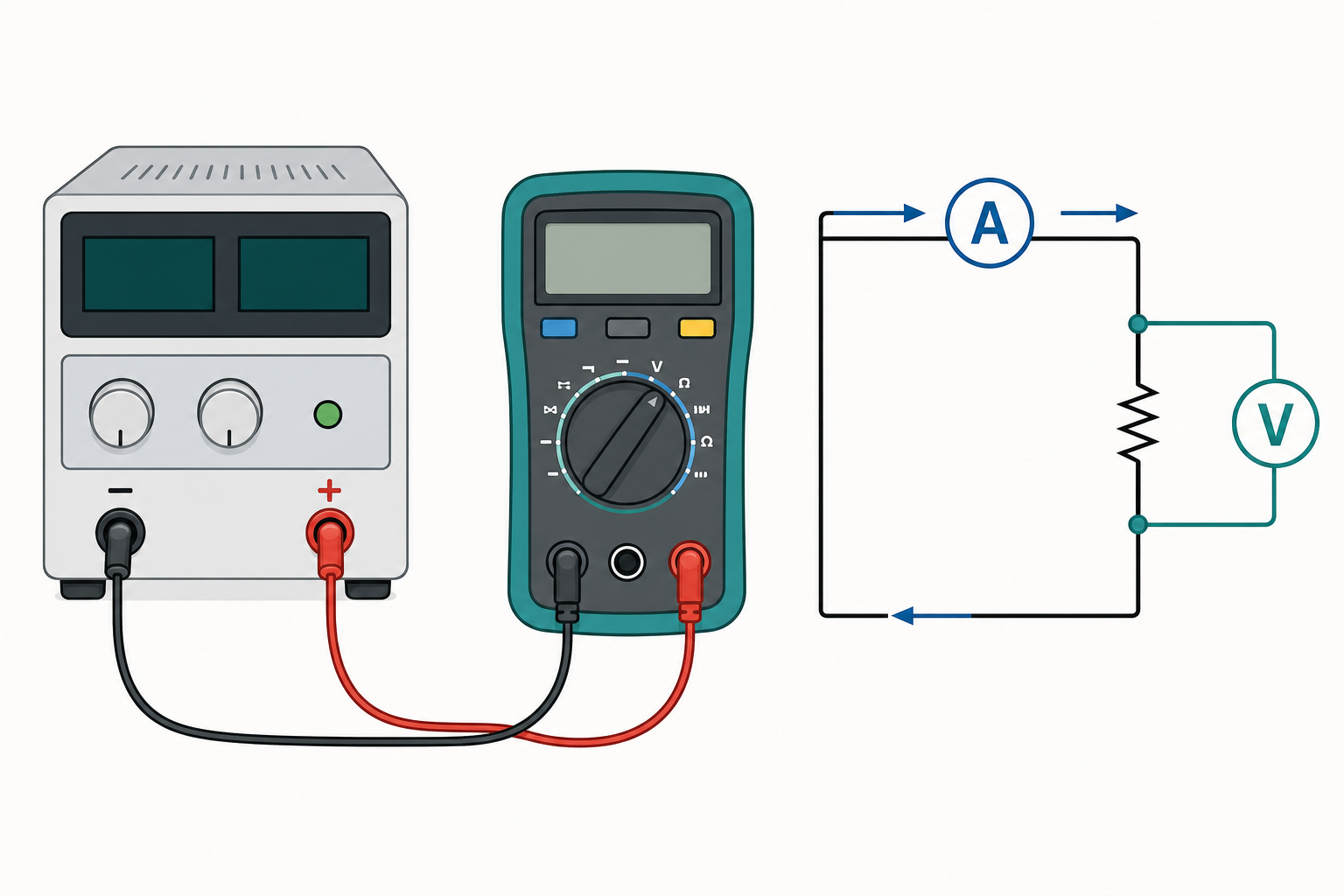

電壓計（voltmeter）量的是「兩點之間的電位差」，所以要並聯（parallel）跨接在待測元件兩端；為了不從電路偷走電流、擾動原本的狀態，它必須有高內阻（理想上無限大）。電流計（ammeter）量的是「流過的電流」，所以要串聯（series）接進電流路徑；為了不額外增加阻抗、拖低電流，它必須有低內阻（理想上為零）。
把兩者接反是實驗室最常見的災難：若把低內阻的電流計並聯跨接在電源兩端，等於用一條幾乎沒有電阻的導線短路電源，瞬間爆出大電流，輕則燒斷保險絲，重則損壞儀器。這正是量電流前一定要先確認接線與檔位的原因。
負載效應（loading error）則是更隱性的系統誤差。舉例：一個 $12\ \mathrm{V}$ 電源接兩顆各 $1\ \mathrm{M}\Omega$ 的電阻串聯分壓，中點理論上是 $6\ \mathrm{V}$。若拿一支內阻 $10\ \mathrm{M}\Omega$ 的電壓計去量中點，這 $10\ \mathrm{M}\Omega$ 會與下半段的 $1\ \mathrm{M}\Omega$ 並聯，等效電阻降為約 $0.91\ \mathrm{M}\Omega$，量到的值被拉低到約 $5.7\ \mathrm{V}$——不是電表壞了，而是「量測本身改變了電路」。待測阻抗越高，這種誤差越明顯。
動手算：把規格轉成不確定度
假設用一台 $\pm(0.5\% + 2)$、6000 計數的三用電表，在 $6\ \mathrm{V}$ 檔量到讀值 $4.200\ \mathrm{V}$，求量測不確定度。
比例項為讀值的 $0.5\%$：$0.005 \times 4.200 = 0.021\ \mathrm{V}$。固定項是「2 個計數」，需先算出 1 個計數代表多少電壓。$6\ \mathrm{V}$ 檔配 6000 計數，故最小可分辨為 $6 / 6000 = 0.001\ \mathrm{V}$，2 個計數即 $0.002\ \mathrm{V}$。兩項相加：
$$\Delta V = 0.021 + 0.002 = 0.023\ \mathrm{V} \approx 0.02\ \mathrm{V}.$$
因此結果應寫成 $4.20 \pm 0.02\ \mathrm{V}$。這個練習的重點是：規格裡的「+ 計數」不是百分比，必須先換算成該檔位下的實際電壓，才能與比例項相加。
高中 → 大學普通物理
| 面向 | 高中 | 大學普通物理 |
|---|---|---|
| 電表 | 視為理想（不影響電路） | 有內阻，會造成負載效應 |
| 電源 | 輸出恆等於設定值 | 有紋波、雜訊、CV／CC 模式 |
| 交流量測 | 只談純正弦有效值 | 區分真有效值與平均值響應 |
| 讀值誤差 | 少談或忽略 | 用 $\pm(\%\text{讀值} + \text{計數})$ 計算 |
| 安全 | 未涉及 | 認識 CAT I–IV 安全類別 |
深入探討（研究所視角）
三用電表能量測寬廣範圍，靠的是把電表核心接上不同的電阻網路。要量大電壓，是串聯一顆大倍率電阻（multiplier resistor）分掉多餘電壓；要量大電流，是並聯一顆極小的分流電阻（shunt）讓大部分電流繞道。這兩種設計互為對偶：倍率電阻讓電壓表「看起來內阻很高」，分流電阻讓電流表「看起來內阻很低」，剛好對應前面並聯需高內阻、串聯需低內阻的原則。
負載效應在嚴謹量測中被視為可修正的系統誤差（systematic error）：只要知道電表內阻與待測電路的戴維寧等效阻抗（Thévenin equivalent），就能反推真值並加以校正，而非只能無奈接受。
真有效值的實現有兩條路。早期靠熱轉換（thermal converter），讓訊號通過電阻發熱，再用熱電偶量溫度——因為發熱功率正比於均方根值的平方，與波形無關，所以天然真有效值；現代則多用類比運算電路或高速取樣後數位運算求均方根，頻寬更廣。
安全類別的物理內涵是暫態能量的耐受度：越靠近電力入戶（CAT IV），突波（surge）攜帶的能量越大，內部的箝位與絕緣設計就必須越強。用低類別的表去量高類別的迴路，是真實的安全風險，而非規格上的形式差異。
最後，量微小電阻時單靠三用電表會被引線電阻拖累，此時改用四線量測法（four-wire, Kelvin method）：兩條線送已知電流、另兩條線獨立量壓降。由於量壓那對線幾乎不流電流，引線電阻的壓降被排除在外，於是能精準量到毫歐姆等級的電阻。這是把「電壓計要高內阻、才不擾動電流路徑」這條原則發揮到極致的漂亮設計，也是 Uedu 優物理希望你帶走的核心直覺：懂原理，才知道儀器為什麼要這樣接。
