為什麼釀好的酒要「蒸」過才能變成烈酒？

為什麼釀好的酒要「蒸」過才能變成烈酒？

把發酵後的酒醪（mash）加熱，你會聞到酒精的氣味比水更早飄出來——因為乙醇的沸點（78.4°C）比水（100°C）低，在同一鍋液體裡，乙醇更傾向變成蒸氣。把這股富含酒精的蒸氣收集、冷凝，再重複幾次，原本只有十幾度的酒醪就能濃縮成四、五十度的烈酒。這個再古老不過的工藝，正是化學工程最重要的單元操作——蒸餾（distillation）——的雛形。

蒸餾、吸收（absorption）與萃取（extraction），合稱平衡級分離（equilibrium-stage separation）三大主力。它們的共同任務只有一個：把混合在一起的物質分開。煉油廠把原油分餾成汽油、柴油、瀝青；半導體廠把氣體純化到 99.9999%；製藥廠把目標分子從反應混合物中萃出——背後都是這三種操作在運作。它們也是化工廠裡最耗能、佔投資最大的環節：全球工業能源約有 10–15% 花在蒸餾上。理解分離，等於握住了化工經濟性的咽喉。

分離的根本：相平衡與揮發度

為什麼乙醇能跟水分開？關鍵在於兩者在氣液之間的分配比例不同。當液體與其蒸氣達到氣液平衡（vapor–liquid equilibrium, VLE）時，每個成分在氣相與液相的濃度由熱力學決定。

對接近理想的混合物，液相用拉午耳定律（Raoult's law）描述：成分 $i$ 在氣相產生的分壓正比於它的液相莫耳分率與純物質飽和蒸氣壓 $P_i^{sat}$：

$$ p_i = x_i \, P_i^{sat} $$

氣相則用道耳頓分壓定律：$p_i = y_i \, P$。兩者合併，可得氣液成分的關係。我們用相對揮發度（relative volatility, $\alpha$）來量化「誰更愛跑到氣相」：

$$ \alpha_{AB} = \frac{y_A / x_A}{y_B / x_B} $$

其中 A 是較易揮發者（沸點低）。對二元系統，把 $x_B = 1 - x_A$、$y_B = 1 - y_A$ 代入並整理，可得最常用的平衡關係式：

$$ y_A = \frac{\alpha\, x_A}{1 + (\alpha - 1)\, x_A} $$

這條曲線是整個蒸餾設計的基石。$\alpha$ 的物理意義很直觀：

• $\alpha = 1$：兩成分揮發度相同，無法用蒸餾分離。
• $\alpha$ 越大（離 1 越遠）：分離越容易，所需的塔板數越少。
• 乙醇–水系統 $\alpha \approx 2$ 左右，算是「中等難度」；正因如此純蒸餾無法越過 95.6% 的乙醇共沸點（azeotrope）。

記住這個直覺：分離難度由相平衡決定，而非設備決定。$\alpha$ 太接近 1 時，再高的塔也救不了，必須改用萃取蒸餾、共沸蒸餾等手段改變平衡本身。

這裡也要破除一個常見迷思：蒸餾分離靠的不是「沸點差」本身，而是「相對揮發度」。 兩者相關但不等價。沸點差只看純物質，相對揮發度卻是混合物在實際操作溫度與壓力下的氣液分配比，會受非理想行為（活性係數）影響。有些沸點看似差很多的混合物，因為強烈的分子交互作用而難分；也有些沸點很接近卻因 $\alpha$ 略大於 1 而能勉強分離。設計時永遠以 $\alpha$（或更嚴格的 VLE 資料）為準，不要只憑沸點表下判斷。

蒸餾塔如何運作：回流與平衡級

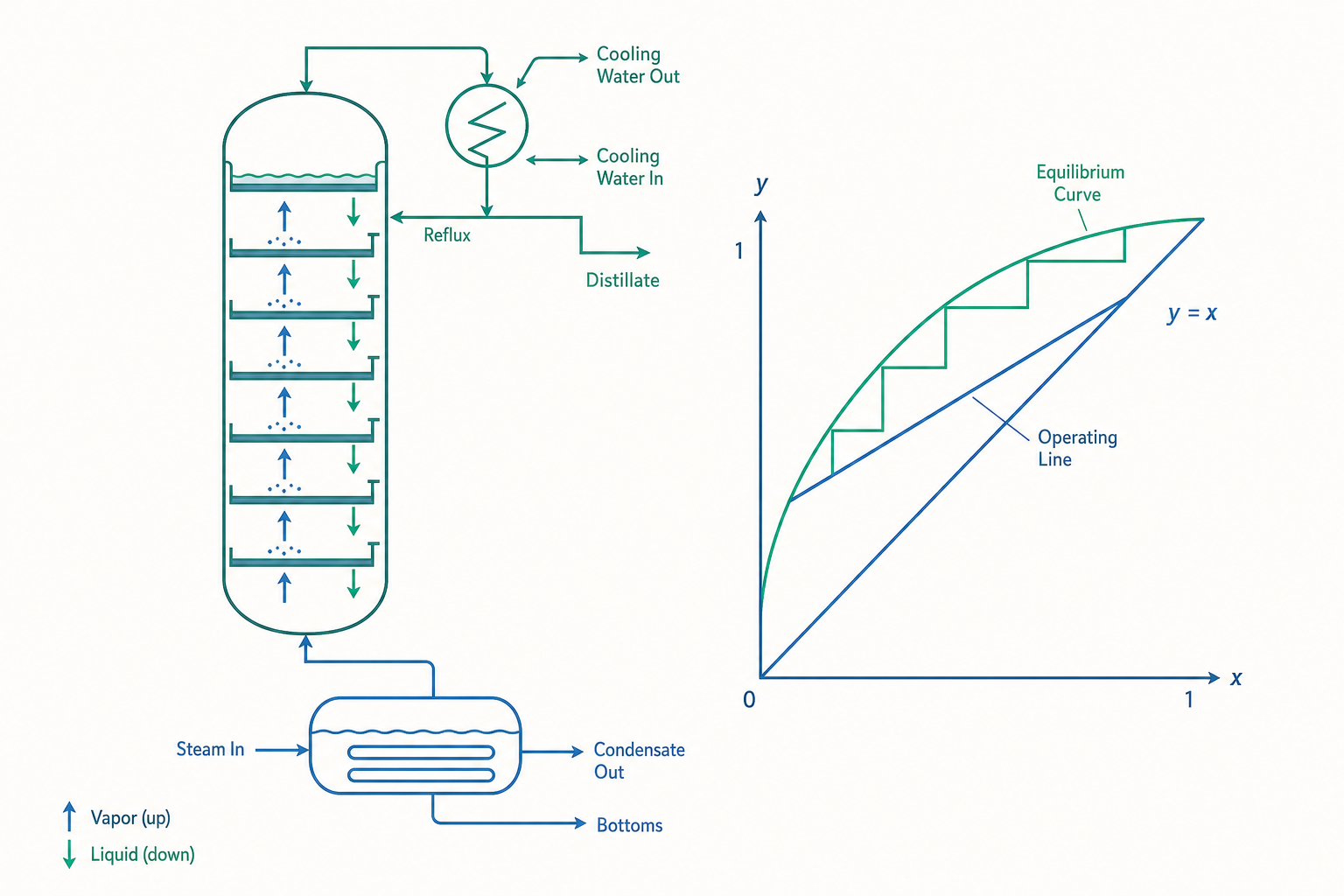

工業蒸餾不是「煮一鍋收一次」，而是讓蒸氣與液體在一座高塔裡逆向多次接觸。塔頂蒸氣冷凝後，一部分當產品取出，一部分倒回塔內當回流（reflux）往下流；塔底液體一部分當產品，一部分加熱汽化成蒸氣往上升。上升蒸氣與下降液體在每一層塔板上接觸、達到（近似）平衡，易揮發者一路往上富集，難揮發者一路往下沉降。

我們把每一次「氣液接觸達平衡」抽象為一個理論板（theoretical plate / equilibrium stage）。設計的核心問題就是：要達到指定的分離純度，需要幾個理論板？

對塔內任一段做質量平衡，可得操作線（operating line）。以精餾段（rectifying section，進料口以上）為例，對塔頂與某板間的範圍做包絡質量平衡：

$$ y_{n+1} = \frac{R}{R+1}\, x_n + \frac{x_D}{R+1} $$

其中 $R = L/D$ 是回流比（reflux ratio）（回流量除以塔頂產品量），$x_D$ 是塔頂產品組成。操作線描述「相鄰兩板之間，上升蒸氣與下降液體的實際組成關係」，而平衡線描述「同一板上氣液達平衡的組成關係」。兩條線交替前進——這正是McCabe–Thiele 圖解法的精髓：在 $x$–$y$ 圖上，操作線與平衡線之間「畫階梯」，每一階就是一塊理論板。

回流比是設計的關鍵旋鈕，存在一個根本的權衡：

• 回流比越大 → 操作線越靠近對角線 → 與平衡線距離越遠 → 每階跨度大 → 所需板數越少，但塔頂冷凝與塔底再沸的能耗越高、設備負荷越大。
• 存在一個最小回流比 $R_{min}$：當操作線恰好碰到平衡線（出現「夾點 pinch」），需要無限多板才能分離。
• 實務上常取 $R \approx 1.2 \sim 1.5 \, R_{min}$，在板數（資本成本）與能耗（操作成本）之間取最佳折衷。

這個「板數 vs. 能耗」的取捨，正是後面優化要處理的核心矛盾。

值得補充的是進料板位置也是設計變數。一座塔以進料口為界分成上方的精餾段與下方的提餾段（stripping section），兩段各有自己的操作線，交點落在描述進料熱狀態的 $q$ 線上。$q$ 代表「每莫耳進料中液體的比例」：飽和液體進料 $q = 1$（$q$ 線垂直）、飽和蒸氣進料 $q = 0$（$q$ 線水平）、過冷液體 $q > 1$、過熱蒸氣 $q < 0$。進料若以接近平衡組成的板進入，能減少不必要的混合損失，這也是為什麼工業塔的進料口不會隨便開——位置錯了會白白多耗能。把這些變數（$R$、進料板、塔壓）一起放進設計，才構成完整的最佳化問題。

不只蒸餾：吸收與萃取

蒸餾靠「加熱造出第二相（蒸氣）」來分離，但有些情況不適合——例如要從廢氣中除去微量污染物，把整股氣體加熱再冷凝太浪費能量。這時改用吸收或萃取，靠「外加一個溶劑相」來分離。

吸收（absorption）：讓氣體混合物與液體溶劑逆流接觸，目標成分溶入液相被帶走。例如用胺液（amine solution）吸收天然氣中的 $\mathrm{CO_2}$ 與 $\mathrm{H_2S}$。稀溶液下平衡用亨利定律（Henry's law）描述：

$$ y_A = m \, x_A $$

$m$ 是平衡線斜率（亨利常數相關）。吸收塔的操作線與蒸餾類似，由溶劑流量 $L$ 與氣體流量 $G$ 的比值（液氣比 $L/G$）決定。$L/G$ 越大，操作線斜率越陡、離平衡線越遠、所需級數越少——但溶劑用量與後續再生成本越高，同樣是一個權衡。

萃取（liquid–liquid extraction）：用一種與原溶液不互溶的溶劑，把目標成分「溶」過去。例如從發酵液中用有機溶劑萃取抗生素。分離能力由分配係數（distribution / partition coefficient）描述：

$$ K_D = \frac{c_A^{\text{萃取相}}}{c_A^{\text{萃餘相}}} $$

$K_D$ 越大、溶劑選擇性越好，萃取越有效。萃取特別適合熱敏感物質（蒸餾的高溫會破壞它們）與沸點極接近的混合物（$\alpha \approx 1$ 蒸餾無效）。實務上常用多級逆流萃取提升回收率：新鮮溶劑從一端進、原料從另一端進，目標成分一級一級被「接力」萃出，用比單級少得多的溶劑就能達到高純度，這與蒸餾的多級接觸思想如出一轍。選溶劑時除了分配係數，還要兼顧與原溶液的互溶度、密度差（影響分層）、回收難易與毒性——一個好分離往往是熱力學與工程實務的折衷。

三者雖然外觀不同，骨架卻完全一致：操作線（質量平衡）＋平衡線（熱力學）＋逐級計算（級數）。學會其中一個，另外兩個只是換了平衡關係而已——這正是化工「單元操作」抽象化思維的威力。

看一個例子

問題： 用 McCabe–Thiele 法估算一座蒸餾塔的最小回流比 $R_{min}$ 與理論板數。已知二元混合物相對揮發度 $\alpha = 2.5$（定值），飽和液體進料（$q = 1$），進料組成 $x_F = 0.45$，要求塔頂產品 $x_D = 0.95$、塔底產品 $x_W = 0.05$。

解：

步驟一，求進料點在平衡線上的氣相組成。飽和液體進料的 $q$ 線為垂直線 $x = x_F = 0.45$，與平衡線交點的 $y$ 值：

$$ y_F = \frac{\alpha\, x_F}{1 + (\alpha - 1)\, x_F} = \frac{2.5 \times 0.45}{1 + 1.5 \times 0.45} = \frac{1.125}{1.675} \approx 0.672 $$

步驟二，最小回流比對應「精餾段操作線通過 $(x_D, x_D)$ 並恰好碰到進料點 $(x_F, y_F)$」。操作線斜率為 $R_{min}/(R_{min}+1)$，由兩點斜率求得：

$$ \frac{R_{min}}{R_{min}+1} = \frac{x_D - y_F}{x_D - x_F} = \frac{0.95 - 0.672}{0.95 - 0.45} = \frac{0.278}{0.50} = 0.556 $$

解出 $R_{min}$：

$$ R_{min} = \frac{0.556}{1 - 0.556} \approx 1.25 $$

步驟三，取實際回流比 $R = 1.5\, R_{min} \approx 1.88$。最少理論板數可用芬斯克方程（Fenske equation）（對應全回流、板數最少的極限）快速估算：

$$ N_{min} = \frac{\ln\!\left[\dfrac{x_D/(1-x_D)}{x_W/(1-x_W)}\right]}{\ln \alpha} = \frac{\ln\!\left[\dfrac{0.95/0.05}{0.05/0.95}\right]}{\ln 2.5} $$

分子為 $\ln(19 \times 19) = \ln(361) \approx 5.89$，分母 $\ln 2.5 \approx 0.916$：

$$ N_{min} = \frac{5.89}{0.916} \approx 6.4 \ \text{塊（全回流）} $$

實際操作（$R$ 有限）所需板數會更多，經驗上約為 $N_{min}$ 的 2 倍上下，再用 Gilliland 關聯細算。這個例子的工程啟示：$R_{min} \approx 1.25$ 告訴我們能耗下限，$N_{min} \approx 6.4$ 告訴我們設備下限——真正的設計就落在這兩個極限之間，而選哪一點，是優化要回答的問題。

重點回顧

1. 分離的根本是相平衡：相對揮發度 $\alpha = \dfrac{y_A/x_A}{y_B/x_B}$ 決定分離難易，$\alpha = 1$ 時無法用蒸餾分離；難度由熱力學決定，不是把塔蓋高就能解決。
2. 蒸餾靠回流多級接觸：每一次氣液達平衡即一塊理論板，操作線（質量平衡）與平衡線（熱力學）交替前進就是 McCabe–Thiele 階梯。
3. 回流比是核心權衡：$R$ 越大板數越少但能耗越高；存在最小回流比 $R_{min}$（夾點），實務取 $R \approx 1.2\sim1.5\,R_{min}$。
4. 吸收與萃取是蒸餾的近親：靠外加溶劑相分離，分別由亨利定律（$y_A = m x_A$）與分配係數 $K_D$ 描述；三者共用「操作線＋平衡線＋逐級計算」的骨架。
5. 芬斯克方程 $N_{min} = \dfrac{\ln[\,\cdot\,]}{\ln \alpha}$ 給出全回流下的最少板數，是快速估算與優化起點的好工具。

深入探討（研究所視角）

從平衡級到嚴格 rate-based 模型。 McCabe–Thiele 假設每塊板都達到完美氣液平衡，但真實塔板有板效率（Murphree efficiency）——氣相實際組成變化只達理論值的 60–80%。更精確的做法是放棄「平衡級」假設，改用 rate-based 模型：對每塊板同時解質傳速率方程（Maxwell–Stefan）、熱傳方程與相平衡。Aspen Plus 的 RateFrac、ProTreat 等商用軟體即採此架構，特別在反應吸收（$\mathrm{CO_2}$ 捕集）與多成分非理想系統中遠比平衡級準確。

非理想系統與共沸的處理。 乙醇–水卡在 95.6% 無法純蒸餾的根本原因是共沸（azeotrope）：在某組成下氣液組成相同（$\alpha = 1$ 局部成立）。處理手段包括：(1) 變壓蒸餾——利用共沸組成隨壓力移動；(2) 共沸蒸餾——加入夾帶劑（entrainer，如苯、環己烷）形成新的低沸共沸物；(3) 萃取蒸餾——加入高沸溶劑改變相對揮發度。這些都需要可靠的活性係數模型（NRTL、UNIQUAC、UNIFAC）來預測非理想 VLE，是分子熱力學與程序設計的交會點。

分離的能量整合與優化。 蒸餾佔工業能耗的巨大比例，使分離程序成為程序優化（process optimization）的主戰場。優化變數包括回流比、進料板位置、塔徑與壓力；目標常設為總年化成本（total annualized cost, TAC）——資本成本（板數、塔徑）與操作成本（再沸器與冷凝器能耗）的加權和：

$$ \min_{R,\, N_F,\, P} \ \text{TAC} = C_{\text{cap}}(N, D) + C_{\text{op}}(Q_{reb}, Q_{cond}) $$

進一步可透過熱整合（heat integration）——熱耦合塔（thermally coupled / Petlyuk column）、多效蒸餾、熱泵——大幅降低能耗。從一條相平衡曲線，到 McCabe–Thiele 的板數，再到非線性規劃求解的最佳塔，分離工程完整展示了化工如何把「物理速率」一步步翻譯成「可優化的經濟變數」——這正是優化學的精神所在。
