為什麼一座反應器需要「自動駕駛」？

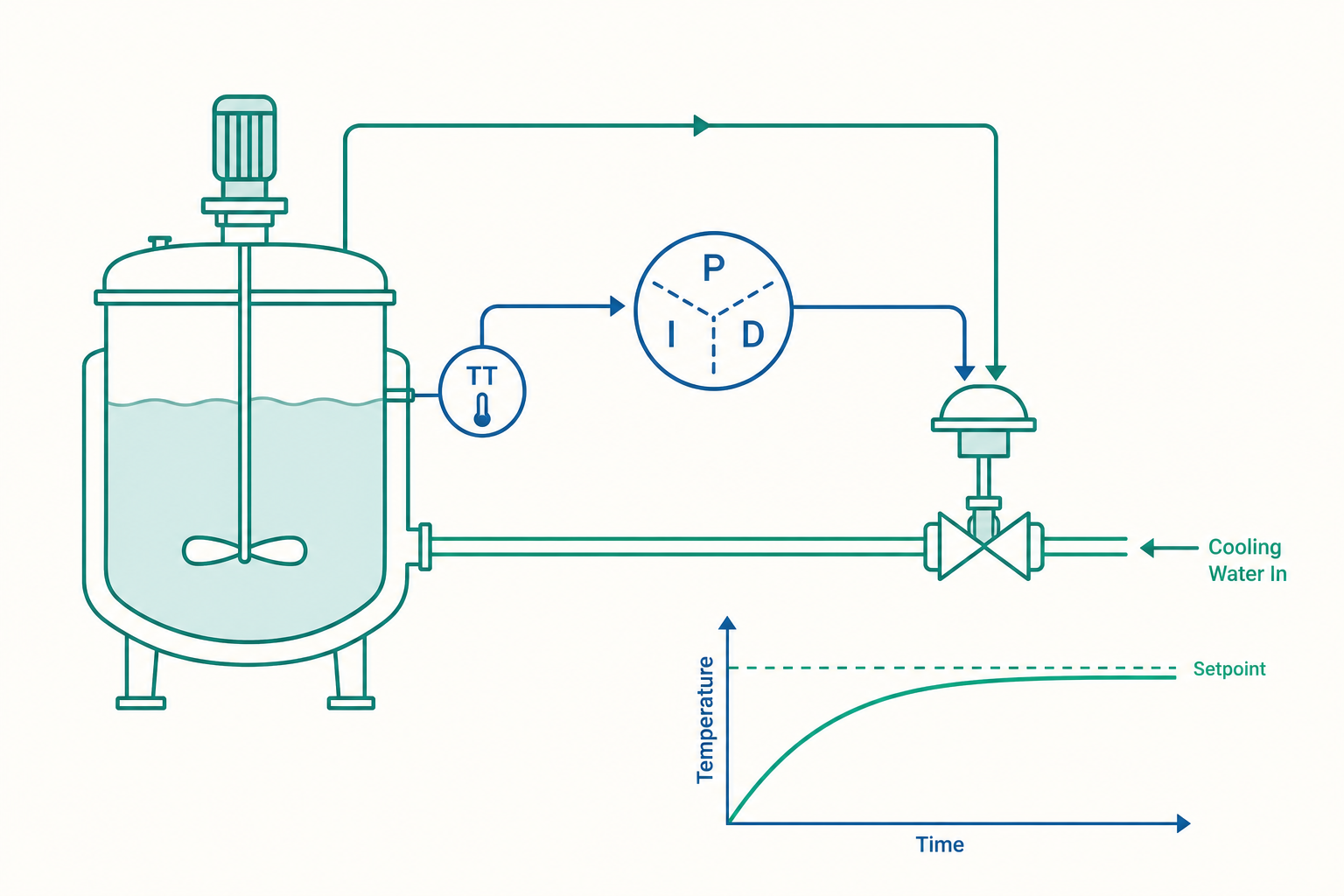

想像你正操作一座連續攪拌槽反應器（Continuous Stirred-Tank Reactor, CSTR），裡頭進行放熱反應。進料溫度突然升高 5 °C，反應速率隨之加快，放出更多熱，溫度又再往上爬——若無人介入，這個正回饋很可能讓反應失控（thermal runaway）。在實際工廠裡，沒有一位操作員能整天盯著上千個溫度、壓力、流量、液位的量測值並手動調整每一個閥門。真正在背後「開車」的，是程序控制系統（process control system）。

程序控制的核心問題其實很單純：當外界擾動（disturbance）或操作條件改變時，如何讓關鍵變數自動維持在我們想要的設定點（setpoint）附近？要回答這個問題，我們需要理解程序動態（process dynamics）——程序對輸入變化的「反應快慢與形狀」——以及回饋控制（feedback control）的設計邏輯。這兩者，正是化工程序工程師把化學變成穩定、可重複、可獲利的工業生產的關鍵橋樑。

從質能平衡到程序動態

控制工程不是憑空而來的數學遊戲，它的根基仍是化工最熟悉的質量與能量平衡。差別在於：穩態設計時我們寫的是代數式（accumulation = 0），但研究動態時，累積項不再為零，平衡式變成微分方程。

以一個液位槽為例。設槽的截面積為 $A$，液位為 $h$，進料體積流率為 $F_{in}$，出料流率為 $F_{out}$。質量平衡（假設密度固定）給出：

$$ A \frac{dh}{dt} = F_{in} - F_{out} $$

若出料採用自然流出，$F_{out} = h/R$（$R$ 為阻力係數），代入後：

$$ A \frac{dh}{dt} = F_{in} - \frac{h}{R} $$

整理成標準的一階線性微分方程：

$$ \tau \frac{dh}{dt} + h = K\, F_{in}, \qquad \tau = AR,\quad K = R $$

這裡出現了兩個程序動態的核心參數：

• 時間常數（time constant）$\tau$：衡量程序反應的「慢」。$\tau$ 越大，槽越「遲鈍」，液位變化越緩。物理意義上，$\tau$ 約等於系統達到最終變化量 63.2% 所需的時間。
• 程序增益（process gain）$K$：衡量「輸入變多少，輸出最終變多少」。$K = \Delta(\text{穩態輸出})/\Delta(\text{輸入})$。

對放熱 CSTR 的能量平衡也是同樣的思路。設反應器體積 $V$、密度 $\rho$、比熱 $C_p$、進出料溫差驅動的對流，加上反應放熱 $(-\Delta H_r) r V$ 與冷卻移熱 $UA(T - T_c)$：

$$ \rho C_p V \frac{dT}{dt} = \rho C_p F (T_{in} - T) + (-\Delta H_r)\, r\, V - UA\,(T - T_c) $$

這條方程清楚顯示了「為什麼需要控制」：放熱項 $(-\Delta H_r) r V$ 隨溫度上升而變大（因 $r$ 對溫度呈 Arrhenius 指數關係），而移熱項只隨溫差線性增加。當放熱的增長速度超過移熱，系統就會偏離穩態。控制器的任務，就是動態調整冷卻劑流量或溫度 $T_c$，把這條微分方程「拉回」我們要的穩態。

一階加遲延：工程師最常用的近似

真實程序的微分方程往往非線性、高階、彼此耦合，難以直接設計控制器。實務上，工程師會在操作點附近做線性化，並用一個極簡卻威力強大的模型來描述大多數化工程序：一階加遲延模型（First-Order Plus Dead Time, FOPDT）。

$$ \tau_p \frac{dy(t)}{dt} + y(t) = K_p\, u(t - \theta) $$

其中 $y$ 是被控變數（如溫度）、$u$ 是操作變數（如閥門開度）、$\theta$ 是死區時間（dead time / time delay）。死區時間代表「動作下達後，到輸出開始有反應之間的延遲」，在化工裡無所不在：流體在管線中的運送時間、分析儀（如線上層析）的取樣分析延遲都是來源。

死區時間是控制工程的頭號敵人。因為在 $\theta$ 這段時間內，控制器「看不到」自己動作的效果，很容易過度修正而造成振盪。FOPDT 模型只要三個參數 $(K_p, \tau_p, \theta)$，就能從一次簡單的階躍測試（step test）——把閥門突然開大一個固定量，記錄輸出曲線——估計出來。這正是它在工業界歷久不衰的原因：用最少的資訊抓住程序最關鍵的動態特徵。

值得提醒的是，FOPDT 是「集總（lumped）」近似，它假設整個程序只有單一時間常數。對於分布式系統（如長管線或填充床反應器，溫度沿軸向連續變化），嚴格來說要用偏微分方程描述輸送現象（對流-擴散方程）。但對控制設計而言，我們真正在乎的是「程序在操作點附近對輸入怎麼回應」，而非完整的空間分布。把高階、分布式的複雜動態壓縮成 FOPDT 的三個數字，是一種務實的工程取捨——夠用就好，而且整定出來的控制器在真實程序上往往表現得相當穩健。

回饋控制與 PID 的三個直覺

有了程序模型，就能設計控制器。最普遍的就是 PID 控制器（比例-積分-微分，Proportional-Integral-Derivative）。它的邏輯是先算出誤差 $e(t) = y_{sp} - y(t)$（設定點減量測值），再依誤差決定操作變數：

$$ u(t) = u_{ss} + K_c \left[ e(t) + \frac{1}{\tau_I} \int_0^t e(\tau)\, d\tau + \tau_D \frac{de(t)}{dt} \right] $$

三個項各有清楚的直覺：

• 比例項（P）：誤差越大，動作越大。$K_c$ 是控制器增益。光靠 P 控制會留下穩態偏差（offset）——因為要維持輸出就需要一個非零的控制動作，而非零動作又需要非零誤差來產生。
• 積分項（I）：把過去誤差累積起來。只要還有殘餘誤差，積分項就持續推動操作變數，直到誤差歸零。這是消除 offset 的關鍵，幾乎所有化工迴路都會用到 I。代價是反應較慢、可能引入振盪。
• 微分項（D）：看誤差的「變化趨勢」，預判未來、提前剎車，有助抑制過衝。但 D 對量測雜訊極度敏感，溫度迴路常用、流量迴路（雜訊大）幾乎不用。

控制器設計的精髓，在於回饋（feedback）的閉環思維：量測→比較→動作→影響程序→再量測，形成一個閉環。閉環的穩定性取決於程序動態（$\tau_p, \theta$）與控制器參數（$K_c, \tau_I, \tau_D$）的搭配。死區時間 $\theta$ 相對於 $\tau_p$ 越大（即 $\theta/\tau_p$ 比值越高），可用的控制器增益就越受限，這個比值常被當作「程序好不好控制」的指標。

看一個例子

讓我們用一個具體的數字走一遍控制器整定（tuning）。

假設對某加熱迴路做階躍測試：在 $t = 0$ 時把蒸氣閥開度從 50% 階躍提高 10%（即 $\Delta u = 10\%$），記錄到出口溫度最終從 80 °C 升到 92 °C，曲線形狀符合 FOPDT，量得：

• 程序增益 $K_p = \dfrac{\Delta y}{\Delta u} = \dfrac{92 - 80}{10} = 1.2 \ \text{°C/\%}$
• 時間常數 $\tau_p = 8 \ \text{min}$
• 死區時間 $\theta = 2 \ \text{min}$

接著用經典的 Ziegler–Nichols 開環整定法（以反應曲線為基礎）來算 PI 控制器參數。Z–N 對 PI 的建議公式為：

$$ K_c = \frac{0.9}{K_p} \cdot \frac{\tau_p}{\theta}, \qquad \tau_I = 3.33\,\theta $$

代入數值：

$$ K_c = \frac{0.9}{1.2} \times \frac{8}{2} = 0.75 \times 4 = 3.0 \ \text{\%/°C} $$

$$ \tau_I = 3.33 \times 2 = 6.67 \ \text{min} $$

這組參數的物理意義是：每當溫度低於設定點 1 °C，控制器立即把閥門多開 3%（比例作用）；同時積分作用會在約 6.67 分鐘的時間尺度上累積誤差、慢慢消除殘餘偏差。

Z–N 法以「快速、約 1/4 衰減比」為目標，反應積極但偏振盪。若這是一座安全敏感的反應器，工程師會改用更保守的 IMC（Internal Model Control）整定，引入一個可調的閉環時間常數 $\tau_c$：

$$ K_c = \frac{1}{K_p} \cdot \frac{\tau_p}{\tau_c + \theta}, \qquad \tau_I = \tau_p $$

若選 $\tau_c = \theta = 2$ min（一個中庸選擇）：

$$ K_c = \frac{1}{1.2} \times \frac{8}{2 + 2} = 0.833 \times 2 = 1.67 \ \text{\%/°C}, \qquad \tau_I = 8 \ \text{min} $$

IMC 給出較小的 $K_c$ 與較大的 $\tau_I$，反應較溫和、過衝較小。$\tau_c$ 正是工程師手上的「攻擊性旋鈕」：$\tau_c$ 越小越快但越接近不穩定，$\tau_c$ 越大越穩但越慢。這個取捨——速度 vs. 穩健性——是整個控制設計反覆出現的主題。

與優化學的連結

程序控制與程序優化（process optimization）是一體兩面。控制負責「把程序穩在某個操作點」，優化則負責「決定那個操作點該設在哪裡」。

以放熱 CSTR 為例，提高反應溫度通常能提升轉化率與產量，但太高會引發副反應、降低選擇性，甚至逼近安全上限。最佳操作溫度 $T^*$ 是一個帶限制式的最佳化問題：

$$ \max_{T} \ \ P(T) = p \cdot \text{產量}(T) - c \cdot \text{冷卻成本}(T) $$

$$ \text{s.t.} \quad T \le T_{max}, \quad \text{選擇性}(T) \ge S_{min} $$

求出的最佳溫度 $T^*$ 就成為控制系統的設定點。這正是現代工廠即時優化（Real-Time Optimization, RTO）與先進程序控制（Advanced Process Control, APC）的分層架構：上層 RTO 依市場價格與原料成本，週期性地重算各迴路的最佳設定點；下層的 PID 與模型預測控制（Model Predictive Control, MPC）則負責快速、穩定地把程序維持在這些設定點上。控制得越穩，操作點就能越貼近限制邊界——而工業利潤往往就藏在那條邊界附近的幾個百分點裡。

這裡有一個值得體會的觀念：控制品質會直接轉化為經濟價值。如果一座反應器的溫度控制波動很大（標準差大），為了避免任一瞬間超過安全上限 $T_{max}$，操作員只能把設定點 $T^*$ 設得遠離上限、留下大段「安全緩衝」。反過來，若控制系統把溫度穩穩壓在很窄的範圍內，緩衝就能縮小、設定點往上限靠近，多榨出來的轉化率就是純利潤。這個原理在業界稱為「減少變異、逼近限制（squeeze and shift）」——先靠更好的控制把分布壓窄，再把整個分布往最佳邊界推。它說明了為什麼一座工廠願意投資昂貴的 MPC 系統：投入的不是控制本身，而是它換來的、貼著限制操作的那塊利潤空間。

重點回顧

• 程序動態源自質能平衡：穩態設計用代數式，動態分析則保留累積項，平衡式變成微分方程；一階系統由時間常數 $\tau$（反應快慢）與程序增益 $K$（輸入對輸出的最終影響）刻畫。
• FOPDT 是化工最常用的近似模型：三個參數 $(K_p, \tau_p, \theta)$ 可由一次階躍測試估出；死區時間 $\theta$ 是控制難度的主要來源，$\theta/\tau_p$ 比值越大越難控。
• 回饋控制是閉環思維：量測→比較誤差→動作→影響程序→再量測。PID 的 P 反應大小、I 消除穩態偏差、D 預判趨勢抑制過衝。
• 整定是速度與穩健性的取捨：Ziegler–Nichols 積極但易振盪，IMC 透過閉環時間常數 $\tau_c$ 讓工程師明確調整攻擊性。
• 控制與優化分層協作：優化（RTO）決定設定點該設在哪，控制（PID/MPC）負責穩定地維持；控制越穩，越能貼近限制邊界、提升獲利。

深入探討（研究所視角）

進入研究所後，程序控制會從單迴路 PID 擴展到更完整的系統理論與最佳控制架構，以下幾個方向值得關注：

1. 傳遞函數與頻域分析。 透過拉普拉斯轉換（Laplace transform），FOPDT 模型可寫成傳遞函數 $G(s) = \dfrac{K_p\, e^{-\theta s}}{\tau_p s + 1}$。死區時間的指數項 $e^{-\theta s}$ 帶來無窮多個極點的相位落後，正是它難控的數學根源。頻域分析（Bode 圖、Nyquist 判據）用增益裕度（gain margin）與相位裕度（phase margin）量化閉環穩定的「安全餘量」，是設計穩健控制器的標準工具。

2. 多變數與耦合系統。 真實精餾塔、反應器有多個操作變數與被控變數彼此交互影響（如同時控制塔頂與塔底純度）。相對增益矩陣（Relative Gain Array, RGA）用來判斷哪個操作變數該配對哪個被控變數，以減少迴路間的耦合干擾。當耦合無法忽略時，就需要真正的多變數控制器。

3. 模型預測控制（MPC）。 現代化工廠的主力進階控制。MPC 在每個取樣時刻線上求解一個有限時間的最佳化問題：

$$ \min_{u} \ \sum_{k=1}^{N_p} \| y(k) - y_{sp} \|_Q^2 + \sum_{k=0}^{N_c-1} \| \Delta u(k) \|_R^2 $$

它同時考慮多變數耦合、明確處理操作與安全限制式（閥門開度上下限、溫度上限），並能前瞻未來預測軌跡——這正是 PID 做不到的。MPC 把控制與優化在同一個數學框架內統一起來，也是前述「貼近限制邊界提升獲利」的具體實現。

4. 非線性與穩定性。 放熱 CSTR 可能存在多重穩態（multiple steady states）與極限環振盪，是化工系統動態與分歧理論（bifurcation）的經典範例。研究主題包含非線性控制（如回饋線性化）、可控性與可觀測性分析，以及近年結合機器學習的資料驅動模型辨識與混合（hybrid）建模——用神經網路補捉第一原理模型未能描述的動態，再嵌入 MPC 框架。這些都是程序系統工程（Process Systems Engineering, PSE）領域活躍的前沿。
