一條看不見的裂縫，如何讓整座工廠化為灰燼？

一條看不見的裂縫，如何讓整座工廠化為灰燼？

1984 年印度博帕爾（Bhopal）的那個午夜，一座農藥廠的儲槽裡，異氰酸甲酯（methyl isocyanate, MIC）因為水分滲入而劇烈反應、溫度與壓力急速攀升，最終把數十噸劇毒氣體噴向沉睡中的城市。事後調查發現，釀成這場史上最慘工業災難的，不是某個單一的「壞零件」，而是一連串看似微不足道的疏漏：冷凍系統被關掉省電、洗滌塔（scrubber）停機檢修、警報延遲、操作規程被簡化。每一道防線單獨看都「應該沒問題」，但它們同時失效時，災難就穿透了所有縫隙。

化學工程師面對的，從來不只是「怎麼把反應做出來」，而是「怎麼讓一座承載著高溫、高壓、易燃、有毒物質的工廠，幾十年運轉而不出事」。這就是製程安全（process safety）的領域。它不是貼幾張「小心高溫」的標語，也不是出事後追究責任，而是一門用質能平衡、輸送現象與系統化方法，主動預測危害、量化風險、設計防線的工程學問。本文要帶你從「危害」與「風險」的根本區別出發，一路走到風險量化、安全防護的層級設計，再連到把安全寫進設計目標的優化學視角。

第一塊基石：危害（hazard）不等於風險（risk）

製程安全最容易被混淆、卻最關鍵的一組概念，是危害（hazard）與風險（risk）。兩者常被當成同義詞，但工程上意義截然不同。

危害是某物質或某狀態「本身具備造成傷害的潛能」。一桶汽油是危害、一個 50 bar 的高壓蒸汽管是危害、一槽放熱反應液是危害——無論你有沒有碰它，這個潛能都存在。

風險則是危害「真的造成傷害」的可能性與後果的綜合。工程上常用一條樸素卻深刻的關係式表達：

$$\text{風險（Risk）} = \text{發生頻率（Frequency）} \times \text{後果嚴重度（Consequence）}$$

這條式子是整個製程安全的思維骨架。它告訴我們兩件事：第一，降低風險有兩條路——要嘛降低事故「發生的頻率」（多一道閥、多一層警報），要嘛降低「後果的嚴重度」（少存一點危險物、把廠房建遠一點）。第二，危害本身往往無法消除（你做放熱反應就是會放熱），但風險可以被管理到「可接受」的水準。

這個區別有實際意義。一個高危害、但發生頻率被壓到極低的製程（例如核電廠的某個環節），其風險可能低於一個低危害、卻天天在出小狀況的製程。製程安全工程師的工作，不是天真地追求「零危害」，而是務實地把「風險」管理到社會與法規可接受的範圍內。

第二塊基石：危害從哪裡來——能量與物質的失控釋放

要系統地找出危害，得先理解災難的本質。幾乎所有重大工安事故，都可以歸結為一句話：原本被約束住的能量或物質，失去了控制而釋放出來。

從質能守恆的角度看，一個製程設備內裝著一定的能量與物質。正常運轉時，這些能量（化學能、壓力能、熱能）被管壁、閥件、控制系統穩穩地「關」在裡面。事故，就是這個約束被突破的瞬間。我們可以用一個總能量平衡來框住這個概念：

$$\frac{dE_{\text{sys}}}{dt} = \dot{Q} - \dot{W} + \sum_{\text{in}} \dot{m}\,h - \sum_{\text{out}} \dot{m}\,h$$

正常操作下系統處於穩態，$dE_{\text{sys}}/dt \approx 0$，輸入與輸出平衡。危害分析，本質上就是在問：哪些異常會讓這個平衡被打破？ 例如冷卻失效讓 $\dot{Q}$（移熱）驟降、進料失控讓 $\dot{m}_{\text{in}}$ 暴增、或一條裂縫讓 $\dot{m}_{\text{out}}$ 變成不受控的洩漏。

化工製程的危害大致可分三類，都對應到某種能量或物質的失控：

• 火災與爆炸（fire & explosion）：可燃物 + 氧氣 + 點火源（火三角）齊聚，化學能瞬間釋放。氣雲爆炸（vapour cloud explosion）的能量釋放速率可達驚人的量級。
• 毒性釋放（toxic release）：有毒物質失控外洩，傷害不靠能量而靠化學作用——博帕爾正是此類。
• 失控反應（runaway reaction）：放熱反應散熱不及，溫度與壓力正回饋飆升，最終衝破設備。這是化工最具「化學工程特色」的危害，我們稍後會用方程細看。

第三塊基石：把危害找出來——系統化的危害辨識

危害辨識（hazard identification）的精神是「在事故發生前，先在紙上把所有可能出錯的方式想一遍」。化工業發展出多種結構化方法，其中最經典的是 HAZOP（Hazard and Operability Study，危害與可操作性分析）。

HAZOP 的核心是一組引導詞（guide words），逐一套到製程的每個參數上，強迫團隊系統性地提問「如果這裡偏離設計值會怎樣」：

這種「窮舉偏差」的做法看似笨拙，卻極為有效——它的價值正在於不依賴某個天才靈光一閃，而是用紀律確保沒有明顯的失效模式被漏掉。除了 HAZOP，常見的還有 FMEA（失效模式與影響分析）、What-if 分析，以及更量化的 故障樹分析（fault tree analysis, FTA）——後者把「頂層事件」（如爆炸）往下拆解成各個基本失效的邏輯組合，是連接「危害辨識」與「風險量化」的橋樑。

第四塊基石：把風險算出來——量化風險評估

辨識出危害後，下一步是把抽象的「危險」變成可比較的數字。量化風險評估（quantitative risk assessment, QRA）就是在做這件事——它把前面那條 $\text{風險} = \text{頻率} \times \text{後果}$ 真正算到底。

後果（consequence）這一側，工程師用輸送現象的方程來預測「東西洩出來會跑多遠、多濃」。例如一個壓力容器破口的洩漏速率，可用流體力學的孔口流（orifice flow）模型估算：

$$\dot{m} = C_d\, A\, \sqrt{2\,\rho\,(P_{\text{in}} - P_{\text{atm}})}$$

其中 $C_d$ 是流量係數、$A$ 是破口面積、$\rho$ 是流體密度、$(P_{\text{in}} - P_{\text{atm}})$ 是內外壓差。算出洩漏速率後，再用擴散模型（dispersion model）——本質上是質量輸送的對流–擴散方程——預測毒氣雲在下風處的濃度分布，判斷在多遠距離內會超過致死或致傷濃度。這正是質量傳遞學在安全領域的直接應用。

頻率（frequency）這一側，工程師則用故障樹與歷史失效數據，估算各種失效的年發生機率。最後把兩側相乘並對所有情境加總，得到整廠的個人風險（individual risk）或社會風險（societal risk），再與法規可接受標準（如每年死亡機率 $10^{-6}$ 量級）比對。如果超標，就回頭增加防護、減少存量，直到風險被壓到可接受線以下。

第五塊基石：防線怎麼設計——本質安全與保護層

知道風險有多大之後，真正的工程功夫在於「怎麼降下來」。製程安全有一套清晰的優先順序，最頂層的原則是 本質安全設計（inherently safer design）——由 Trevor Kletz 提出，核心理念是「你存不到的東西，就不會洩漏；你不存在的危害，就不需要防護」。它有四大策略：

• 減量（Minimize）：少存危險物。把大儲槽改成「即用即產」的小型連續製程，存量從幾十噸降到幾公斤，後果嚴重度直接腰斬。
• 替代（Substitute）：用低危害物質取代高危害物。例如以水性溶劑取代易燃有機溶劑。
• 緩和（Moderate）：在較溫和的條件下操作，例如稀釋、降溫、降壓。
• 簡化（Simplify）：減少不必要的複雜度與連接點，因為每個閥、每條管都是潛在洩漏點。

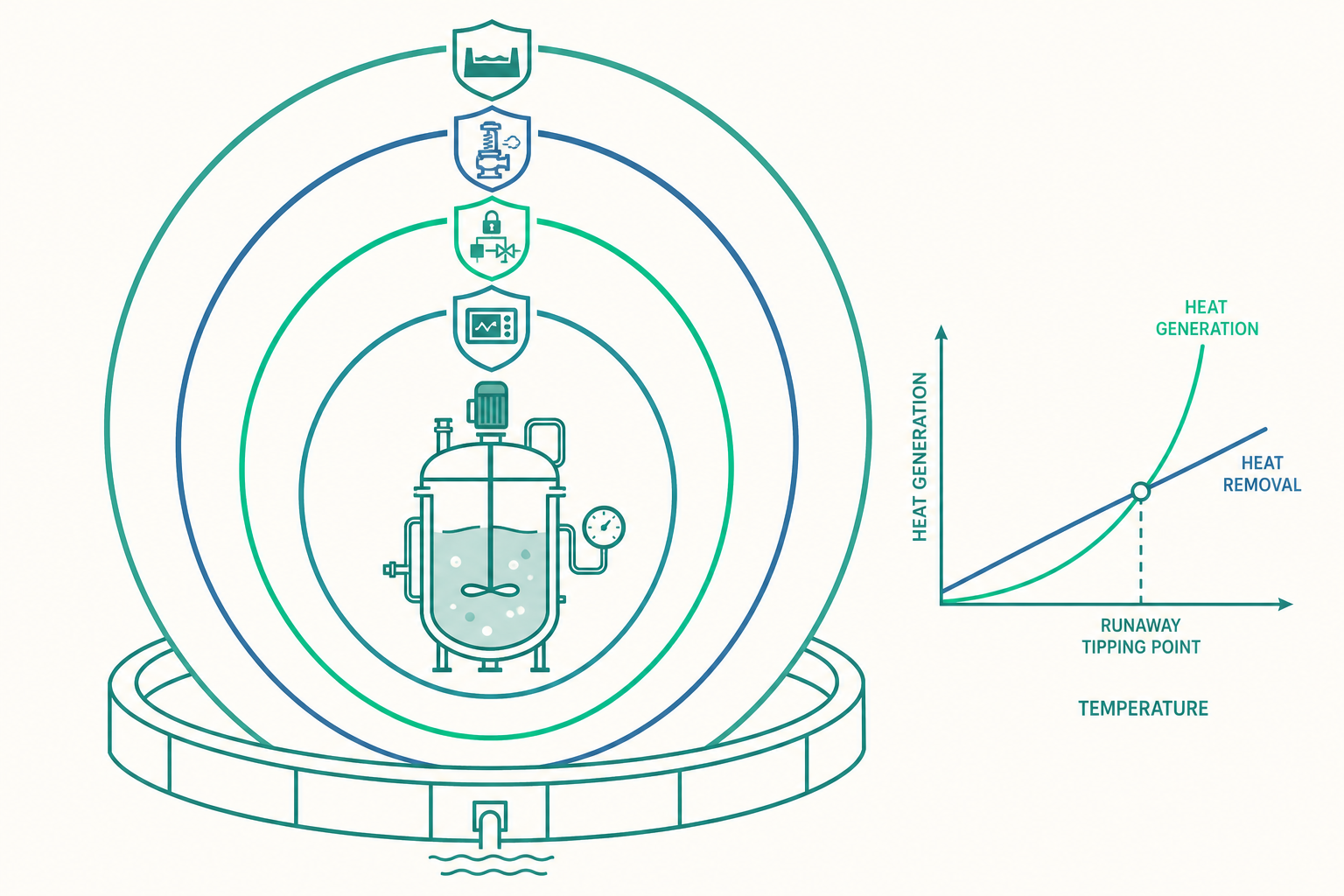

當危害無法靠本質安全完全消除時，才退而求其次，用一層層保護層（layers of protection）把風險逐層攔截。這套思維叫保護層分析（layer of protection analysis, LOPA），常被畫成一個洋蔥般的同心圓：

最內層是基本製程控制系統（BPCS），正常運轉時自動維持參數；外面是警報與人為介入；再外是安全儀控系統（SIS），在參數逼近危險時自動觸發停車（interlock）；再外是物理防護如安全閥、破裂盤（rupture disk），純靠物理原理洩壓；最外層則是減災（mitigation）如防溢堤、灑水系統，以及最後的緊急應變與疏散。

這個多層設計的數學意義很深刻。假設每一層保護「失效」的機率為 $p_i$，且各層獨立，那麼所有層同時失效（也就是事故真的穿透到最外圈）的機率是：

$$P_{\text{事故}} = f_{\text{初始事件}} \times \prod_{i=1}^{n} p_i$$

舉個例子：若一個失控事件的初始頻率是每年 $0.1$ 次，而你設了三層獨立保護，失效機率各為 $0.1$、$0.05$、$0.01$，那麼災難真正發生的頻率被壓到：

$$f = 0.1 \times 0.1 \times 0.05 \times 0.01 = 5\times 10^{-6}\ \text{次／年}$$

這就是「縱深防禦（defence in depth）」威力的量化表達——只要各層真正獨立，事故機率會隨層數指數般下降。但這條式子也藏著博帕爾的教訓：那個 $\prod p_i$ 連乘成立的前提是各層獨立。如果一個共因失效（common-cause failure，例如全廠停電、同一個維修疏失）讓好幾層保護同時失效，獨立性破滅，連乘就不成立，風險瞬間暴增。設計保護層時，確保各層真正獨立、避免共因，比單純堆疊層數更重要。

反應失控：化工最具特色的危害

在所有危害中，失控反應（runaway reaction）最能展現化學工程的特殊性，值得用方程細看。對一個帶冷卻的放熱反應器，溫度的變化由「產熱」與「移熱」的競爭決定：

$$\rho V C_p \frac{dT}{dt} = \underbrace{(-\Delta H_{\text{rxn}})(-r_A)V}_{\text{產熱}\,Q_{\text{gen}}} - \underbrace{UA(T - T_c)}_{\text{移熱}\,Q_{\text{rem}}}$$

關鍵在於這兩項對溫度的依賴形狀完全不同。移熱項 $Q_{\text{rem}} = UA(T - T_c)$ 對溫度是線性的；但產熱項裡的反應速率 $-r_A$ 含阿瑞尼斯項 $k = A e^{-E_a/RT}$，對溫度是指數的：

$$Q_{\text{gen}} \propto e^{-E_a/RT}$$

一條指數曲線、一條直線。在低溫區，移熱直線在上，系統穩定；但一旦溫度越過兩條曲線的某個臨界交點，指數的產熱曲線會徹底甩開線性的移熱直線——產熱永遠追不上、溫度自我加速攀升，這就是熱失控。它的可怕之處在於：溫度升高 → 反應更快 → 放更多熱 → 溫度更高，是個一旦啟動就難以靠人力煞住的正回饋。博帕爾、以及無數反應釜爆炸事故，本質都是這條指數曲線贏了那條直線。

製程安全對此的回應，正是前面的本質安全與保護層思維：用減量降低單批存量、用緩和（半批進料、稀釋）讓產熱可控、用移熱餘裕（足夠大的 $UA$）確保直線能壓住曲線、再用緊急洩壓（破裂盤）作為最後一道物理防線。

看一個例子

讓我們用一個具體計算，感受「移熱餘裕」這道防線該怎麼設計。某放熱反應在反應器中以速率產熱 $Q_{\text{gen}} = 50\ \text{kW}$（在正常操作溫度 $T = 80\,^\circ\text{C}$ 下）。冷卻夾套的總熱傳係數與面積乘積 $UA = 2.5\ \text{kW/K}$，冷卻水溫 $T_c = 20\,^\circ\text{C}$。問：在這個操作點，移熱能力夠不夠？又留有多少餘裕？

先算移熱速率：

$$Q_{\text{rem}} = UA(T - T_c) = 2.5 \times (80 - 20) = 2.5 \times 60 = 150\ \text{kW}$$

移熱能力 $150\ \text{kW}$，遠大於產熱 $50\ \text{kW}$，在這個溫度下系統能穩穩把熱帶走，餘裕看似充足。

但關鍵在於「溫度若失控偏高」會怎樣。 假設因某種異常（攪拌停止局部過熱、或進料過量）溫度升到 $T = 120\,^\circ\text{C}$。產熱因阿瑞尼斯指數而暴增——以「每升 10°C 速率約增為兩倍」估算，溫度升了 40°C（四個 10°C），產熱約變為 $2^4 = 16$ 倍：

$$Q_{\text{gen}}(120\,^\circ\text{C}) \approx 50 \times 16 = 800\ \text{kW}$$

而移熱只是線性增加：

$$Q_{\text{rem}}(120\,^\circ\text{C}) = 2.5 \times (120 - 20) = 250\ \text{kW}$$

結果觸目驚心：在 $120\,^\circ\text{C}$ 時，產熱 $800\ \text{kW}$ 已遠遠超過移熱 $250\ \text{kW}$，淨產熱達 $550\ \text{kW}$，系統將持續自我加熱——失控已經啟動。這個例子說明了製程安全最反直覺、也最重要的一課：「正常操作點安全」絕不等於「安全」。真正要評估的，是系統在偏離正常點後，產熱的指數曲線會不會在某個溫度甩開移熱的直線。安全裕度（safety margin）必須對著最壞情境算，而不是對著正常情境算。

製程安全與優化學的連結

讀到這裡，你可能會以為安全與效率是天生的敵人——多一層保護就多一分成本、少存一點物料就少一點產能。但現代化學工程的視角恰恰相反：安全不是優化的對立面，而是優化的約束（constraint）。

把工廠設計寫成一個程序優化問題，安全自然地進入數學框架：

$$\max_{x} \; \big[\,\text{利潤}(x) = \text{產值} - c_{\text{原料}} - c_{\text{操作}} - c_{\text{設備}}\,\big]$$ $$\text{s.t.}\quad \text{質能平衡}=0,\;\; \text{個人風險} \le 10^{-6}/\text{yr},\;\; T \le T_{\text{失控臨界}},\;\; \text{存量} \le M_{\text{法規上限}}$$

在這個框架裡，安全是不可逾越的硬約束（hard constraint）：個人風險不得超過法規線、操作溫度不得逼近失控臨界、危險物存量不得超過法定上限。優化器在這些約束圍出的「可行域」內，去尋找利潤最大的操作點。一個違反安全約束的方案，無論利潤多高，都直接被排除在可行域之外——這正是「安全優先」在數學上的精確表達。

更深刻的是，本質安全設計（減量、緩和）往往同時能改善目標函數：少存物料省了儲槽與保險成本、連續小型製程省了佔地、簡化流程省了維護人力。許多時候，最安全的設計恰好也是最經濟的設計——這不是巧合，而是因為「複雜、龐大、高存量」既是危害的來源，也是成本的來源。程序模擬與優化軟體（如 Aspen Plus、gPROMS）裡的安全評估模組，本質上就是在每一組候選操作條件上，先用質能平衡解出狀態、再代入風險與失控判據檢查約束是否滿足——製程安全提供約束條件，優化學在約束內尋找最佳解。

重點回顧

• 危害 ≠ 風險：危害是傷害的「潛能」、無法輕易消除；風險是「頻率 × 後果」、可以被管理。降低風險有「減頻率」與「減後果」兩條路。
• 事故的本質是失控釋放：幾乎所有重大工安都是「被約束的能量或物質失去控制」。危害辨識就是用 HAZOP 等結構化方法，系統性地問「哪裡會打破質能平衡」。
• 風險要量化：QRA 用輸送方程（孔口流、擴散模型）算後果、用故障樹算頻率，把抽象危險變成可與法規比對的數字。
• 本質安全優於末端防護：減量、替代、緩和、簡化是首選；無法消除的危害才用多層獨立保護層攔截，事故機率隨層數指數下降——但前提是各層真正獨立、無共因失效。
• 熱失控是指數對線性的競賽：放熱反應的產熱隨溫度指數增長、移熱僅線性增長；安全裕度必須對最壞情境算，「正常點安全」不等於安全。
• 安全是優化的硬約束：把安全寫成程序優化的約束，優化器在安全可行域內找最佳解；本質安全設計常與經濟性一致。

深入探討（研究所視角）

研究所層級的製程安全，會從「靜態的危害辨識與經驗法則」走向「動態建模、機率推論與資料驅動的智慧監測」。幾個值得深入的前沿方向：

1. 動態安全與失控反應的數學分支（dynamic process safety & runaway bifurcation）。 前面用「指數 vs 線性」直觀地描述了熱失控，但嚴謹的分析要動用動態系統理論（dynamical systems theory）。把反應器的質量與能量平衡寫成一組耦合的非線性微分方程後，可以分析其穩態的穩定性（stability）與分歧（bifurcation）：在某個臨界參數（如冷卻溫度、進料速率）下，原本穩定的低溫穩態會突然消失或變得不穩，系統「跳」到高溫失控分支。Semenov 與 Frank-Kamenetskii 的經典理論給出了熱爆炸的臨界判據，而現代研究進一步用參數連續法（continuation method）繪製完整的安全操作邊界圖，量化「離失控還有多遠」。

2. 韌性工程與系統性安全觀（resilience engineering & systems thinking）。 傳統安全分析把事故看成「一連串失效的線性疊加」（如骨牌、瑞士起司模型），但博帕爾、深水地平線等災難顯示，複雜系統的事故往往是非線性的交互作用與組織因素所致。STAMP（Systems-Theoretic Accident Model and Processes）等新一代框架，把安全視為一個控制問題：事故源於控制結構失效，而非單一零件損壞。這把製程安全從「找壞零件」提升到「理解整個社會–技術系統如何維持安全」，是當代安全科學的範式轉移。

3. 資料驅動的異常偵測與故障診斷（data-driven fault detection）。 現代工廠佈滿感測器，每秒產生海量的溫度、壓力、流量資料。研究者運用多變量統計過程控制（如主成分分析 PCA）與機器學習，在製程數據中即時偵測「偏離正常運轉軌跡」的早期徵兆，在人類操作員察覺之前就發出預警。這把製程安全從「事前紙上分析」延伸到「運轉中的即時智慧監測」，也與 Uedu 所強調的多模態資料整合精神相通——只是這裡監測的對象從學習者換成了製程本身。

4. 安全–經濟整合最佳化與不確定性下決策（integrated safety-economic optimization under uncertainty）。 真實設計中，失效機率、洩漏後果、需求波動都帶有不確定性。研究前沿把安全約束從「確定性硬約束」推廣到機率約束（chance constraint）——允許約束以極高機率（如 99.9%）成立，再在不確定性下求最佳設計。這需要結合隨機規劃（stochastic programming）、強健最佳化（robust optimization）與蒙地卡羅模擬，在「安全」與「經濟」之間找到在風險意義下最優的平衡點。

把這四個方向串起來，你會看到製程安全早已不是一套靜態的檢核表，而是一門融合動態系統、控制理論、資料科學與最佳化決策的活躍學科。它的核心精神始終如一：化學工程把分子尺度的化學放大成工業尺度的生產，而製程安全，正是確保這場放大不會以災難收場的那道防線。 從博帕爾的午夜到今天每一座安靜運轉的工廠，這道防線背後，是一代代化學工程師把「危害」與「風險」算得越來越清楚的努力。
