為什麼一顆手機電池，和一座生鏽的鐵橋，講的是同一件事？

為什麼一顆手機電池，和一座生鏽的鐵橋，講的是同一件事？

每天早上你滑開手機，鋰離子電池（lithium-ion battery）正悄悄把化學能轉成電能；同一時間，海邊一座鋼橋的橋墩，鐵正一點一點氧化成鏽，把金屬白白送回大自然。一個是我們想要的反應，一個是我們拼命想阻止的反應——但在化學工程師眼中，它們其實是同一套原理的兩個方向。

電池放電、金屬腐蝕、工業電解製氯、電鍍、燃料電池發電，這些看似毫不相干的現象，全都屬於電化學工程（electrochemical engineering）。它的核心只有一句話：讓電子在電極與離子之間有序地轉移，並把這個轉移變成可控、可計量、可放大的程序。

一般化學反應靠分子直接碰撞交換電子，反應放出的能量多半變成熱。電化學反應的高明之處，是把「給出電子」與「接收電子」這兩件事，在空間上分開——強迫電子繞一圈外部電路再回來。這一繞，電子就能驅動馬達、點亮螢幕；反過來，外加電壓也能逼著本來不會自發的反應發生。電化學工程，就是設計這條「電子高速公路」與「離子車道」的學問。

兩個電極、一條外部電路：電化學電池的骨架

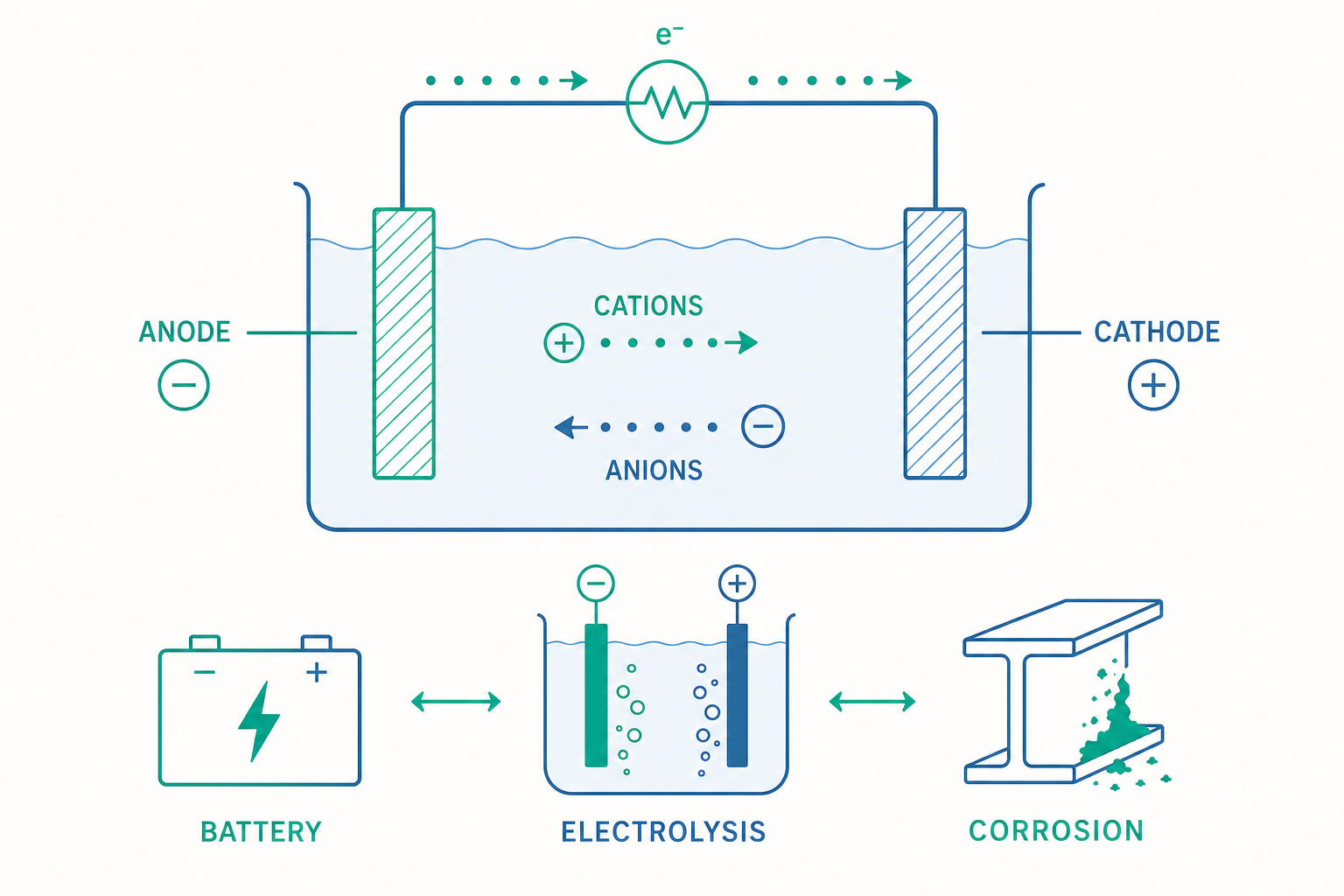

任何電化學系統，骨架都是一個電化學電池（electrochemical cell），由三個元件組成：

• 陽極（anode）：發生氧化（oxidation）的電極，物質在此失去電子。
• 陰極（cathode）：發生還原（reduction）的電極，物質在此得到電子。
• 電解質（electrolyte）：含離子的介質（液體、凝膠或固體），讓離子在兩極間移動，形成內部迴路。

記住一個不會搞錯的口訣：「氧化失電子在陽極，還原得電子在陰極」。無論是電池、電解槽還是腐蝕，這條規則永遠成立。

電池可分為兩大類，差別在於反應是否自發：

連接兩者的橋樑，是熱力學裡最優雅的一條關係式：

$$ \Delta G = -nFE $$

其中 $\Delta G$ 是反應的吉布斯自由能變化（$\mathrm{J/mol}$），$n$ 是每莫耳反應轉移的電子數，$F$ 是法拉第常數（Faraday constant）$\approx 96{,}485\ \mathrm{C/mol}$（一莫耳電子帶的電量），$E$ 是電池電位（$\mathrm{V}$）。

這條式子把「化學家關心的 $\Delta G$」和「工程師量得到的電壓 $E$」直接綁在一起：只要 $E > 0$，反應自發、可以發電；要讓 $E < 0$ 的反應發生，就得從外部灌進電壓。電化學工程的所有設計，幾乎都圍著這個 $E$ 打轉。

平衡電位與能斯特方程：濃度如何改變電壓

每個半反應在標準狀態（25 °C、活度為 1）下，都有一個標準電極電位（standard electrode potential）$E^\circ$，可從電化學序表查得。把陰極的 $E^\circ$ 減去陽極的 $E^\circ$，就得到整個電池的標準電位：

$$ E^\circ_{\text{cell}} = E^\circ_{\text{cathode}} - E^\circ_{\text{anode}} $$

但真實的電池很少剛好在標準狀態。當反應物與生成物的濃度（嚴格說是活度）偏離 1 時，電位會隨之改變，這由能斯特方程（Nernst equation）描述：

$$ E = E^\circ - \frac{RT}{nF} \ln Q $$

其中 $R$ 是氣體常數（$8.314\ \mathrm{J/(mol \cdot K)}$），$T$ 是絕對溫度（K），$Q$ 是反應商（reaction quotient，生成物活度與反應物活度的比值）。

在 25 °C（298 K）並換成常用對數，可化為工程師最愛用的形式：

$$ E = E^\circ - \frac{0.0592}{n} \log Q \quad (\text{單位：V}) $$

這條式子的工程意義很實際：電池放電時，反應物被消耗、生成物累積，$Q$ 變大，$E$ 就慢慢下降——這正是手機電量從 100 % 掉到 1 % 時，電壓曲線一路滑落的根本原因。能斯特方程也是 pH 計、溶氧電極、各種離子選擇電極（ion-selective electrode）能「用電壓量濃度」的理論基礎。

法拉第定律：電流與物質的精確兌換

如果說能斯特方程管的是「電壓」，那法拉第電解定律（Faraday's laws of electrolysis）管的就是「數量」。它把通過的電量與電極上反應的物質量精確掛鉤，是電化學程序設計與物料平衡（material balance）的命脈：

$$ m = \frac{Q_{\text{charge}} \, M}{n F} = \frac{I \, t \, M}{n F} $$

其中 $m$ 是電極上反應掉（或析出）的質量（g），$Q_{\text{charge}} = I \cdot t$ 是通過的總電量（庫侖，$I$ 為電流安培、$t$ 為時間秒），$M$ 是莫耳質量（$\mathrm{g/mol}$），$n$ 是每莫耳產物轉移的電子數，$F$ 是法拉第常數。

這條式子之所以重要，是因為它讓電化學程序的產量完全可計算、可調度：想多鍍一倍的銅，就把電流或時間加倍；想知道一座電解廠一天耗多少電，把產量代回去就能反推。它是把實驗室電化學「放大成工廠」的第一塊基石。

但現實中不是每一個電子都乖乖去做我們要的反應，有些電子跑去做副反應（如電解水時析出氫氣、氧氣）。因此引入電流效率（current efficiency）$\eta_I$：

$$ \eta_I = \frac{\text{實際產物質量}}{\text{理論產物質量（由法拉第定律計算）}} \times 100\% $$

電流效率是評估電解槽好壞的關鍵指標。電流效率低，代表大量電力被浪費在副反應上——對動輒耗用龐大電力的氯鹼工業（chlor-alkali process）或電解鋁來說，每提升一個百分點的電流效率，都是可觀的成本節省。

為什麼真實電壓總是「不如預期」：過電位與極化

理論上由能斯特方程算出的電位是「理想值」，但只要電流一通過，真實電壓就會偏離理想值——放電的電池電壓比理論低，電解槽需要的電壓比理論高。這個差距叫過電位（overpotential）$\eta$，是電化學工程裡最現實、最花錢的一環。

過電位來自三種「阻力」：

1. 活化過電位（activation overpotential）：電子轉移反應本身有能障，像翻過一座山，需要額外推力。由塔費爾方程（Tafel equation）描述： $$ \eta_{\text{act}} = a + b \log |i| $$ 其中 $i$ 是電流密度（current density，單位面積的電流 $\mathrm{A/m^2}$），$a$、$b$ 為與電極材料、觸媒相關的常數。觸媒（catalyst）的角色，就是把山降低、減小 $\eta_{\text{act}}$——燃料電池用昂貴的鉑就是為了這個。

2. 濃度過電位（concentration overpotential）：反應太快，電極表面的反應物來不及補充（質傳跟不上），濃度被「抽乾」，電位因此偏移。這把電化學和質量傳遞直接連在一起：攪拌、提高流速、設計更好的流場，都是為了壓低這項過電位。

3. 歐姆過電位（ohmic overpotential）：電解質與電極本身有電阻，電流通過時依歐姆定律（$\Delta V = iR$）產生壓降，並以焦耳熱（$P = i^2 R$）形式散失。縮短電極間距、提高電解質導電度，就能減少這項損失。

於是，一個電解槽實際需要的操作電壓（cell voltage）是各項相加：

$$ E_{\text{cell}} = E_{\text{eq}} + |\eta_{\text{act}}| + |\eta_{\text{conc}}| + iR_{\Omega} $$

每一項過電位都對應到一筆能量損失（最後多半變成熱）。電化學工程師的核心任務，就是透過選觸媒、改流場、優化電極結構，把這些「多付的電壓」壓到最低——這正是優化學思維最直接的應用場域：在固定產量下最小化單位產品能耗。

同一枚硬幣的反面：腐蝕

理解了電池，腐蝕（corrosion）就一目了然——它其實是一個我們不想要的、自發的原電池。鐵在潮濕空氣中生鏽，本質是鐵的局部區域當了陽極，把電子送給另一處當陰極的氧氣：

• 陽極（鐵溶解）：$\mathrm{Fe \rightarrow Fe^{2+} + 2e^-}$
• 陰極（氧還原）：$\mathrm{O_2 + 2H_2O + 4e^- \rightarrow 4OH^-}$

電子在金屬內部流動、離子在水膜中移動，剛好湊成一個微型原電池，鐵就這樣被一點一點溶解掉。

既然腐蝕是電化學，防鏽當然也用電化學手段：

• 陰極保護（cathodic protection）：接一塊更活潑的金屬（如鋅、鎂）當「犧牲陽極（sacrificial anode）」，讓它替鐵被氧化。船體、地下管線、海洋鋼構幾乎都用這招。
• 塗層與鈍化（passivation）：在金屬表面形成緻密氧化膜（不鏽鋼之所以不鏽，靠的就是表面那層鉻氧化膜），把金屬與環境隔開。

把「設計電池」和「防止腐蝕」放在一起教，正是電化學工程最迷人的地方：同一組方程式，往一個方向用是發電，往另一個方向用是防鏽。

看一個例子

某電鍍廠要在面積 $A = 0.50\ \mathrm{m^2}$ 的鋼板上電鍍一層銅，反應為 $\mathrm{Cu^{2+} + 2e^- \rightarrow Cu}$。已知操作電流密度 $i = 200\ \mathrm{A/m^2}$，電流效率 $\eta_I = 95\%$，要求鍍上 $m = 50\ \mathrm{g}$ 的銅。請估算所需時間，並計算若槽電壓為 $2.0\ \mathrm{V}$ 時的耗電量。已知 $M_{\mathrm{Cu}} = 63.5\ \mathrm{g/mol}$，$n = 2$，$F = 96{,}485\ \mathrm{C/mol}$。

第一步：理論所需電量。 由法拉第定律反解 $Q_{\text{charge}}$：

$$ Q_{\text{theo}} = \frac{m \, n \, F}{M} = \frac{50 \times 2 \times 96{,}485}{63.5} \approx 1.52 \times 10^{5}\ \mathrm{C} $$

第二步：修正電流效率。 因為只有 95 % 的電子真正去鍍銅，實際要通過的電量更多：

$$ Q_{\text{actual}} = \frac{Q_{\text{theo}}}{\eta_I} = \frac{1.52 \times 10^{5}}{0.95} \approx 1.60 \times 10^{5}\ \mathrm{C} $$

第三步：計算總電流與所需時間。 總電流 $I = i \times A = 200 \times 0.50 = 100\ \mathrm{A}$，於是：

$$ t = \frac{Q_{\text{actual}}}{I} = \frac{1.60 \times 10^{5}}{100} = 1{,}600\ \mathrm{s} \approx 27\ \text{分鐘} $$

第四步：估算耗電量。 電能 $W = E_{\text{cell}} \times Q_{\text{actual}}$：

$$ W = 2.0 \times 1.60 \times 10^{5} = 3.2 \times 10^{5}\ \mathrm{J} \approx 0.089\ \mathrm{kWh} $$

這個範例完整走過電化學程序設計的標準路徑：先用法拉第定律算理論電量 → 用電流效率修正 → 由電流密度與面積定出操作時間 → 由槽電壓算能耗。 同一套流程，放大到一座年產數十萬噸的電解廠，骨架完全一樣，只是數字變大、優化的回報變高。

重點回顧

• 電化學工程的核心是把氧化（陽極失電子）與還原（陰極得電子）在空間上分開，強迫電子走外部電路，使反應變得可控、可計量、可放大。
• 熱力學橋樑 $\Delta G = -nFE$ 把化學能與電壓綁在一起：$E > 0$ 可自發發電（原電池），$E < 0$ 需外加電壓（電解槽）。
• 能斯特方程 說明電壓如何隨濃度（反應商 $Q$）變化，是電池放電電壓下滑與各種感測電極的理論基礎。
• 法拉第定律 $m = It M /(nF)$ 把電量與物質量精確兌換，是電化學程序物料平衡與產量估算的命脈；搭配電流效率評估副反應損耗。
• 過電位（活化、濃度、歐姆三項）是真實電壓偏離理想值的原因，每一項都是能量損失；觸媒、流場與電極設計就是為了把它壓低。
• 腐蝕是反向的原電池，同一套方程式既能設計電池，也能解釋並防止金屬生鏽（陰極保護、鈍化）。

深入探討（研究所視角）

進入研究所層次，電化學工程從「平衡與穩態」走向「動力學、輸送與多物理場耦合」。以下幾條主線值得延伸：

一、電極動力學的微觀基礎——Butler–Volmer 方程。 塔費爾方程只是高過電位下的近似，更完整的電極反應速率由 Butler–Volmer 方程描述：

$$ i = i_0 \left[ \exp\!\left(\frac{\alpha_a F \eta}{RT}\right) - \exp\!\left(-\frac{\alpha_c F \eta}{RT}\right) \right] $$

其中 $i_0$ 是交換電流密度（exchange current density），反映平衡時正逆反應的內在速率；$\alpha_a$、$\alpha_c$ 是電荷轉移係數。在 $\eta$ 很大時，其中一項可忽略，方程便退化成塔費爾形式。這條式子是燃料電池、電解槽、電池設計時模擬極化曲線（polarization curve）的核心。

二、輸送與反應的耦合——電化學的「對流-擴散-遷移」方程。 電解質中的離子受三種驅動：濃度梯度（擴散）、流體運動（對流）、電場（遷移，migration）。離子通量由 Nernst–Planck 方程統一描述：

$$ N_i = -D_i \nabla C_i - z_i \frac{F}{RT} D_i C_i \nabla \phi + C_i \mathbf{v} $$

三項依序為擴散、遷移、對流，$\phi$ 為電位、$z_i$ 為離子電荷數、$\mathbf{v}$ 為流體速度場。它本質上是質傳方程（費克定律）加上電場驅動項，把電化學牢牢綁進三大輸送現象的框架裡。求解時還需搭配電荷守恆與電中性條件，往往得靠數值模擬（如有限元素法）。

三、優化視角——電化學程序的多目標設計。 從優化學角度，電解槽設計是典型的多目標權衡：提高電流密度能加快產量、縮小設備（降低資本支出 CAPEX），但活化與歐姆過電位隨之上升、能耗增加（提高營運支出 OPEX）。最佳操作點落在「單位產品總成本最小」處，可建構成帶限制式的最適化問題——例如在固定產量下，以 $E_{\text{cell}}(i)$ 對電流密度 $i$ 求極值，平衡產能與電耗。這正是把前述能斯特、法拉第、過電位三組方程整合進程序系統工程（process systems engineering）的入口。

四、前沿應用。 當代電化學工程的重心正快速擴張：鋰電池與固態電池（solid-state battery）的電極/電解質界面工程、質子交換膜燃料電池（PEMFC）與電解產氫（綠氫，green hydrogen）、二氧化碳電化學還原（$\mathrm{CO_2}$ reduction）製化學品、液流電池（flow battery）用於大規模儲能。這些題目共同的挑戰，都是在「界面動力學 × 離子輸送 × 熱管理 × 成本」之間找到最佳解——而支撐它們的，始終是本文這套從 $\Delta G = -nFE$ 出發的基本骨架。
