BJT 進階：小訊號模型、三組態與 Miller 效應的全面解析

為什麼你的放大器在高頻會「沒力」？

你已經會算 $I_B$、乘上 $\beta$ 得到 $I_C$，也知道把工作點架在放大區正中央。但如果有人問你：「同樣一顆電晶體，為什麼接成共射極（CE）就有電壓增益、接成共集極（CC）就幾乎沒有電壓增益卻能驅動喇叭？」或者「為什麼增益在幾百 kHz 以上開始狂掉、相位開始亂跑？」——這些問題，光靠 $I_C = \beta I_B$ 是答不出來的。

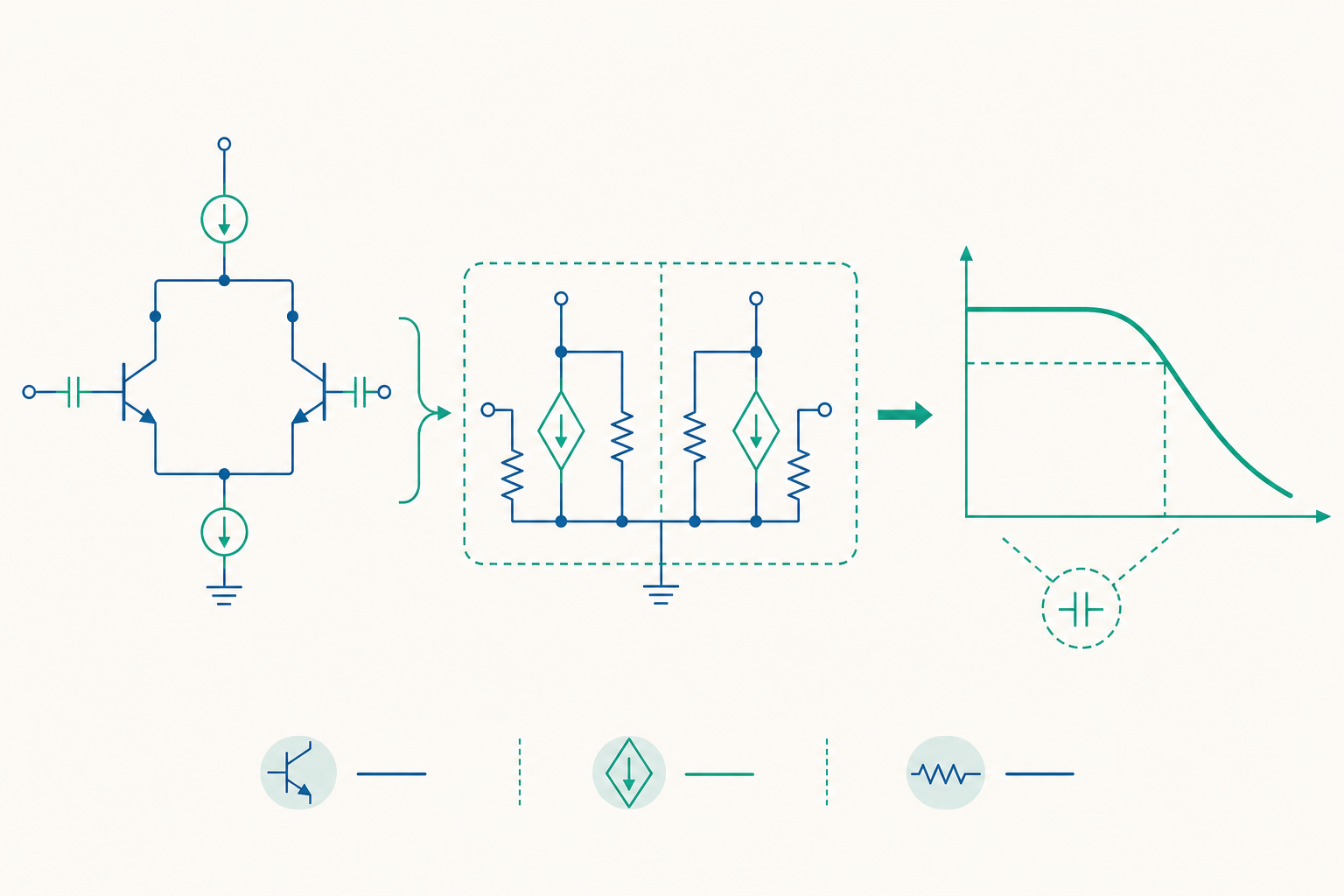

進階篇要做的，是把 BJT 從「一個會放大電流的黑盒子」拆解成一個可以手算交流行為的小訊號等效電路，然後用它去解釋三種組態、偏壓穩定度、Miller 效應，最後走到差動對與電流鏡這些類比 IC 的真正心臟。這一篇假設你已經熟悉直流偏壓三步驟，我們直接從「交流」這個維度切入。

小訊號的世界：混合 $\pi$ 模型

入門時我們把工作點（DC operating point）架好，是為了讓訊號有空間擺動。現在把直流凍結，只看疊加在工作點上的微小擾動。在這個「小訊號」框架裡，BJT 不再是非線性元件，而是一組線性的電阻與受控電流源——這就是混合 $\pi$ 模型（hybrid-$\pi$ model）。

核心是三個量。第一個是轉導（transconductance），描述 $v_{be}$ 的微小變化如何驅動集極電流：

$$ g_m = \frac{I_C}{V_T}, \quad V_T = \frac{kT}{q} \approx 26\,\text{mV（室溫）} $$

注意 $g_m$ 只取決於偏壓電流 $I_C$，與 $\beta$ 無關。這是整篇文章最重要的一句話：在固定偏流下，這顆電晶體的「跨導實力」就被釘死了。

第二個是基極輸入電阻 $r_\pi$，連接 $b$ 與 $e$：

$$ r_\pi = \frac{\beta}{g_m} = \frac{\beta V_T}{I_C} $$

第三個是輸出電阻 $r_o$，來自厄利效應（Early effect），連接 $c$ 與 $e$：

$$ r_o = \frac{V_A}{I_C} $$

其中 $V_A$ 是厄利電壓。把這三者畫成電路：$b$ 到 $e$ 之間是 $r_\pi$，$c$ 到 $e$ 之間並聯一個受控電流源 $g_m v_{be}$ 與電阻 $r_o$。所有交流分析——無論多複雜的放大器——都從這張圖長出來。

值得停下來品味的是 $g_m r_o$ 這個無因次量：

$$ g_m r_o = \frac{I_C}{V_T}\cdot\frac{V_A}{I_C} = \frac{V_A}{V_T} $$

它與偏流無關，是這顆電晶體的「本質增益（intrinsic gain）」上限。典型 $V_A = 100\,\text{V}$、$V_T = 26\,\text{mV}$，得 $g_m r_o \approx 3800$——這是單顆 BJT 在理想負載下能達到的電壓增益天花板。

三種組態：同一顆電晶體的三種用法

把訊號從哪隻腳進、哪隻腳出，會得到三種組態，各有鮮明性格。記憶法是「哪隻腳交流接地，就叫共哪極」。

共射極（CE） 是放大電壓的主力，增益約為 $A_v = -g_m R_C$，負號代表反相。它輸入輸出都有不錯的增益，但輸入阻抗只有 $r_\pi$（幾 $\text{k}\Omega$），且高頻表現最差（待會講 Miller 就懂）。

共集極（CC），又叫射極隨耦器（emitter follower），電壓增益接近 $1$ 而且不反相，乍看「沒用」。但它的本事在阻抗轉換：輸入阻抗極高、輸出阻抗極低，能把一個虛弱、怕被拉垮的訊號源，轉成一個「有力氣」去推動低阻抗負載（如喇叭、長纜線）的訊號。它是電路裡的緩衝器。

共基極（CB） 輸入阻抗低、不反相、電流增益約 $1$，單獨用得少；但它沒有 Miller 效應，高頻特性極佳，常與 CE 疊成 cascode 來兼得增益與頻寬。

偏壓穩定度：為什麼工程師討厭 $\beta$

入門我們假設 $\beta = 100$ 算得很開心。但 $\beta$ 是 BJT 裡最「不聽話」的參數：同型號不同批次可能從 $80$ 到 $300$，而且隨溫度上升而增加。若你的工作點直接正比於 $\beta$，那量產時每顆電路的工作點都不一樣，溫度一變還會漂移到飽和或截止——放大器就「歪掉」了。

對策是射極退化（emitter degeneration）加分壓器偏壓。在射極串一個電阻 $R_E$，並用 $R_1$、$R_2$ 分壓固定基極電壓 $V_B$。關鍵在於只要分壓器的電流遠大於 $I_B$，基極電壓就由分壓比決定、與 $\beta$ 無關：

$$ V_B = V_{CC}\frac{R_2}{R_1 + R_2}, \qquad I_C \approx I_E = \frac{V_B - V_{BE}}{R_E} $$

看出妙處了嗎？$I_C$ 的式子裡完全沒有 $\beta$。$R_E$ 提供了負回授：若 $I_C$ 因溫度想上升，$R_E$ 上的壓降跟著上升，把 $V_{BE}$ 壓低，又把 $I_C$ 拉回來。這是用負回授換取穩定度，代價是 $R_E$ 也吃掉一部分交流增益（除非並聯旁路電容 $C_E$ 把它在交流上短路掉）。

動手算一下

設 $V_{CC} = 12\,\text{V}$，$R_1 = 47\,\text{k}\Omega$、$R_2 = 10\,\text{k}\Omega$、$R_C = 2.2\,\text{k}\Omega$、$R_E = 1\,\text{k}\Omega$，$V_{BE} = 0.7\,\text{V}$。求工作點與 CE 增益，並驗證它對 $\beta$ 不敏感。

步驟一：基極電壓。

$$ V_B = 12 \times \frac{10}{47 + 10} = 12 \times 0.1754 \approx 2.11\,\text{V} $$

步驟二：射極與集極電流。

$$ I_E = \frac{V_B - V_{BE}}{R_E} = \frac{2.11 - 0.7}{1\,\text{k}\Omega} = \frac{1.41}{1\,\text{k}\Omega} = 1.41\,\text{mA} \approx I_C $$

步驟三：集極–射極電壓，確認在放大區。

$$ V_{CE} = V_{CC} - I_C(R_C + R_E) = 12 - 1.41\times(2.2 + 1) = 12 - 4.51 = 7.49\,\text{V} $$

$V_{CE} = 7.49\,\text{V}$ 遠離飽和（$\approx 0.2\,\text{V}$）也遠離截止，工作點漂亮地落在中段。

步驟四：對 $\beta$ 的不敏感性。 把 $\beta$ 從 $100$ 改成 $300$，$V_B$ 與 $I_E$ 的式子都不含 $\beta$，所以 $I_C$ 幾乎不動（只有 $I_B = I_C/\beta$ 那一點點分流誤差變更小）。這正是分壓器偏壓的價值。

步驟五：小訊號增益。 先求 $g_m$：

$$ g_m = \frac{I_C}{V_T} = \frac{1.41\,\text{mA}}{26\,\text{mV}} \approx 54\,\text{mS} $$

若 $C_E$ 把 $R_E$ 在交流上旁路掉，CE 增益為：

$$ A_v = -g_m R_C = -54\,\text{mS}\times 2.2\,\text{k}\Omega \approx -119 $$

若不旁路 $R_E$，增益降為 $A_v \approx -R_C/R_E = -2.2$，但換來更平坦的增益與更線性的失真表現。這個「穩定度 ↔ 增益」的取捨，是類比設計每天都在做的決定。

Miller 效應：高頻增益消失的真兇

回到開頭的問題：CE 放大器在高頻為什麼沒力？罪魁是集極–基極之間那顆小小的接面電容 $C_\mu$（也寫成 $C_{bc}$）。它跨接在輸入（基極）與輸出（集極）之間，而輸出相對輸入是反相、放大 $|A_v|$ 倍的。

Miller 定理告訴我們：一個跨接在輸入輸出之間、增益為 $-A_v$ 的阻抗，從輸入端看進去會被放大成 $(1 + A_v)$ 倍。於是 $C_\mu$ 在輸入端等效成一顆巨大的電容：

$$ C_{\text{Miller}} = C_\mu (1 + |A_v|) $$

若 $A_v = -119$、$C_\mu = 3\,\text{pF}$，輸入端就憑空多出 $3 \times 120 = 360\,\text{pF}$！這顆放大後的電容與訊號源電阻形成低通濾波器，把高頻增益狠狠砍掉。這就是為什麼 CE 組態雖然增益高，頻寬卻最差。

解法之一是 cascode：在 CE 之上疊一級 CB。CB 級把 CE 的集極電壓「釘」住，使 CE 級看到的電壓增益趨近 $-1$，於是 $C_\mu$ 幾乎不被 Miller 放大，頻寬大幅改善——同時 CB 級在上方恢復整體電壓增益。這就是為什麼幾乎所有高頻、寬頻放大器都用 cascode 結構。

衡量電晶體高頻極限的指標是截止頻率 $f_T$（電流增益降到 $1$ 的頻率）：

$$ f_T = \frac{g_m}{2\pi(C_\pi + C_\mu)} $$

$f_T$ 正比於 $g_m$、正比於偏流——這也解釋了為何高頻電路常用較大的偏流：用功耗換速度。

差動對與電流鏡：類比 IC 的心臟

到目前為止都是單顆電晶體。但真正的類比 IC（運算放大器、比較器）建立在兩個「成對」的結構上，它們之所以強大，正是因為靠的是兩顆電晶體的「匹配」而不是絕對值——這在 IC 製程上恰好最容易達成。

差動對（differential pair） 是兩顆射極接在一起、由一個共用電流源 $I_{\text{tail}}$ 供電的 BJT。它放大兩個輸入的差，而對兩者共有的部分（共模，如電源雜訊、溫漂）天生抑制。差動半邊的轉導為 $g_m = I_C/V_T$，其中 $I_C = I_{\text{tail}}/2$。共模抑制比（CMRR）是衡量它「只聽差、不聽共」能力的指標，也是運放最寶貴的性質之一。差動對能抗溫漂，是因為兩顆電晶體並排在同一晶片、同一溫度，$V_{BE}$ 的漂移彼此抵消。

電流鏡（current mirror） 則用一顆「二極體接法」的參考電晶體，把一個參考電流 $I_{\text{ref}}$ 複製到另一顆匹配電晶體上。因為兩顆共用同一個 $V_{BE}$、$I_S$ 又匹配，由 Ebers–Moll 的指數律 $I_C = I_S e^{V_{BE}/V_T}$ 可知兩者集極電流相等。電流鏡同時扮演偏流源與主動負載：用它取代 CE 的 $R_C$，等效負載變成 $r_o$ 級的高阻抗，單級增益就能逼近本質增益 $g_m r_o \approx V_A/V_T$ 的數千倍——這是運放第一級能有巨大增益的祕密。

重點回顧

• 小訊號三件套：$g_m = I_C/V_T$（只看偏流）、$r_\pi = \beta/g_m$、$r_o = V_A/I_C$，三者構成混合 $\pi$ 模型，是所有交流分析的起點。
• 本質增益 $g_m r_o = V_A/V_T$ 與偏流無關，是單顆 BJT 的電壓增益天花板（約數千倍）。
• 三組態各司其職：CE 放大電壓（反相）、CC 當低阻抗緩衝、CB 做高頻 cascode。
• 分壓器加 $R_E$ 偏壓 用負回授讓 $I_C$ 與 $\beta$ 解耦，換取量產與溫度穩定度。
• Miller 效應 把 $C_\mu$ 放大 $(1+|A_v|)$ 倍，是 CE 頻寬受限的元兇；cascode 與差動對／電流鏡是進階電路的關鍵解方。

深入探討（研究所視角）

把小訊號模型再往下推，會碰到幾個值得研究所層級深思的議題。

Gummel–Poon 與高階注入。 入門的 $I_C = I_S e^{V_{BE}/V_T}$ 在中等電流區成立，但在大電流下會出現高階注入（high-level injection）：注入基極的少數載子濃度逼近摻雜濃度，使指數斜率從 $V_T$ 退化到 $2V_T$（理想因子趨近 $2$），$\beta$ 隨之下滑。Gummel–Poon 模型用基極電荷 $Q_B$ 統一描述厄利效應、高階注入與基極寬度調變，是 SPICE 的標準大訊號模型。畫出 $\ln I_C$ 與 $\ln I_B$ 對 $V_{BE}$ 的 Gummel plot，能一眼讀出低電流的複合電流、中段的理想區、高電流的串聯電阻與高階注入退化，是元件特性化的基本功。

雜訊與最佳源阻抗。 BJT 的雜訊由集極散粒雜訊（shot noise，$\overline{i_c^2} = 2qI_C$）與基極電阻熱雜訊（$\overline{v_n^2} = 4kT r_b$）共同決定。存在一個讓雜訊指數（noise figure）最小的最佳源阻抗 $R_{\text{opt}}$，與偏流有關——這就是為什麼低雜訊放大器（LNA）的偏流不能隨便設，要與訊號源阻抗共同最佳化。

$f_T$ 與功率的權衡，以及 SiGe HBT。 提高 $f_T$ 要靠大 $g_m$（大偏流）與薄基極（小渡越時間 $\tau_F$），但薄基極會降低 $\beta$、增大基極電阻。異質接面雙極電晶體（SiGe HBT）用能隙工程在射極—基極接面製造能障差，讓基極可以重摻雜（降 $r_b$）同時維持高 $\beta$，把 $f_T$ 推到數百 GHz，是現代毫米波與射頻電路裡 BJT 仍打敗 CMOS 的關鍵戰場。

穩定度與熱失控。 BJT 的 $V_{BE}$ 有約 $-2\,\text{mV/}^\circ\text{C}$ 的溫度係數，在功率電晶體裡會引發熱失控（thermal runaway）：局部溫度上升 → $I_C$ 上升 → 功耗上升 → 溫度更高。射極退化電阻、發射極鎮流（emitter ballasting）與負溫度補償偏壓，都是抑制這個正回授迴圈的工程手段。從這裡你會看到，BJT 不只是課本上的線性放大器，更是一個必須與熱、雜訊、頻率三方角力的真實物理元件。
