歐姆定律與克希荷夫定律

電路分析的兩條地基

幾乎所有電路問題，無論是手機裡密密麻麻的線路，還是教室裡用麵包板插出來的小燈泡電路，最後都可以歸結到兩組基本規則上。歐姆定律告訴我們「單一個元件」上面的電壓、電流、電阻怎麼互相牽動；克希荷夫定律則告訴我們「許多元件連成一張網路」之後，電流在交叉路口怎麼分配、電壓沿著一圈圈迴路怎麼分配。

可以這樣想：歐姆定律是認識每一個「零件」的性格，克希荷夫定律是看懂這些零件「組隊」之後的團體行為。只要把這兩件事學通，你就握有分析任何電阻電路的鑰匙。

歐姆定律：電壓、電流、電阻的三角關係

通過電阻的電流，與電阻兩端的電壓成正比；比例常數的倒數就是電阻。

寫成最常見的形式：

$$ V = IR $$

這裡的三個量可以用一個很直覺的「水管比喻」來理解：

• 電壓 $V$（單位：伏特，V）像水管兩端的「水壓差」，是推動電荷流動的推力。
• 電流 $I$（單位：安培，A）是「水流量」，也就是每秒有多少電荷流過。
• 電阻 $R$（單位：歐姆，$\Omega$）像水管的「粗細與阻塞程度」，管子越細、阻礙越大，同樣的水壓下流量就越小。

把式子移項，就得到三個一樣有用的版本：

$$ V = IR, \qquad I = \frac{V}{R}, \qquad R = \frac{V}{I} $$

換句話說，這三個量「知二求一」——任意知道其中兩個，第三個立刻算得出來。這是電路計算裡使用次數最高的一步。

一個生活感受：當你把電阻調大（例如把燈泡換成阻值更高的），在同樣的電池電壓下電流就會變小，燈就變暗；反過來把電阻調小，電流變大，但也更耗電、更容易發熱。這就是為什麼吹風機、電暖器這類「高耗電」電器，內部往往刻意設計成低電阻、讓大電流通過發熱元件。

容易誤解的地方： 歐姆定律不是「宇宙真理」，而是描述「歐姆性元件」的行為。對一般金屬電阻，在溫度穩定時 $R$ 幾乎是定值，$V$ 與 $I$ 成漂亮的正比直線。但像二極體、燈絲、電晶體這些元件，$R$ 會隨電壓或溫度改變，$V$–$I$ 關係是彎曲的，這時就不能死套 $V=IR$ 當成固定比例。入門階段我們先專注在電阻是定值的情況。

克希荷夫電流定律（KCL）：節點不囤貨

流入任一節點的電流總和，等於流出該節點的電流總和。

所謂「節點」，就是電路中三條以上導線交會的那個接點。KCL 說的其實是一件很樸素的事：電荷不會在這個接點憑空冒出來，也不會憑空消失，更不會在那裡「堆積」。流進來多少，就得流出去多少。這正是電荷守恆最直接的體現。

用車流來比喻：把節點想成一個十字路口，KCL 就是「開進路口的車子總數，等於開出路口的車子總數」——路口不會自己生出車，也不會把車吞掉。

寫成式子（規定流入為正、流出為負）：

$$ \sum I_{\text{in}} = \sum I_{\text{out}} $$

例如一個節點有 $3\,\text{A}$ 和 $2\,\text{A}$ 兩條電流流入，另有一條流出，那麼流出的那條一定是 $3 + 2 = 5\,\text{A}$。

克希荷夫電壓定律（KVL）：繞一圈回到原點

沿任一封閉迴路繞行一圈，所有電壓升與電壓降的代數和為零。

KVL 對應的是能量守恆。想像你帶著一個電荷沿著迴路走一圈，最後回到出發點：它在電池處被「抬升」電位（電壓升），在電阻處又把能量耗掉、電位「下降」（電壓降）。既然你回到了同一個點，那個點的電位只能是一個值，所以一路上升與下降必須剛好抵消。

爬樓梯的比喻很貼切：你從一樓出發，上上下下走一圈樓梯，最後又回到一樓，那麼你「淨爬升的高度」一定是零。電位就是電路裡的「高度」。

寫成式子：

$$ \sum V = 0 \quad (\text{沿封閉迴路}) $$

實務上常見的形式是：電池提供的電壓，等於迴路上各電阻分到的電壓降總和。

一個帶數字的小範例

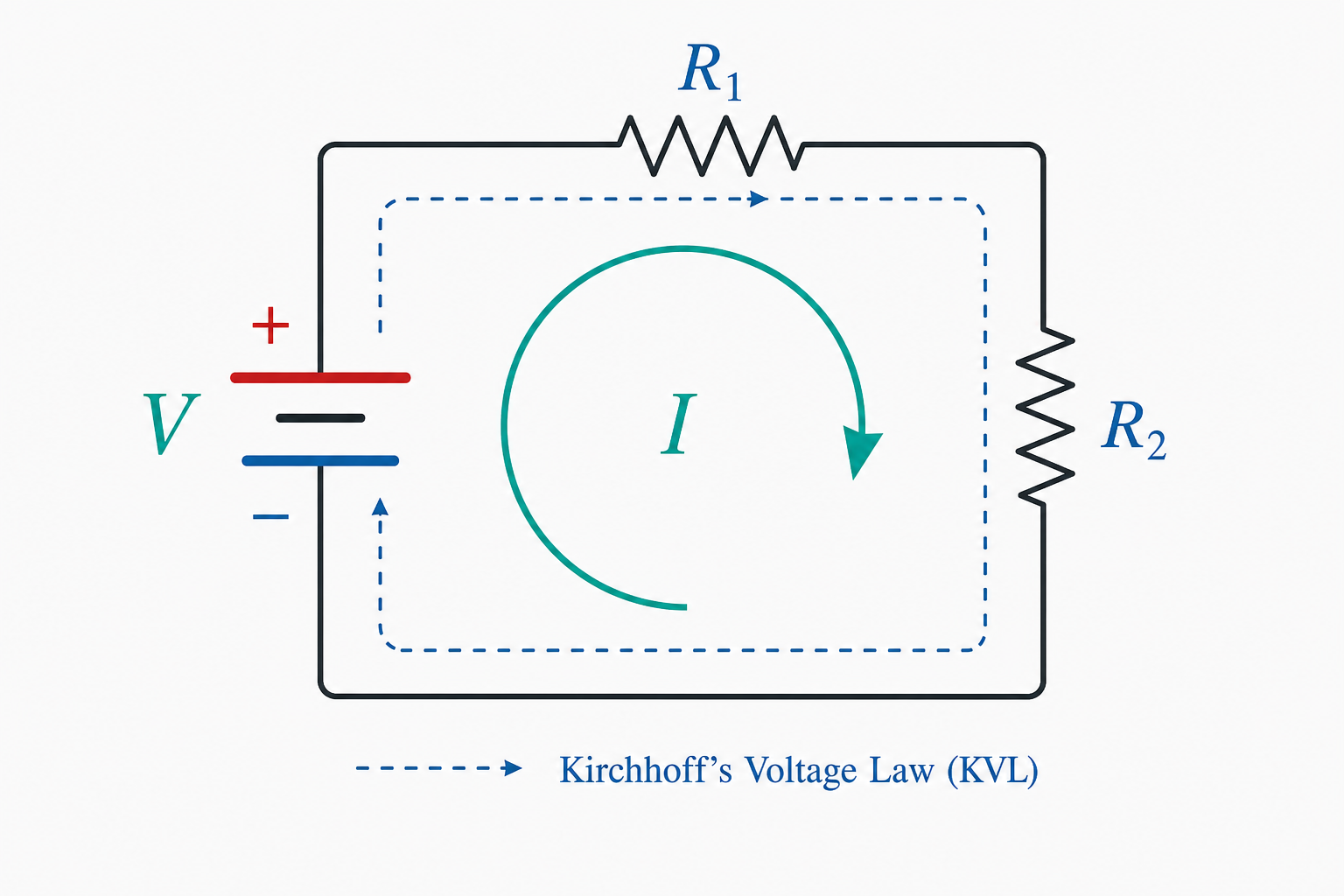

來看一個入門的串聯電路：一顆 $12\,\text{V}$ 的電池，串接兩個電阻 $R_1 = 4\,\Omega$ 與 $R_2 = 2\,\Omega$。我們想求通過電路的電流，以及每個電阻分到的電壓。

第一步：用 KVL 列方程式。 串聯電路只有一條迴路，迴路上電流都一樣，設為 $I$。電池電壓等於兩個電阻的電壓降之和：

$$ 12 = V_1 + V_2 $$

第二步：用歐姆定律把電壓換成電流。 由 $V_1 = I R_1$、$V_2 = I R_2$：

$$ 12 = I R_1 + I R_2 = I (R_1 + R_2) = I \,(4 + 2) $$

第三步：解出電流。

$$ I = \frac{12}{6} = 2\,\text{A} $$

第四步：回頭算每個電阻的電壓降。

$$ V_1 = I R_1 = 2 \times 4 = 8\,\text{V}, \qquad V_2 = I R_2 = 2 \times 2 = 4\,\text{V} $$

驗算：$8 + 4 = 12\,\text{V}$，正好等於電池電壓，符合 KVL。注意阻值較大的 $R_1$ 分到較大的電壓——這就是「分壓」的概念：在串聯電路中，電壓會依電阻比例分配。

如果改成並聯，KCL 就上場了：兩個電阻各自承受同樣的 $12\,\text{V}$，但電流會分流，阻值小的那條分到的電流較大，兩條電流在節點處相加後等於電池流出的總電流。

為什麼這兩條就夠

這是整套電路分析最迷人的地方：無論電阻網路多複雜，都不需要新的物理定律。 你只要做三件事——

1. 對每個節點寫一條 KCL（電荷守恆）；
2. 對每個獨立迴路寫一條 KVL（能量守恆）；
3. 對每個電阻套上歐姆定律 $V = IR$，把電壓與電流連起來。

把這些方程式湊在一起，就會得到一組「未知數個數恰好等於方程式個數」的聯立方程式，解出來就是電路中每一處的電流與電壓。再大、再繞的電阻網路，本質上都只是這套步驟的重複。

那後面學到的「網路定理」（如戴維寧定理、諾頓定理、節點電壓法、網目電流法）又是什麼？它們不是新的真理，而是捷徑——把上面那套手動列方程式的流程整理得更系統化、更省力，讓你面對幾十個元件時不必一條一條硬解。但拆到最底層，它們全都站在歐姆定律與克希荷夫定律這兩塊地基上。把這兩條學紮實，後面的一切都會水到渠成。

深入探討（研究所視角）

克希荷夫定律在研究所層級被系統化為圖論電路分析：以節點、分支與迴路定義關聯矩陣 A，KCL 寫成 A·i = 0、KVL 寫成 v = Aᵀe（e 為節點電位向量）。結合元件本構關係，改良節點分析法（MNA, Modified Nodal Analysis）把電路化為矩陣方程 Y·v = J，正是 SPICE 等模擬器的數學核心。

歐姆定律 V = IR 只是線性近似；真實元件常為非線性（二極體 I = I₀(e^{V/nV_T} − 1)，需 Newton–Raphson 迭代）或含記憶（電容、電感為微分關係 i = C dv/dt、v = L di/dt），使電路成為微分代數方程組（DAE），需數值積分（後向歐拉、梯形法）求解暫態。交流穩態則以相量把微分方程轉為複數阻抗 Z(jω) 的代數方程，並以拉氏轉換與轉移函數 H(s) 分析頻率響應與穩定性。再往上，當訊號波長可與電路尺寸相比時，集總模型失效，須改用分布參數（傳輸線、電報方程式）乃至完整電磁場分析。
