邏輯閘進階：從電晶體、延遲到突波的真實電路

當邏輯閘「來不及反應」：一條導線上的賽跑

你已經知道一個 AND 閘在真值表裡是怎麼運作的：輸入 $A=1$、$B=1$，輸出立刻變 $1$。但現實中沒有「立刻」這回事。電訊號要穿過電晶體、充放電寄生電容，需要時間。如果同一個訊號 $A$ 同時走了兩條長短不一的路徑才在某個閘會合，較慢的那條會「遲到」，於是輸出可能在穩定下來之前，先閃出一個本不該存在的脈衝——這就是邏輯突波（glitch）。在真值表這個理想化的世界裡它完全不存在，但它真實地讓無數電路在實驗室裡誤觸發。

入門篇把邏輯閘當成瞬時、無損耗的數學符號。進階篇要把這層理想化撕開：邏輯閘是用電晶體做成的物理裝置，它有延遲、有負載、有功耗、有競爭。理解這一層，你才真正從「會算真值表」跨到「會設計電路」。

從電晶體看一個閘：CMOS 的對偶結構

現代數位電路幾乎全用 CMOS（互補式金氧半，Complementary MOS） 製成。一個 CMOS 閘由兩半組成：上半是一群 PMOS 組成的上拉網路（pull-up network, PUN），負責在輸出該為 $1$ 時把它接到電源 $V_{DD}$；下半是一群 NMOS 組成的下拉網路（pull-down network, PDN），負責在輸出該為 $0$ 時把它接到地。

關鍵在於：PUN 與 PDN 是對偶（dual） 的——PDN 裡串聯的地方，PUN 就並聯，反之亦然。而且 CMOS 閘天生是反相的（PMOS 用 $0$ 導通、NMOS 用 $1$ 導通）。所以最自然的 CMOS 閘其實是 NAND、NOR、NOT，而不是 AND、OR。

以 2 輸入 NAND 為例，輸出 $Y = \overline{A \cdot B}$：

• PDN：兩個 NMOS 串聯（$A$、$B$ 都為 $1$ 才把輸出拉到地 $\Rightarrow Y=0$）。
• PUN：兩個 PMOS 並聯（$A$、$B$ 任一為 $0$ 就把輸出拉到 $V_{DD} \Rightarrow Y=1$）。

整個閘只要 4 顆電晶體。這就是為什麼上一篇說「NAND 是萬能閘」不只是邏輯上的漂亮結論——它在製程上也最便宜。注意：要做「真正的 AND 閘」，CMOS 得先做 NAND 再串一個反相器（NOT），總共 6 顆電晶體，比 NAND 還貴。這解釋了一個常被忽略的事實：在 CMOS 世界裡，反相邏輯（NAND/NOR）比正相邏輯（AND/OR）更原生、更省。

看一個例子：用一個閘實現 $Y=\overline{A\cdot B + C}$

這種「先 AND-OR 再整體反相」的式子，CMOS 可以用單一複合閘（compound gate / AOI 閘） 一次做完，不必拆成好幾個閘。規則就是把布林式直接「翻譯」成電晶體網路：

• PDN（NMOS，對應式子內部的 $A\cdot B + C$）：$A$、$B$ 兩顆 NMOS 串聯（對應 $A\cdot B$），再與 $C$ 那顆 NMOS 並聯（對應 $+C$）。
• PUN（PMOS，取對偶）：$A$、$B$ 兩顆 PMOS 並聯，再與 $C$ 那顆 PMOS 串聯。

總共 $3+3=6$ 顆電晶體就實現了這個三變數函數，這就是 AOI21 閘。若改用獨立的 AND、OR、NOT 閘串接，電晶體數會多得多。這種「複合閘」的設計能力，是入門真值表完全看不到、卻是實際晶片密度的關鍵。

傳播延遲：訊號要花多久才到

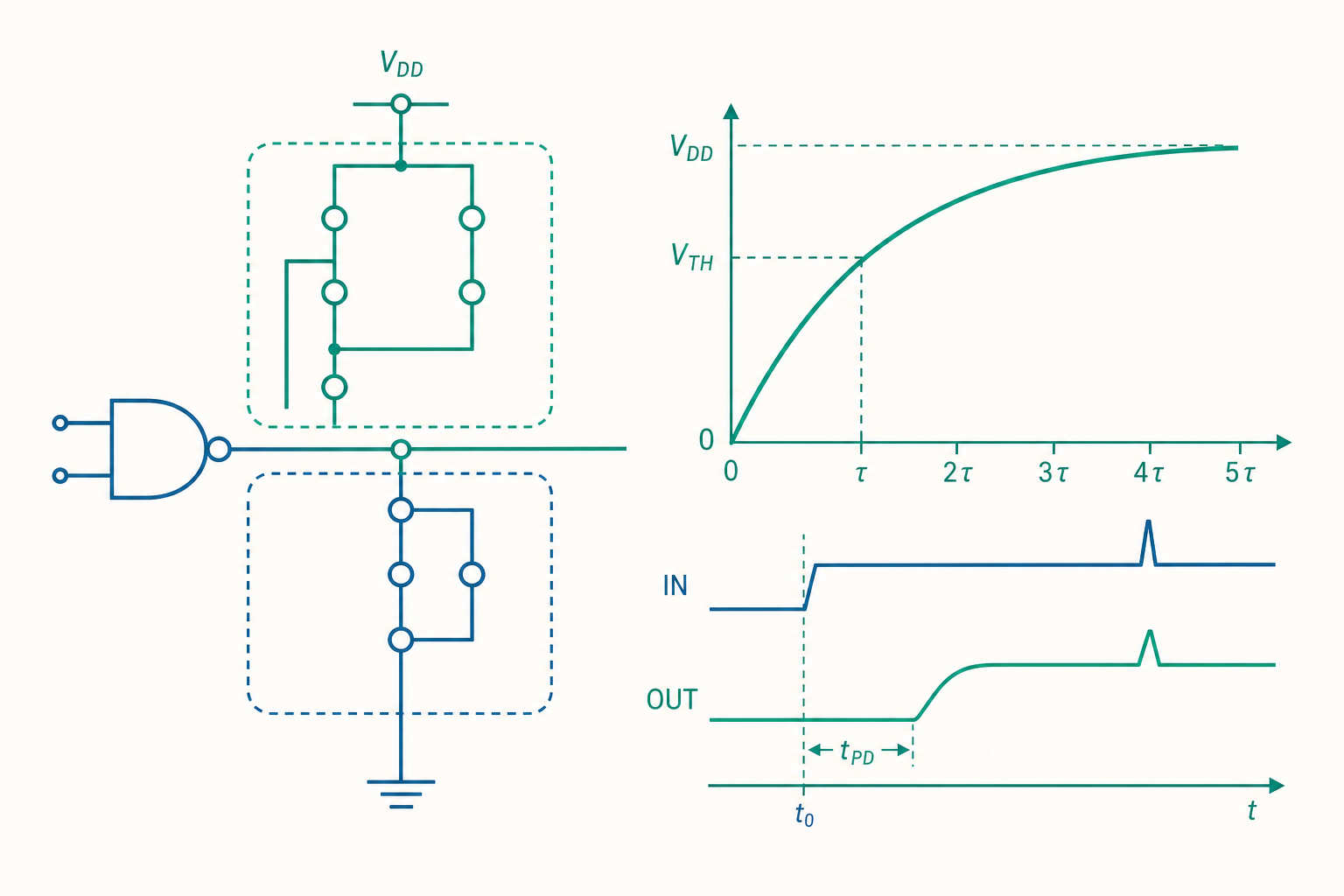

每個閘從輸入改變到輸出穩定，需要一段傳播延遲（propagation delay） $t_{pd}$。它來自電晶體導通電阻 $R$ 對下一級輸入電容 $C$ 充放電的過程，可用一階 RC 模型估算。輸出從 $V_{DD}$ 充到一半（$50\%$ 判定點）所需時間約為：

$$ t_{pd} \approx 0.69\,R_{on}\,C_L $$

其中 $0.69 = \ln 2$（因為 $V(t)=V_{DD}(1-e^{-t/RC})$，要達到 $0.5V_{DD}$ 需 $t=RC\ln 2$）。$C_L$ 是負載電容——也就是這個閘要驅動的所有下游閘的輸入電容總和。

這帶出一個入門完全不談、卻天天困擾工程師的量：扇出（fan-out）。一個閘輸出接的下游閘越多，$C_L$ 越大，延遲越長：

$$ t_{pd} = t_{p0} + k \cdot N_{\text{fanout}} $$

$t_{p0}$ 是本徵延遲（驅動自身寄生電容），$N_{\text{fanout}}$ 是扇出數，$k$ 為每多接一個負載增加的延遲。所以一條訊號不能無限制地分岔給很多閘——超過某個扇出上限就得插入緩衝器（buffer） 來「中繼放大」。

一條訊號路徑的總延遲，是路徑上各閘延遲相加。電路能跑多快，由最長路徑（關鍵路徑，critical path） 決定。時脈週期必須滿足：

$$ T_{clk} \ge t_{pd,\max} + t_{setup} + t_{skew} $$

這就是為什麼數位設計師永遠在追「縮短關鍵路徑」——它直接決定晶片的最高時脈。

競爭與突波：真值表騙了你

回到開頭那個賽跑問題。考慮這個看似已化到最簡的函數：

$$ Y = A\cdot C + \overline{A}\cdot B $$

這是一個多工器（multiplexer）：$A=1$ 選 $C$、$A=0$ 選 $B$。假設此刻 $B=1$、$C=1$，那麼不論 $A$ 是 $0$ 還是 $1$，輸出理論上都該是 $1$。可是當 $A$ 從 $1$ 切到 $0$ 的瞬間：

• 上半項 $A\cdot C$：$A$ 直接讓它從 $1$ 變 $0$（快）。
• 下半項 $\overline{A}\cdot B$：$A$ 要先經過一個 NOT 閘變成 $\overline{A}$，多了一級延遲，才讓這項從 $0$ 變 $1$（慢）。

於是出現一個時間縫隙：上半項已經掉到 $0$，下半項還沒升到 $1$，兩者瞬間都是 $0$，輸出 $Y$ 短暫地閃出一個 $0$ 突波——明明真值表說它該穩定在 $1$！這叫靜態 1 型冒險（static-1 hazard）。

動手算一下：用卡諾圖消除冒險

把上式畫成卡諾圖（變數 $A$、$B$、$C$），讓輸出為 $1$ 的格子如下（$Y=AC+\overline{A}B$）：

兩個質蘊涵項 $A\cdot C$（覆蓋右下的 $11,1$ 與 $11,0$？實際對應 $A=1,C=1$ 那兩格）與 $\overline{A}\cdot B$（覆蓋 $A=0,B=1$ 兩格）剛好「相鄰但不重疊」。冒險就發生在這兩個圈圈的邊界——也就是 $B=1,C=1$、$A$ 在切換的地方。

消除法：補上一個多餘但冗餘（redundant） 的覆蓋項，把那道邊界「橋接」起來。觀察到 $B=1$ 且 $C=1$ 時輸出恆為 $1$，於是加入冗餘項 $B\cdot C$：

$$ Y = A\cdot C + \overline{A}\cdot B + B\cdot C $$

新增的 $B\cdot C$ 在 $A$ 切換時始終維持 $1$（它根本不含 $A$），等於替輸出加了一條「永遠不放手」的支撐線，突波就被填平了。注意這裡的反直覺：為了消除冒險，我們故意違反「閘越少越好」，刻意加回一個邏輯上多餘的閘。這正是「邏輯最簡」與「時序安全」之間的取捨——入門篇教你化到最簡，進階篇告訴你最簡有時反而不安全。

補充：上面處理的是組合電路冒險。在同步時序電路裡，因為輸出只在時脈邊緣被正反器取樣，突波只要在取樣前穩定下來通常無害——這也是為什麼現代設計多採同步時脈，把冒險「容忍掉」而非全部消除。但在非同步電路、時脈閘控、或直接驅動的場合，冒險仍是真實的故障源。

功耗：閘不是免費的

入門把閘當成純邏輯，但每次它翻轉狀態都在耗電。CMOS 的動態功耗主要來自對負載電容充放電：

$$ P_{dyn} = \alpha\, C_L\, V_{DD}^2\, f $$

其中 $\alpha$ 是翻轉活動率（switching activity，平均每週期翻轉幾次）、$f$ 是時脈頻率。這條式子解釋了好幾個產業級現象：

• 降電壓最有效：功耗與 $V_{DD}^2$ 成平方關係，把電壓砍半，動態功耗降為四分之一。這是低功耗設計的第一招。
• 時脈閘控（clock gating）：把暫時用不到的模組的 $f$ 設為 $0$，動態功耗歸零。
• 此外還有靜態功耗——電晶體即使不切換也有微小漏電流（leakage）。製程越先進（電晶體越小），漏電佔比越高，這正是當代晶片功耗的主要戰場之一。

一個簡單推論：同樣一個邏輯函數，用 6 個閘實現比用 10 個閘實現，不只更省面積，活動率與總電容都更低，因此更省電。布林化簡（入門篇的主題）在這裡有了物理上的回報。

值得一提的是一種介於動態與靜態之間的損耗：短路功耗（short-circuit power）。在輸入訊號的上升／下降緣，PMOS 與 NMOS 會有一小段時間同時導通，從 $V_{DD}$ 到地形成直通電流。這也是為什麼設計師偏好陡峭的訊號邊緣（fast slew rate）——邊緣拖得越久，兩管同時開的時間越長，白白燒掉的能量越多。這個現象在純邏輯層面完全不存在，卻是高速電路功耗預算裡實實在在的一筆。

多級邏輯與技術映射：化簡之後的世界

入門篇的卡諾圖把函數化成兩級（AND-OR）的最簡式。但真實晶片是多級邏輯（multi-level logic）：用更多層、但每層更小的閘，常常總成本反而更低（面積、延遲、功耗的綜合）。例如 $Y=ab+ac+ad$ 兩級需要 3 個 AND + 1 個 OR；但因式分解成 $Y=a(b+c+d)$ 後變成 1 個 AND + 1 個 OR，閘數更少、扇入更均衡。

更進一步，技術映射（technology mapping） 是把抽象布林網路對應到實際標準元件庫（standard cell library） 中真正存在的閘（特定的 NAND2、AOI21、MUX 等，各有不同的面積/延遲/驅動強度）。這是現代 EDA（電子設計自動化）流程的核心步驟，所求的不是「最少布林運算」，而是「在這個製程庫裡，滿足時序約束下總面積/功耗最小」——一個比純布林化簡複雜得多的最佳化問題。

重點回顧

• 邏輯閘是物理裝置：CMOS 用對偶的上拉（PMOS）／下拉（NMOS）網路實現，天生反相，因此 NAND/NOR/NOT 比 AND/OR 更原生、更省電晶體。
• 傳播延遲 $t_{pd}\approx 0.69\,R_{on}C_L$ 來自 RC 充放電；負載越大（扇出越多）越慢，電路速度由關鍵路徑決定。
• 真值表騙人：路徑長短不一會造成競爭與突波（冒險），可用加入冗餘項的方式填平——這時「最簡」反而要讓步給「安全」。
• 功耗 $P_{dyn}=\alpha C_L V_{DD}^2 f$：與電壓平方成正比，是低功耗設計與布林化簡的物理動機。
• 真實設計用多級邏輯 + 技術映射，目標是製程庫下的面積/延遲/功耗最佳化，而非單純最少布林運算。
