檔案系統進階：log-structured、寫入放大與 fsync 的真相

當磁碟「就地覆寫」變成奢侈：為什麼現代檔案系統寧可一直往新地方寫？

入門篇留下了一條伏筆：寫時複製(copy-on-write, CoW)檔案系統「從不就地覆寫」，SSD 的快閃記憶體「不能就地覆寫、且有抹寫壽命」。這兩句話聽起來只是工程細節，但它們其實顛覆了一個我們習以為常的假設——「要改檔案第 5000 個位元組，就回到那個位置把它蓋掉」。

在 1990 年代之前，這個假設天經地義：硬碟(HDD)可以原地改寫任一磁區。但兩股力量同時瓦解了它。其一，記憶體越來越大，讀取越來越多被快取吸收，磁碟流量逐漸由寫入主導，而隨機寫入正是 HDD 最慢的動作（磁頭尋道 + 旋轉延遲）。其二，固態硬碟(SSD)崛起，其底層 NAND 快閃記憶體在物理上根本不允許就地覆寫——你必須先「抹除」一整個區塊才能再寫。

於是一個激進的想法浮現：與其追著舊位置改，不如把所有寫入都變成順序的、附加式的(append-only)。本文就從這個想法出發，帶你走進 log-structured 設計、CoW 語意、目錄的 B 樹索引、extent 配置，以及 fsync 背後那層常被誤解的快取語意。讀完你會發現，入門篇學到的 inode 與 journaling，只是現代儲存堆疊的地基，而真正決定效能與壽命的，是「寫到哪裡、何時回收」這件事。

Log-structured：把整顆磁碟當成一條只能往前寫的日誌

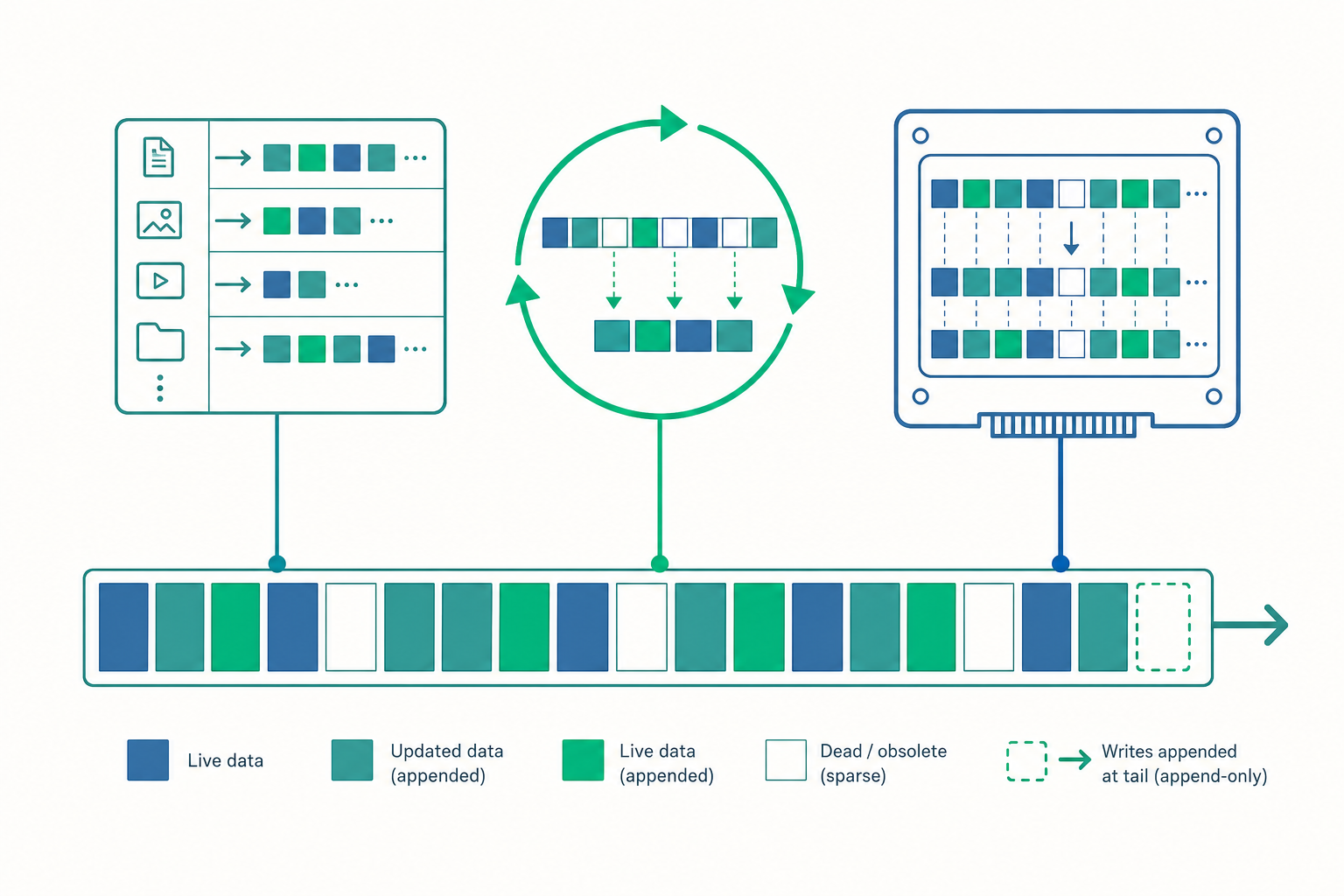

入門篇的 journaling，是「先把意圖寫進一小塊日誌區，再 checkpoint 回最終位置」——日誌只是輔助，資料最終仍住在它「應該在」的固定位置。Log-structured file system(LFS)把這個想法推到極致：整顆磁碟就是一條日誌，沒有「最終位置」這回事。所有寫入（資料區塊、inode、目錄、bitmap）一律追加到日誌尾端，順序前進。

這帶來一個立即的好處：寫入恆為順序。無論應用程式邏輯上多麼隨機地修改十個小檔案，落到磁碟上都是一段連續的、磁頭不必尋道的長寫入。但它也立刻撞上一個棘手問題——如果 inode 也不在固定位置了，怎麼找到它？

LFS 的答案是一張 inode map(imap)：一個「inode 編號 → inode 目前在日誌中的位置」的對照表。每次某個 inode 被改寫並追加到日誌新位置，imap 對應項就更新。imap 本身也太大不能整個放記憶體常駐，於是它也被分塊寫進日誌，再用一小塊固定位置的 checkpoint region 記住「imap 各塊現在在哪」。查一個檔案的流程變成：

路徑名 → 目錄項拿到 inode 編號
       → 查 imap 得到該 inode 在日誌中的位置
       → 讀出 inode → 順其 block pointer 讀資料區塊

注意這條鏈條只比傳統檔案系統多了一次「查 imap」，而 imap 通常被快取在記憶體中，幾乎零成本。

# LFS 寫入一次「修改檔案某區塊」的概念流程（極簡化）
def lfs_write_block(file_inode_num, block_index, new_data):
    # 1) 資料區塊：寫到日誌尾端，得到新位置
    data_addr = log.append(new_data)

    # 2) inode：複製一份、更新該 block pointer，再附加到日誌
    inode = read_inode(file_inode_num)
    inode.block_ptr[block_index] = data_addr
    inode_addr = log.append(inode.serialize())

    # 3) imap：把「inode_num → inode_addr」更新後也附加
    imap_chunk = read_imap_chunk(file_inode_num)
    imap_chunk[file_inode_num] = inode_addr
    imap_addr = log.append(imap_chunk.serialize())

    # 4) checkpoint region（固定位置）偶爾更新，指向最新 imap 各塊
    checkpoint.update(file_inode_num, imap_addr)

關鍵體會：一次邏輯上「改一個位元組」，在 LFS 裡會連鎖產生「資料 → inode → imap」三筆新寫入，舊版本則原地留在日誌裡變成垃圾。這正是 CoW 的本質——永不覆寫，只追加新版、廢棄舊版。它優雅地解決了入門篇的崩潰一致性：因為舊資料還在、根指標尚未切換，崩潰時最壞只是丟掉最後一筆沒提交完的寫入，絕不會出現「改到一半」。

垃圾回收：log-structured 設計的阿基里斯腱

「只往前寫」的代價很現實：磁碟是有限的，日誌不可能無限延長。當前面那些被廢棄的舊版本（dead blocks）累積夠多，就必須回收(garbage collection, GC)，把它們騰出來重新使用。

LFS 把磁碟切成許多大的 segment（如 1MB），GC 以 segment 為單位進行：挑幾個「活資料稀疏」的 segment，把其中仍存活(live)的區塊讀出來、搬到日誌尾端的新 segment，原 segment 就整段空出。難點在於——怎麼知道某個 segment 裡哪些區塊還活著？ LFS 在每個 segment 開頭放一塊 segment summary，記錄「這個區塊屬於哪個 inode 的第幾個 block」。GC 時拿這個資訊反查 imap：若該 inode 現在的 block pointer 仍指向這裡，就是 live；若已指向別處，就是 dead。

GC 的效率高度取決於挑哪些 segment 來清。經典 LFS 論文提出的洞見是：冷熱資料要分流。一個 segment 若裝的是長期不動的「冷」資料，它的存活率會穩定維持高檔，清它很不划算（搬很多 live 區塊卻只回收一點空間）；反之頻繁改寫的「熱」資料 segment 很快就佈滿 dead 區塊，存活率低，清它的回收效益最高。因此聰明的 GC 不是單純挑「最空的」，而要綜合考量存活率與「資料有多久沒動」。

動手算一下：寫入放大

讓我們量化 GC 帶來的隱形成本。定義寫入放大(write amplification, WA)：

$$\text{WA} = \frac{\text{實際寫入磁碟的位元組}}{\text{應用程式要求寫入的位元組}}$$

假設我們要清一個 segment 來容納新寫入，而被清的 segment 平均存活率為 $u$（即 $u$ 比例的區塊仍是 live，需被搬走）。每清出 $(1-u)$ 比例的空間給新資料，就得額外搬移 $u$ 比例的舊資料。可推得穩態下的寫入放大約為：

$$\text{WA} \approx \frac{1}{1-u}$$

代入數字感受一下：

存活率 u = 0.5  → WA ≈ 1 / (1 - 0.5) = 2.0   （每寫 1 份，搬 1 份）
存活率 u = 0.8  → WA ≈ 1 / (1 - 0.8) = 5.0   （每寫 1 份，搬 4 份！）
存活率 u = 0.9  → WA ≈ 1 / (1 - 0.9) = 10.0

這個簡單的式子揭示了一個殘酷現實：磁碟越滿（平均存活率越高），GC 越痛苦。當 SSD 用到接近全滿，寫入放大會急遽惡化，這正是為什麼廠商會保留一塊使用者看不到的 over-provisioning 空間（如標稱 512GB 實體 NAND 卻給 480GB），刻意壓低有效存活率，把 WA 控制在合理範圍。理解這條 $\frac{1}{1-u}$ 曲線，你就懂了「SSD 不要塞太滿」這條民間智慧背後的數學。

這一切如何對上 SSD 的物理：FTL 把它變成硬體共識

LFS 在 1990 年代為 HDD 設計時，業界一度覺得它「想法漂亮但 GC 成本太高、贏不了就地覆寫」。真正讓 log-structured 思想翻身的，是 SSD。

NAND 快閃記憶體有三條鐵律：(1) 讀寫以 page（如 4KB/16KB）為單位；(2) 抹除卻只能以 block（數百個 page，如 4MB）為單位；(3) 每個 block 有抹寫次數壽命上限（P/E cycles，消費級 TLC 約數百到數千次），寫太多次就壞。

這意味著「就地覆寫一個 4KB page」在物理上是不可能的——你得先抹掉它所在的整個 4MB block，但那裡還住著其他有效資料。於是 SSD 內部的韌體 Flash Translation Layer(FTL) 做了一件事：對外假裝自己是個可隨機覆寫的區塊裝置，對內偷偷實作了一套 log-structured + GC + wear leveling。

作業系統視角：           FTL 內部真相：
寫 LBA 100 (邏輯位址)     → 找一個乾淨 page，寫進去
                          → 更新映射表：LBA 100 → 實體 page X
再寫 LBA 100             → 不覆寫 X！找另一個乾淨 page Y
                          → 映射表改成：LBA 100 → Y，page X 標為 dead（待 GC）

於是入門篇提到的 imap，在 SSD 內部以「LBA → 實體 page」映射表的形式真實存在；LFS 的 GC 變成 SSD 的 garbage collection；而為了讓所有 block 的抹寫次數平均、避免某些 block 先磨穿，FTL 還加了 wear leveling（耗損平均）：刻意把熱資料搬到抹寫次數少的 block。寫入放大那條 $\frac{1}{1-u}$ 公式，因此直接決定了 SSD 的實際壽命——WA 越高，同樣的使用者寫入會消耗越多 P/E cycle。

這帶出一個重要的軟硬體協作機制：TRIM 指令。當你刪除檔案，檔案系統知道某些 LBA 不再有用，但 FTL 不知道——它仍以為那些 page 是 live，GC 時白白搬移。TRIM 讓檔案系統主動告訴 SSD「這些 LBA 我不要了」，FTL 就能把對應 page 標為 dead、跳過搬移。沒有 TRIM 的 SSD 用久了寫入放大會莫名升高，正是這個資訊斷層所致。

目錄不再是線性表：當一個資料夾有十萬個檔案

入門篇把目錄描述成「一張檔名 → inode 編號的對照表」。在小目錄這完全沒問題，但若一個目錄塞了十萬個檔案（想想郵件伺服器、快取目錄），線性掃描找一個名字就是 $O(n)$，建立 $n$ 個檔案則退化成 $O(n^2)$。

現代檔案系統因此用樹狀索引組織大目錄。ext4 採用 HTree（一種雜湊化的 B 樹變形）：對檔名取雜湊值，用雜湊值當索引鍵建一棵淺樹（通常 1–2 層就能涵蓋數百萬筆），查一個名字變成 $O(\log n)$ 甚至接近常數。XFS 與 Btrfs 則直接用 B+ 樹管理目錄項與 extent。

線性目錄（小目錄 OK，大目錄災難）：
[("a.txt",12) ("b.txt",13) ("c.txt",14) ... ("z99999.txt",...)]
查 "m.txt" → 從頭比對，平均掃一半，O(n)

HTree / B+ 樹目錄（大目錄）：
                 [hash 區間索引]
                /      |       \
          [葉子]    [葉子]    [葉子]
查 "m.txt" → hash("m.txt") 導航到對應葉子，O(log n)

這裡有個給程式設計者的實務啟示：當你在某個目錄下產生海量小檔案，遍歷順序可能不是字典序而是雜湊序（看起來「亂跳」），這是 HTree 的副作用而非 bug。若需要排序輸出，請在應用層自己排，別假設檔案系統會給你字典序。

Extent：用「一段範圍」取代「一個個區塊指標」

入門篇的 inode 多層索引，把每個資料區塊都單獨記一個指標。對一個 1GB 的連續大檔案（4KB 區塊下 = 262144 個區塊），這要存 26 萬個指標，光索引就佔掉可觀空間，而且大多是「100, 101, 102, 103...」這種連號的浪費。

Extent（區段） 是更聰明的表示法：不記每個區塊，而記「從邏輯第 0 區塊起、對應實體第 100 區塊、長度 262144」這樣一個三元組 (邏輯起點, 實體起點, 長度)。一個完全連續的大檔案，整份 metadata 可能一個 extent 就搞定。

傳統 block pointer（每塊一個指標）：
[100][101][102][103]...[262143]   ← 26 萬個 4 位元組指標 ≈ 1MB

Extent（一段範圍一筆）：
[(logical=0, physical=100, len=262144)]   ← 一筆 12 位元組搞定

ext4、XFS、Btrfs、NTFS 都用 extent。它不只省空間，也讓「這個檔案實體上有多連續」一目了然，對順序讀取的預取(prefetch)非常友善。當檔案因多次追加而變得破碎，extent 數量上升，這也是檔案系統判斷「該不該做 defrag」的依據。

fsync 的真相：你以為寫進檔案了，其實還在記憶體裡

最後一個常被新手（甚至資深工程師）誤解的進階主題：寫入並不等於落盤。當你的程式呼叫 write() 成功回傳，資料通常只到了作業系統的 page cache（記憶體中的磁碟快取），尚未真正寫到儲存裝置。這是刻意的——讓寫入先在記憶體聚集、合併、延後，能大幅提升效能。但若此時斷電，這些「已 write 成功」的資料會憑空蒸發。

要保證落盤，必須呼叫 fsync()，它會阻塞直到該檔案的資料與 metadata 真的寫進穩定儲存。

import os

# 危險：write 成功 ≠ 資料安全。斷電可能丟資料。
with open("important.log", "w") as f:
    f.write("transaction committed\n")
# 此處資料可能還在 page cache

# 安全：強制落盤
with open("important.log", "w") as f:
    f.write("transaction committed\n")
    f.flush()           # 把 Python 緩衝刷進 OS
    os.fsync(f.fileno()) # 命令 OS 把 page cache 刷進磁碟

但這裡藏著一個更深的陷阱，與入門篇的 journaling 直接相扣：對檔案 fsync，不保證它所在的目錄項也落盤了。如果你新建一個檔案、寫入、fsync，然後斷電——資料區塊可能安全了，但「父目錄裡那一筆檔名 → inode」的記錄若還在 page cache，重開機後這個檔案根本不存在（或叫不出名字）。正確的「原子建檔」慣用法是：寫進臨時檔 → fsync 臨時檔 → rename() 成目標名 → 再 fsync 父目錄。許多資料庫與編輯器的「保證存檔」都是這套舞步。

import os, tempfile

def atomic_save(path, data):
    d = os.path.dirname(path)
    fd, tmp = tempfile.mkstemp(dir=d)        # 同目錄建臨時檔（確保同檔案系統）
    try:
        os.write(fd, data)
        os.fsync(fd)                          # 臨時檔內容落盤
    finally:
        os.close(fd)
    os.rename(tmp, path)                       # rename 在同檔案系統內是原子操作
    dir_fd = os.open(d, os.O_RDONLY)
    try:
        os.fsync(dir_fd)                       # 父目錄的更名記錄也落盤
    finally:
        os.close(dir_fd)

rename() 之所以是這套技巧的核心，是因為 POSIX 保證同一檔案系統內的 rename 是原子的：目標路徑要嘛指向舊檔、要嘛指向新檔，永遠不會處於「半個檔名」的中間態。這個保證又是由底層 journaling／CoW 撐起來的——我們繞了一圈，回到了入門篇的崩潰一致性。

重點回顧

• Log-structured 設計把整顆磁碟當成只能往前追加的日誌，所有寫入（含 inode、imap）一律順序附加、永不就地覆寫，這正是 copy-on-write 的本質，也天然解決崩潰一致性。
• 代價是需要垃圾回收(GC)，其成本由寫入放大 $\text{WA} \approx \frac{1}{1-u}$ 主導：磁碟越滿（存活率 $u$ 越高），搬移越多、壽命越短——這就是「SSD 別塞太滿」的數學根據。
• SSD 的 FTL 在硬體內部偷偷實作了 log-structured + GC + wear leveling，把「不能就地覆寫」的 NAND 偽裝成可覆寫裝置；TRIM 讓檔案系統告知 FTL 哪些 LBA 已廢棄，避免無謂搬移。
• 大目錄用 HTree／B+ 樹 把查找從 $O(n)$ 降到 $O(\log n)$，副作用是遍歷順序為雜湊序而非字典序；extent 用 (邏輯起點, 實體起點, 長度) 取代逐區塊指標，省空間又利於預取。
• write() 成功僅代表進了 page cache，需 fsync() 才落盤；而原子建檔必須「臨時檔 fsync → rename → 父目錄 fsync」三步到位，因為 fsync 檔案不涵蓋其目錄項。

深入探討（研究所視角）

B-tree 與 LSM-tree：兩種「對抗隨機寫」的世界觀

本文反覆出現「把隨機寫變順序寫」的母題，這在儲存系統研究中對應兩大流派，值得放在一起對照。

B+ 樹路線（傳統檔案系統、多數關聯式資料庫的儲存引擎）以「讀最佳化」為核心：資料就地維護在平衡樹中，點查詢與範圍查詢都是 $O(\log n)$ 且常數小，但更新需就地修改頁面，帶來隨機寫。LSM-tree(Log-Structured Merge-tree)路線（LevelDB、RocksDB、Cassandra）則把 LFS 的哲學帶進資料庫：寫入先進記憶體 memtable，滿了就順序 flush 成不可變的 SSTable，背景再以多層 compaction 合併排序——本質上就是把 GC 改名叫 compaction。

兩者的取捨可用 RUM 猜想(RUM conjecture)框定：任何儲存結構在 Read（讀放大）、Update（寫放大）、Memory（空間放大）三者間無法同時最優，只能取兩失一。B+ 樹偏向低讀放大，LSM 偏向低寫放大（順序寫對 SSD 友善、WA 低），代價是讀一筆可能要跨多層查找（讀放大），需 Bloom filter 補救。理解這個三角，你會發現「檔案系統選 extent + B 樹」與「NoSQL 選 LSM」其實是同一個問題在不同 workload 假設下的不同解。

CoW 檔案系統的快照與其隱藏成本

ZFS、Btrfs 把 CoW 從「崩潰一致性手段」升級成「使用者功能」：既然修改總是寫新區塊、舊區塊還在，那麼只要保留某一刻的根指標，就凍結了整個檔案系統的當時狀態——這就是快照(snapshot)，幾乎零成本（只是不回收舊版本）。再配合區塊級的 checksum，CoW 檔案系統能偵測並（在有冗餘時）自我修復 bit rot（位元腐蝕）。

但 CoW 並非免費午餐。對「就地小幅修改大檔案」這種 workload（典型如資料庫檔、虛擬機映像），每改一小塊就要 CoW 出新區塊，導致檔案在實體上越來越破碎，順序讀效能隨時間退化——這是 CoW 檔案系統著名的痛點，常需以 nodatacow 屬性或定期重整緩解。此外，當多個快照共享大量區塊時，「刪一個檔到底釋放多少空間」變得難以預測（取決於有多少快照仍引用該區塊），這也是 CoW 系統容量管理比傳統檔案系統棘手的原因。

一個值得思考的開放問題

當 SSD 的 FTL 內部已是 log-structured + GC，而上層的 LFS／LSM／CoW 檔案系統也在做 log-structured + GC，就出現了「兩層 log 疊在一起、各自做 GC」的語意重複與效能干擾（log-on-log 問題）。前沿研究方向如開放通道 SSD(Open-Channel SSD) 與 Zoned Namespace(ZNS) 試圖把 FTL 的控制權上交給主機，讓檔案系統直接管理 flash 的 zone、消除一層多餘的 GC。這是「端到端原則」在儲存堆疊的再次體現——當抽象層的假設（可隨機覆寫）與底層物理（只能追加）嚴重失配時，最好的解法往往不是疊更多翻譯層，而是把抽象拆穿、讓兩端直接協商。
