記憶體管理

你的電腦只有 16GB，為什麼能同時開 50 個分頁？

你大概有過這樣的經驗：一邊掛著瀏覽器的數十個分頁、一邊跑 Spotify、一邊開著 IDE 編譯程式，工作管理員顯示記憶體用量已經逼近上限，但系統依然撐住沒崩潰。如果你把每個程式宣稱「需要」的記憶體加總起來，數字往往遠超過機器實際安裝的容量。這怎麼可能？

答案藏在作業系統最精巧的一層魔術裡：記憶體管理(memory management)。它讓每個程式都以為自己獨佔一整片廣闊、連續的記憶體，但實際上這些「記憶體」可能東一塊、西一塊地散落在實體晶片各處，甚至有一部分根本不在記憶體裡，而是暫存在硬碟上。要理解這套魔術，我們得先分清楚兩種位址。

邏輯位址 vs 實體位址：一場善意的謊言

當你寫的程式存取某個變數時，CPU 送出的位址叫做邏輯位址(logical address)，也稱虛擬位址(virtual address)。這是程式眼中的世界：每個行程(process)都以為自己擁有從 $0$ 開始、連續排列的整片位址空間。

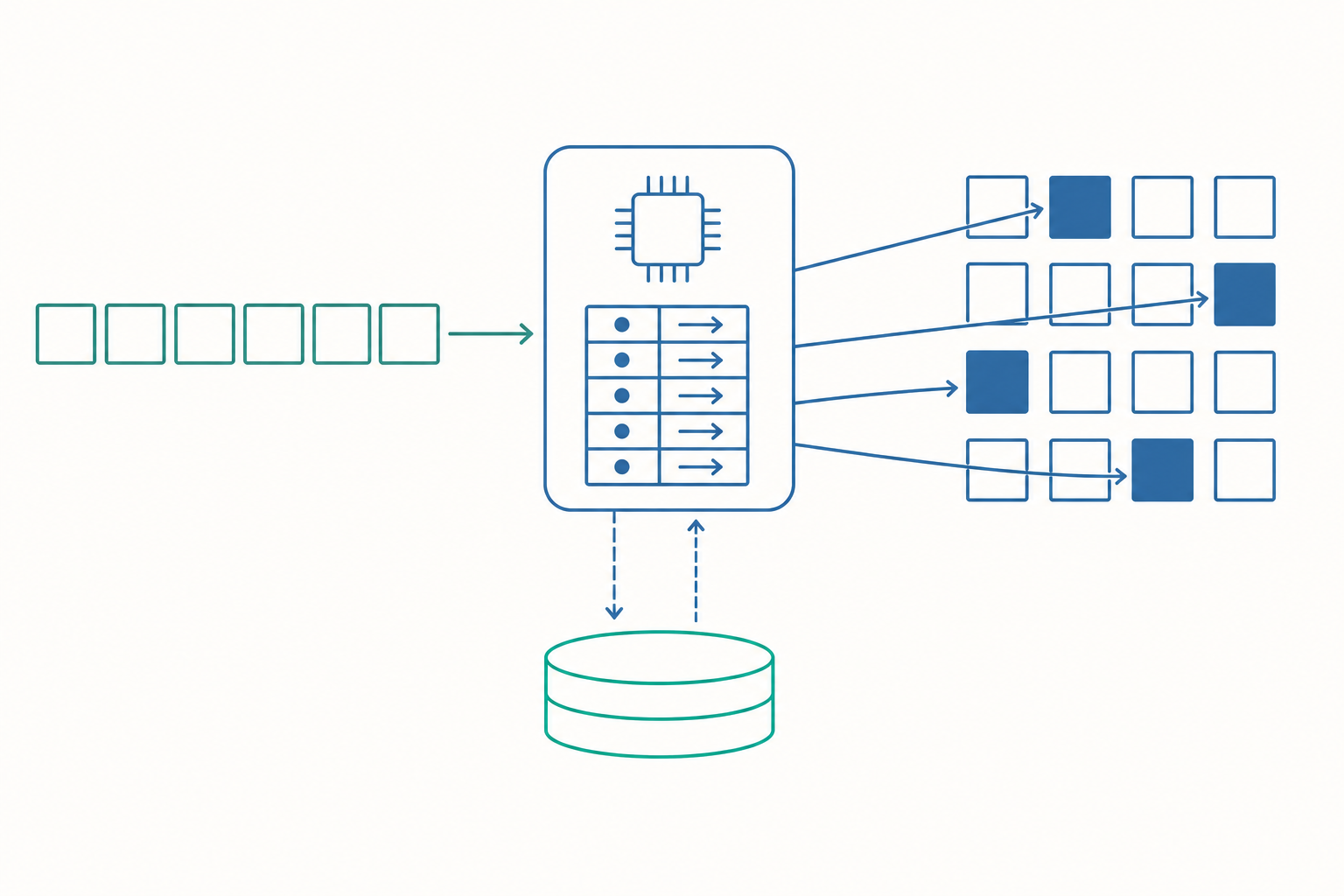

但記憶體晶片上真正的格子，用的是實體位址(physical address)。兩者並不相同。中間有一個硬體元件叫做記憶體管理單元(MMU, Memory Management Unit)，它在每一次記憶體存取時，即時把邏輯位址翻譯成實體位址。

這層翻譯帶來三個關鍵好處：

• 隔離與保護：行程 A 看到的位址 $0x1000$ 和行程 B 看到的 $0x1000$，被 MMU 對應到不同的實體位置。A 無法存取 B 的記憶體，一個程式的崩潰不會波及另一個。
• 彈性配置：程式不需要被載入到一塊連續的實體記憶體，作業系統可以把它拆散塞進任何空閒的角落。
• 超額供應：實體記憶體不夠時，可以把暫時用不到的部分搬到硬碟，需要時再搬回來——這就是上面那 50 個分頁的祕密。

分頁(paging)：把記憶體切成標準磚塊

要實作這層翻譯，最廣泛採用的機制是分頁(paging)。它的核心想法是：把邏輯位址空間切成固定大小的小塊，稱為頁(page)；把實體記憶體也切成同樣大小的小塊，稱為頁框(frame)。常見的頁大小是 4KB。

一個頁恰好可以放進一個頁框。作業系統只要維護一張對照表，記錄「第幾頁放在第幾個頁框」，翻譯就完成了。這張表叫做分頁表(page table)，每個行程各有一張。

邏輯位址在分頁機制下被拆成兩部分：

邏輯位址 = | 頁號 (page number) | 頁內偏移 (offset) |

• 頁號：拿去查分頁表，得到對應的頁框號。
• 頁內偏移：在頁框內的位置，直接照搬不變。

舉例來說，若頁大小為 4KB（即 $2^{12}$ 位元組），那麼邏輯位址的低 12 位元就是偏移，高位則是頁號。翻譯公式為：

$$\text{實體位址} = (\text{頁框號} \times \text{頁大小}) + \text{偏移}$$

因為偏移部分完全不動，分頁不會改變資料在頁框內的相對位置，只是把整塊頁「搬家」到不同的頁框而已。

動手看一個例子

假設頁大小為 4KB（$2^{12} = 4096$ 位元組），某行程的分頁表如下：

現在 CPU 要存取邏輯位址 $9000$，翻譯過程如下：

步驟 1：算出頁號與偏移
  頁號   = 9000 // 4096 = 2
  偏移   = 9000 %  4096 = 808

步驟 2：查分頁表
  頁號 2 → 頁框號 2

步驟 3：組合實體位址
  實體位址 = 2 × 4096 + 808 = 8192 + 808 = 9000

這個例子裡實體位址恰好也是 9000（因為頁框號剛好等於頁號），但若存取邏輯位址 $5000$：

頁號   = 5000 // 4096 = 1
偏移   = 5000 %  4096 = 904
頁號 1 → 頁框號 9
實體位址 = 9 × 4096 + 904 = 36864 + 904 = 37768

可以看到，邏輯上相鄰的位址（5000 和 9000），在實體記憶體中可能相隔甚遠。這正是分頁帶來的彈性。

虛擬記憶體(virtual memory)：硬碟也來湊一腳

分頁真正威力強大之處，在於它讓虛擬記憶體(virtual memory)成為可能。

核心觀察是：程式在任一時刻其實只用到自己一小部分的頁（這稱為局部性原理(principle of locality)）。既然如此，何必把整個程式都塞進實體記憶體？作業系統可以只把當前需要的頁載入頁框，把暫時用不到的頁留在硬碟上的置換空間(swap space)或原始檔案中。

於是分頁表的每個項目除了頁框號，還多了一個存在位元(valid/present bit)：

• 位元為 1：這一頁在實體記憶體中，可直接存取。
• 位元為 0：這一頁不在記憶體裡，目前躺在硬碟上。

分頁錯誤(page fault)：把資料從硬碟救回來

當 CPU 存取一個存在位元為 0 的頁時，MMU 無法完成翻譯，於是觸發一個例外，稱為分頁錯誤(page fault)。注意，「錯誤」這個詞容易誤導——它不是程式 bug，而是一個正常的、由作業系統處理的事件。處理流程如下：

1. CPU 觸發分頁錯誤，控制權交給作業系統
2. 作業系統確認這次存取是合法的（位址在程式空間內）
3. 找一個空閒頁框；若沒有空閒頁框，啟動置換演算法挑一頁犧牲
4. 從硬碟讀入所需的頁，放進該頁框
5. 更新分頁表（填入頁框號，存在位元設為 1）
6. 重新執行剛才那條中斷的指令——這次就能成功了

分頁錯誤的代價極高。從記憶體讀取資料約需數十至上百奈秒($ns$)，但從硬碟讀取一頁可能需要數毫秒($ms$)——兩者相差約十萬倍。因此，減少分頁錯誤的次數，是記憶體管理效能的關鍵。

置換演算法(page replacement)：該犧牲哪一頁？

當實體記憶體已滿、又必須載入新頁時，作業系統得從現有的頁中挑一個「踢出去」（寫回硬碟或直接丟棄）。挑哪一個？這就是置換演算法要回答的問題。目標是：盡量踢掉「最不可能馬上又被用到」的頁，以降低未來的分頁錯誤。

FIFO（先進先出）

最直覺的策略：最早載入的頁最先被踢出，像排隊一樣。實作簡單，只要維護一個佇列即可。但它有個違反直覺的缺陷——FIFO 可能發生貝雷迪異常(Bélády's anomaly)：增加頁框數量，分頁錯誤反而變多。

LRU（最近最少使用，Least Recently Used）

更聰明的策略：踢掉最久沒被使用的頁。它的理論依據正是局部性原理——最近用過的頁，很可能馬上又會用到；很久沒碰的頁，很可能以後也用不到。LRU 不會有貝雷迪異常，效能通常優於 FIFO。

動手看一個例子

假設有 3 個頁框，頁的存取序列為：1, 2, 3, 4, 1, 2, 5。我們比較 FIFO 與 LRU 的分頁錯誤次數（F 表示發生分頁錯誤）：

FIFO：

FIFO 共 7 次分頁錯誤。

LRU：

這個序列下兩者剛好都是 7 次，但對許多真實工作負載而言，LRU 通常能少踢中「即將被用到」的頁，分頁錯誤更少。讀者可以試著用序列 1,2,3,4,1,2,5,1,2,3,4,5 比較，會看到明顯差異。

輾轉現象(thrashing)：系統忙著搬資料卻不做事

如果分配給行程的頁框太少，少到連它最基本需要的頁集合都裝不下，會發生什麼事？每次存取都觸發分頁錯誤，作業系統忙著在記憶體與硬碟間搬頁，CPU 大部分時間都在等硬碟、幾乎沒做任何有意義的計算。這種「搬資料的時間遠超過計算時間」的惡性狀態，稱為輾轉現象(thrashing)。

輾轉的典型徵兆是：CPU 使用率低、硬碟燈狂閃、系統卡到動彈不得。解法包括：

• 用工作集模型(working set model)估計每個行程「當前真正需要」的頁數，確保分配的頁框足夠。
• 必要時暫停或換出整個行程（中期排程），釋放頁框給其他行程，等記憶體寬鬆再恢復。

重點回顧

• 邏輯位址是程式眼中的位址，實體位址是記憶體晶片上的真實位置，兩者由 MMU 即時翻譯，達成隔離、彈性與超額供應。
• 分頁把記憶體切成固定大小的頁與頁框，透過分頁表對應；邏輯位址拆成「頁號 + 偏移」，偏移在翻譯中保持不變。
• 虛擬記憶體讓暫時用不到的頁留在硬碟，存取時觸發分頁錯誤再搬回記憶體；分頁錯誤代價可達記憶體存取的十萬倍。
• 置換演算法決定記憶體滿時踢哪一頁：FIFO 簡單但可能有貝雷迪異常；LRU 依局部性原理表現較佳。
• 頁框過少導致輾轉現象，系統忙於搬頁而無法計算，需用工作集模型保障足夠頁框。

深入探討（研究所視角）

多層分頁表與 TLB：翻譯本身也要付出代價

前面把分頁表講得很單純，但真實系統有兩個棘手問題。

第一，分頁表本身很大。在 64 位元架構下，若用單層分頁表，光是表格就會大到無法放進記憶體。解法是多層分頁表(multi-level page table)：把頁號再切成數段，逐層查表。例如 x86-64 採用四層（PML4 → PDPT → PD → PT），只有真正用到的子表才需配置，大幅節省空間。代價是查一次表得走訪多層，記憶體存取次數倍增。

第二，每次位址翻譯都要查表，而分頁表放在記憶體裡。這意味著「一次資料存取」竟然需要「多次記憶體存取」（先查表、再取資料），效能無法接受。

硬體的解法是轉譯後備緩衝區(TLB, Translation Lookaside Buffer)——一個位於 MMU 內、專門快取「頁號 → 頁框號」對應的小型高速關聯記憶體。每次翻譯先查 TLB：

• TLB 命中(hit)：直接拿到頁框號，幾乎零延遲。
• TLB 失誤(miss)：才去走訪（可能多層的）分頁表，並把結果填回 TLB。

得益於局部性，TLB 命中率通常高達 99% 以上。有效記憶體存取時間可近似為：

$$\text{EAT} = h \times (t_{\text{mem}}) + (1-h) \times (t_{\text{walk}} + t_{\text{mem}})$$

其中 $h$ 為 TLB 命中率，$t_{\text{mem}}$ 為一次記憶體存取時間，$t_{\text{walk}}$ 為分頁表走訪的額外成本。$h$ 越接近 1，翻譯的額外開銷越能被攤平到可忽略。值得一提的是，行程切換(context switch)時 TLB 往往需要清空（除非用 ASID 標記區分行程），這也是頻繁切換代價高昂的原因之一。

為什麼真實系統用「近似 LRU」而非真正的 LRU

理論上 LRU 表現優異，但精確的 LRU 在硬體上代價過高。要實作真正的 LRU，每次記憶體存取都得更新該頁的「最後使用時間戳」或調整一個排序結構——這對每秒數十億次的存取而言完全不可行。因此真實作業系統採用近似 LRU，最經典的是第二次機會(second-chance)演算法，又稱時鐘演算法(clock algorithm)。

其機制如下：硬體為每個頁維護一個參考位元(reference bit)，每當該頁被存取，硬體自動把它設為 1。作業系統把所有頁框排成一個環形佇列，並有一個像時鐘指針的指標：

當需要置換一頁時，指針從目前位置開始掃描：
  檢查指針所指頁的參考位元：
    若為 1 → 給它「第二次機會」：把參考位元清為 0，指針前進到下一頁
    若為 0 → 選中這一頁犧牲，置換之，指針停在下一頁

直覺是：參考位元為 1 表示「最近被用過」，先饒它一次並清掉位元；若指針繞一圈回來它仍是 0，代表這一整圈期間都沒被碰過，便可安心踢出。這只需要每頁一個位元、由硬體自動維護，成本極低，卻能近似 LRU 的效果。

進一步的精緻版本同時考慮參考位元與修改位元(dirty bit)（即 NRU/增強型時鐘演算法）：優先踢掉「沒被參考且沒被修改」的頁，因為未修改的頁不必寫回硬碟，置換成本更低。這體現了系統設計的一貫哲學——用便宜的硬體位元，逼近昂貴的理論最佳解。

與其他主題的連結

記憶體管理並非孤島。它與快取(cache)階層共享「局部性」與「置換」的核心思想，只是層級不同（cache 對記憶體、記憶體對硬碟）。它與檔案系統透過記憶體映射檔案(memory-mapped file)交織，讓檔案存取與記憶體存取統一在分頁機制下。它也是行程排程的考量之一——當記憶體吃緊，中期排程器會換出整個行程以緩解輾轉。理解了這一層，你便能看穿作業系統如何用一張小小的分頁表，編織出「人人都有無限記憶體」的善意謊言。
