寫一寫到底寫了多少？深入 SSD 內部與 I/O 路徑

為什麼你的 SSD 寫了 1 GB，快閃記憶體卻磨損了 4 GB？

你在入門篇學過：固態硬碟（SSD, Solid State Drive）沒有機械手臂，靠快閃記憶體（flash memory）存資料，所以比傳統硬碟快。聽起來很單純——但這裡藏著一個會嚇到很多人的事實：當作業系統告訴 SSD「請寫入這 1 GB 檔案」，SSD 內部的 NAND 顆粒實際被寫入與抹除的資料量，可能是 4 GB、甚至更多。這個比值叫做寫入放大（Write Amplification, WA），它直接決定了你的 SSD 能撐幾年才壞。

為什麼會這樣？為什麼軟體看到的「一個磁區」跟硬體上的「一塊快閃」對不起來？當你按下 save，資料到底經過了幾層轉譯、幾次排隊、幾次中斷，才真正落在矽晶片上？

入門篇談的是「裝置長什麼樣」。這篇進階文章要拆開的是「資料進出裝置的整條路徑」——從 NAND 的物理限制，到 I/O 如何送達 CPU，再到一個被現代系統工程師奉為核心指標的概念：尾延遲（tail latency）。讀完你會發現，儲存與 I/O 的真正難題，從來不是「快不快」，而是「在最壞情況下有多慢，以及為什麼」。

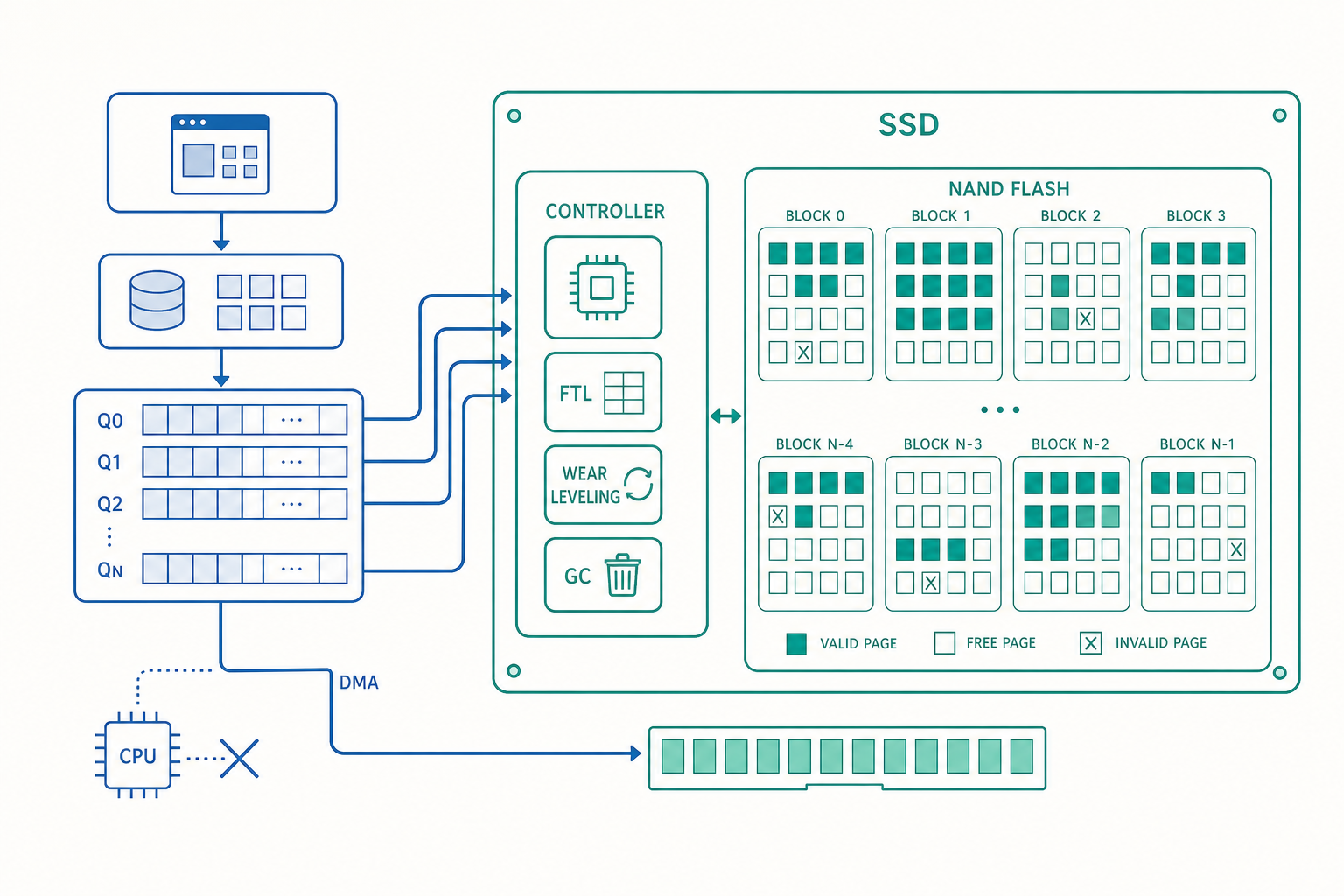

NAND 快閃的物理限制：讀寫不對稱

要理解寫入放大，得先正視 NAND 快閃一個反直覺的特性：它能以小單位「讀」與「寫」，卻只能以大單位「抹除」。

NAND 的儲存單元組織成三層：

• 頁（page）：讀與寫的最小單位，通常 4 KB ～ 16 KB。
• 區塊（block）：抹除的最小單位，由數百個頁組成，常見 1 MB ～ 4 MB。
• 平面 / 晶粒（plane / die）：多個區塊的集合，能平行操作以提升頻寬。

關鍵限制在於：一個已經寫過資料的頁，不能直接被覆寫。NAND 的物理機制只能把位元從 1 改成 0（程式化 program），要把 0 改回 1（也就是「清空」），必須整個區塊一起抹除。

於是矛盾出現了。假設一個 2 MB 的區塊裡裝了 512 個 4 KB 的頁，你只想修改其中一個頁的內容。你不能原地覆寫那個頁，因為它已經是寫過的狀態；你也不能只抹除那一頁，因為抹除的最小單位是整個區塊。

區塊 B（2 MB）：原地修改一個 4 KB 頁，硬體層必須——
  1. 找一個空白頁，把新內容寫進去（程式化）
  2. 把舊頁標記為「無效（invalid）」
  3. 等之後再把整個區塊裡剩下的有效頁搬走、抹除回收

這就是為什麼 SSD 永遠不會「原地更新」，而是採用異地寫入（out-of-place write）：新資料寫到別處，舊位置標記作廢，留待日後清理。而這個「日後清理」，正是寫入放大的來源。

FTL：把作業系統的謊言圓回來

作業系統對 SSD 講的是傳統硬碟的語言——「請把這個邏輯磁區（Logical Block Address, LBA）的內容換成這些位元」。它假設儲存裝置可以原地覆寫任意磁區。但我們剛剛說過，NAND 做不到。

中間負責「圓謊」的是 SSD 控制器裡的一層韌體，叫做 FTL（Flash Translation Layer，快閃轉譯層）。FTL 維護一張邏輯到實體的對映表（L2P mapping table）：

LBA（作業系統看到的磁區）  →  PBA（NAND 上實際的實體頁）
   100                    →    die0 / block5 / page12
   101                    →    die2 / block9 / page03   ← 同一檔案的相鄰磁區
   ...                          可能散落在完全不同的晶粒

當作業系統說「覆寫 LBA 100」，FTL 並不真的去動原本 LBA 100 對應的那個實體頁，而是：

1. 挑一個空白實體頁，寫入新資料；
2. 更新對映表，讓 LBA 100 指向這個新頁；
3. 把舊頁標記為無效。

這層轉譯帶來三件大事：磨損平均（wear leveling）、垃圾回收（garbage collection）、以及前面預告的寫入放大。

磨損平均：讓每塊磚平均地老去

NAND 區塊有壽命上限，以抹除週期（P/E cycle, Program/Erase cycle）計：消費級 TLC 大約幾百到幾千次，企業級可達上萬次。一旦某區塊抹除太多次就會壞掉。

如果 FTL 老是把熱門資料寫在同幾個區塊，那些區塊很快磨損報廢，而其他區塊還很新——整顆 SSD 卻已經損壞。磨損平均的工作就是刻意把寫入打散到所有區塊，必要時甚至會主動搬移「很少變動的冷資料」，把它佔住的、磨損次數較低的區塊釋放出來給熱資料用。目標是讓所有區塊的 P/E 計數盡量接近，整顆一起老，而不是個別早夭。

動手算一下：寫入放大係數

現在把寫入放大量化。定義：

$$ \text{WAF} = \frac{\text{實際寫入 NAND 的資料量}}{\text{主機要求寫入的資料量}} $$

考慮垃圾回收的場景。SSD 要回收一個區塊前，得先把區塊裡「還有效」的頁搬到別處（不然會丟資料），才能抹除整個區塊。假設一個區塊有 512 個頁，垃圾回收時平均有 70% 的頁仍然有效（也就是只有 30% 是無效、可丟棄的），那麼：

• 為了清出這個區塊，要搬移 $512 \times 0.7 = 358.4$ 個頁的有效資料到別處（這是額外寫入）；
• 真正能回收釋放的空間只有 $512 \times 0.3 = 153.6$ 個頁。

換句話說，每當主機想寫入 153.6 個頁的「新空間」，FTL 背後額外搬了 358.4 個頁。我們用一個常見近似式估算穩態寫入放大：

$$ \text{WAF} \approx \frac{1}{1 - u} $$

其中 $u$ 是垃圾回收時區塊的平均有效頁比例（有效資料佔用率）。代入 $u = 0.7$：

$$ \text{WAF} \approx \frac{1}{1 - 0.7} = \frac{1}{0.3} \approx 3.33 $$

也就是說，主機寫 1 GB，NAND 實際被寫了約 3.33 GB。文章開頭說的「寫 1 GB 磨損 4 GB」並不誇張。

這個公式給我們兩個重要啟示：

1. 預留空間（over-provisioning, OP）越多，WAF 越低。如果 SSD 保留更多空白區塊不給使用者用，垃圾回收時就能挑「有效頁比例低」的區塊回收，$u$ 變小，WAF 跟著下降。這就是為什麼企業級 SSD 標稱容量常比實際 NAND 小（例如 NAND 有 512 GB 卻只賣 480 GB）。

def estimated_waf(over_provision_ratio):
    """以預留空間比例粗估穩態寫入放大（隨機寫入、貪婪 GC 的簡化模型）。
    over_provision_ratio: 例如 0.28 代表 NAND 比標稱容量多 28%。
    """
    # 使用者資料把可用空間填滿後，平均有效頁比例近似 1/(1+OP)
    u = 1.0 / (1.0 + over_provision_ratio)
    return 1.0 / (1.0 - u)

for op in (0.07, 0.28, 1.0):
    print(f"OP={op:>4}: WAF≈{estimated_waf(op):.2f}")
# OP=0.07: WAF≈15.29   ← 預留少，寫入放大爆炸
# OP=0.28: WAF≈ 4.57
# OP= 1.0: WAF≈ 2.00   ← 預留一倍，放大降到 2

2. TRIM 指令很關鍵。當你刪除檔案，作業系統其實只是在檔案系統的中繼資料裡標記「這些磁區不用了」，並沒有真的去清 SSD。若不告知 SSD，FTL 會以為這些頁仍有效，垃圾回收時白白搬移它們，推高 $u$ 與 WAF。TRIM（NVMe 上叫 Deallocate）就是作業系統主動通知 SSD「這些 LBA 的資料已作廢」，讓 FTL 把它們當無效頁，回收時直接丟棄，不再搬移。

資料如何抵達 CPU：輪詢、中斷、DMA

談完「資料在裝置內怎麼擺」，換另一個維度：資料怎麼從裝置送到 CPU 與記憶體。入門篇提過匯流排（bus），這裡我們看 CPU 與裝置溝通的三種典範。

1. 輪詢（polling / busy-waiting）：CPU 反覆讀取裝置的狀態暫存器，問「好了沒？好了沒？」直到裝置回報完成。

// 輪詢：CPU 卡死在這個迴圈裡空轉，什麼別的事都不能做
while (!(device_status_register & READY_BIT)) {
    /* 純粹浪費 CPU 週期 */
}
read_data_from_device();

優點是延遲極低、實作簡單；缺點是 CPU 在等待期間完全空轉，對慢速裝置是巨大浪費。

2. 中斷（interrupt）：CPU 對裝置下達指令後就去做別的事；裝置完成時主動發出中斷訊號，CPU 暫停手邊工作、跳去執行中斷處理常式（ISR, Interrupt Service Routine）。

中斷讓 CPU 不必空轉，是分時多工系統的基礎。但中斷本身有成本：每次中斷都要儲存/恢復 CPU 狀態、切換上下文。對於每秒能完成上百萬筆 I/O 的現代 NVMe SSD，如果每筆 I/O 都觸發一次中斷，光是處理中斷就會把 CPU 淹沒——這個現象叫中斷風暴（interrupt storm）。

3. DMA（Direct Memory Access，直接記憶體存取）：前兩種方式都得讓 CPU 親自搬每一個位元組進出記憶體。DMA 引入一個專門的控制器，讓裝置繞過 CPU、直接讀寫主記憶體。CPU 只需告訴 DMA 控制器「把這塊資料搬到記憶體位址 0x...，搬完通知我」，然後就放手；DMA 默默搬完一整塊資料後，才發一次中斷通知 CPU。

傳統（programmed I/O）：CPU 親自搬每個位元組  → CPU 是搬運工
DMA：CPU 下單 → DMA 搬整塊 → 搬完才中斷一次  → CPU 是經理

現代高速 I/O 是這三者的精妙組合：用 DMA 搬大塊資料、用中斷通知完成、在某些超高吞吐場景甚至回頭用輪詢（因為當 I/O 快到中斷成本反而成為瓶頸時，專心輪詢反而更划算——這是 Linux NVMe 的 io_poll 模式背後的邏輯）。

NVMe 與並行佇列：把平行性榨乾

傳統硬碟時代的 I/O 介面（如 AHCI/SATA）只有一條命令佇列、深度 32。對機械硬碟綽綽有餘——反正磁頭一次只能在一個地方。但 SSD 內部有數十個 NAND 晶粒可以同時工作，單一淺佇列根本餵不飽它。

NVMe（Non-Volatile Memory Express） 就是為 SSD 重新設計的介面協定。它的核心武器是大量平行的提交/完成佇列（submission/completion queues）：最多 65535 條佇列、每條深度 65536。每個 CPU 核心可以擁有自己專屬的佇列對，互不爭搶鎖（lock-free），這樣多核心並行送 I/O 時不會卡在同一個瓶頸上。

SATA/AHCI：  1 條佇列 × 深度 32       → 機械硬碟夠用
NVMe：       多達 64K 條佇列 × 深度 64K → 把 SSD 的內部平行性餵滿
            （每個 CPU 核心一條，免去鎖競爭）

這也解釋了一個常見誤解：「換上 NVMe SSD 後，單一檔案複製卻沒有快好幾倍」。因為單執行緒、單一串流的複製，佇列深度很淺、平行度低，根本用不到 NVMe 的多佇列優勢。NVMe 真正的威力在高並行、高佇列深度的工作負載（資料庫、虛擬化、大量小檔隨機讀寫），這時它與 SATA SSD 的差距才會拉開。

軟體那一側：I/O 路徑的層層轉譯

把鏡頭拉回軟體。當你在程式裡呼叫 write()，這個位元組要穿過好幾層才會碰到硬體：

應用程式 write()
   │  ① 標準函式庫緩衝（如 C stdio 的 FILE* 緩衝）
   ▼
系統呼叫進入核心（user space → kernel space）
   │  ② 分頁快取（page cache）：先寫進記憶體，不立刻落盤
   ▼
檔案系統層（ext4 / NTFS / APFS）
   │  ③ 把檔案位移轉成磁碟區塊、處理日誌（journaling）
   ▼
區塊層 I/O 排程器（block layer scheduler）
   │  ④ 合併相鄰請求、重排序、限流
   ▼
裝置驅動 + NVMe 佇列
   │  ⑤ DMA 描述子、提交到硬體佇列
   ▼
SSD 控制器 → FTL → NAND

這裡有兩個常讓初學者困惑、但極為重要的概念：

分頁快取（page cache）與「假寫入」。你呼叫 write() 回傳成功，不代表資料已經安全寫到 SSD 上。多數情況下，核心只是把資料放進記憶體裡的分頁快取就立刻回報成功，稍後再非同步地批次刷回磁碟。這讓寫入「看起來」飛快，但若此刻斷電，那些還在記憶體裡的資料就消失了。要強制資料真正落盤，必須呼叫 fsync()（或開檔時加 O_SYNC）。

import os

with open("important.log", "w") as f:
    f.write("一筆絕不能丟的交易紀錄\n")
    f.flush()           # 把 Python 層緩衝交給作業系統
    os.fsync(f.fileno())  # 命令核心把分頁快取真正刷到儲存裝置
    # 只有 fsync 回傳後，才保證資料能撐過突然斷電

資料庫的耐久性（durability）保證、為什麼 fsync 慢卻不能省，全繫於此。

看一個例子：用 dd 觀察緩衝與直寫的差異

我們用一個近似實驗體會「分頁快取」帶來的假象。以下指令在類 Unix 系統上寫入 1 GB：

# 寫法一：走分頁快取（預設）。回傳很快，但資料可能還在記憶體
dd if=/dev/zero of=test.bin bs=1M count=1024

# 寫法二：加 oflag=direct，繞過分頁快取直接打到裝置（O_DIRECT）
dd if=/dev/zero of=test.bin bs=1M count=1024 oflag=direct

# 寫法三：每寫完強制 fsync，真正測「落盤」速度
dd if=/dev/zero of=test.bin bs=1M count=1024 conv=fdatasync

你會觀察到：寫法一報出的「速度」往往高得離譜（因為只是寫進記憶體）；寫法二、三則反映裝置真實的持續寫入能力，數字通常低得多也誠實得多。這個落差，正是分頁快取在替你「美化」I/O 延遲——平時很受用，但測效能或要求耐久性時就會誤導人。

警惕一個常見迷思：很多人以為「SSD 沒有機械延遲，所以延遲是穩定的」。錯。SSD 的延遲分佈是長尾的——大多數請求極快，但少數請求會撞上垃圾回收、磨損平均搬移、或 FTL 對映表更新，瞬間慢上一兩個數量級。這就把我們帶到最後、也最深刻的主題。

重點回顧

• NAND 讀寫不對稱：讀寫以「頁」為單位，抹除卻必須整個「區塊」一起來，且寫過的頁不能原地覆寫，逼出異地寫入機制。
• FTL（快閃轉譯層） 用邏輯到實體對映表，替作業系統圓「可原地覆寫」的謊，並負責磨損平均與垃圾回收。
• 寫入放大 $\text{WAF} \approx 1/(1-u)$ 來自垃圾回收搬移有效頁；增加預留空間（OP）與善用 TRIM 能有效降低它。
• DMA + 中斷 + NVMe 多佇列 三者合力，讓資料繞過 CPU 直送記憶體、並把 SSD 的內部平行性餵滿。
• write() 成功 ≠ 資料落盤：資料可能還躺在分頁快取，要靠 fsync() 才能保證耐久性。

深入探討（研究所視角）

1. 尾延遲（tail latency）與 P99，才是分散式系統的真議題。 評估儲存效能時，平均延遲幾乎沒有意義。真正的指標是 P99 / P99.9 尾延遲——99% 或 99.9% 的請求能在多少時間內完成。原因在於一個請求若需要扇出（fan-out）到上百個後端節點，只要任何一個節點撞上慢路徑（GC、刷盤、佇列阻塞），整個請求的回應時間就被那個最慢的節點拖住。Dean 與 Barroso 的經典論文〈The Tail at Scale〉指出：當系統規模擴大，「罕見的慢」會被放大成「常態的慢」。對應到本文：SSD 的垃圾回收正是尾延遲的元兇之一，這也催生了開放通道 SSD（Open-Channel SSD） 與 ZNS（Zoned Namespace） 等架構——把 FTL 的部分控制權交給主機軟體，讓上層應用能主動排程、避開 GC，把不可預測的尾延遲收回掌控。

2. 為什麼 O(n log n) 排序在外部儲存上要重新設計。 當資料量遠大於記憶體，演算法的成本模型從「比較次數」轉為「I/O 次數」。外部記憶體模型（External Memory Model） 以 $B$（一次 I/O 搬移的區塊大小）與 $M$（記憶體容量）為參數，外部排序（external merge sort）的 I/O 複雜度是：

$$ O\!\left(\frac{n}{B} \log_{M/B} \frac{n}{B}\right) $$

這解釋了資料庫為何鍾愛 B-tree 與 LSM-tree：前者讓每個節點剛好對齊一個區塊以最小化 I/O 次數；後者（LSM-tree）刻意把隨機寫入轉成順序的批次寫入，正是為了迎合本文談的 NAND「異地寫入、討厭隨機小寫」的物理偏好——把寫入放大壓到最低。演算法設計與底層儲存物理，在這裡彼此呼應。

3. 永續記憶體（persistent memory）正在抹掉「記憶體 vs 儲存」的界線。 本文與入門篇都建立在一個前提上：記憶體（揮發、快、位元組定址）與儲存（非揮發、慢、區塊定址）是兩個世界。但 NVDIMM / 永續記憶體（如 Intel Optane，現已停產但概念延續） 同時兼具兩者特性，可直接掛在記憶體匯流排上、用 load/store 指令存取，斷電卻不丟資料。這顛覆了一個延續數十年的假設，也帶來新難題：CPU 快取仍是揮發的，資料要「真正持久」必須越過快取——於是出現 clflush、clwb、sfence 等指令來精確控制持久化順序，以及全新的崩潰一致性（crash consistency）程式設計模型。當儲存與記憶體合而為一，本文整套關於「I/O 路徑」「分頁快取」「fsync」的心智模型都需要重寫——這正是當前系統研究最活躍的前沿之一。
