馮諾伊曼架構進階：把瓶頸算出來，並從微架構看現代 CPU 如何「優雅地等待記憶體」

如果 CPU 快 100 倍，你的程式會快 100 倍嗎？

你已經知道馮諾伊曼瓶頸(von Neumann bottleneck)的存在，也知道快取(cache)與管線(pipeline)能「藏住」它。但這裡有一個更尖銳的問題：假設明天有人給你一顆時脈快 100 倍的 CPU，把它裝進你的電腦，你那支跑大型矩陣運算的程式，真的會快 100 倍嗎？

答案幾乎總是「不會」。多數情況下，你可能只快了 1.5 倍，甚至毫無感覺。原因不在 CPU，而在 CPU 與記憶體之間那條我們已經認識的走廊——只是這一次，我們要把它算出來。入門篇告訴你瓶頸「在哪裡」；這一篇要教你量化它、預測它、並從架構層面理解工程師如何與它正面交鋒。我們會用具體數字推導出一台機器真正的效能極限，並拆解現代 CPU 在「看不見的地方」到底玩了哪些把戲。

效能的真相方程式：CPI、時脈與記憶體延遲

要量化效能，我們需要一條核心公式。一個程式的執行時間可以拆解成三個因子：

$$\text{執行時間} = \text{指令數}(IC) \times \text{每指令週期數}(CPI) \times \text{時脈週期時間}(T_c)$$

其中 $CPI$（Cycles Per Instruction）是關鍵。在理想的管線中，$CPI$ 趨近於 1（每週期完成一條指令）。但記憶體存取會狠狠地把它拉高。我們可以把實際 $CPI$ 寫成：

$$CPI_{\text{實際}} = CPI_{\text{理想}} + (\text{每指令的記憶體存取次數} \times \text{未命中率} \times \text{未命中代價})$$

這條公式把抽象的「瓶頸」變成可計算的數字。最後一項就是馮諾伊曼瓶頸的量化身影——它不會出現在指令數裡，卻悄悄地吃掉你的週期。

動手算一下：記憶體牆有多高？

假設一台機器的參數如下：

CPI 理想值        = 1.0
時脈              = 4 GHz   →  每週期 0.25 奈秒(ns)
L1 未命中代價     = 100 週期（要跑去主記憶體 DRAM 拿）
每條指令平均
  發出記憶體存取  = 1.3 次（含取指本身 + 部分指令存取資料）
L1 未命中率       = 2%

代入公式：

記憶體造成的額外 CPI = 1.3 × 0.02 × 100
                     = 2.6 週期

CPI 實際 = 1.0 + 2.6 = 3.6

看清楚這件事的嚴重性了嗎？理想 $CPI$ 是 1.0，但光是 2% 的未命中率，就讓實際 $CPI$ 暴增到 3.6——也就是說，這顆 CPU 有將近 $\frac{2.6}{3.6} \approx 72\%$ 的時間，是在乾等記憶體。

現在回到開頭的問題。如果我們把 CPU 時脈加快 100 倍（$T_c$ 縮小 100 倍），但記憶體速度不變，那 100 週期的未命中代價會變成 10000 個「新的、更短的」週期。瓶頸的相對佔比不減反增。這正是記憶體牆(memory wall) 在數學上的真面目：單純加快 CPU，只會讓它有更多時間發呆。

這也帶出一個貫穿整篇的設計哲學——與其追求更快的核心，不如想方設法降低未命中率或隱藏未命中代價。接下來幾節，就是這場戰爭的兵法。

把快取拆開看：關聯度與「三種未命中」

入門篇把快取當成一個會「命中」或「未命中」的黑盒子。進階的關鍵，是理解快取內部如何決定一筆資料放在哪裡，以及未命中為什麼會發生。

快取以快取行(cache line，通常 64 位元組) 為單位搬運資料——這就是空間區域性能奏效的硬體原因：你只想要 1 個位元組，硬體卻一次搬來鄰近的 64 個。而一筆記憶體位址該對應到快取中的哪一格，由關聯度(associativity) 決定：

理解了結構，就能解釋未命中的來源。經典的分析把快取未命中分成 「三個 C」(the three Cs)：

• 強制未命中(Compulsory)：資料第一次被存取，快取裡本來就不可能有。又稱冷啟動未命中。
• 容量未命中(Capacity)：工作集(working set)比整個快取還大，舊資料被擠出去後又要用。
• 衝突未命中(Conflict)：因為關聯度不足，多筆資料搶同一組位置而互相踢出——即使快取整體還有空間。

這個分類不是學術裝飾，它直接指導你怎麼最佳化程式：強制未命中靠預取(prefetch) 減輕；容量未命中靠縮小工作集（例如分塊運算）；衝突未命中則對資料的記憶體佈局極度敏感。下面這個例子會讓你親眼看到衝突未命中如何毀掉一支「演算法完全正確」的程式。

看一個例子：同樣的迴圈，10 倍的速度差

考慮一個再普通不過的二維陣列加總，比較「逐列(row-major)」與「逐行(column-major)」兩種走訪順序：

// 版本 A：逐列存取（順著記憶體擺放方向）
long sum = 0;
for (int i = 0; i < N; i++)
    for (int j = 0; j < N; j++)
        sum += a[i][j];      // 記憶體位址連續遞增

// 版本 B：逐行存取（垂直跳躍）
long sum = 0;
for (int j = 0; j < N; j++)
    for (int i = 0; i < N; i++)
        sum += a[i][j];      // 每次跳 N 個元素

兩個版本計算結果完全相同、指令數也幾乎一樣。但在 C 語言這類 row-major（橫列優先）儲存的語言中，版本 A 順著記憶體連續前進，每搬一條 64 位元組的快取行，就能餵飽接下來好幾次存取（高空間區域性）。版本 B 每一步跳躍 $N$ 個元素，當 $N$ 夠大時，每一次存取都落在不同的快取行上，幾乎次次未命中。

我們套用上一節的公式估算（假設每元素 8 位元組、快取行 64 位元組，故一行裝 8 個元素）：

版本 A 未命中率 ≈ 1/8 = 12.5%（每 8 次存取才換一行）
版本 B 未命中率 ≈ 100%（每次都換行）

若未命中代價 100 週期、命中 1 週期：
版本 A 平均存取週期 ≈ 0.875×1 + 0.125×100 ≈ 13.4 週期
版本 B 平均存取週期 ≈ 0.0  ×1 + 1.0  ×100 ≈ 100  週期

理論上約 7 倍差距，實測常因 TLB 未命中（後面會談）與預取失效而放大到 10 倍以上。這就是著名的快取記憶體(cache-aware) 程式設計：演算法的時間複雜度 $O(N^2)$ 沒變，但常數因子被記憶體階層放大了一個數量級。馮諾伊曼瓶頸從不在你的大 O 分析裡，卻活生生決定你的程式跑得多快。

寫入這條路：為什麼「存資料」比你想的複雜

讀取的快取邏輯相對直覺，寫入(write) 卻藏著馮諾伊曼架構一個微妙的設計分岔。當 CPU 要改寫一個值，這個新值該何時、如何傳回主記憶體？有兩種策略：

寫穿(write-through)：
  每次寫入，同時更新快取與主記憶體。
  → 簡單、記憶體永遠最新；但每次寫都吃匯流排頻寬。

寫回(write-back)：
  只先更新快取，並把該行標記為「髒(dirty)」。
  等這行要被踢出時，才一次寫回主記憶體。
  → 大幅減少匯流排流量；但記憶體會暫時「過期」。

現代 CPU 幾乎都用寫回，因為它直接攻擊馮諾伊曼瓶頸的痛點：減少對共用匯流排的存取次數。為了讓寫回不至於卡住 CPU，硬體還會加上寫入緩衝區(write buffer)——CPU 把要寫的資料丟進緩衝區就繼續跑，不必等真正寫完。

但這裡埋著一個深水炸彈：一旦進入多核心、且採用寫回 + 寫入緩衝，記憶體裡的值就可能「暫時是舊的」，而不同核心對「事情發生的順序」可能看法不一。這正是記憶體一致性(memory consistency) 問題的物理起源，我們留到最後的研究所視角細談。先記住一個重要觀念：寫回快取讓馮諾伊曼那塊「單一、權威的記憶體」變成了一種假象——真相分散在各層快取與緩衝區裡。

虛擬記憶體：在馮諾伊曼位址空間上再疊一層

馮諾伊曼模型假設有一塊以位址編號的線性記憶體。但你寫程式時用的位址（虛擬位址，virtual address），其實不是真正的實體記憶體位址（實體位址，physical address）。中間隔著作業系統與硬體合作的虛擬記憶體(virtual memory) 機制，它做了兩件對馮諾伊曼架構至關重要的事：

1. 保護與隔離：每個程序有自己的虛擬位址空間，彼此踩不到對方的記憶體——這修補了「指令與資料同處一塊記憶體」帶來的安全風險。
2. 以分頁表(page table) 把虛擬位址翻譯成實體位址，讓記憶體看起來比實體更大。

問題是：每存取一個位址，都得先查分頁表做翻譯——而分頁表本身也在記憶體裡。這等於每次存取記憶體前，要先多一次（甚至多次）存取記憶體，馮諾伊曼瓶頸被乘上了好幾倍！

硬體的解法是一塊專門快取「位址翻譯結果」的小快取：TLB(Translation Lookaside Buffer，轉譯後備緩衝區)。

CPU 發出虛擬位址
   │
   ▼
查 TLB ──命中──▶ 立刻得到實體位址（快）
   │
 未命中
   │
   ▼
走分頁表(page walk)：可能存取記憶體數次才翻譯出來（慢）
   │
   ▼
把結果填回 TLB，下次就快了

這就解釋了上一節版本 B 的額外懲罰：大跨步的跳躍存取不只打爆資料快取，連 TLB 也跟著未命中，因為每跳一步可能就跨到另一個記憶體分頁。現代效能分析必須把資料快取與 TLB 兩個層次一起看，它們是疊在同一條馮諾伊曼匯流排上的兩道關卡。

管線深處：當 CPU 開始「賭」與「並行」

入門篇提到管線會遇到危障(hazard)，現代 CPU 用分支預測與亂序執行來填滿管線。進階的重點是理解這些技術為什麼本質上是在對抗馮諾伊曼瓶頸——它們的共同目標，是讓 CPU 在等待記憶體或前一條指令結果的同時，找別的事做。

分支預測(branch prediction)：管線需要連續餵入指令，但遇到 if 分支時，CPU 還不知道該走哪條路（因為條件可能要等記憶體把資料送來才知道）。與其空等，CPU 乾脆賭一把，猜一個方向先做下去。猜對了，零成本賺到；猜錯了，把錯誤路徑上做的工作全部丟棄（稱為flush），代價是十幾個週期。現代預測器準確率可超過 95%。

亂序執行(out-of-order execution)：考慮這段程式：

指令1: LOAD R1, [X]    ; 假設 X 不在快取，要等 100 週期
指令2: ADD  R2, R3, R4 ; 跟 R1 完全無關
指令3: MUL  R5, R1, R6 ; 需要 R1，必須等指令1

循序執行的 CPU 會卡在指令 1，連帶讓無辜的指令 2 一起空等。亂序 CPU 則會說：「指令 2 跟誰都沒衝突，那我趁等待 R1 的空檔，先把指令 2 做了。」這就是用指令層級平行(Instruction-Level Parallelism, ILP) 來隱藏記憶體延遲。

而當單一執行緒的 ILP 也被榨乾、CPU 還是在等記憶體時，同步多執行緒(SMT，Intel 稱 Hyper-Threading) 上場：一個核心同時餵入兩個執行緒的指令，A 執行緒卡在記憶體未命中時，B 執行緒的指令正好補上空檔。

請看出貫穿這一切的同一個主旋律：快取減少要走匯流排的次數；亂序、SMT、預取則在不得不走匯流排時，盡量讓 CPU 別閒著。整部現代微架構史，就是一部「如何優雅地等待記憶體」的歷史。

屋頂線模型：你的程式被誰綁住了？

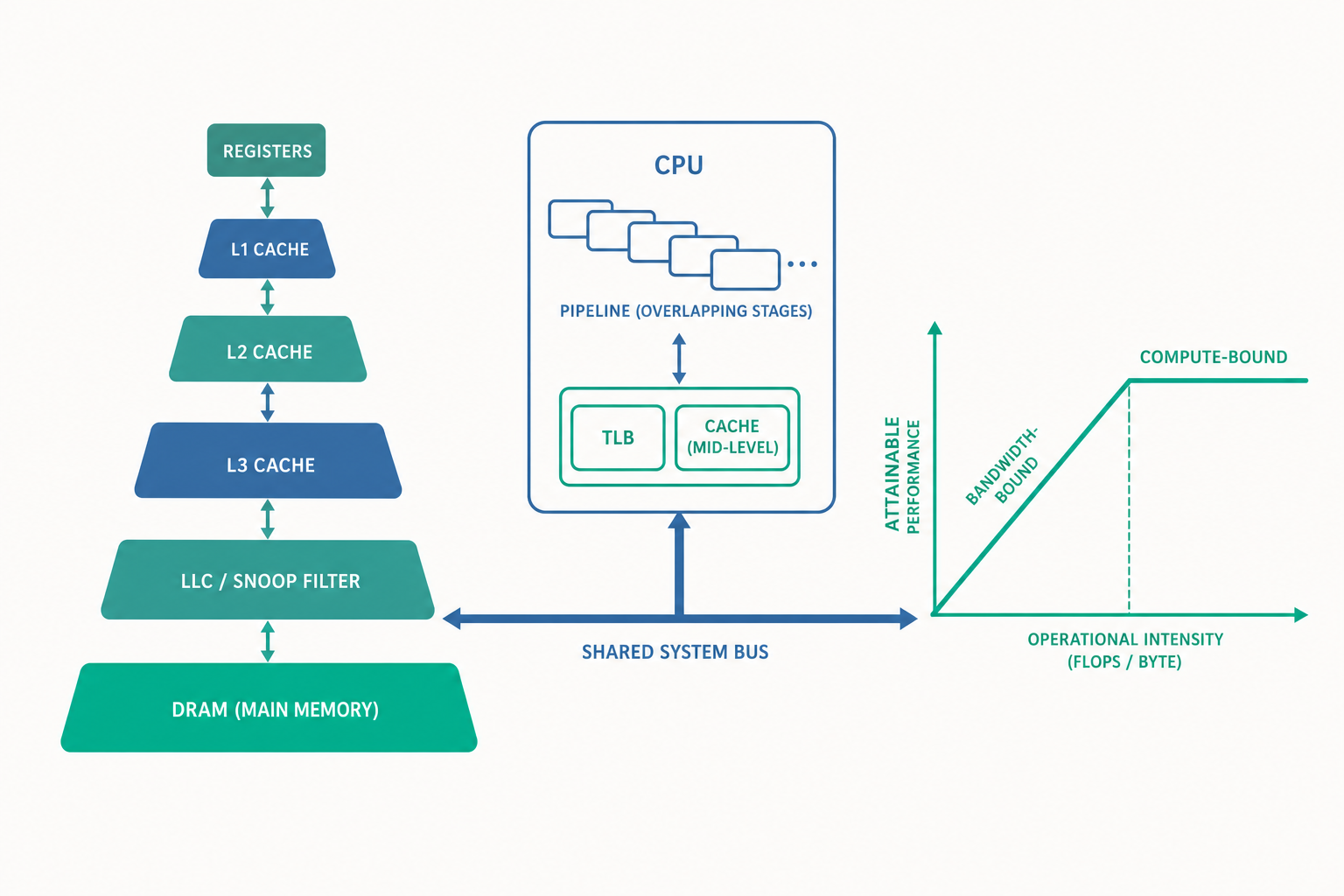

最後，我們用一個能把「馮諾伊曼瓶頸」具象化的分析工具收尾：屋頂線模型(Roofline Model)。它回答一個工程上極實用的問題——你的程式效能上限，是被 CPU 算力綁住，還是被記憶體頻寬綁住？

關鍵指標是運算強度(arithmetic intensity)：

$$I = \frac{\text{浮點運算次數(FLOPs)}}{\text{從記憶體搬運的位元組數(Bytes)}}$$

直白地說，$I$ 衡量「每從記憶體搬來 1 個位元組，你能榨出多少運算」。$I$ 低，代表你搬一堆資料卻只算一點點——典型的記憶體頻寬受限(memory-bound)，馮諾伊曼瓶頸全面主宰。$I$ 高，代表資料搬來後被反覆運算，CPU 算力才是瓶頸——運算受限(compute-bound)。

可達到的效能上限是兩條線取較低者：

$$\text{效能} = \min(\ \text{峰值算力},\ \ I \times \text{記憶體頻寬}\ )$$

效能(GFLOP/s)
   ▲
峰值│            ┌──────────── 算力上限（屋頂的平頂）
算力│           ╱
   │          ╱  ← 斜坡：頻寬上限 = I × 記憶體頻寬
   │         ╱
   │        ╱
   └───────┴──────────────▶ 運算強度 I
        轉折點
   ◀記憶體受限┊運算受限▶

斜坡區（左側）的程式，再快的 CPU 也救不了，唯一出路是提高 $I$——例如用分塊(blocking/tiling)讓搬進快取的資料被多次重用，把點落到圖的右邊。這就把前面所有概念串了起來：降低未命中、提升運算強度、本質上都是在減少對那條共用匯流排的依賴。屋頂線模型，等於是馮諾伊曼瓶頸的「健檢報告」。

重點回顧

• 效能由 $\text{執行時間} = IC \times CPI \times T_c$ 決定，而記憶體未命中會悄悄推高 $CPI$；只加快 CPU 時脈，反而讓記憶體延遲的相對佔比更大——這是記憶體牆的數學本質。
• 快取未命中分為強制、容量、衝突三個 C，分別對應預取、縮小工作集、調整記憶體佈局等不同最佳化手段。
• 寫回快取 + 寫入緩衝為了減少匯流排流量，讓「單一權威記憶體」成為假象，並埋下多核一致性問題。
• 虛擬記憶體在馮諾伊曼位址空間上疊加位址翻譯，靠 TLB 緩解；效能分析必須同時看資料快取與 TLB。
• 分支預測、亂序執行、SMT、屋頂線模型的共同主軸，都是「如何在等待記憶體時讓 CPU 不閒著」與「如何減少對共用匯流排的依賴」。

深入探討（研究所視角）

記憶體一致性模型的形式化。 前面提到寫回快取讓記憶體值「暫時過期」。在多核系統中，這引出一個深刻問題：當多個核心並行讀寫共享變數時，硬體保證它們看到怎樣的存取順序？最直覺的循序一致性(Sequential Consistency, SC) 要求所有核心看到的全域順序一致，但代價高昂。實務上 x86 採用較寬鬆的 TSO(Total Store Order)，允許「寫入緩衝區」造成 store 延後可見；ARM、RISC-V 則更寬鬆。這意味著沒有 memory barrier（記憶體屏障）或 atomic 操作時，一段在你腦中「顯然正確」的並行程式，可能因硬體重排而出錯。C++11、Java 的記憶體模型，正是為了讓程式設計師能在這些寬鬆硬體上，以 happens-before 關係推理正確性——這是並行程式設計的理論基石，建議延伸閱讀 Adve 與 Gharachorloo 的經典綜述。

快取與時序側通道(side channel)。 馮諾伊曼架構為了效能引入的快取，無意間洩漏了資訊：存取一筆資料的「時間長短」會暴露它是否在快取裡。Spectre 與 Meltdown(2018) 攻擊正是利用「推測執行(speculative execution)」——CPU 賭錯分支後，雖然丟棄了架構狀態，卻在快取裡留下了痕跡，攻擊者用計時測量這些痕跡，竊取了本不該存取的記憶體。這揭示一個深刻的教訓：微架構的最佳化（推測、亂序、快取）並非對軟體完全透明，效能與安全在馮諾伊曼模型的底層緊密糾纏。理解這層機制，目的在於設計具備隔離保證的安全系統與正確的緩解措施。

對馮諾伊曼典範的根本性挑戰。 當資料量遠超運算量（如大型語言模型推論、圖計算），把資料「一個字一個字搬過匯流排」的成本主導一切。這催生了繞過馮諾伊曼瓶頸的架構研究：近記憶體運算(near-memory computing) 與記憶體內運算(processing-in-memory, PIM) 把運算單元搬進記憶體晶片，從物理上消滅那條走廊；資料流架構(dataflow architecture) 與張量處理器(如 TPU 的脈動陣列 systolic array）則讓資料在運算單元間直接流動、最大化重用，盡量不回主記憶體。這些方向都可視為對「儲存程式 + 單一匯流排」這組八十年前假設的鬆綁。值得思考的開放問題是：當運算的形狀由 AI 工作負載重新定義，馮諾伊曼這張藍圖會被取代，還是會再一次以「改良式」之姿存活下來？歷史上它每次被宣告過時，都以更精巧的混血形式回歸——這本身，或許就是它最深刻的設計遺產。
