行程與排程（進階）

當「公平」需要一個精確定義：從輪流到虛擬時鐘

入門篇我們把排程器(scheduler)比喻成手腳極快的服務生，並認識了 FCFS、SJF、RR、優先權四種經典演算法。但如果你真的去翻 Linux 核心原始碼，會發現上面這些名字一個都找不到。現代通用作業系統真正在跑的排程器，是另一套更精巧的東西。

問題出在哪裡？想像你有兩個行程：一個是正在播放影片、每隔幾毫秒就醒來解一張畫面的播放器（I/O 密集），另一個是埋頭跑矩陣運算、能用多少 CPU 就用多少的科學計算（CPU 密集）。RR 給每人固定時間配額看似公平，但播放器根本用不滿配額就自願睡去，計算程式卻每次都用好用滿——長期下來，誰拿到的 CPU 比較多？「給相同時間配額」真的等於「公平」嗎？

這篇進階篇要回答的，正是「公平到底該怎麼定義與量化」，以及作業系統如何用一個「虛擬時鐘」把這個抽象目標變成可計算、可比較、可實作的機制。我們會一路推進到 Linux 在 2023 年用來取代沿用十五年的 CFS 的新排程器 EEVDF，並補上即時系統(real-time system)那條入門篇沒走的支線。

把「公平」變成數字：虛擬執行時間

入門篇最後提到 Linux 的 完全公平排程器(Completely Fair Scheduler, CFS) 會挑「虛擬執行時間」最少的行程執行。這句話聽起來簡單，但「虛擬執行時間(virtual runtime, vruntime)」這個量到底是什麼，值得我們拆開來看，因為它是理解現代排程的鑰匙。

理想的公平排程有一個數學上的參考模型，叫 理想多工處理器(ideal multitasking processor)：假設有 $n$ 個行程，一台無限快、可以無限細切的 CPU 會讓每個行程同時各拿到 $1/n$ 的算力。當然真實 CPU 一次只能跑一個行程，但我們可以用這個理想當「標準答案」，再想辦法讓真實排程盡量逼近它。

vruntime 就是用來衡量「偏離理想多遠」的指標。它的核心想法是：

每個行程記錄自己「已經用掉的 CPU 時間」，但這個時間會依行程的權重(weight)做縮放。排程器永遠挑 vruntime 最小的行程跑——也就是「目前最吃虧、最該被補償」的那一個。

對一個權重為 $w_i$ 的行程，它實際執行了 $\Delta t$ 真實時間後，vruntime 的增量是：

$$\Delta \text{vruntime}_i = \Delta t \times \frac{w_0}{w_i}$$

其中 $w_0$ 是基準權重。權重越大（越重要）的行程，分母越大，vruntime 走得越慢——於是它得跑更久，vruntime 才會追上別人，等於變相分到更多 CPU。權重小的行程 vruntime 走得快，很快就「超出」別人而被換下。

這就把入門篇的優先權，從一個粗糙的「插隊順序」，升級成了一個連續、可累積、可比較的量。優先權不再是「有沒有資格先跑」，而是「CPU 時間該按什麼比例分配」。

看一個例子：nice 值如何換算成 CPU 占比

在 Linux 裡，使用者調整優先權用的是 nice 值，範圍 −20（最不 nice、搶最兇）到 +19（最 nice、最謙讓）。nice 值不是直接拿來比大小，而是查一張權重表換算成 $w_i$。Linux 的設計是：nice 值每差 1，CPU 占比約差 10%。對應的權重表大致是每差一級乘以 $1.25$：

nice  -5  -4  -3  -2  -1   0   1   2   3   4   5
weight ... 3121 2501 1991 1586 1277 1024 820 655 526 423 335 ...

假設系統裡只有兩個 CPU 密集行程 A 與 B，A 的 nice = 0（weight 1024），B 的 nice = 5（weight 335）。它們各自分到的 CPU 占比是權重的比例：

w_a = 1024   # nice 0
w_b = 335    # nice 5
total = w_a + w_b

share_a = w_a / total
share_b = w_b / total
print(f"A 分到 {share_a:.1%}")   # A 分到 75.3%
print(f"B 分到 {share_b:.1%}")   # B 分到 24.7%

A 拿到約 75%、B 約 25%——比例大約 3:1。你可以驗證一下「每差 1 約差 10%」的設計感：nice 從 0 到 5 差了五級，B 的占比從理想的 50% 一路被壓到約 25%，幾乎砍半。

關鍵在於：這個占比和系統裡有幾個行程無關，永遠由權重比例決定。這正是 vruntime 機制的優雅之處——它不需要事先知道行程要跑多久（不像 SJF 得預測突發時間），只要持續累加、持續挑最小，公平就會自然湧現。

動手算一下：vruntime 怎麼追趕

讓我們把 A、B 放在一條時間軸上，看 vruntime 如何驅動換手。設基準權重 $w_0 = 1024$，排程器每次讓選中的行程跑一個排程顆粒(scheduling granularity)，假設是 6 毫秒。

w = {'A': 1024, 'B': 335}
w0 = 1024
vrt = {'A': 0.0, 'B': 0.0}   # 兩者初始 vruntime 都是 0
slice_ms = 6.0

timeline = []
for step in range(6):
    # 挑 vruntime 最小者（平手取字母小的）
    pick = min(vrt, key=lambda p: (vrt[p], p))
    vrt[pick] += slice_ms * (w0 / w[pick])   # 依公式累加
    timeline.append((pick, round(vrt['A'], 1), round(vrt['B'], 1)))

for i, (p, va, vb) in enumerate(timeline):
    print(f"第{i+1}次選中 {p}  →  vrt(A)={va}, vrt(B)={vb}")

輸出：

第1次選中 A  →  vrt(A)=6.0, vrt(B)=0.0
第2次選中 B  →  vrt(A)=6.0, vrt(B)=18.3
第3次選中 A  →  vrt(A)=12.0, vrt(B)=18.3
第4次選中 A  →  vrt(A)=18.0, vrt(B)=18.3
第5次選中 B  →  vrt(A)=18.0, vrt(B)=36.7
第6次選中 A  →  vrt(A)=24.0, vrt(B)=36.7

注意觀察：B 每被選中一次，vruntime 就暴衝 $6 \times 1024/335 \approx 18.3$，所以它要等很久 A 才追得上；而 A 每次只走 6。數一數六輪裡 A 被選了 4 次、B 被選了 2 次——恰好接近我們算出的 75:25 占比。「挑最小 vruntime」這條極簡規則，竟自動實現了按權重比例分配 CPU 的效果。

用什麼資料結構挑最小？紅黑樹的角色

排程器每次切換都要「找出 vruntime 最小的行程」，而且行程會不斷被插入（醒來）、移除（睡去）。這是一個對效能極度敏感的操作——它在每次上下文切換時都會發生，一秒可能上千次。

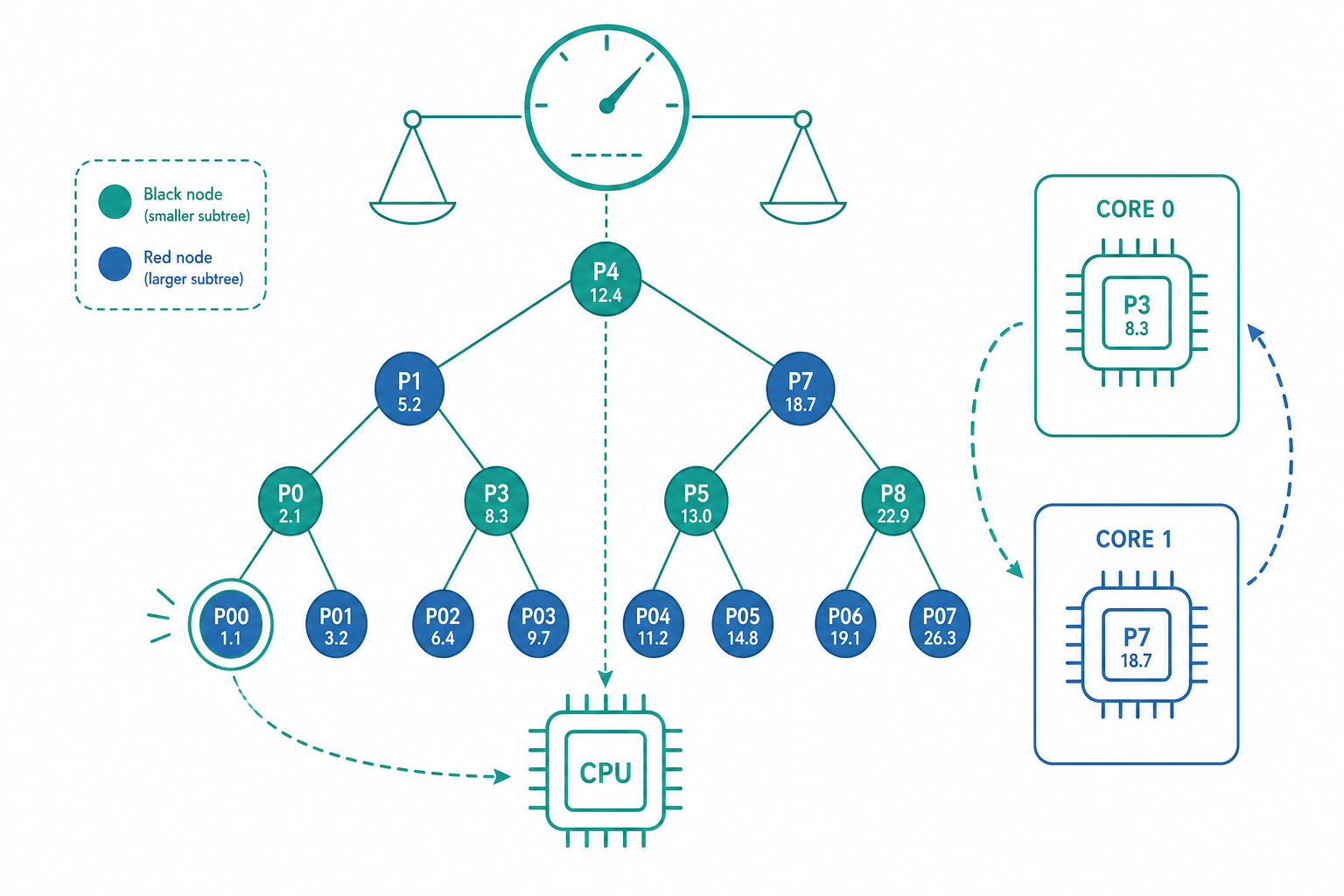

CFS 用 紅黑樹(red-black tree) 這種自平衡二元搜尋樹來維護就緒行程，以 vruntime 為鍵(key)排序。它的好處是：

• 插入、刪除、找最小值都是 $O(\log n)$，$n$ 是就緒行程數。
• 「最小 vruntime」永遠是樹的最左節點，可以快取起來，取用接近 $O(1)$。

為什麼不用更簡單的東西？我們對比一下幾種選擇：

排程器需要的不是某一項最快，而是所有操作都不能太慢——尤其要能高效刪除「任意一個」睡去的行程，這正是二元堆做不好、而紅黑樹擅長的。這是一個很好的「資料結構選型隨使用情境而變」的真實案例：理論最優和工程最適往往不是同一個。

CFS 的隱憂，與 EEVDF 的登場

CFS 從 2007 年服役到 2023 年，是極成功的設計。但它有個被詬病已久的弱點：它只管「公平地分配 CPU 總量」，卻沒有好好處理「延遲(latency)」。

回到開頭的影片播放器。它對「總共拿到多少 CPU」其實不貪心，它真正需要的是低延遲：每次醒來時，希望能馬上被排上去解那一張畫面，晚個幾十毫秒畫面就卡了。但 CFS 沒有一個乾淨的機制讓你表達「我不要更多 CPU，我只要更快被服務」。它能調的只有 vruntime/權重，而權重一調大，就會連帶搶走更多 CPU 總量——延遲和吞吐被綁在同一個旋鈕上，無法分開。

2023 年 Linux 6.6 正式以 EEVDF（Earliest Eligible Virtual Deadline First，最早可服務虛擬截止時間優先） 取代 CFS。EEVDF 的核心升級是：把「公平分配 CPU 總量」和「延遲需求」解耦成兩個獨立的概念。

它引入兩個量：

• lag（落後量）：一個行程「應得的 CPU 時間」減去「實際拿到的 CPU 時間」。lag 為正表示它被虧待了，理應優先補償。只有 lag ≥ 0（不欠它、它也沒超用）的行程才「可服務(eligible)」。
• 虛擬截止時間(virtual deadline)：每個行程可以宣告一個它希望的時間片長度（稱為 request size），系統據此算出一個虛擬截止時間。EEVDF 在所有「可服務」的行程中，挑虛擬截止時間最早的那個跑。

這帶來一個關鍵能力：一個想要低延遲的行程，可以宣告很短的時間片需求。短時間片 → 更早的虛擬截止時間 → 更容易被優先選中，而且不需要靠搶更多 CPU 總量來達成。影片播放器終於可以說「我只要常常被叫到、每次只跑一點點」，而不必假裝自己很重要去搶算力。

CFS 的世界：                    EEVDF 的世界：
  一個旋鈕（權重）                 兩個旋鈕
   ├─ 影響 CPU 占比              ├─ 權重 → CPU 占比（多少）
   └─ 順便影響延遲（綁死）         └─ request size → 延遲（多快）
                                    兩者可獨立調整

EEVDF 並非新發明——它的原始論文早在 1995 年就由 Stoica 與 Abdel-Wahab 提出，沉睡了近三十年才被主流核心採用。這也是個提醒：排程理論的「新」與工程落地的「新」，常常隔著數十年的時差。

多核心讓問題整個翻新

入門篇假設「單核心、同一時刻只有一個行程在 running」。一旦進入多核心(multicore)時代，排程要面對的根本不是同一個問題了。

最直覺的想法是：所有核心共用一個全域就緒佇列，誰閒下來就從佇列頭抓一個來跑。但這在實務上行不通，原因有二：

1. 鎖競爭(lock contention)：那個全域佇列是共享資料，每個核心存取它都得先搶鎖。核心數一多，大家排隊搶這把鎖的時間，可能比真正計算還久。這是典型的可擴展性(scalability)瓶頸。
2. 快取親和性(cache affinity)：一個行程在核心 0 上跑了一陣子，它常用的資料已經被載入核心 0 的快取(cache)。如果下次把它丟到核心 3，那些資料得重新從記憶體搬一次，快取全部失效——這個隱形成本可能遠大於排程本身。

所以現代核心改用 每核心一個獨立就緒佇列(per-CPU run queue) 的設計：每個核心管自己的佇列，平時互不干擾，鎖競爭大幅降低，行程也傾向留在原核心、保住快取。

但這又帶來新麻煩：核心之間可能忙閒不均。一個核心佇列裡塞了十個行程，另一個核心卻閒著沒事做。於是需要 負載平衡(load balancing) 機制，週期性地檢查各核心負載，把行程從繁忙的核心遷移(migration)到空閒的核心。

這裡藏著一個漂亮的權衡：遷移能讓負載均衡、提高整體吞吐，但遷移本身會破壞快取親和性、付出搬移成本。搬，還是不搬？ 這正是多核心排程的核心難題之一。核心會用「遷移成本門檻」來判斷：只有當不均衡嚴重到一定程度，搬移帶來的好處才值得犧牲快取。

重點回顧

• vruntime（虛擬執行時間） 把抽象的「公平」量化成一個可累加、可比較的數字：依權重縮放累計已用 CPU 時間，永遠挑最小者執行，就能讓 CPU 按權重比例分配，且不需預測突發時間。
• Linux 的 nice 值 透過權重表換算，設計成每差一級 CPU 占比約差 10%；占比由權重比例決定，與行程數量無關。
• 排程器用 紅黑樹 維護就緒行程，因為它在「找最小、插入、刪除任意節點」上沒有短板，全部 $O(\log n)$——工程最適不等於單項理論最優。
• EEVDF（2023, Linux 6.6） 取代 CFS，關鍵是把「CPU 占比（多少）」與「延遲（多快）」解耦成兩個獨立旋鈕，讓低延遲行程不必靠搶算力來換取快速回應。
• 多核心排程 改用每核心獨立佇列以降低鎖競爭、保住快取親和性，再靠負載平衡與行程遷移處理忙閒不均——「搬不搬」本身就是一場成本權衡。

深入探討（研究所視角）

即時排程：當「截止時間」是硬規定

前面所有討論都是「盡量公平、盡量快」的盡力而為(best-effort) 排程。但有一類系統，遲到等於失敗：汽車的防鎖死煞車、飛控電腦、工業機械手臂——它們的任務有硬截止時間(hard deadline)，錯過一次就可能釀成事故。這是 即時排程(real-time scheduling) 的領域，它追求的不是平均效能，而是可證明的時序保證。

兩個奠基性演算法值得認識：

• 速率單調排程(Rate-Monotonic Scheduling, RMS)：給週期越短（越頻繁）的任務越高的固定優先權。它是靜態優先權下的最優演算法。Liu 與 Layland 在 1973 年證明了一個著名的可排程性上界：$n$ 個週期任務若總 CPU 使用率 $U \le n(2^{1/n} - 1)$，則保證所有截止時間都能滿足。當 $n \to \infty$，這個界收斂到 $\ln 2 \approx 0.693$——也就是說 RMS 即使只用約 69% 的 CPU 就可能達到排程極限，留有餘裕是即時系統的常態。

• 最早截止時間優先(Earliest Deadline First, EDF)：動態地永遠先跑「截止時間最近」的任務。EDF 是動態優先權下的最優演算法，理論可排程上界高達 $U \le 1$——能榨乾 100% 的 CPU 仍滿足所有截止時間。代價是它在過載(overload)時行為較難預測，且實作成本較高。

注意 EEVDF 名字裡也有「截止時間」，但它用的是虛擬截止時間（一種公平性的代理量），目標仍是公平與低延遲的盡力而為排程，與即時系統那種對應到真實物理時限的硬截止時間，是兩個不同層次的概念，不要混淆。

排程是不是「最優」？一點理論視角

入門篇說 SJF 能讓平均等待時間最小——這在「所有行程同時抵達、非搶佔」的前提下是可證明的最優。但一旦放寬假設，事情就複雜了。若行程在不同時間陸續抵達，要在線上(online) 情境（不知道未來會來什麼）做出最優決策，本身是個困難問題。在排程理論(scheduling theory)中，許多目標（例如最小化加權完成時間總和、考慮任務相依性的排程）已被證明是 NP-hard，意味著我們幾乎不可能找到又快又最優的通用解，只能退而求近似演算法或啟發式(heuristic)。

這解釋了一件事：為什麼真實核心不去追求「數學最優」，而是用 vruntime、紅黑樹、負載平衡門檻這些啟發式的工程設計。最優解往往要嘛無法計算（未來未知）、要嘛計算太貴（NP-hard）、要嘛假設不成立（突發時間無法預知）。好的系統設計不是找到完美答案，而是在不確定與成本約束下，找到「夠好且穩健」的平衡。

延伸連結

排程從來不是孤立的議題。它與同步機制相纏（入門篇的優先權反轉與優先權繼承）、與記憶體管理相纏（被選中的行程若分頁不在實體記憶體，又得阻塞等待 I/O，排程器得立刻換人）、與能耗管理相纏（行動裝置上，把任務塞進少數核心讓其餘核心深度睡眠，往往比追求極致吞吐更省電，這催生了異質多核如 big.LITTLE 架構的排程考量）。當你下次發現手機開很多 App 卻依然滑順、或筆電在重載下還能省電待機，背後都是這套「虛擬時鐘 + 多核協調 + 能耗權衡」的精密合奏在運作。
