馮諾伊曼架構：儲存程式概念與現代電腦的藍圖

為什麼你的電腦能「換一個程式」就變身？

想像一台早期的計算機器：要它從「做加法」變成「做減法」，工程師得拿著螺絲起子、重新插拔幾百條電線，花上好幾天。這聽起來荒謬，卻是 1940 年代真實的情況。ENIAC 這台龐然大物，每換一個任務就得重新「接線」。

今天，你打開瀏覽器、關掉它、再啟動一個試算表，硬體一根線都沒動過。是什麼讓這種「軟體換臉」成為可能？答案藏在一個影響至今、幾乎所有電腦都遵循的設計藍圖裡——馮諾伊曼架構(von Neumann architecture)。它的核心洞見只有一句話：把程式當成資料一樣存進記憶體。

儲存程式概念：把指令當資料看待

在馮諾伊曼之前，許多機器把「程式」與「資料」當成兩種本質不同的東西：資料放在記憶體裡，程式則由實體線路決定。馮諾伊曼(John von Neumann)在 1945 年的《EDVAC 報告草案》中提出了關鍵想法——儲存程式概念(stored-program concept)：

指令和資料一樣，都是一串二進位數字，都存在同一塊記憶體裡。

這個看似簡單的轉換帶來深遠的後果：

• 可程式化：要改變電腦的行為，只要把不同的指令載入記憶體，不必動硬體。
• 指令也能被運算：既然指令是資料，程式就可以讀取、修改另一段程式——這是編譯器(compiler)、作業系統載入器(loader)、甚至病毒能存在的基礎。
• 通用性：同一台機器能執行任何可以被表達成指令序列的演算法，這正呼應了圖靈(Turing)提出的通用計算機概念。

換句話說，「軟體」之所以是軟的，正因為它和你的照片、文件一樣，只是記憶體裡可被覆寫的位元。

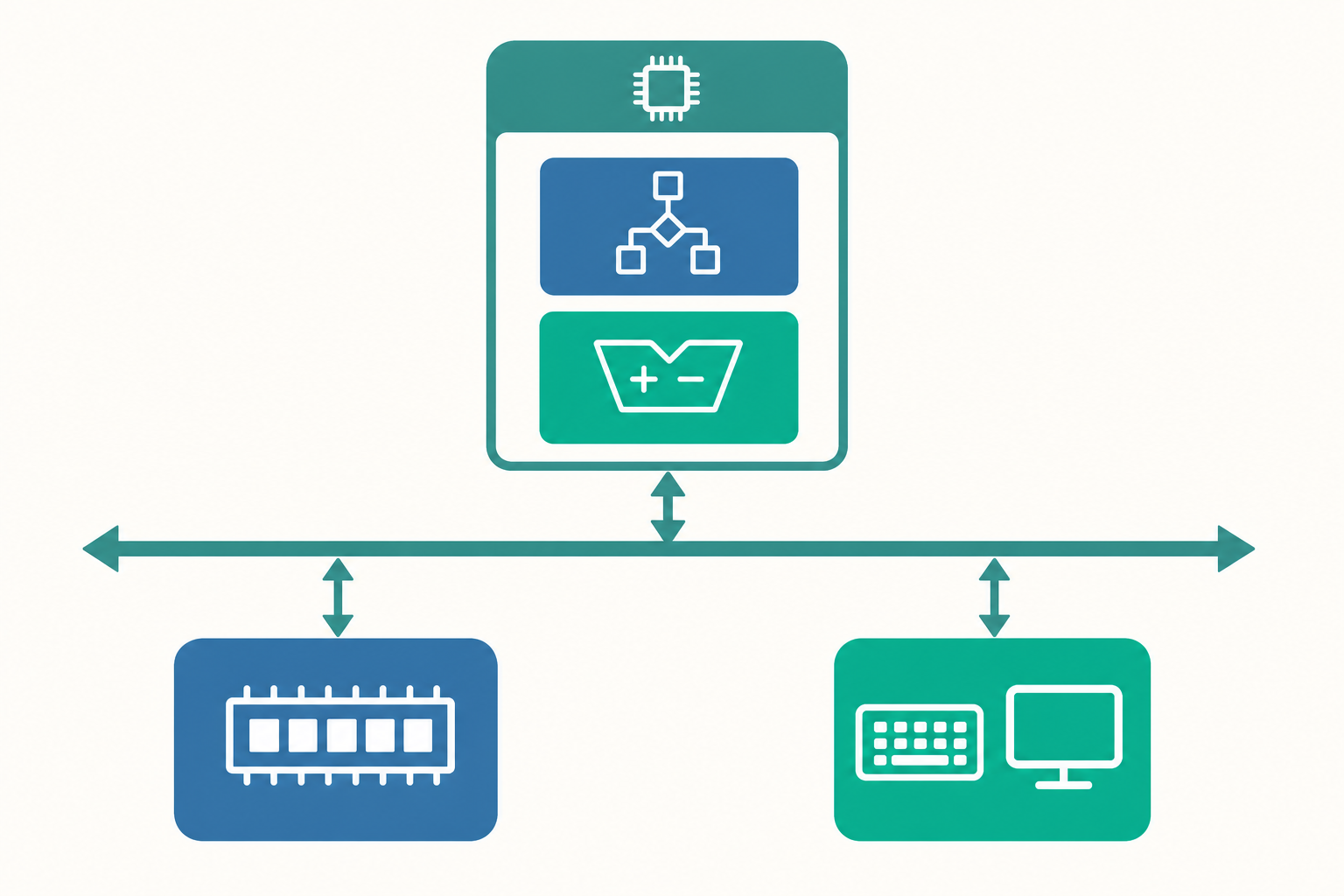

五大組成：CPU、記憶體、IO 與匯流排

馮諾伊曼架構把一台電腦拆解成幾個分工明確的部件。我們可以用一個比喻來理解：把電腦想成一間辦公室。

其中，控制單元與 ALU 合起來構成中央處理器(CPU, Central Processing Unit)，加上少量高速暫存器(register)。記憶體則以位址(address) 編號，CPU 透過位址讀寫特定格子裡的內容。

CPU 工作的基本節奏是反覆執行取指-解碼-執行循環(fetch-decode-execute cycle)：

1. 取指(Fetch)   ：依程式計數器(PC)的位址，從記憶體讀出一條指令
2. 解碼(Decode)  ：控制單元解析這條指令要做什麼
3. 執行(Execute) ：ALU 運算，或讀寫記憶體，或處理 I/O
4. PC 加一，回到步驟 1

注意第 1 步與第 3 步都可能需要存取同一塊記憶體，而且都得走同一條匯流排。這個細節，正是下一節要談的瓶頸根源。

動手看一個例子

讓我們追蹤一段極簡的虛擬機器碼，計算 3 + 5 並把結果存回記憶體。假設記憶體初始如下（位址 100、101 放資料，0 起放程式）：

位址   內容
----   ----------------
  0    LOAD  R1, [100]   ; 把位址 100 的值載入暫存器 R1
  1    LOAD  R2, [101]   ; 把位址 101 的值載入暫存器 R2
  2    ADD   R1, R2      ; R1 = R1 + R2
  3    STORE R1, [102]   ; 把 R1 存回位址 102
  4    HALT
 100   3                 ; 資料
 101   5                 ; 資料
 102   ?                 ; 結果待寫入

逐步追蹤匯流排上發生的事：

週期 1：Fetch 位址0 的 LOAD（走匯流排）→ Execute 讀位址100=3（再走一次匯流排）→ R1=3
週期 2：Fetch 位址1 的 LOAD（走匯流排）→ Execute 讀位址101=5（再走一次匯流排）→ R2=5
週期 3：Fetch 位址2 的 ADD （走匯流排）→ Execute 在 ALU 內 3+5 → R1=8（不必存取記憶體）
週期 4：Fetch 位址3 的 STORE（走匯流排）→ Execute 寫位址102=8（再走一次匯流排）
週期 5：Fetch 位址4 的 HALT → 停止

數一數：光是這 5 條指令，匯流排上就來回奔波了至少 8 次。每一次「取指」和「存取資料」都得排隊使用同一條通道。當程式變成數十億條指令時，這條通道有多忙、多擁擠，就不難想像了。

馮諾伊曼瓶頸：共用匯流排的代價

把指令和資料放在同一塊記憶體、共用同一條匯流排，帶來了優雅的通用性，卻也埋下一個結構性難題：CPU 與記憶體之間，只有一條路。

這條路在任一瞬間，要嘛在搬指令、要嘛在搬資料，不能同時做兩件事。於是再快的 CPU，也得時常停下來「等記憶體把東西送過來」。這個現象就是馮諾伊曼瓶頸(von Neumann bottleneck)。

問題隨時間愈演愈烈。幾十年來，CPU 的運算速度成長遠遠快過記憶體的存取速度——這道日益擴大的鴻溝，業界稱為記憶體牆(memory wall)。打個比方：

• CPU 像是一位每秒能算上百題的數學天才。
• 記憶體像是一位走廊另一端、得起身走過來遞紙條給他的助理。

天才再厲害，每算幾題就得乾等助理慢慢走來遞下一張紙。整體效率不是由天才決定，而是由那條走廊與助理的速度決定。早在 1977 年，Backus 在圖靈獎演講中就以「von Neumann bottleneck」一詞，批評這種「把一個字一個字地搬過匯流排」的計算風格。

那麼，現代電腦如何不被這條走廊拖垮？答案是一整套精妙的緩解策略。

緩解之道一：快取(cache)的記憶體階層

既然每次都跑去遠端記憶體取資料太慢，那就在 CPU 旁邊放一塊小而極快的記憶體，把最近、最常用的指令與資料先複製過來。這就是快取(cache)。

現代 CPU 通常有多層快取，構成記憶體階層(memory hierarchy)：

快取之所以有效，靠的是程式普遍具有的區域性(locality)：

• 時間區域性(temporal locality)：剛用過的資料，很可能馬上又要用（如迴圈變數）。
• 空間區域性(spatial locality)：用了某個位址，鄰近位址也很可能被用到（如陣列循序走訪）。

當 CPU 要的資料正好在快取裡，稱為命中(hit)，幾乎瞬間取得；不在則為未命中(miss)，得到較慢的下一層去拿。寫程式時若能照顧區域性（例如循序而非跳躍地存取陣列），命中率提高，程式就能快上數倍。

緩解之道二：管線(pipeline)讓工作重疊

回想取指-解碼-執行循環。若 CPU 老老實實地一條指令完整跑完才開始下一條，那麼當「執行」階段在工作時，「取指」的電路就閒著——這太浪費了。

管線(pipeline) 的點子，和工廠的流水線一模一樣：把指令處理切成數個階段，讓不同指令同時佔用不同階段。

不分管線（逐條完成）：
指令1: [取指][解碼][執行][寫回]
指令2:                         [取指][解碼][執行][寫回]

分管線（階段重疊）：
指令1: [取指][解碼][執行][寫回]
指令2:       [取指][解碼][執行][寫回]
指令3:             [取指][解碼][執行][寫回]
指令4:                   [取指][解碼][執行][寫回]

理想情況下，管線讓 CPU 平均每個週期完成一條指令，吞吐量大幅提升。但管線也帶來新麻煩——當下一條指令需要上一條的結果，或遇到分支跳躍時，會產生危障(hazard)，可能得插入停頓(stall)。現代 CPU 因此再疊上分支預測(branch prediction)、亂序執行(out-of-order execution) 等技術來填滿管線。

值得注意的是：快取與管線都沒有「消除」馮諾伊曼瓶頸，而是設法藏住它——讓 CPU 在等待記憶體的同時，仍有事可做、有資料可用。

馮諾伊曼 vs. 哈佛架構

既然瓶頸來自「指令和資料共用一條匯流排」，最直接的反制思路是：那就給它們各自一條路。這正是哈佛架構(Harvard architecture) 的核心。

哈佛架構因為兩條獨立通道，能在同一週期內同時取指令與取資料，對講求即時、固定任務的嵌入式系統特別有利。但它犧牲了「程式可被輕易讀寫修改」的彈性，也使硬體更複雜。

有趣的是，現代主流 CPU 其實是混血兒：對外（對主記憶體）維持馮諾伊曼的單一位址空間，方便通用程式設計；但在晶片內部的 L1 快取，卻分成指令快取與資料快取兩塊，能同時供應指令與資料。這種設計稱為改良式哈佛架構(modified Harvard architecture)，等於是「外表馮諾伊曼、內裡哈佛」，兼得兩者之長。

重點回顧

• 儲存程式概念是馮諾伊曼架構的靈魂：指令與資料一視同仁地存在同一塊記憶體，使電腦從「重新接線」進化為「載入軟體」即可改變行為。
• 馮諾伊曼架構由 CPU（控制單元 + ALU）、記憶體、I/O、匯流排五大部件構成，CPU 反覆執行取指-解碼-執行循環。
• 馮諾伊曼瓶頸源於指令與資料共用單一匯流排，CPU 與記憶體速度差距形成記憶體牆，使 CPU 常需空等。
• 現代主要靠快取（利用區域性藏住延遲） 與 管線（讓指令處理階段重疊） 來緩解瓶頸——是「隱藏」而非「消除」。
• 哈佛架構用分離的指令/資料通道換取頻寬，常見於微控制器；主流 CPU 則採改良式哈佛架構，外馮諾伊曼、內哈佛。

深入探討（研究所視角）

從瓶頸到典範轉移。 馮諾伊曼瓶頸不只是工程細節，它規範了整個運算的「形狀」。Backus 在 1978 年圖靈獎演講中主張，這種「逐字搬運」的循序模型，連帶塑造了我們的程式語言（指令式、以指派敘述為核心），並呼籲轉向函數式(functional)風格以擺脫這種思維桎梏。這提醒我們：硬體架構與軟體典範彼此互相形塑，並非中立。

快取一致性與記憶體模型。 一旦進入多核心(multicore)，每個核心都有自己的私有快取，同一個記憶體位址可能在多份快取裡有不同副本。如何保證大家看到一致的值？這催生了快取一致性協定(cache coherence protocol)，如 MESI（Modified/Exclusive/Shared/Invalid 四狀態）。再往上，因為亂序執行與快取，硬體實際呈現的記憶體存取順序未必等同程式碼順序，於是有了記憶體一致性模型(memory consistency model) 與 happens-before 關係的形式化——這是並行程式設計正確性的理論基石，也是 C++、Java 記憶體模型規範的來源。

用平行性正面對抗瓶頸。 快取與管線是「藏住」瓶頸，但有些架構選擇從根本繞過它。SIMD（單指令多資料） 用一條指令處理一整批資料，攤平取指成本；GPU 以數千條執行緒掩蓋記憶體延遲(latency hiding)；更激進的近資料運算(near-data / in-memory computing) 乾脆把運算單元搬到記憶體旁邊，從物理上縮短那條「走廊」。這些都可視為對單一匯流排假設的鬆綁。

與其他主題的連結。 馮諾伊曼架構是後續多個核心議題的根：作業系統的虛擬記憶體(virtual memory) 與分頁，本質是在馮諾伊曼的線性位址空間上加一層位址轉譯；指令集架構(ISA) 設計（RISC 對 CISC）關乎如何讓取指-解碼-執行更有效率；而資訊安全中經典的緩衝區溢位(buffer overflow) 攻擊之所以可能，恰恰是因為儲存程式概念讓「資料」與「指令」共處一塊記憶體——攻擊者把惡意指令偽裝成資料寫入，再誘使 CPU 去執行它。

正因如此，現代系統用 W⊕X（Write XOR Execute，又稱 DEP/NX 位元） 防禦機制把記憶體頁面標記為「可寫」或「可執行」但不可兩者兼具，等於在馮諾伊曼的彈性上，重新劃出一道哈佛式的界線。研究者與學習者理解這層攻防，目的在於建構更安全的系統與正當的防禦，而非用於攻擊。這也再次說明：架構的每一項優勢，往往同時是它的代價所在——而工程的藝術，正在於如何權衡取捨。
