記憶體階層：為什麼資料離 CPU 越近越關鍵

為什麼程式跑得快，常常不是因為 CPU 變快

想像你正在圖書館趕一份報告。手邊的桌面只能攤開幾本書，這是你「立刻」就能翻閱的資料；想再多查一點，得起身走到旁邊的開架書櫃；如果連書櫃都沒有，就只能填單子請館員去地下密集書庫調閱，等上十幾分鐘。聰明的人不會把每本書都跑去密集書庫拿，而是把「等一下還會用到」的書先抱回桌面，需要時伸手就有。

電腦處理資料的方式幾乎一模一樣。中央處理器(CPU)的運算速度極快，但它能直接觸及的「桌面」非常小；真正容量大的儲存裝置(storage)又慢得驚人。整台電腦的效能，往往不取決於 CPU 時脈有多高，而取決於它需要的資料「此刻離它有多近」。這套「把常用資料放在離 CPU 越近、越快的地方」的設計哲學，就是記憶體階層(memory hierarchy)。

速度與容量的根本取捨

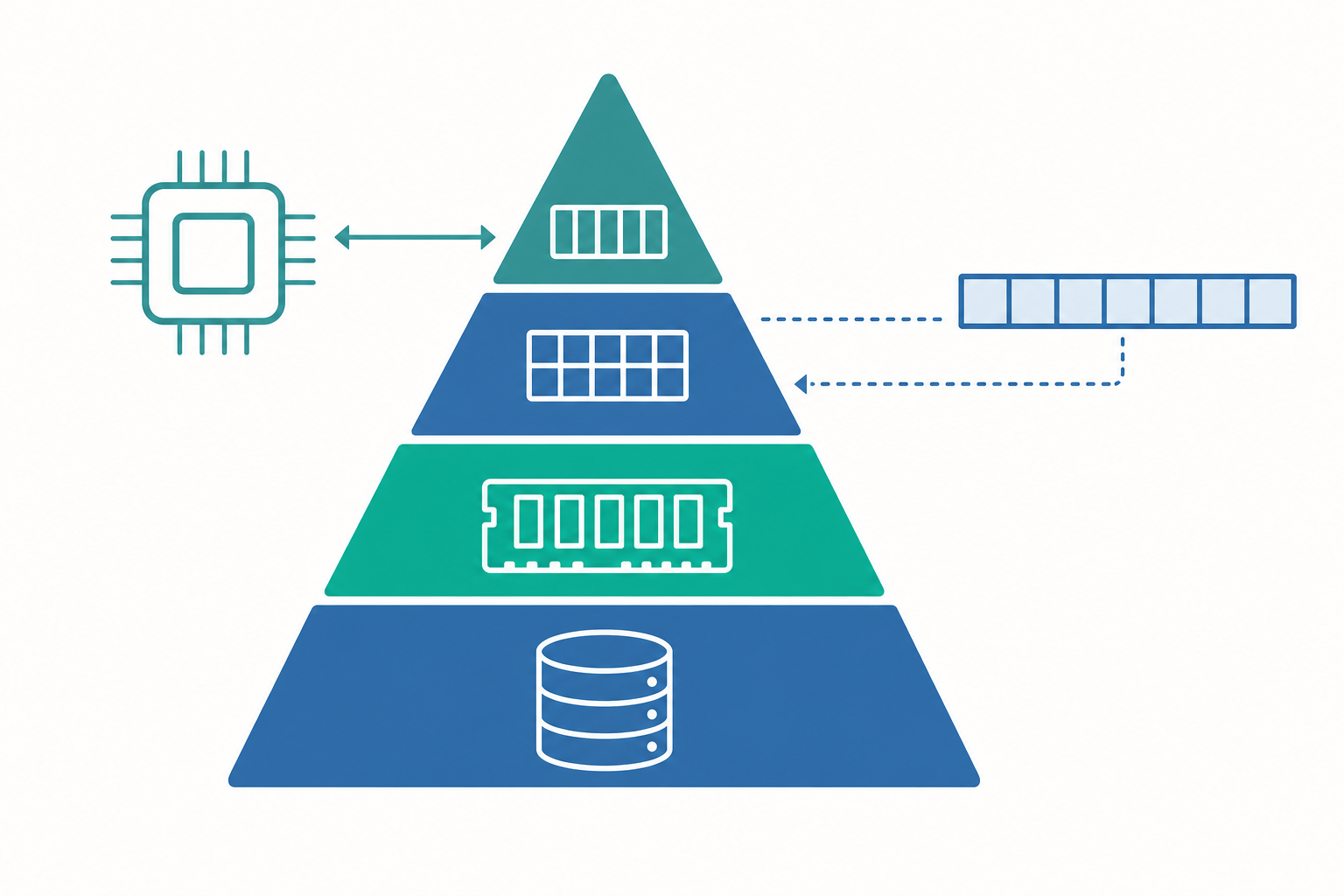

為什麼不乾脆把所有記憶體都做成最快的那種？答案是物理與成本：越快的記憶體，每位元(bit)的造價越高、發熱越大、佔的晶片面積越多，因此容量註定做不大。工程師於是做了一個務實的妥協——分層。每一層在「速度」與「容量」之間取不同的平衡點，由快而小、到慢而大，疊成一座金字塔。

典型的記憶體階層，由近而遠大致如下：

這張表最值得記住的，不是某個確切數字（它們隨硬體世代不斷變動），而是跨層級的差距是「數量級(order of magnitude)」等級的。主記憶體比 L1 快取慢約一百倍；SSD 又比主記憶體慢約一千倍；HDD 再慢上一個數量級。換算成生活時間感受更震撼：如果把暫存器的一次存取想成「1 秒」，那麼一次主記憶體存取大約是「2 分鐘」，而一次傳統硬碟尋軌則是「好幾個月」。CPU 每次「向下一層」要資料，付出的等待都是天文數字。

這也解釋了揮發性(volatility)的分工：上層的暫存器、快取、DRAM 都是揮發性的，斷電即失去內容，換來的是速度；下層的 SSD、HDD 是非揮發性的，斷電後資料仍在，代價是慢。我們開機時把作業系統「從磁碟載入記憶體」，正是把資料從慢而持久的下層，搬到快而短暫的上層。

為什麼分層真的有效：區域性原理

分層之所以不是徒勞，關鍵在於真實程式的記憶體存取並非隨機，而是高度有規律。這條規律稱為區域性原理(principle of locality)，分為兩種：

• 時間區域性(temporal locality)：剛被存取過的資料，很可能在不久後再次被存取。例如迴圈中的計數器變數、頻繁呼叫的函式。
• 空間區域性(spatial locality)：被存取的資料附近的資料，很可能接著被存取。例如循序走訪陣列(array)、依序執行的指令。

有了區域性，「把資料抱回桌面」的策略才划算：我們花一次昂貴的成本把資料從下層搬上來，接下來的許多次存取就都能在上層快速完成，把成本「攤平(amortize)」掉。如果程式真的是完全隨機存取、毫無區域性，快取就形同虛設——這也是為什麼有些演算法（如大型雜湊表的隨機探查）對快取特別不友善。

正因如此，快取一次不只搬一個位元組，而是搬一整塊連續資料，稱為一個快取列(cache line)，常見大小為 64 位元組。這正是在押注空間區域性：既然你要了這個位址的資料，順手把鄰居一起帶上，賭你等一下會用到。

快取命中與失誤

當 CPU 需要某筆資料，它會先問最近的快取：「你有嗎？」

• 若快取裡有，稱為快取命中(cache hit)，資料極快回傳。
• 若快取裡沒有，稱為快取失誤(cache miss)，必須向下一層（更慢的快取或主記憶體）索取，把整個快取列載入後再回傳。這段額外等待稱為失誤代價(miss penalty)。

衡量快取表現的核心指標是命中率(hit rate)——所有存取中命中的比例；其補數是失誤率(miss rate) = 1 − 命中率。一個系統的平均記憶體存取時間(Average Memory Access Time, AMAT)可寫成：

$$\text{AMAT} = T_{\text{hit}} + \text{(miss rate)} \times T_{\text{penalty}}$$

其中 $T_{\text{hit}}$ 是命中時的存取時間，$T_{\text{penalty}}$ 是失誤時額外付出的代價。這條式子的威力在於：因為 $T_{\text{penalty}}$ 通常是 $T_{\text{hit}}$ 的數十到上百倍，即使失誤率只從 5% 降到 1%，平均存取時間也可能大幅改善。效能的槓桿，藏在命中率的小數點後幾位。

快取失誤通常分為三類，俗稱「3C」：

• 強制失誤(compulsory miss)：資料第一次被存取，快取裡本來就不可能有，又稱冷啟動失誤。
• 容量失誤(capacity miss)：工作集(working set)太大，快取裝不下，舊資料被擠出後又被用到。
• 衝突失誤(conflict miss)：因對應方式限制，多筆資料搶同一個位置而互相驅逐，即使整體容量還夠。

快取如何決定資料放哪裡：對應方式

理解第三類「衝突失誤」，必須先理解快取對應方式(cache mapping)——當一個快取列要進入快取時，它能放在哪些位置。常見有三種策略：

1. 直接對應(direct-mapped)：每個主記憶體區塊只能放在唯一一個快取位置（通常以位址取模決定）。查找最快、硬體最簡單，但缺點明顯：若兩塊常用資料剛好對應到同一格，就會反覆互相驅逐，產生大量衝突失誤。

2. 全關聯(fully associative)：任何區塊可放進快取的任意位置。彈性最高、衝突失誤最少，但每次查找都得「比對所有位置」，硬體昂貴、不適合做大。

3. 組關聯(set-associative)：折衷方案，也是現代 CPU 的主流。快取分成許多「組(set)」，每組有 $N$ 個位置（稱為 $N$-way 組關聯）。一個區塊先用位址映射到唯一一組，再在組內任選一格存放。例如 8-way 組關聯，代表每組有 8 個候選位置。這樣只需在組內比對 8 個位置，兼顧了彈性與查找成本。

當一組已滿、又有新資料要進來，就得用置換策略(replacement policy)決定犧牲誰，最常見的是最近最少使用(Least Recently Used, LRU)——驅逐最久沒被碰過的那一筆，這正是時間區域性的直接應用。

動手看一個例子

讓我們用一段最樸素的程式碼，親眼看見區域性如何左右效能。考慮把一個二維陣列(matrix)所有元素相加。在 C 或 Python 這類列主序(row-major)儲存的語言裡，A[i][j] 與 A[i][j+1] 在記憶體中是相鄰的。

N = 4096
total = 0

# 版本 A：逐列走訪（row-major，順著記憶體排列）
for i in range(N):
    for j in range(N):
        total += A[i][j]

# 版本 B：逐欄走訪（column-major，跨越記憶體大步跳）
for j in range(N):
    for i in range(N):
        total += A[i][j]

兩個版本的計算結果完全相同，加法次數也一樣，但在底層編譯語言中實測，版本 A 常比版本 B 快上數倍。原因全在快取：

• 版本 A 順著記憶體連續前進。一次快取失誤載入 64 位元組的快取列（假設每個元素 4 位元組，等於一次帶回 16 個元素），接下來的 15 次存取全是命中。空間區域性被充分利用，命中率極高。
• 版本 B 每次內層迴圈跳過一整列（跨越 N 個元素的距離），幾乎每次存取都落在不同的快取列上。剛載入的列還沒用到第二個元素就被換掉，等於每次都是失誤。

我們用 AMAT 估算這個差距。假設 $T_{\text{hit}} = 1$ ns、$T_{\text{penalty}} = 100$ ns：

• 版本 A 命中率約 $15/16 \approx 93.75\%$，失誤率約 $6.25\%$：

$$\text{AMAT}_A = 1 + 0.0625 \times 100 = 7.25 \text{ ns}$$

• 版本 B 失誤率接近 $100\%$：

$$\text{AMAT}_B = 1 + 1.0 \times 100 = 101 \text{ ns}$$

僅僅交換兩層迴圈的順序，平均每次存取就差了約 14 倍。這就是「同樣的演算法、同樣的複雜度 $O(N^2)$，效能卻天差地遠」的真相——漸進複雜度看不見的常數，很多時候藏在記憶體階層裡。

重點回顧

• 記憶體階層用「越近越快越小、越遠越慢越大」的金字塔結構，在速度與容量的根本取捨間取得平衡；跨層級差距是數量級等級的。
• 分層之所以有效，奠基於區域性原理：程式傾向重複存取剛用過的資料（時間區域性）與其鄰近資料（空間區域性）。快取因此以「快取列」為單位整塊搬運。
• 命中率主宰實際效能。由 $\text{AMAT} = T_{\text{hit}} + \text{miss rate} \times T_{\text{penalty}}$ 可知，因失誤代價極高，命中率的微小提升就能帶來顯著加速。
• 快取對應方式（直接對應／全關聯／組關聯）決定資料能放哪裡，並影響衝突失誤；現代 CPU 多採組關聯搭配 LRU 置換。
• 寫程式時讓存取模式貼合記憶體佈局（如列主序順序走訪、改善資料局部性），是不改變演算法複雜度、卻能大幅提速的實用手段。

深入探討（研究所視角）

快取對應方式與命中率對效能的影響，是計算機架構的核心議題之一。 從直接對應到全關聯，本質上是在「查找成本」與「衝突失誤率」之間的連續光譜上取點。提高關聯度(associativity)能降低衝突失誤，但收益遞減且帶來能耗與延遲代價——這是「2:1 cache rule of thumb」的經驗觀察：一個容量為 $C$ 的直接對應快取，其失誤率大致與容量 $C/2$ 的 2-way 組關聯快取相當。換言之，提升關聯度可在不加大容量的情況下換取相近的命中率，但實務上 CPU 設計者必須在電晶體預算、時脈與功耗之間綜合權衡。

更深一層，置換策略與對應方式的互動值得注意。理論上的最佳置換是 Bélády 最佳演算法——驅逐「未來最久才會被用到」的區塊，但它需要預知未來，僅能作為離線的效能上界。實務以 LRU 近似之，然而 LRU 在某些存取模式（如循序掃過大於快取容量的陣列）會退化到接近最差，催生了 LRU 的各種近似與改良（如偽 LRU、LFU 變體、以及學界的 RRIP、DRRIP 等掃描抗性策略）。這些都是為了讓有限的快取面對多樣化工作集時仍維持高命中率。

值得釐清的常見迷思是：快取階層不只是效能優化，更牽涉正確性與一致性。在多核(multi-core)系統中，每顆核心有私有快取，同一筆主記憶體資料可能在多份快取中各有副本，於是必須用快取一致性協定(cache coherence protocol)（如 MESI 及其變體）來保證各核看到一致的值。這把記憶體階層從單純的速度議題，延伸到並行程式設計的記憶體模型(memory consistency model)與同步語意。

最後，記憶體階層的概念遠超出 CPU 快取本身，而是一個遞迴出現的系統設計母題。作業系統的虛擬記憶體(virtual memory)把主記憶體當成磁碟的快取，並用 TLB(Translation Lookaside Buffer)——本質上是「頁表的快取」——加速位址轉譯；資料庫的緩衝池(buffer pool)把記憶體當成磁碟的快取；CDN 把邊緣節點當成來源伺服器的快取；甚至 CPU 的分支預測器也可視為對控制流的快取。理解了「快取命中／失誤／命中率／置換策略」這組詞彙，你就掌握了一把能反覆套用到網路、儲存、分散式系統各層的通用鑰匙。從這個視角回望，演算法分析裡的 RAM 模型（假設所有記憶體存取等成本）只是方便的理想化；更貼近真實的 cache-oblivious 與 external-memory(I/O)模型則明確把存取成本的層級差異納入，正是為了回答「在真實記憶體階層上，什麼演算法才真正快」這個問題。
