當電腦說「這個托架安全」，它到底算了什麼？

當電腦說「這個托架安全」，它到底算了什麼？

一位實習工程師在 CAD 軟體裡畫好一個鋁合金托架（bracket），按下「結構分析」按鈕，幾秒後螢幕跳出一片漂亮的彩色雲圖（contour plot）：藍色代表低應力、紅色代表高應力，旁邊標著「最大 von Mises 應力 = 142 MPa，安全係數 1.8」。資深工程師走過來看了一眼，只問了三個問題：「你的網格（mesh）多細？邊界條件（boundary condition）怎麼設的？那個紅色尖點是真的，還是奇異點（singularity）？」實習生答不上來。

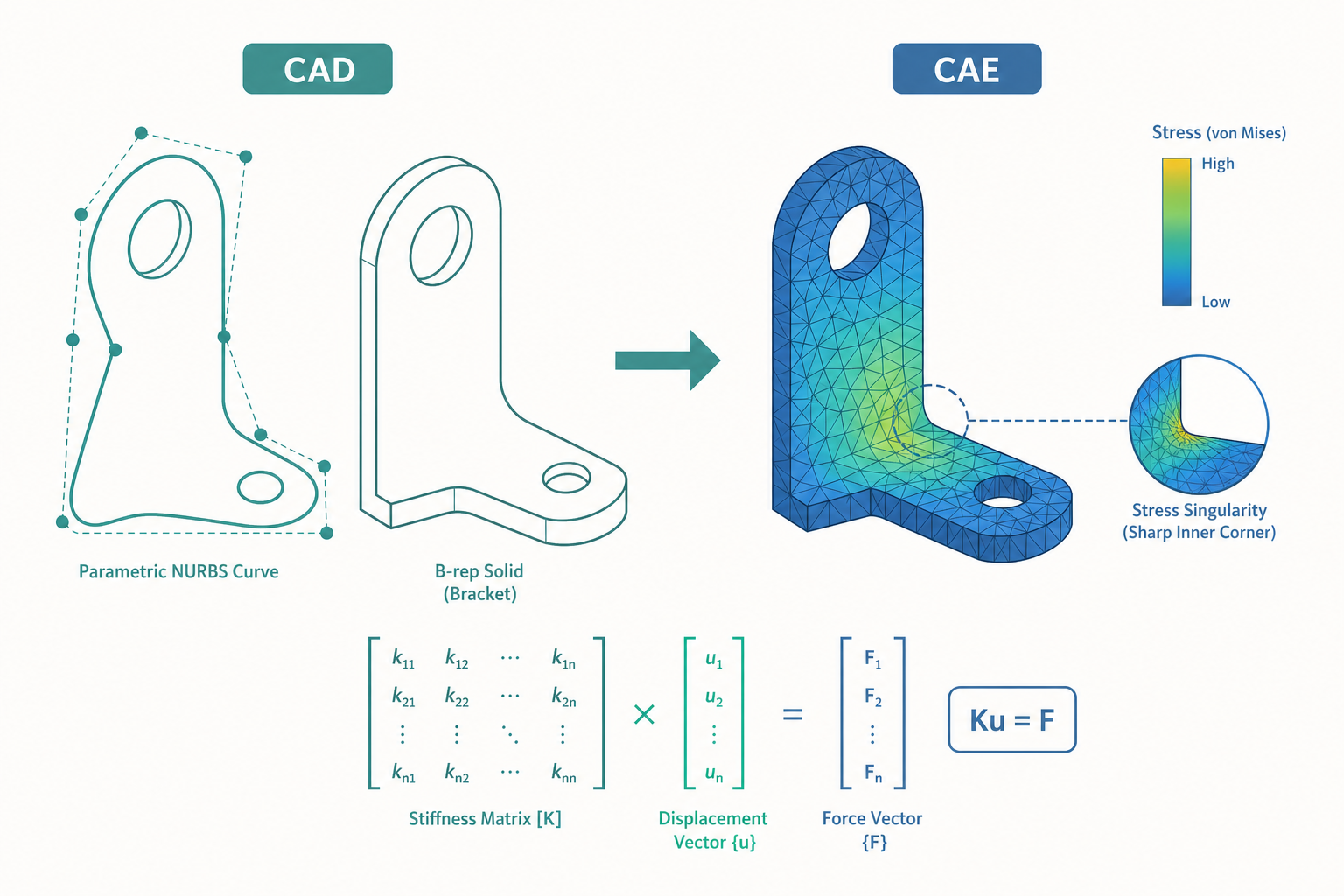

這就是電腦輔助設計（Computer-Aided Design, CAD）與電腦輔助工程（Computer-Aided Engineering, CAE）的核心張力：軟體會給你一個精確到小數點後三位的數字，但這個數字是否可信，完全取決於使用者對背後物理與數值方法的理解。本文從 CAD 的幾何表示出發，走進 CAE 的主力——有限元素法（Finite Element Method, FEM），看清楚電腦在那幾秒鐘裡到底解了什麼方程式，又有哪些地方會騙你。

CAD：把形狀變成電腦能算的數學

CAD 不只是「用電腦畫圖」。現代 CAD 的核心是參數化實體建模（parametric solid modeling）——形狀不是一堆線段，而是一組帶有約束（constraint）與尺寸參數的數學物件。當你把孔徑從 $10\ \text{mm}$ 改成 $12\ \text{mm}$，整個特徵樹（feature tree）會自動重算，這正是「參數化」的威力。

幾何的數學基礎是自由曲線與曲面。最廣泛使用的是 NURBS（Non-Uniform Rational B-Spline，非均勻有理 B 樣條）。一條 NURBS 曲線由控制點（control points）$\mathbf{P}_i$、權重 $w_i$ 與基底函數 $N_{i,p}(u)$ 定義：

$$\mathbf{C}(u) = \frac{\sum_{i=0}^{n} N_{i,p}(u)\, w_i\, \mathbf{P}_i}{\sum_{i=0}^{n} N_{i,p}(u)\, w_i}$$

分母的有理（rational）形式讓 NURBS 能精確表示圓錐曲線（圓、橢圓、拋物線）——這是純多項式樣條做不到的。一個圓無法用有限次多項式精確表達，但加上權重後，NURBS 可以。這就是為什麼 CAD 核心（如 Parasolid、ACIS 幾何核心）幾乎都建在 NURBS 之上。

實體（solid）則用 B-rep（boundary representation，邊界表示） 描述：物體由「面（face）→ 邊（edge）→ 頂點（vertex）」的拓樸結構包圍，每個面掛一片 NURBS 曲面。理解這點很重要——CAE 分析前的「幾何清理（geometry cleanup）」之所以麻煩，常是因為 CAD 模型有微小的縫隙（gap）、重疊面或退化邊，破壞了 B-rep 的拓樸完整性，導致網格器（mesher）失敗。

CAE 與有限元素法：把連續體切成有限塊

真實零件是連續體（continuum），其內部的位移、應力滿足偏微分方程式（PDE）。以線彈性靜力學為例，平衡方程式是：

$$\nabla \cdot \boldsymbol{\sigma} + \mathbf{b} = \mathbf{0}$$

$\boldsymbol{\sigma}$ 是應力張量、$\mathbf{b}$ 是體積力。配上應變—位移關係 $\boldsymbol{\varepsilon} = \frac{1}{2}(\nabla\mathbf{u} + \nabla\mathbf{u}^\mathsf{T})$ 與虎克定律 $\boldsymbol{\sigma} = \mathbf{D}\,\boldsymbol{\varepsilon}$，理論上可解出每一點的位移 $\mathbf{u}$。問題是：除了極簡單的幾何，這組 PDE 沒有解析解。

有限元素法（FEM） 的核心思想是：把複雜幾何切成許多簡單的小塊（元素，element），在每個元素內用簡單的形函數（shape function）$N_i$ 內插位移：

$$\mathbf{u}(x,y,z) \approx \sum_{i} N_i(x,y,z)\, \mathbf{u}_i$$

$\mathbf{u}_i$ 是節點（node）上的未知位移。透過虛功原理（principle of virtual work）或加權殘值法（weighted residual），原本的微分方程被轉化成一個巨大的線性代數方程組：

$$\mathbf{K}\,\mathbf{u} = \mathbf{F}$$

這是整個 CAE 結構分析的「主方程」。$\mathbf{K}$ 是全域剛度矩陣（global stiffness matrix）、$\mathbf{u}$ 是所有節點位移向量、$\mathbf{F}$ 是節點等效力向量。一個百萬自由度（degrees of freedom, DOF）的模型，$\mathbf{K}$ 就是百萬乘百萬的稀疏矩陣。電腦那「幾秒鐘」做的，就是組裝（assemble）$\mathbf{K}$ 並求解這個方程組，再從 $\mathbf{u}$ 回推應變與應力。

這裡有個深刻的物理對應：剛度矩陣 $\mathbf{K}$ 的能量意義來自最小位能原理（minimum potential energy）。系統的總位能為

$$\Pi = \frac{1}{2}\,\mathbf{u}^\mathsf{T}\mathbf{K}\,\mathbf{u} - \mathbf{u}^\mathsf{T}\mathbf{F}$$

FEM 解出的位移場，正是讓 $\Pi$ 取極小（$\partial\Pi/\partial\mathbf{u} = \mathbf{0}$，即得 $\mathbf{K}\mathbf{u}=\mathbf{F}$）的那一組。電腦不是在「猜」應力，而是在能量泛函的所有可能位移場中，找出讓總位能最低的那一個——這跟單擺停在最低點、肥皂膜張成最小面積是同一個變分原理（variational principle）的不同面貌。

一維桿元素：看清剛度矩陣怎麼來

別把 FEM 當黑盒子。取最簡單的兩節點線性桿元素（bar element），長度 $L$、截面積 $A$、楊氏模數 $E$。它就像一根彈簧，等效彈簧常數 $k = EA/L$。其元素剛度矩陣是：

$$\mathbf{k}^e = \frac{EA}{L}\begin{bmatrix} 1 & -1 \\ -1 & 1 \end{bmatrix}$$

這個 $2\times 2$ 矩陣的物理意義一目了然：節點 1 移動 $u_1$、節點 2 移動 $u_2$，桿內力 $= \frac{EA}{L}(u_1 - u_2)$。把許多桿元素的 $\mathbf{k}^e$ 按共用節點「疊加」進全域矩陣 $\mathbf{K}$，就是組裝（assembly）。整個 FEM，從一根桿到一架飛機，數學骨架都是這套放大版。

網格收斂：那個紅點是真的嗎？

回到開頭資深工程師的提問。FEM 是近似解，網格愈細，理論上愈接近真實。但「愈細愈好」要付出代價——自由度隨網格密度暴增，求解時間與記憶體跟著爆炸。關鍵問題是：我的網格夠細了嗎？

答案是做網格收斂分析（mesh convergence study）：逐步加密網格，觀察關注量（如最大應力）是否趨於穩定。若把最大應力 $\sigma_{\max}$ 對元素特徵尺寸 $h$ 作圖，收斂時應該趨於水平。對 $p$ 階元素，誤差理論上隨 $h$ 縮小：

$$\| \sigma_{\text{exact}} - \sigma_h \| \le C\, h^{\,p}$$

線性元素（$p=1$）的應力誤差約與 $h$ 成正比，二次元素（$p=2$）則收斂得更快。實務判準是：當網格加密一倍、最大應力變化小於 5% 時，可視為收斂。

但有一個致命陷阱——應力奇異點（stress singularity）。在數學上的尖角（再加載荷或約束）處，理論應力是無限大（回想機械設計中 $K_t \to \infty$ 的尖角）。在這種地方做收斂分析，網格愈細應力愈高、永不收斂，因為它逼近的是無窮大。開頭那個「紅色尖點」很可能就是奇異點假象：它不代表零件真的會在那裡壞，而代表 CAD 模型裡有個不該存在的數學尖角，工程師應該補上圓角（fillet）再重算。會不會分辨奇異點，是區分 CAE 使用者與 CAE 工程師的分水嶺。

邊界條件：垃圾進，垃圾出

FEM 解的是 $\mathbf{K}\mathbf{u} = \mathbf{F}$，而邊界條件（boundary conditions）決定了 $\mathbf{F}$ 與哪些 $\mathbf{u}$ 被固定。設錯邊界條件，再細的網格也救不回來。常見兩類：

• 位移邊界（Dirichlet / essential）：指定某些節點的位移，例如「這個面完全固定」$\mathbf{u} = \mathbf{0}$。
• 力邊界（Neumann / natural）：指定外力或壓力，例如「這個面承受 $2\ \text{MPa}$」。

最常見的錯誤是過度約束（over-constraint）。把一個本該自由受壓變形的零件整面「完全固定」，會人為製造出實際不存在的反作用力與虛假應力集中。真實的螺栓接合、軸承支撐都有局部柔性，理想化成「剛性固定」往往讓邊界附近的應力嚴重失真——這也是為什麼有經驗的分析師會說：「最重要的應力，往往不在你固定的地方算對。」聖維南原理（Saint-Venant's principle）告訴我們，邊界細節的影響會在離開約束區約一個特徵尺寸後衰減，所以關注區應盡量遠離理想化的邊界。

另一個常被忽略的細節是整體平衡（global equilibrium）。在純力邊界（沒有任何位移約束）的情況下，$\mathbf{K}$ 是奇異的（singular）——因為剛體運動（rigid body motion）對應的位移不產生任何應變能，方程組有無窮多解，求解器會直接報錯「剛度矩陣不正定」。物理意義很清楚：一個在太空中自由漂浮、只受一對作用力的零件，整體會加速移動，沒有靜態解。因此即使是慣性釋放（inertia relief）這類進階手法，也得先把六個剛體自由度（三平移、三旋轉）以某種方式約束掉。理解 $\mathbf{K}$ 何時奇異、為何奇異，往往比記住操作步驟更能幫你看懂軟體的錯誤訊息。

動態分析：當載荷隨時間變化

若載荷快速變動（撞擊、振動、地震），靜力假設失效，主方程要加上慣性與阻尼項，變成

$$\mathbf{M}\,\ddot{\mathbf{u}} + \mathbf{C}\,\dot{\mathbf{u}} + \mathbf{K}\,\mathbf{u} = \mathbf{F}(t)$$

$\mathbf{M}$ 是質量矩陣、$\mathbf{C}$ 是阻尼矩陣。最常做的是模態分析（modal analysis）：求無阻尼自由振動的特徵值問題 $(\mathbf{K} - \omega^2 \mathbf{M})\boldsymbol{\phi} = \mathbf{0}$，解出的 $\omega_i$ 是固有頻率（natural frequency）、$\boldsymbol{\phi}_i$ 是振型（mode shape）。工程師最怕的就是外力頻率撞上某個 $\omega_i$ 造成共振（resonance）——這跟物理裡的彈簧—質量系統 $\omega = \sqrt{k/m}$ 是同一回事，只是 FEM 把它推廣到百萬自由度。

看一個例子

設計一根懸臂托架（cantilever bracket），可簡化為一端固定的矩形截面懸臂梁：長 $L = 200\ \text{mm}$、寬 $b = 20\ \text{mm}$、高 $h = 10\ \text{mm}$，自由端承受向下集中力 $P = 500\ \text{N}$，材料為鋁合金 $E = 70\ \text{GPa}$。我們先用解析公式手算，再說明如何用它驗證 FEM 結果。

第 1 步：截面慣性矩

$$I = \frac{b\,h^3}{12} = \frac{0.020 \times (0.010)^3}{12} = 1.667\times 10^{-9}\ \text{m}^4$$

第 2 步：固定端最大彎曲應力

固定端彎矩 $M = P L = 500 \times 0.200 = 100\ \text{N·m}$，最大應力在表面（$c = h/2 = 5\ \text{mm}$）：

$$\sigma_{\max} = \frac{M c}{I} = \frac{100 \times 0.005}{1.667\times10^{-9}} \approx 300\ \text{MPa}$$

第 3 步：自由端最大撓度

$$\delta_{\max} = \frac{P L^3}{3 E I} = \frac{500 \times (0.200)^3}{3 \times 70\times10^9 \times 1.667\times10^{-9}} \approx 0.0114\ \text{m} = 11.4\ \text{mm}$$

第 4 步：用手算驗證 FEM

現在把同一個托架丟進 CAE 軟體。若 FEM 算出自由端撓度約 $11\sim 12\ \text{mm}$、固定端應力約 $300\ \text{MPa}$，就與梁理論（beam theory）吻合，代表網格與邊界條件設定合理。但 FEM 通常會在固定端的內角報出比 $300\ \text{MPa}$ 高得多的值——若那裡是尖角，那就是奇異點，加密網格只會讓它衝更高；若設計上有圓角，FEM 反而能算出梁理論給不出的真實局部峰值。

這個對照展示了 CAE 的正確用法：簡單問題先用解析解（封閉公式）抓量級，再用 FEM 處理解析解辦不到的複雜幾何。永遠不要把沒做過 sanity check 的 FEM 數字直接拿去簽核。

重點回顧

1. CAD 的核心是參數化幾何：NURBS 的有理形式能精確表示圓與圓錐曲線，B-rep 用「面—邊—頂點」拓樸描述實體；分析前的幾何清理就是在修補拓樸缺陷。
2. CAE/FEM 把連續體 PDE 變成 $\mathbf{K}\mathbf{u}=\mathbf{F}$：透過形函數內插與最小位能原理，電腦求解巨大稀疏線性方程組，再回推應力。
3. 必做網格收斂分析：誤差隨元素尺寸 $h^p$ 縮小，加密一倍應力變化 < 5% 才算收斂。
4. 小心應力奇異點：數學尖角處應力永不收斂、趨於無限大，那是假象不是失效預測，要補圓角重算。
5. 邊界條件決定成敗：過度約束會製造虛假應力，理想化的固定面附近數值不可盡信（聖維南原理）；務必用解析解先驗證 FEM。

深入探討（研究所視角）

本文聚焦線彈性靜力學，但真實 CAE 的疆界遠不止於此。一旦問題進入非線性（nonlinearity），$\mathbf{K}\mathbf{u}=\mathbf{F}$ 的優雅就消失了。非線性主要來自三類：幾何非線性（大變形，應變—位移關係不再線性，如薄板挫曲）、材料非線性（塑性、超彈性橡膠，$\mathbf{D}$ 隨應變改變）與接觸非線性（接觸面積與壓力互相耦合，邊界條件本身是未知）。此時 $\mathbf{K}$ 變成位移的函數 $\mathbf{K}(\mathbf{u})$，必須用 Newton–Raphson 迭代逐步逼近，每一步都重新組裝切線剛度矩陣（tangent stiffness matrix）：

$$\mathbf{K}_T\,\Delta\mathbf{u} = \mathbf{F}_{\text{ext}} - \mathbf{F}_{\text{int}}(\mathbf{u})$$

右側是外力與內力的殘差（residual），迭代直到殘差趨近於零。這也是為什麼非線性分析常常「不收斂」——收斂與否取決於初始猜測、載荷步大小與切線矩陣的良態性。

CAE 也遠不只結構。計算流體力學（Computational Fluid Dynamics, CFD） 解的是 Navier–Stokes 方程式，其非線性對流項 $(\mathbf{v}\cdot\nabla)\mathbf{v}$ 與雷諾數（Reynolds number） $Re = \rho v L/\mu$ 主宰的紊流（turbulence），讓 CFD 比結構 FEM 更難收斂，且高度依賴紊流模型（如 $k$–$\varepsilon$、LES）的選擇。多物理場耦合（multiphysics）——熱—結構、流—固耦合（FSI）、電磁—熱——則是當代 CAE 的主戰場。

值得關注的前沿還有兩個方向。其一是 等幾何分析（IsoGeometric Analysis, IGA）：傳統 FEM 把 CAD 的 NURBS 幾何「降級」成多項式網格，引入幾何離散誤差；IGA 直接用 NURBS 基底函數同時當作幾何與解的形函數，讓 CAD 與 CAE 共用同一套數學表示，消除網格生成這個最耗人力的瓶頸。其二是拓樸最佳化（topology optimization）結合 CAE 與增材製造（additive manufacturing）：以材料分布為設計變數，在體積約束下最小化柔度（compliance）

$$\min_{\rho}\ \mathbf{u}^\mathsf{T}\mathbf{K}(\rho)\,\mathbf{u} \quad \text{s.t.}\ \int \rho\, dV \le V_0,\ \ 0\le\rho\le 1$$

電腦會「長」出有機、像骨骼般的輕量結構，這些形狀傳統機械加工做不出來，卻能被 3D 列印實現。CAD/CAE 與 AI 代理模型（surrogate model）、生成式設計（generative design）的結合，正在把工程師的角色從「畫圖與驗算」推向「定義問題與判讀結果」——而判讀的能力，仍然根植於本文反覆強調的：理解電腦那幾秒鐘到底算了什麼。
