一根桿子上「不會動的那一點」，為什麼能決定整台機器的速度？

一根桿子上「不會動的那一點」，為什麼能決定整台機器的速度？

你已經知道四連桿機構（four-bar linkage）能把馬達的連續旋轉變成雨刷的來回擺動，也算過向量迴路方程。但這裡有一個更深的問題：當整個機構正在運動、每根桿件、每一個點都有各自的速度時，平面上是否存在某一點，它在這個瞬間的速度恰好為零？

答案是肯定的——而且不只一個。這些「瞬間靜止的點」就是瞬心（instantaneous center of velocity, IC）。它們聽起來像幾何上的小把戲，卻是整個高等機構學的樞紐：從不用微分就能求出速度比，到判斷機構會不會卡死，再到設計一台機器的傳力品質，全都從瞬心展開。這篇進階文章，我們不再重複自由度與 Grashof 定則，而是直接走進機構學真正吃功夫的三個層面：瞬心與速度的幾何結構、傳動角與奇異位形、以及反問題——運動合成。

瞬心：剛體運動的幾何骨架

任何在平面上運動的剛體，在任一瞬間，它的運動都可以看成「繞某一點做純旋轉」。這個點就是該剛體的瞬時旋轉中心。即使剛體實際上又平移又旋轉，數學上總能找到一個（可能在剛體外、甚至在無窮遠的）點，使得此刻所有點的速度，都等於「該點到瞬心的位置向量」叉乘角速度：

$$ \vec{v}_P = \vec{\omega} \times \vec{r}_{P/IC}. $$

關鍵推論是：剛體上任一點的速度，方向必定垂直於它到瞬心的連線，大小則正比於它到瞬心的距離。這就是為什麼瞬心如此有用——它把「速度場」這件複雜的事，化簡成「到一個點的距離」這件純幾何的事。

對一個含 $n$ 根桿件的機構，任兩根桿件之間都存在一個相對瞬心。瞬心的總數由組合數給出：

$$ N = \frac{n(n-1)}{2}. $$

四連桿機構 $n=4$，故有 $N = 6$ 個瞬心。其中四個是「明顯」的——就是四個轉動對（revolute joint）本身，因為接頭處兩桿件速度相同，自然是它們的共同瞬心。剩下兩個「隱藏」的瞬心，要靠下面這條定理找出來。

Kennedy 三心定理

Kennedy 定理（Aronhold–Kennedy theorem）指出：任意三個做平面運動的剛體，它們兩兩之間的三個瞬心，必定共線。

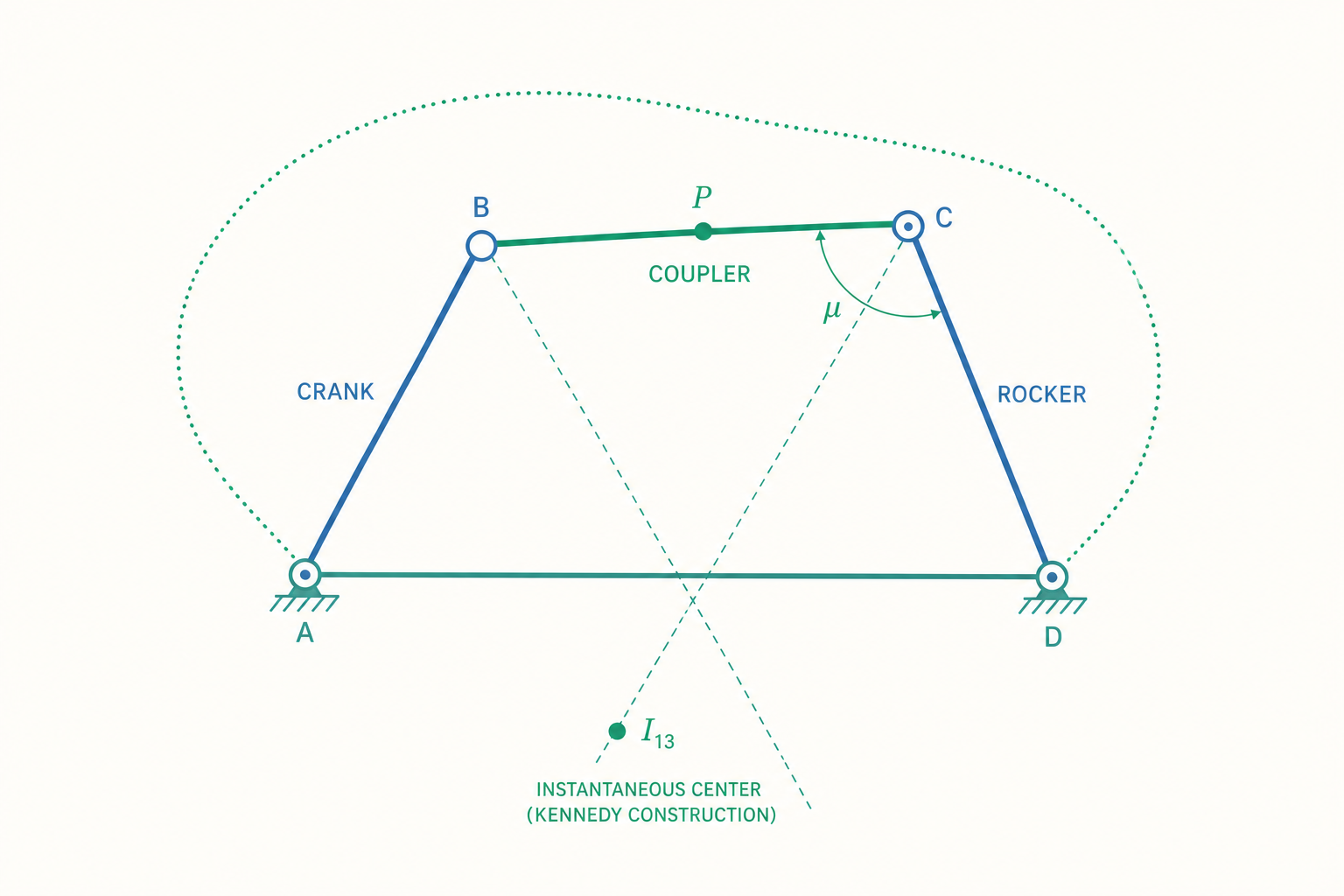

這條看似抽象的定理，是求隱藏瞬心的鑰匙。以四連桿（桿件編號：1 機架、2 曲柄、3 連桿、4 搖桿）為例，我們已知四個接頭瞬心 $IC_{12}, IC_{23}, IC_{34}, IC_{14}$。要找連桿與機架的相對瞬心 $IC_{13}$：

• 由桿件 1、2、3 共線：$IC_{13}$ 落在 $IC_{12}$ 與 $IC_{23}$ 的連線上。
• 由桿件 1、3、4 共線：$IC_{13}$ 落在 $IC_{14}$ 與 $IC_{34}$ 的連線上。

兩條線的交點，就是 $IC_{13}$。同理可定出 $IC_{24}$。整個過程完全不需要微分、不需要解三角方程，只要畫兩條線取交點。這正是瞬心法的魅力：把速度分析變成尺規作圖。

用瞬心一步求出速度比

找到瞬心後，速度分析快得驚人。考慮輸入桿（曲柄，桿 2）與輸出桿（搖桿，桿 4），它們相對於機架（桿 1）的角速度為 $\omega_2$、$\omega_4$。瞬心 $IC_{24}$ 是桿 2 與桿 4 的共同點——在這個瞬間，桿 2 上位於 $IC_{24}$ 的那一點，與桿 4 上位於同一位置的那一點，速度完全相同。

桿 2 把 $IC_{24}$ 視為繞 $IC_{12}$ 旋轉的一點，桿 4 把它視為繞 $IC_{14}$ 旋轉的一點。令兩者速度相等：

$$ \omega_2 \cdot \overline{IC_{12}\,IC_{24}} = \omega_4 \cdot \overline{IC_{14}\,IC_{24}}, $$

於是輸出輸入角速度比直接由兩段距離之比給出：

$$ \frac{\omega_4}{\omega_2} = \frac{\overline{IC_{12}\,IC_{24}}}{\overline{IC_{14}\,IC_{24}}}. $$

這就是著名的角速度比定理：兩桿件的角速度比，等於它們的共同瞬心到各自固定瞬心的距離之比。你不需要算 $\theta_3$、$\theta_4$，不需要建立速度迴路方程，量出三個瞬心的位置就能讀出傳動比。這在手算與直覺設計階段極為強大，也讓我們對機構在不同位形下「為什麼速度忽快忽慢」有了純幾何的解釋。

傳動角：一個常被忽略卻決定成敗的指標

入門課程關心機構「動不動得起來」，進階設計則關心它「動得好不好」。衡量四連桿傳力品質的核心指標是傳動角（transmission angle）$\mu$——它是連桿（桿 3）與輸出搖桿（桿 4）之間的夾角。

為什麼這個角度重要？因為連桿傳給搖桿的力，沿著連桿方向。這個力可以分解成兩個分量：垂直於搖桿的分量（有效地驅動搖桿轉動），以及沿著搖桿的分量（只是把搖桿往軸承裡推，純粹浪費、增加摩擦）。有效分量正比於 $\sin\mu$：

$$ T_{\text{out}} \propto \sin\mu. $$

當 $\mu = 90^\circ$ 時傳力效率最高；當 $\mu \to 0^\circ$ 或 $180^\circ$ 時，幾乎所有力都被軸承吃掉，機構可能卡死或需要極大的輸入力矩。工程經驗法則是讓傳動角全程維持在

$$ 40^\circ \lesssim \mu \lesssim 140^\circ. $$

傳動角可由餘弦定理求出。先用對角線 $d$（連接 $IC_{12}$ 與 $IC_{14}$）連結兩個三角形：在曲柄–機架三角形中，

$$ d^2 = r_1^2 + r_2^2 - 2 r_1 r_2 \cos\theta_2, $$

再在連桿–搖桿三角形中解出傳動角：

$$ \cos\mu = \frac{r_3^2 + r_4^2 - d^2}{2\, r_3 r_4}. $$

設計者會掃過整個輸入角範圍 $\theta_2 \in [0, 360^\circ)$，找出傳動角的最小值 $\mu_{\min}$，並以最大化 $\mu_{\min}$ 作為優化目標。這把「桿長選擇」從入門的 Grashof 可行性檢查，升級為一個真正的設計優化問題。

奇異位形與死點：當 Jacobian 退化

把四連桿的速度迴路方程整理成矩陣形式，會得到：

$$ \mathbf{A} \begin{bmatrix} \omega_3 \\ \omega_4 \end{bmatrix} = \mathbf{b}\,\omega_2, $$

其中係數矩陣（即 Jacobian $\mathbf{A}$）為：

$$ \mathbf{A} = \begin{bmatrix} -r_3\sin\theta_3 & r_4\sin\theta_4 \\ \ \ r_3\cos\theta_3 & -r_4\cos\theta_4 \end{bmatrix}. $$

它的行列式為：

$$ \det\mathbf{A} = r_3 r_4 \big(\sin\theta_3\cos\theta_4 - \cos\theta_3\sin\theta_4\big) = r_3 r_4 \sin(\theta_3 - \theta_4). $$

注意 $\theta_3 - \theta_4$ 正是連桿與搖桿的夾角，也就是傳動角 $\mu$（或其補角）。當 $\sin\mu = 0$，即 $\mu = 0^\circ$ 或 $180^\circ$——連桿與搖桿共線時，$\det\mathbf{A} = 0$，Jacobian 退化，速度方程無唯一解。這正是死點（toggle / dead-center position）。

死點在工程上是雙面刃。壞處是：在死點附近，輸入小小的轉動會引起輸出極劇烈的變化（$\omega_4 \to \infty$ 的趨勢），控制困難。好處是：死點具有自鎖（self-locking）特性——折疊桌、鉗子夾持機構、飛機起落架的鎖定，全都刻意把機構停在死點附近，讓外力無論多大都無法把它推回去。可見傳動角、瞬心、Jacobian 行列式這三件事，在四連桿裡其實是同一個幾何現象的三種語言。

動手試試：判斷一組桿長的傳力品質

給定機架 $r_1 = 100$ mm、曲柄 $r_2 = 30$ mm、連桿 $r_3 = 90$ mm、搖桿 $r_4 = 80$ mm（與入門例題同一組桿長），檢驗它在最不利位形下的傳動角。

傳動角的極值出現在曲柄與機架共線的兩個位形：$\theta_2 = 0^\circ$（曲柄指向搖桿側，對角線最長）與 $\theta_2 = 180^\circ$（對角線最短）。

位形 A：$\theta_2 = 0^\circ$。 此時 $d = r_1 + r_2 = 130$ mm（外側極限）：

$$ \cos\mu = \frac{r_3^2 + r_4^2 - d^2}{2 r_3 r_4} = \frac{90^2 + 80^2 - 130^2}{2 \times 90 \times 80} = \frac{8100 + 6400 - 16900}{14400} = \frac{-2400}{14400} = -0.1667, $$

$$ \mu = \arccos(-0.1667) \approx 99.6^\circ. $$

位形 B：$\theta_2 = 180^\circ$。 此時 $d = r_1 - r_2 = 70$ mm（內側極限）：

$$ \cos\mu = \frac{90^2 + 80^2 - 70^2}{2 \times 90 \times 80} = \frac{8100 + 6400 - 4900}{14400} = \frac{9600}{14400} = 0.6667, $$

$$ \mu = \arccos(0.6667) \approx 48.2^\circ. $$

整個運動週期內傳動角在 $48.2^\circ$ 到 $99.6^\circ$ 之間擺動，最小值 $\mu_{\min} \approx 48.2^\circ$，落在建議的 $40^\circ$ 門檻之上。結論：這組桿長不僅滿足 Grashof（曲柄可整圈旋轉），傳力品質也合格——它是一個「能動、且動得好」的設計。若我們把搖桿縮短到 $r_4 = 50$ mm，重算位形 B 會得到 $\cos\mu = (8100+2500-4900)/(2\cdot90\cdot50) = 0.633$，$\mu_{\min} \approx 50.7^\circ$ 仍可，但若再過度縮短某根桿，$\mu_{\min}$ 會跌破門檻——這正是優化要避免的。

連桿曲線：四連桿藏著的「畫圖」天賦

四連桿還有一個入門少談、卻極富研究價值的面向：連桿曲線（coupler curve）。連桿（桿 3）上任一點 $P$（不在兩端接頭上）的軌跡，並不是圓，而是一條複雜的封閉曲線——數學上是一條六次代數曲線（sextic）。

連桿曲線的威力在於：透過巧妙選擇 $P$ 的位置與桿長，這條曲線可以近似直線、近似圓弧、出現尖點（cusp）或自交環（crunode）。歷史上著名的應用包括：

• 直線機構：Watt 連桿與 Chebyshev 連桿能讓某點走出近似直線段，這在沒有精密滑軌的蒸汽機時代是關鍵發明。
• 間歇與停留機構（dwell mechanism）：當連桿曲線出現一段近似圓弧，把這段圓弧接到另一根桿上，就能讓輸出在一段時間內「幾乎不動」（dwell），常用於包裝機與縫紉機。

連桿點 $P$ 的位置可寫成連桿向量的線性組合，其軌跡座標 $(x_P, y_P)$ 是輸入角 $\theta_2$ 的函數。消去 $\theta_2$ 後得到的隱式方程，就是那條六次曲線——它的解析結構，正是「機構能畫出什麼形狀」這個古老問題的數學核心。

運動合成：從「分析」到「設計」的反問題

到目前為止，包括入門篇，我們做的都是運動分析（analysis）：給定機構，求運動。研究所層級真正的挑戰是反過來的運動合成（synthesis）：給定想要的運動，反求機構。

最經典的合成工具是 Freudenstein 方程。把四連桿的位置迴路方程實部、虛部相除整理，可以得到一條漂亮的代數關係：

$$ K_1\cos\theta_4 - K_2\cos\theta_2 + K_3 = \cos(\theta_2 - \theta_4), $$

其中三個係數只與桿長有關：

$$ K_1 = \frac{r_1}{r_2}, \qquad K_2 = \frac{r_1}{r_4}, \qquad K_3 = \frac{r_1^2 + r_2^2 - r_3^2 + r_4^2}{2\, r_2 r_4}. $$

這條方程的妙處在於：它把「機構幾何（桿長）」與「運動行為（輸入角 $\theta_2$ 對應輸出角 $\theta_4$）」分離開來。如果我們希望機構在三組指定的輸入–輸出角對 $(\theta_2^{(i)}, \theta_4^{(i)})$，$i = 1,2,3$ 上精確達成（這叫函數生成 function generation），就把三組角度代入 Freudenstein 方程，得到三條對 $K_1, K_2, K_3$ 的線性方程：

$$ \begin{bmatrix} \cos\theta_4^{(1)} & -\cos\theta_2^{(1)} & 1 \\ \cos\theta_4^{(2)} & -\cos\theta_2^{(2)} & 1 \\ \cos\theta_4^{(3)} & -\cos\theta_2^{(3)} & 1 \end{bmatrix} \begin{bmatrix} K_1 \\ K_2 \\ K_3 \end{bmatrix} = \begin{bmatrix} \cos(\theta_2^{(1)} - \theta_4^{(1)}) \\ \cos(\theta_2^{(2)} - \theta_4^{(2)}) \\ \cos(\theta_2^{(3)} - \theta_4^{(3)}) \end{bmatrix}. $$

解出 $K_1, K_2, K_3$，再反推桿長比例。這些被精確滿足的角度組，稱為精確點（precision points）。對三精確點問題，桿長有唯一解（在尺度自由下）；想要滿足更多精確點，就得引入更複雜的方法，這時方程不再是線性的，需要 Burmester 理論或把問題化為多項式系統求解。

看一個例子：三點函數生成

假設我們要設計一個機械式角度換算機構，讓輸入轉盤與輸出指針在三個刻度上對齊：$(\theta_2, \theta_4)$ 分別為 $(30^\circ, 90^\circ)$、$(60^\circ, 105^\circ)$、$(90^\circ, 130^\circ)$。

把三組角度代入係數矩陣（以下取近似值，$\cos 30^\circ = 0.866$、$\cos 60^\circ = 0.5$、$\cos 90^\circ = 0$、$\cos 90^\circ=0$、$\cos 105^\circ = -0.259$、$\cos 130^\circ = -0.643$）：

第一列：$0\cdot K_1 - 0.866\,K_2 + K_3 = \cos(30^\circ - 90^\circ) = \cos(-60^\circ) = 0.5$。

第二列：$-0.259\,K_1 - 0.5\,K_2 + K_3 = \cos(60^\circ - 105^\circ) = \cos(-45^\circ) = 0.707$。

第三列：$-0.643\,K_1 - 0\cdot K_2 + K_3 = \cos(90^\circ - 130^\circ) = \cos(-40^\circ) = 0.766$。

這是一組三元一次方程組。由第一列得 $K_3 = 0.5 + 0.866 K_2$。代入第三列：$-0.643 K_1 + 0.5 + 0.866 K_2 = 0.766 \Rightarrow -0.643 K_1 + 0.866 K_2 = 0.266$。代入第二列：$-0.259 K_1 - 0.5 K_2 + 0.5 + 0.866 K_2 = 0.707 \Rightarrow -0.259 K_1 + 0.366 K_2 = 0.207$。

解這兩條二元方程，得 $K_1 \approx 0.0$ 附近的小值、$K_2 \approx 0.57$、$K_3 \approx 0.99$（精確值依保留位數略有出入）。重點不在最後一位數，而在於：我們只解線性代數，就反求出了一台能在指定刻度上精確對齊的機構幾何。再由 $K_1 = r_1/r_2$ 等關係，設定機架長 $r_1 = 1$（標準化）後即可定出其餘桿長。這就是運動合成把「設計」變成「可計算」的核心精神。

重點回顧

• 瞬心是剛體運動的幾何骨架：剛體任一點的速度方向垂直於它到瞬心的連線，大小正比於距離；含 $n$ 桿的機構有 $n(n-1)/2$ 個瞬心。
• Kennedy 三心定理（三剛體的三瞬心共線）讓我們用純尺規作圖找出隱藏瞬心，再用角速度比定理 $\omega_4/\omega_2 = \overline{IC_{12}IC_{24}}/\overline{IC_{14}IC_{24}}$ 不必微分就讀出傳動比。
• 傳動角 $\mu$ 衡量傳力品質（有效扭矩 $\propto \sin\mu$），設計目標是最大化全週期的 $\mu_{\min}$，工程上維持在約 $40^\circ$–$140^\circ$。
• 死點對應速度 Jacobian 退化（$\det\mathbf{A} = r_3 r_4 \sin\mu = 0$）；它既是控制難點，也是折疊桌、起落架自鎖的設計利器。
• 連桿曲線是六次代數曲線，能近似直線或產生 dwell，是機構「畫形狀」能力的數學根源。
• 運動合成（Freudenstein 方程＋精確點）把設計反問題化為線性代數，是從「分析機構」走向「生成機構」的橋樑。

深入探討（研究所視角）

把上述觀念再往前推，會接觸到當代計算運動學（computational kinematics）的幾個前沿。

全解運動合成與數值代數幾何。 三精確點之外的合成問題（四點、五點函數生成，乃至九點路徑生成）會化為高次多項式系統。Wampler、Morgan 與 Sommese 用同倫延拓（homotopy continuation）追蹤出 Burmester 問題的全部解——例如著名的「九點路徑合成」恰有 1442 組複數解。這把機構設計從牛頓法「找到一個解就停」，提升為「窮舉所有可行機構再從中挑選」，是數值代數幾何（numerical algebraic geometry）在工程上的標誌性應用。

奇異位形的微分幾何刻畫。 對平面四連桿而言死點是孤立的，但對並聯機器人（如 Stewart–Gough platform、Delta robot），奇異位形在工作空間中構成複雜的曲面。研究者用 Jacobian 的零空間、Grassmann 線幾何與螺旋理論（screw theory）來分類「輸入奇異」「輸出奇異」「結構奇異」三種退化，這直接決定機器人的可控工作空間邊界與動態力放大效應，是當前機器人學的活躍課題。

柔順機構與運動學的延伸。 傳統機構假設桿件絕對剛性、接頭無間隙。柔順機構（compliant mechanism）反其道而行，刻意用材料的彈性變形取代轉動接頭，於是「瞬心」變成連續分佈、「自由度」需用偽剛體模型（pseudo-rigid-body model）近似。這讓機構能被一體成形、零組裝、零摩擦地製造，是 MEMS 微機電與精密儀器的核心設計範式，也把純運動學與彈性力學重新縫合在一起。

從幾何到資料驅動設計。 最新趨勢是把運動合成交給最佳化與機器學習：以連桿曲線資料庫＋傅立葉描述子做形狀檢索，或用生成模型直接「設計」出滿足目標軌跡的機構拓樸。這呼應了機械設計從 Freudenstein 的解析時代，邁向演算法自動生成的當代轉向——而本文反覆出現的瞬心、傳動角、Jacobian，依舊是這些演算法評估「一個機構好不好」時不可繞過的幾何度量。
