為什麼再聰明的控制器，也躲不過這條「水床定律」？

為什麼再聰明的控制器，也躲不過這條「水床定律」？

讀過入門篇後你已經知道：回饋（feedback）能讓系統自我修正，PID 三項各司其職，而穩定與否看極點的實部。但這裡有一個更尖銳的問題等著你：假設我擁有全世界最聰明的控制器，可以任意設計，那我能不能讓系統對所有頻率的擾動都完全免疫？

直覺上似乎可以——增益拉到無窮大，誤差不就被壓到零了嗎？答案是斬釘截鐵的「不行」。不是因為硬體不夠好，也不是因為演算法不夠聰明，而是因為一條深植在回饋數學結構裡的根本限制（fundamental limitation）。當你在某個頻段把擾動壓得更低，它必然會在另一個頻段「冒出來」變得更高，就像你壓一張水床（waterbed）的一邊，另一邊一定會鼓起來。這條「水床定律」有個正式名字：Bode 靈敏度積分定理（Bode sensitivity integral）。這篇文章，我們就深入回饋的頻域世界，看看它的優雅與它的天花板。

靈敏度函數：回饋到底「抵抗」了什麼

入門篇談的是「輸出追上參考值」。但實務上控制器更重要的工作，是抵抗擾動（disturbance rejection）——風吹動無人機、負載突然增加、感測器有雜訊。要量化這件事，我們需要兩個比閉迴路轉移函數更核心的物件。

設開迴路轉移函數 $L(s) = C(s)P(s)$（控制器乘受控體），定義靈敏度函數（sensitivity function）：

$$ S(s) = \frac{1}{1 + L(s)} $$

以及互補靈敏度函數（complementary sensitivity function）：

$$ T(s) = \frac{L(s)}{1 + L(s)} $$

這兩者最關鍵的性質，是它們處處互補：

$$ S(s) + T(s) = \frac{1}{1+L} + \frac{L}{1+L} = \frac{1+L}{1+L} = 1 $$

這條恆等式 $S + T = 1$ 看似平凡，卻是整套限制理論的源頭。它的物理意義是：

• $S(j\omega)$ 決定輸出擾動與參考誤差被壓制的程度。我們希望 $|S|$ 在低頻很小（誤差小、擾動被壓掉）。
• $T(j\omega)$ 決定參考追蹤與系統對量測雜訊的敏感度。我們希望 $|T|$ 在低頻接近 1（追得準），在高頻很小（不放大雜訊）。

問題來了：因為 $S + T = 1$，你不可能同時讓 $S$ 和 $T$ 在同一頻率都很小。在每個頻率，兩者之和被釘死在 1。這是第一層、也是最直白的取捨。

看一個例子

回到入門篇那個直流馬達 $P(s) = \dfrac{1}{s(s+2)}$，配純比例控制 $C(s) = K_p$。開迴路 $L(s) = \dfrac{K_p}{s(s+2)}$，靈敏度：

$$ S(s) = \frac{1}{1 + \frac{K_p}{s(s+2)}} = \frac{s(s+2)}{s^2 + 2s + K_p} $$

在低頻（$s \to 0$），分子有因子 $s$，所以 $S(0) = 0$。這代表對直流（常值）擾動與參考，誤差被完全消除——這正是因為受控體含一個積分器 $1/s$。再看 $T(s) = \dfrac{K_p}{s^2+2s+K_p}$，$T(0)=1$，直流追蹤完美。

但在高頻（$s \to \infty$），$L \to 0$，所以 $S \to 1$、$T \to 0$。高頻擾動完全沒被壓制（$|S|\approx 1$），但好處是高頻雜訊也不會被放大（$|T|\approx 0$）。低頻抵抗強、高頻放手——這就是一個典型回饋系統的「分工」。控制設計的藝術，很大程度上就是塑造 $|S(j\omega)|$ 與 $|T(j\omega)|$ 的形狀，這稱為迴路成形（loop shaping）。

穩定裕度：離災難還有幾步

入門篇提到增益裕度與相位裕度是「離不穩定還有多遠」的指標，但沒說它們怎麼算、為什麼是這兩個。現在我們把它講透。

穩定性的臨界點，在 Nyquist 圖上是 $-1$ 這個點：當 $L(j\omega) = -1$ 時，$1 + L = 0$，靈敏度 $S$ 爆炸，系統處於震盪邊緣。所以「離不穩定多遠」就是「$L(j\omega)$ 的軌跡離 $-1$ 點多遠」。我們用兩個量來測量這個距離：

相位裕度（phase margin）$\phi_m$：在增益穿越頻率（gain crossover frequency）$\omega_{gc}$——也就是 $|L(j\omega_{gc})| = 1$ 的頻率——量測相位距離 $-180°$ 還差多少：

$$ \phi_m = 180° + \angle L(j\omega_{gc}) $$

增益裕度（gain margin）$G_m$：在相位穿越頻率$\omega_{pc}$——也就是 $\angle L(j\omega_{pc}) = -180°$ 的頻率——量測增益還能放大幾倍才會碰到 1：

$$ G_m = \frac{1}{|L(j\omega_{pc})|} $$

直覺是這樣：當 $|L|=1$ 且相位剛好 $-180°$，$L = -1$，系統正好臨界震盪。相位裕度告訴你「相位還能再延遲多少」、增益裕度告訴你「增益還能再放大多少」，才會踩到那條紅線。實務上常要求 $\phi_m \gtrsim 45°$、$G_m \gtrsim 6\,\text{dB}$（約 2 倍）作為安全餘裕。

動手試試：時間延遲如何吃掉你的相位裕度

入門篇用洗澡水溫的「延遲」破題，但延遲到底如何在數學上摧毀穩定性？這裡我們算給你看，這也是純頻域分析最漂亮的地方。

一個純時間延遲 $\tau$ 在 Laplace 域是 $e^{-s\tau}$。它的頻率響應是 $e^{-j\omega\tau}$——振幅恆為 1，但相位隨頻率線性下滑：

$$ \left| e^{-j\omega\tau} \right| = 1, \qquad \angle e^{-j\omega\tau} = -\omega\tau \;\text{(弳度)} $$

關鍵在於：延遲不改變增益，所以增益穿越頻率 $\omega_{gc}$ 不變；但它額外扣掉 $\omega_{gc}\tau$ 的相位，直接侵蝕相位裕度。假設原本系統的相位裕度是 $\phi_m^0$，加入延遲後變成：

$$ \phi_m = \phi_m^0 - \omega_{gc}\tau \;\text{(弳度)} $$

當延遲大到把相位裕度吃光（$\phi_m = 0$），系統就開始震盪。由此可以反推系統能容忍的最大延遲：

$$ \tau_{\max} = \frac{\phi_m^0}{\omega_{gc}} $$

舉個具體數字。某馬達速度迴路測得增益穿越頻率 $\omega_{gc} = 10\ \text{rad/s}$、原始相位裕度 $\phi_m^0 = 60° = 1.047\ \text{rad}$。它能容忍的最大延遲是：

$$ \tau_{\max} = \frac{1.047}{10} \approx 0.105\ \text{s} \approx 105\ \text{ms} $$

只要訊號鏈（感測器取樣、通訊、運算）的總延遲超過約 105 毫秒，這個原本好端端的系統就會失穩。這解釋了為什麼洗澡時你動作越慢、想越久才轉水龍頭，水溫反而越容易擺盪失控——你親手加大了回路裡的 $\tau$。也解釋了為什麼高效能伺服系統如此在意取樣率與運算延遲：每一毫秒的延遲，都在偷走你的相位裕度。

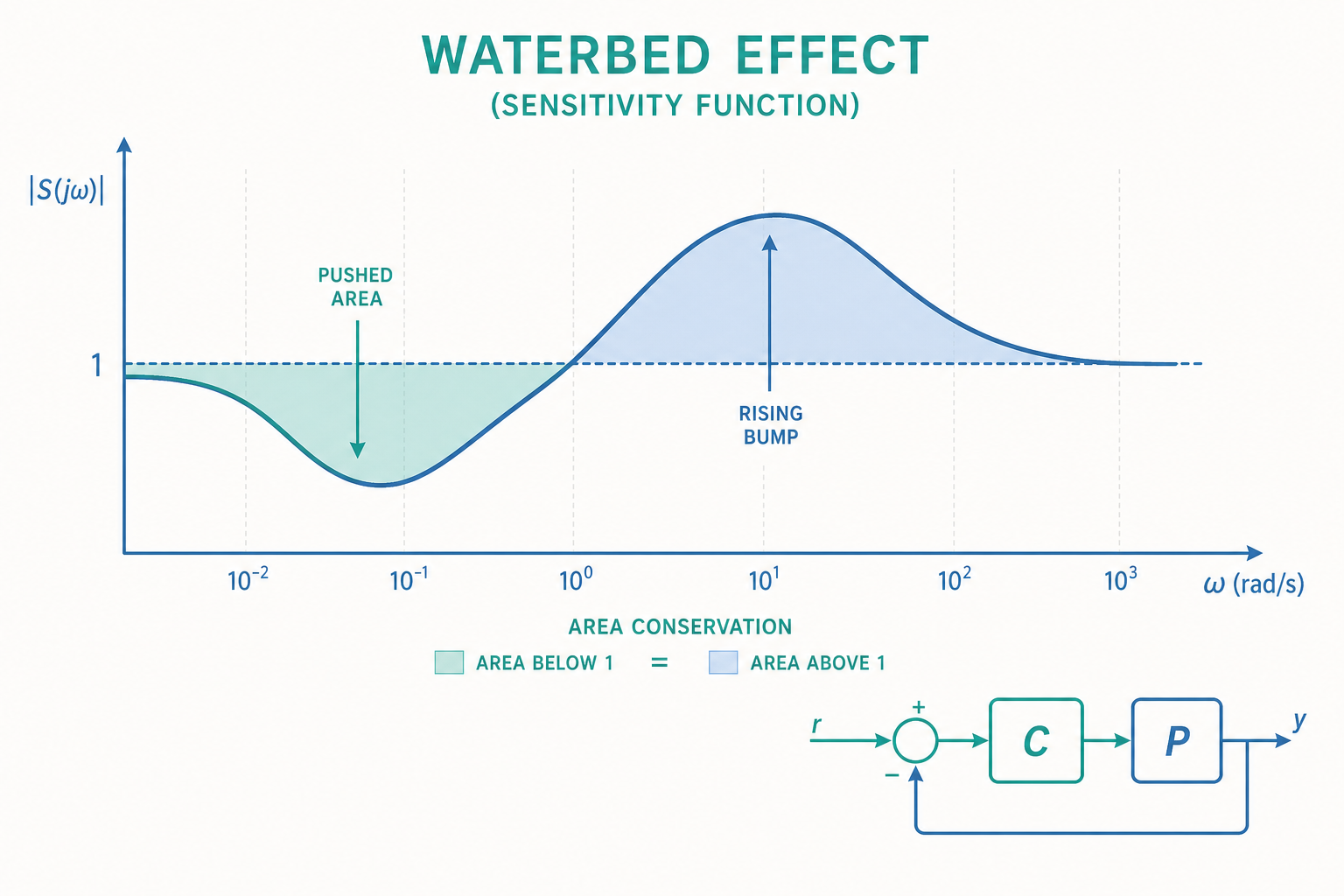

水床定律：你逃不掉的守恆

現在進入這篇文章的核心。我們已經知道在每個頻率 $S+T=1$，但還有一個更深、跨越所有頻率的守恆律。對一個開迴路 $L(s)$ 穩定（極點都在左半平面）且高頻衰減夠快的系統，Bode 靈敏度積分定理斷言：

$$ \int_0^\infty \ln|S(j\omega)|\,d\omega = 0 $$

讀懂這條式子需要一點工夫。$\ln|S|$ 在擾動被壓制的頻段是負的（$|S|<1$，取對數為負），在擾動被放大的頻段是正的（$|S|>1$）。積分為零意味著：負面積與正面積必須完全抵銷。

換句話說：你在低頻把 $|S|$ 壓得越低（負面積越大），就必然要在某個高頻段讓 $|S|$ 冒過 1（正面積補回來）。靈敏度的總量是守恆的，你只能搬動它，不能消滅它。這就是水床——壓下一邊，另一邊鼓起來。如果受控體還是不穩定的（右半平面有極點 $p_i$），情況更糟，積分還會被推到正值：

$$ \int_0^\infty \ln|S(j\omega)|\,d\omega = \pi \sum_i \mathrm{Re}(p_i) > 0 $$

也就是說，控制一個本質不穩定的系統（如倒立擺、戰機）必須付出更高的「靈敏度代價」。

這條定理的工程後果非常實際。當你把回路頻寬往上推、追求更快的響應，靈敏度的「鼓包」（peak of $|S|$）會被擠到頻寬邊緣並長高。$|S|$ 的最大值 $M_S = \max_\omega |S(j\omega)|$ 太大，代表系統對某頻段的擾動異常敏感、阻尼很差。而 $M_S$ 其實還和穩定裕度直接掛勾——可以證明：

$$ \phi_m \ge 2\arcsin\!\left(\frac{1}{2M_S}\right), \qquad G_m \ge \frac{M_S}{M_S - 1} $$

所以把 $|S|$ 的尖峰壓低（通常要求 $M_S < 2$，即 $6\,\text{dB}$）不只是為了抵抗擾動，本身就是在保證足夠的穩定裕度。這把入門篇的「裕度」、本文的「靈敏度」與「水床」全部串成一張網——它們是同一件事的不同切面。

從類比到數位：取樣本身就是一種延遲

最後一個入門篇沒碰、但現代每一台控制器都逃不掉的面向：今天的控制器幾乎全是數位的，跑在微控制器或 DSP 上，以固定週期 $T_s$ 取樣與輸出。連續時間的優雅理論，落地時都要面對離散化。

數位實作引入兩個新效應。其一，取樣等效於一段平均延遲約 $T_s/2$——根據前面的延遲分析，這直接扣相位裕度，所以取樣週期不能太長。經驗法則是取樣頻率至少是閉迴路頻寬的 20 到 30 倍，遠高於 Nyquist 取樣定理要求的 2 倍下限（因為控制要的是相位，不只是還原波形）。

其二，連續控制律必須離散化。以 PID 的積分與微分為例，最常用的是把微分換成後向差分（backward difference）、積分換成累加：

$$ \frac{de}{dt} \approx \frac{e[k] - e[k-1]}{T_s}, \qquad \int_0^t e\,d\tau \approx T_s \sum_{j=0}^{k} e[j] $$

於是離散 PID 的控制輸出寫成可以直接放進程式迴圈的形式：

$$ u[k] = K_p\, e[k] + K_i T_s \sum_{j=0}^{k} e[j] + \frac{K_d}{T_s}\big(e[k] - e[k-1]\big) $$

實作上還有兩個必須處理的坑。第一是積分飽和（integral windup）：當致動器（如閥門、馬達電壓）已經到極限（飽和），誤差卻持續存在，積分項會一路狂飆累積；等誤差終於反向，這個巨大的積分量要花很久才「放完」，造成嚴重超越。對策是抗飽和（anti-windup）——致動器飽和時凍結或回拉積分項。第二是微分項對量測雜訊的放大，實務上會在微分前加一個低通濾波器，把純微分 $K_d s$ 改成 $\dfrac{K_d s}{1 + (T_d/N)s}$ 這種有限高頻增益的形式。

這些細節提醒我們：控制理論在紙上是連續、光滑、無限頻寬的；在晶片上卻是離散、量化、有飽和的。優秀的控制工程師，正是橫跨這兩個世界的人。

重點回顧

• 靈敏度函數 $S$ 與互補靈敏度 $T$ 滿足 $S+T=1$：擾動抵抗（要 $|S|$ 小）與雜訊抑制／追蹤（要 $|T|$ 的形狀）在每個頻率上是零和的取捨，控制設計就是塑造它們的頻率形狀（loop shaping）。
• 穩定裕度可由開迴路頻率響應直接計算：相位裕度 $\phi_m = 180° + \angle L(j\omega_{gc})$、增益裕度 $G_m = 1/|L(j\omega_{pc})|$，量測 Nyquist 軌跡離 $-1$ 點的距離。
• 時間延遲只扣相位、不動增益，能容忍的最大延遲 $\tau_{\max} = \phi_m^0/\omega_{gc}$；這把入門篇的「洗澡延遲擺盪」變成可計算的失穩條件。
• Bode 靈敏度積分（水床定律）$\int_0^\infty \ln|S|\,d\omega = 0$：靈敏度守恆，低頻壓得越低，高頻必然鼓起；不穩定極點還會讓代價更高。$M_S$ 尖峰同時界定了穩定裕度。
• 數位實作引入 $T_s/2$ 的取樣延遲與離散化議題：取樣率需達頻寬 20–30 倍，並要處理積分飽和（anti-windup）與微分雜訊濾波。

深入探討（研究所視角）

水床定律揭示了線性非時變（LTI）回饋的根本天花板，而研究所階段的控制學，很大一部分正是在問：這些限制能不能被繞過，代價是什麼？

第一條路是正視限制、把它寫進設計目標。$H_\infty$ 控制把「讓 $\|W_1 S\|_\infty$ 與 $\|W_2 T\|_\infty$ 同時夠小」當成最佳化問題，其中 $W_1, W_2$ 是頻率權重函數，等於用工程語言指定「我要在哪些頻段壓 $S$、哪些頻段壓 $T$」。靈敏度積分保證了它們無法同時在所有頻率都小，所以權重的選擇本質上是在水床上「決定鼓包要放哪裡」。$\mu$-合成（$\mu$-synthesis）更進一步，在受控體有結構化不確定性時保證強健穩定。這條路的數學工具是凸優化與線性矩陣不等式（LMI），把控制設計變成可以數值求解的問題。

第二條路是跳出 LTI 框架，用非線性或時變策略換取超越線性限制的性能。模型預測控制（MPC, Model Predictive Control）在每個取樣時刻線上求解一個有限時域的最佳化問題，顯式地處理致動器與狀態的硬約束（如閥門開度、安全邊界）——這是頻域方法做不到的，也是 MPC 在製程工業、自駕車軌跡規劃大行其道的原因。代價是龐大的線上運算量。而自適應控制（adaptive control）讓控制器參數隨估測到的受控體變化而調整，強化學習控制（RL control）則更激進地用資料直接學出策略——但兩者都面臨穩定性保證難以嚴格證明的挑戰，這正是當前控制理論與機器學習交會處最熱門的研究前沿。

值得在離開前再強調一個觀念：所有這些先進方法，都沒有推翻水床定律。MPC 處理約束、$H_\infty$ 塑形頻率、RL 直接學策略，它們改變的是「如何分配」與「在什麼類別的系統上分配」靈敏度，而非廢除守恆本身。對線性系統，$\int \ln|S|\,d\omega$ 依然是零。理解這個天花板的存在，並學會在它底下做出聰明的取捨——而不是徒勞地想突破它——正是一位成熟控制工程師與初學者最根本的分野。從洗澡調水溫的那一刻起，這條看不見的守恆律，就一直在場。
