一塊招牌為什麼不會掉下來？

一塊招牌為什麼不會掉下來？

走在街上，你抬頭看見一塊餐廳招牌，由一根斜撐的桿子和一條鋼索固定在牆上。它靜靜地懸在半空，幾年來一動也不動。可是你心裡清楚：地球以重力把它往下拉，風偶爾還推它一把。既然有力在作用，它為什麼不掉、不轉、不晃？

答案就是靜力學（Statics）的核心：當一個物體上所有外力與外力矩彼此「剛好抵消」時，它就維持靜止。聽起來簡單，但要把這句話變成能算出鋼索張力、能判斷螺栓會不會被剪斷的工具，需要一套嚴謹的語言。這套語言的起點，是兩個方程式與一張圖。

靜力學是整個結構工程、機械設計的地基。橋樑、建築、起重機、機械手臂——在它們「動起來」之前，工程師第一件事都是先確認它們「站得住」。本文要帶你把力平衡（force balance）與自由體圖（free body diagram, FBD）這兩個工具弄到能上手的程度。

平衡的兩個條件

牛頓第二定律告訴我們 $\sum \vec{F} = m\vec{a}$。所謂「靜止」或「等速運動」，就是加速度 $\vec{a} = \vec{0}$，於是合力必須為零。但對一個有大小、有形狀的剛體（rigid body）來說，光是合力為零還不夠——想像你用兩隻手反方向推一個方向盤的左右兩端，左右合力可能為零，但方向盤會轉。轉動由力矩（moment / torque）決定，所以還需要合力矩為零。

因此剛體的平衡條件（equilibrium conditions）有兩個：

$$\sum \vec{F} = \vec{0}, \qquad \sum \vec{M}_O = \vec{0}$$

其中 $\vec{M}_O$ 是對任意參考點 $O$ 的力矩總和。在二維平面問題中，這兩個向量方程式展開成三個純量方程式：

$$\sum F_x = 0, \qquad \sum F_y = 0, \qquad \sum M_O = 0$$

這三個方程式是靜力學的全部「彈藥」。一個平面問題最多只能解出三個未知數；如果未知數超過三個，這個系統就是靜不定（statically indeterminate），必須引入材料的變形關係才能求解——這正是後續「材料力學」的舞台。

值得強調的是：力矩可以對任何一點取。聰明地選擇參考點（通常選在某個未知力的作用線上，讓那個力的力矩變成零），可以讓方程式大幅簡化。這是解題的一大訣竅。

力矩：力會讓東西轉

力矩量化「一個力使物體繞某點轉動的傾向」。對某點 $O$，力 $\vec{F}$ 的力矩定義為：

$$\vec{M}_O = \vec{r} \times \vec{F}$$

其中 $\vec{r}$ 是從 $O$ 指向力作用點的位置向量。在二維中，力矩退化為一個帶正負號的純量，大小為：

$$M_O = F \, d$$

這裡 $d$ 是 $O$ 到力作用線（line of action）的垂直距離，稱為力臂（moment arm）。注意是垂直距離，不是 $O$ 到作用點的距離。這也解釋了為什麼用扳手鬆螺絲時，手握得越遠（力臂越長）越省力。

符號慣例上，我們通常規定逆時針（counterclockwise）為正、順時針為負。只要全程一致即可。

自由體圖：把世界從物體上「剝掉」

平衡方程式雖然只有三條，真正的難點在於：這個物體到底受了哪些力？ 漏掉一個力、或多算一個力，後面再怎麼算都是錯的。自由體圖（free body diagram）就是為了系統化地回答這個問題。

畫 FBD 的步驟是：

1. 隔離物體：在腦中把研究對象從周圍環境中「切」出來，單獨畫出來。凡是與外界接觸或連結的地方，都被切斷。
2. 畫上所有外力：被切斷的每一處，外界都會對物體施力。常見的有： - 重力（weight） $W = mg$，永遠豎直向下，作用在重心。 - 支承反力（reaction）：被切斷的支承會「補回」它原本施加的力。
3. 標出未知量：把待求的反力以符號標示，並先假設一個方向（算出來是負值就代表方向相反，這完全沒問題）。

支承類型決定反力的方向與數量，這是 FBD 最關鍵的知識：

把這張表記熟，畫 FBD 就成功了一半。一條繩永遠是拉力且沿繩方向；一個銷有水平與垂直兩個分量；一個固定端額外多了一個阻止旋轉的力矩。

看一個例子

回到開頭那塊招牌，我們把它理想化成一個常見的支架題。

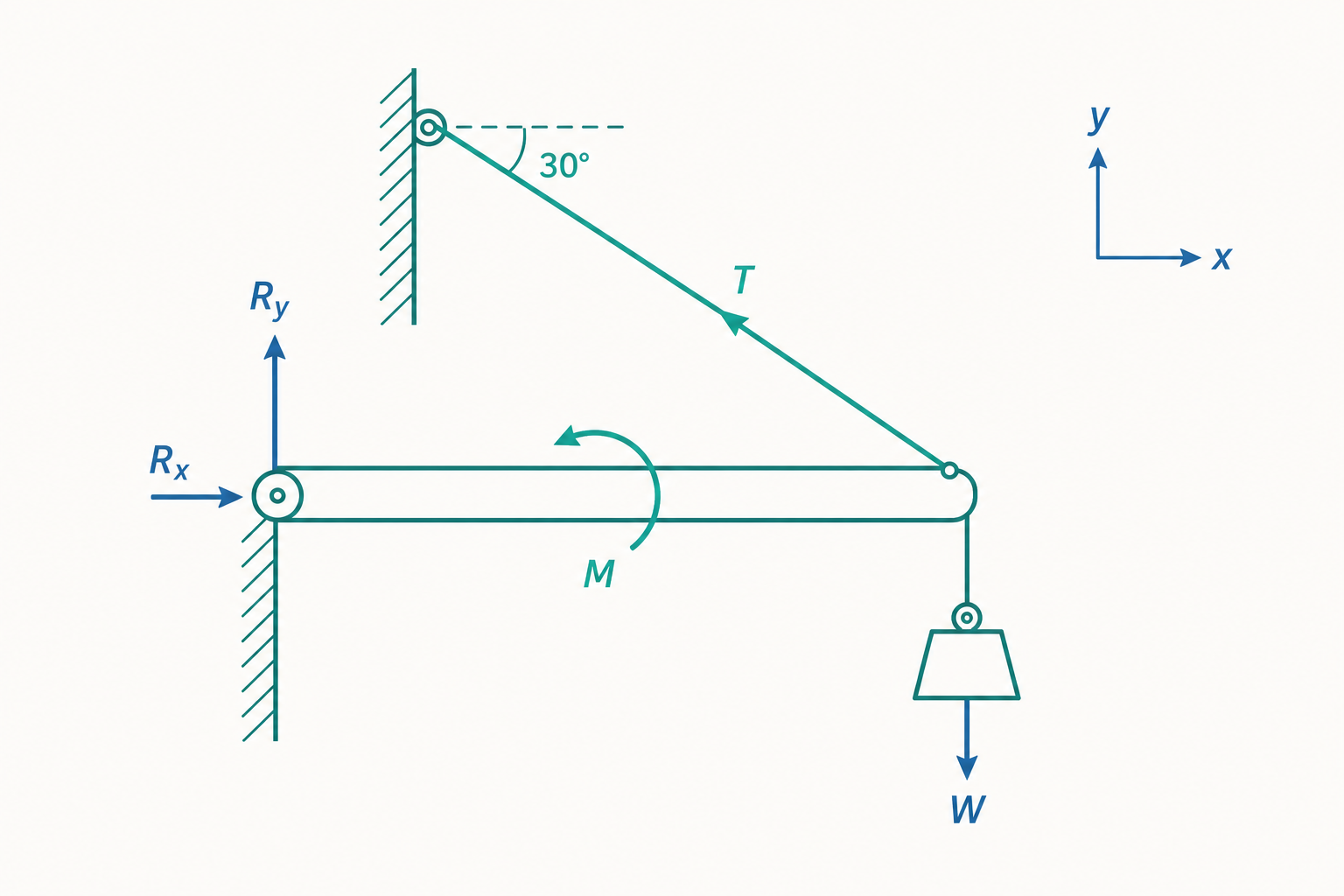

一根均質水平桿 AB，長 $L = 2.0\ \text{m}$、重 $W_{\text{bar}} = 200\ \text{N}$，A 端以銷接固定在牆上。桿的 B 端用一條鋼索拉住，鋼索另一端固定在 A 上方牆上、與桿成 $\theta = 30^\circ$。B 端還掛了一個重物 $W_{\text{load}} = 500\ \text{N}$。求鋼索張力 $T$ 以及銷 A 的反力。

第一步：畫 FBD。 把桿 AB 隔離出來，作用在它上的力有：

• 桿自重 $W_{\text{bar}} = 200\ \text{N}$，向下，作用在中點（距 A 為 $L/2 = 1.0\ \text{m}$）。
• B 端載重 $W_{\text{load}} = 500\ \text{N}$，向下，距 A 為 $L = 2.0\ \text{m}$。
• 鋼索張力 $T$，沿鋼索方向（從 B 指向牆上固定點），與桿夾 $30^\circ$。其分量為水平 $-T\cos\theta$、垂直 $+T\sin\theta$。
• 銷 A 反力 $A_x$、$A_y$（方向先假設為正 $x$、正 $y$）。

第二步：對 A 取力矩。 選 A 是因為 $A_x$、$A_y$ 通過 A，力矩為零，一個方程式就能解出 $T$。取逆時針為正：

$$\sum M_A = 0:\quad (T\sin\theta)(L) - W_{\text{bar}}\!\left(\tfrac{L}{2}\right) - W_{\text{load}}(L) = 0$$

張力的垂直分量 $T\sin\theta$ 把桿往上抬（逆時針，正），兩個重量把桿往下壓（順時針，負）。代入數值：

$$T\sin 30^\circ (2.0) = 200(1.0) + 500(2.0)$$ $$T (0.5)(2.0) = 200 + 1000 = 1200$$ $$T = 1200\ \text{N}$$

第三步：用力平衡求銷反力。

水平方向（張力水平分量指向牆，取為負 $x$）：

$$\sum F_x = 0:\quad A_x - T\cos\theta = 0 \;\Rightarrow\; A_x = 1200 \cos 30^\circ \approx 1039\ \text{N}$$

垂直方向：

$$\sum F_y = 0:\quad A_y + T\sin\theta - W_{\text{bar}} - W_{\text{load}} = 0$$ $$A_y = 200 + 500 - 1200(0.5) = 700 - 600 = 100\ \text{N}$$

所以銷 A 的反力分量為 $A_x \approx 1039\ \text{N}$、$A_y = 100\ \text{N}$，合力大小：

$$|A| = \sqrt{A_x^2 + A_y^2} = \sqrt{1039^2 + 100^2} \approx 1044\ \text{N}$$

兩個分量都是正值，代表我們一開始假設的方向正確。整個求解過程沒有用到任何材料性質——只憑三個平衡方程式就把所有未知反力求出，這正是靜定（statically determinate）問題的威力。

物理視角：靜力學是動力學的特例

從更高的觀點看，靜力學並不是一門獨立的學問，而是動力學（dynamics）的特例。牛頓第二定律的完整形式對剛體是：

$$\sum \vec{F} = m\vec{a}_G, \qquad \sum \vec{M}_G = I_G \vec{\alpha}$$

其中 $\vec{a}_G$ 是質心加速度、$\vec{\alpha}$ 是角加速度、$I_G$ 是對質心的轉動慣量。當物體靜止或等速、不轉時，$\vec{a}_G = \vec{0}$ 且 $\vec{\alpha} = \vec{0}$，右邊歸零，立刻退化成我們的兩個平衡條件。

這也呼應到能量的角度：對保守系統，平衡點對應位能 $U$ 的駐點，即 $\dfrac{dU}{dx}=0$。一顆球在碗底（位能極小）是穩定平衡，在碗口（位能極大）是不穩定平衡。靜力學中「合力為零」與能量法中「位能取極值」其實是同一件事的兩種語言。這個連結會在「虛功原理（principle of virtual work）」中發揚光大。

重點回顧

• 剛體平衡需要兩個條件：合力為零 $\sum\vec{F}=\vec{0}$ 與合力矩為零 $\sum\vec{M}_O=\vec{0}$；平面問題展開為三個純量方程式，最多解三個未知數。
• 力矩 $M_O = Fd$ 中的 $d$ 是參考點到力作用線的垂直距離（力臂），不是到作用點的距離。
• 自由體圖是解題的核心：隔離物體、畫上所有外力、依支承類型決定反力的方向與數量。
• 支承反力速記：滾支承 1 力、銷接 2 力、固定端 2 力 + 1 力矩、繩索 1 拉力沿繩。
• 取力矩時把參考點選在未知力作用線上，可消去該力、簡化計算——這是最常用的解題技巧。

深入探討（研究所視角）

靜不定與相容方程式。 當未知反力數超過獨立平衡方程式數，系統靜不定，平衡方程式不足以求解。例如一根兩端都固定的樑（four reactions）在平面內只有三條方程式，多出來的未知數稱為贅餘度（degree of redundancy）。求解必須補上變形相容條件（compatibility）與材料的本構關係（constitutive law），常用方法有力法（force/flexibility method）與位移法（displacement/stiffness method），後者正是有限元素法（FEM）的理論根。判別準則可用 $r - 3m \gtrless 0$ 之類的式子（$r$ 為反力數、$m$ 為剛體數）配合幾何穩定性檢查。

分布力與形心積分。 真實荷載常是分布的（如風壓、自重沿長度分布）。一個強度為 $w(x)$ 的分布力，其等效集中力為 $F_R = \int w(x)\,dx$，作用點（形心 centroid）位於 $\bar{x} = \dfrac{\int x\, w(x)\,dx}{\int w(x)\,dx}$。把分布力化為等效集中力後，平衡方程式照常適用——這也是為什麼「形心」與「靜矩（first moment of area）」是靜力學與材料力學共用的基礎概念。

虛功原理（principle of virtual work）。 對複雜機構或多自由度系統，逐一畫 FBD 求內力相當繁瑣。虛功原理提供另一條路：系統處於平衡，當且僅當對任意符合約束的虛位移（virtual displacement） $\delta \vec{r}$，外力所做的虛功總和為零，$\sum \vec{F}_i \cdot \delta\vec{r}_i = 0$。這個觀點省去計算約束反力（它們在虛位移上不做功），是分析力學（拉格朗日力學）的起點，也是現代多體動力學模擬的理論基礎。從一塊不掉下來的招牌，到太空站機械臂的姿態控制，背後其實是同一條脈絡。
