同樣一個金屬零件，為什麼有人用「削」的，有人用「印」的？

同樣一個金屬零件，為什麼有人用「削」的，有人用「印」的？

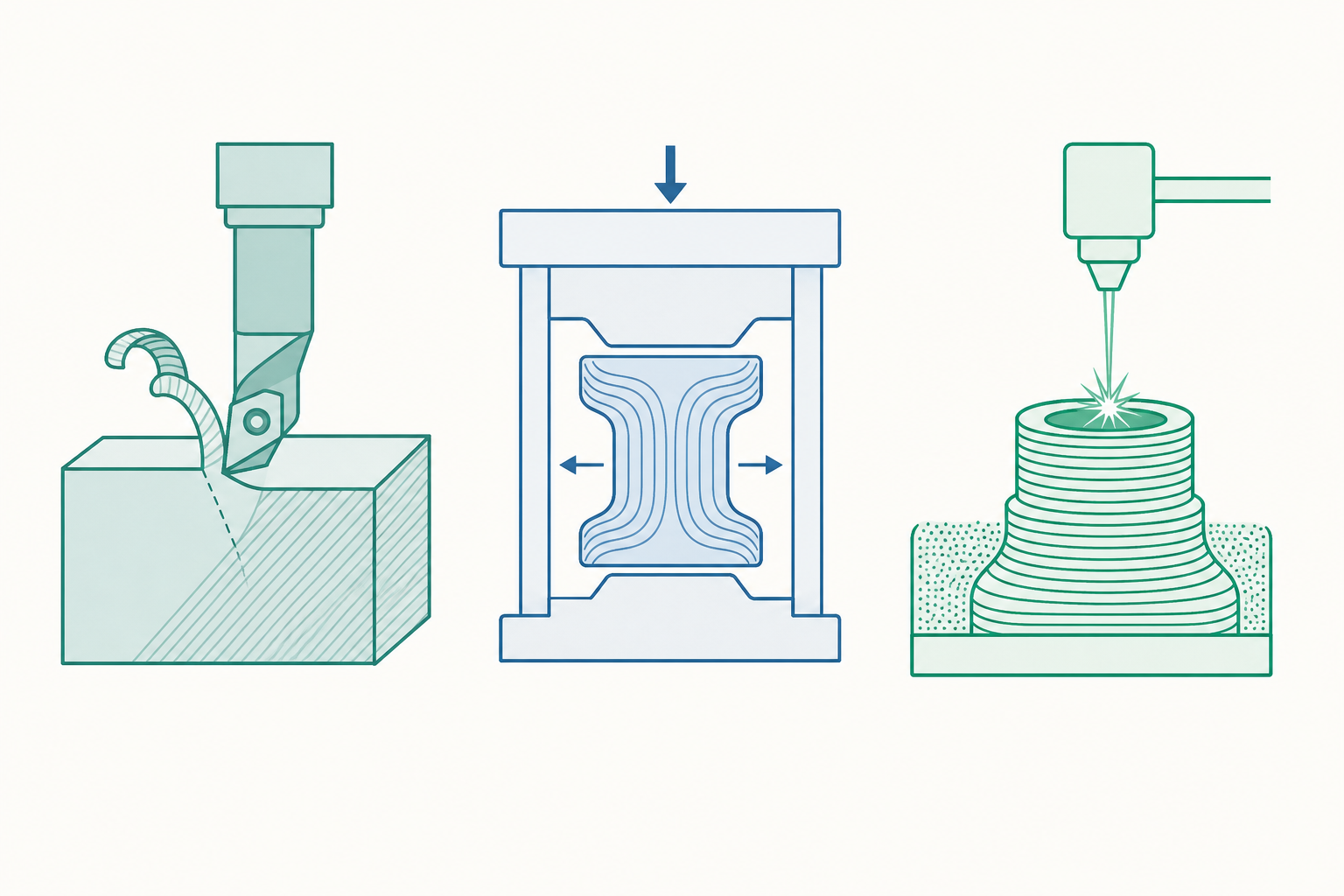

想像你手上拿著一個鋁合金製的散熱片，鰭片又薄又密。它是怎麼來的？工程師面前其實有三條路：把一塊實心鋁塊用刀具一刀刀「削」掉多餘的材料（切削，subtractive）；把熔融或半固態的鋁「擠」「壓」成形（成形，forming/casting）；或者像 3D 列印那樣，一層一層把材料「疊」出來（積層製造，additive）。

這三條路代表了製造程序（manufacturing processes）的三大家族。它們的差別不只是「方法不同」，而是背後牽涉到截然不同的材料力學、熱力學與經濟學考量。同一個幾何形狀，選錯製程可能讓成本差十倍、強度差一半。這篇文章帶你從工程原理層面，理解這三大家族各自的物理基礎與計算方法。

切削加工：用刀具「剪」走材料

切削（machining）的本質是用一把比工件更硬的刀具，在工件表面製造一個受控的剪切破壞。看似簡單，但理解它的關鍵在於「剪切平面（shear plane）」這個概念。

當刀具以一定的切深 $t_0$（未變形切屑厚度）切入工件，材料並不是被「鏟」起來，而是沿著一個與切削方向成 $\phi$ 角的剪切平面被「剪斷」，形成切屑。切屑厚度 $t_c$ 通常大於 $t_0$，定義切屑比（chip thickness ratio）：

$$r = \frac{t_0}{t_c}$$

由幾何關係可以推得剪切角 $\phi$ 與刀具前角（rake angle）$\alpha$ 的關係：

$$\tan\phi = \frac{r\cos\alpha}{1 - r\sin\alpha}$$

剪切角很重要，因為它直接決定了剪切應變的大小。沿剪切平面的剪切應變 $\gamma$ 為：

$$\gamma = \cot\phi + \tan(\phi - \alpha)$$

剪切角越小，切屑越厚、應變越大，切削就越「費力」。這也解釋了為什麼正前角（positive rake）刀具切起來比較輕鬆——較大的 $\alpha$ 會推高 $\phi$，降低應變。

切削力與功率

切削過程消耗的功率，主要花在剪切變形與刀屑摩擦上。實務上常用「比切削能（specific cutting energy）」$u_s$ 來估算，它代表移除單位體積材料所需的能量（單位 $\mathrm{J/mm^3}$ 或等價的 $\mathrm{N/mm^2}$）。

材料移除率（material removal rate, MRR）對車削而言為：

$$\text{MRR} = v \cdot t_0 \cdot w$$

其中 $v$ 是切削速度、$w$ 是切削寬度。所需的切削功率為：

$$P_c = u_s \cdot \text{MRR}$$

舉例：用比切削能 $u_s \approx 2.5\ \mathrm{N/mm^2}$（典型中碳鋼）、切削速度 $v = 2\ \mathrm{m/s}$、切深 $t_0 = 0.25\ \mathrm{mm}$、寬度 $w = 4\ \mathrm{mm}$ 車削，則

$$\text{MRR} = 2000 \times 0.25 \times 4 = 2000\ \mathrm{mm^3/s}$$

$$P_c = 2.5 \times 2000 = 5000\ \mathrm{W} = 5\ \mathrm{kW}$$

這 5 千瓦幾乎全部轉成熱，集中在刀刃附近的微小區域，這就是為什麼切削需要冷卻液、為什麼高速切削刀具會紅熱、為什麼刀具壽命是個大問題。

刀具壽命：Taylor 方程式

刀具會磨損，而磨損速率對切削速度極為敏感。F. W. Taylor 在 20 世紀初提出的經驗式至今仍是業界基石：

$$v \cdot T^n = C$$

其中 $T$ 是刀具壽命（分鐘），$v$ 是切削速度，$n$ 與 $C$ 是與刀具/工件材料組合相關的常數。對高速鋼 $n \approx 0.1$，硬質合金 $n \approx 0.25$，陶瓷刀具 $n \approx 0.5$。

注意 $n$ 很小意味著速度的微小提升會大幅縮短壽命。假設 $n = 0.2$、$C = 400$，當 $v = 100\ \mathrm{m/min}$：

$$T = \left(\frac{C}{v}\right)^{1/n} = \left(\frac{400}{100}\right)^{5} = 4^5 = 1024\ \text{分鐘}$$

若把速度提高到 $v = 200\ \mathrm{m/min}$：

$$T = \left(\frac{400}{200}\right)^{5} = 2^5 = 32\ \text{分鐘}$$

速度加倍，刀具壽命掉到原本的 1/32。這個非線性關係就是製造工程師在「產出速度」與「刀具成本」之間做最佳化的核心。

成形加工：讓材料流動而非破壞

成形（forming）與切削的哲學完全相反：它不移除材料，而是讓材料在外力下塑性流動，重新分配到想要的形狀。鍛造、輥軋、擠製、抽拉、沖壓都屬於這一家族。

成形的物理核心是塑性變形。當應力超過材料的降伏強度（yield strength）$\sigma_Y$，材料就進入塑性區，永久改變形狀。我們用真應變（true strain）來描述變形量：

$$\varepsilon = \ln\frac{L}{L_0}$$

真應變相對於工程應變的好處是「可加性」——連續多道次變形可以直接相加。

多數金屬在塑性變形時會加工硬化（strain hardening），其流動應力（flow stress）常用冪次法則描述：

$$\sigma_f = K\varepsilon^n$$

其中 $K$ 是強度係數、$n$ 是加工硬化指數。$n$ 越大，材料越能均勻延展（這也是為什麼 $n$ 高的材料適合做深沖壓的車身鈑件）。

成形所需的功

把單位體積的材料從應變 0 變形到 $\varepsilon_1$，所需的塑性變形功（單位體積）為流動應力曲線下的面積：

$$u = \int_0^{\varepsilon_1} \sigma_f\, d\varepsilon = \int_0^{\varepsilon_1} K\varepsilon^n\, d\varepsilon = \frac{K\varepsilon_1^{n+1}}{n+1}$$

這正是「平均流動應力 $\bar\sigma_f = \dfrac{K\varepsilon_1^n}{n+1}$」概念的由來——它讓我們可以用 $u = \bar\sigma_f \cdot \varepsilon_1$ 快速估算。

舉例：對一塊鋁 $K = 180\ \mathrm{MPa}$、$n = 0.20$，擠製到真應變 $\varepsilon_1 = 1.0$：

$$u = \frac{180 \times 1.0^{1.2}}{1.2} = 150\ \mathrm{MPa} = 150\ \mathrm{MJ/m^3}$$

也就是每立方公尺要花 150 百萬焦耳。實際製程因摩擦與不均勻變形，總功遠高於此「理想功」，工程上用效率因子 $\eta$（典型 0.5~0.7）來修正：$u_{\text{total}} = u_{\text{ideal}} / \eta$。

為什麼鍛造件比切削件強？

這是成形的一大優勢。切削會切斷材料內部的晶粒流線（grain flow），而鍛造讓流線沿著零件輪廓連續延伸。對承受彎曲或疲勞的零件（如曲軸、扳手、連桿），連續的流線提供更佳的疲勞強度。這就是為什麼關鍵承力件常指定「鍛造」而非「機削自棒料」。

積層製造：把三維問題拆成無數二維問題

積層製造（additive manufacturing, AM），俗稱 3D 列印，是最年輕的家族。它的革命性在於：複雜度幾乎不增加成本。對切削而言，越複雜的內部流道越難加工；但對 AM 而言，內部空腔和實心方塊一樣容易「印」。

AM 的共通邏輯是「切片（slicing）」：把三維 CAD 模型沿 $z$ 軸切成厚度 $h$ 的薄層，逐層堆疊。層數 $N$ 與零件高度 $H$ 的關係很直白：

$$N = \left\lceil \frac{H}{h} \right\rceil$$

層厚 $h$ 是 AM 最關鍵的取捨參數：薄層表面光滑、精度高，但層數多、時間長。

雷射粉床熔融的能量密度

對金屬 AM 中最主流的雷射粉床熔融（Laser Powder Bed Fusion, LPBF），製程窗口由「體積能量密度（volumetric energy density）」$E_v$ 描述：

$$E_v = \frac{P}{v \cdot h \cdot t}$$

其中 $P$ 是雷射功率、$v$ 是掃描速度、$h$ 是掃描間距（hatch spacing）、$t$ 是層厚。$E_v$ 太低則粉末未完全熔融，留下孔隙（lack-of-fusion porosity）；太高則過度熔融、產生匙孔（keyhole）缺陷與殘留應力。

舉例：$P = 200\ \mathrm{W}$、$v = 800\ \mathrm{mm/s}$、$h = 0.1\ \mathrm{mm}$、$t = 0.03\ \mathrm{mm}$：

$$E_v = \frac{200}{800 \times 0.1 \times 0.03} = \frac{200}{2.4} \approx 83.3\ \mathrm{J/mm^3}$$

對 316L 不銹鋼，最佳窗口大約落在 $50\sim120\ \mathrm{J/mm^3}$，所以這組參數是合理的。AM 的「調參」本質上就是在這個四維空間裡找一個讓孔隙率最低的點。

列印時間估算

單層的雷射作業時間正比於該層需要掃描的面積 $A$ 除以「線速率」：

$$t_{\text{layer}} \approx \frac{A}{v \cdot h}$$

整個零件時間約為各層相加再加上每層的鋪粉時間 $t_{\text{recoat}}$：

$$t_{\text{total}} \approx \sum_{i=1}^{N}\left(\frac{A_i}{v \cdot h} + t_{\text{recoat}}\right)$$

這解釋了 AM 的經濟學特徵：時間幾乎只跟「體積與高度」有關，而與「幾何複雜度」無關——這正是它與切削、成形最根本的差異。

看一個例子

某新創要量產一款無人機的鈦合金（Ti-6Al-4V）馬達支架，外形複雜、內含輕量化的鏤空桁架，預估年產量先期 500 件、量產後 50,000 件。三種製程怎麼選？

先看單件特性。支架體積約 $V = 40\ \mathrm{cm^3} = 40000\ \mathrm{mm^3}$，外接矩形塊（bounding box）約 $200\ \mathrm{cm^3}$。

切削路線：要從 $200\ \mathrm{cm^3}$ 的棒料削到 $40\ \mathrm{cm^3}$，移除率 80%。鈦合金難加工，比切削能高（$u_s \approx 4\ \mathrm{N/mm^2}$），且鏤空桁架刀具根本進不去——幾何上不可行。

積層路線（LPBF）：複雜內部桁架對 AM 毫無障礙。以體積能量密度估算，假設有效熔融體積處理速率約 $\dot V = v\cdot h\cdot t = 800 \times 0.1 \times 0.03 = 2.4\ \mathrm{mm^3/s}$，純掃描 $40000/2.4 \approx 4.6$ 小時，加鋪粉與後處理，單件數小時。500 件試產很適合，因為無需開模。

成形（鍛造）路線：鍛造的疲勞強度最好，但複雜鏤空無法直接鍛出，且開模具成本高（數十萬至百萬）。只有在量產 50,000 件、且能簡化幾何時，攤平模具成本後才有單件成本優勢。

結論：先期 500 件用 AM（零模具成本、保留複雜幾何）；若日後放量到 5 萬件且接受設計簡化，再評估「鍛造粗胚 + 局部切削精修」的混合路線。這個決策不是「哪個製程最好」，而是「在這個產量與幾何下，哪個製程的總成本曲線最低」。

重點回顧

1. 三大家族的物理本質不同：切削是受控剪切破壞（移除材料）、成形是塑性流動（重分配材料）、積層是逐層堆疊（增加材料）。選製程是在物理可行性、強度需求與經濟性之間最佳化。
2. 切削的核心是剪切角與刀具壽命：剪切角 $\phi$ 決定變形量與切削力，而 Taylor 方程式 $vT^n = C$ 揭示切削速度與刀具壽命的強烈非線性權衡。
3. 成形的核心是流動應力與晶粒流線：流動應力 $\sigma_f = K\varepsilon^n$ 決定所需的變形功；成形保留連續晶粒流線，使鍛造件的疲勞強度優於切削件。
4. 積層的核心是切片與能量密度：層厚 $h$ 控制精度與時間，體積能量密度 $E_v = P/(vht)$ 控制熔融品質；AM 的成本幾乎與幾何複雜度無關。
5. 沒有最好的製程，只有最適合的製程：產量、幾何複雜度、材料、強度需求共同決定最佳選擇，常見答案是混合製程。

深入探討（研究所視角）

切削的剪切平面模型只是一階近似。 Merchant 的薄剪切平面模型假設剪切集中在單一平面、材料為理想塑性。真實切削存在有限寬度的「一次剪切區（primary shear zone）」與刀屑界面的「二次剪切區（secondary shear zone）」，後者因高溫高壓導致材料行為偏離準靜態。研究所層級會用 Oxley 的滑移線場理論或 Johnson-Cook 本構模型耦合應變、應變率與溫度：

$$\sigma = \left[A + B\varepsilon^n\right]\left[1 + C\ln\frac{\dot\varepsilon}{\dot\varepsilon_0}\right]\left[1 - \left(\frac{T - T_r}{T_m - T_r}\right)^m\right]$$

這三個括號分別捕捉加工硬化、應變率敏感性與熱軟化，是有限元素切削模擬（FEM machining simulation）的標準輸入。

成形的成形極限與韌性破壞。 鈑金成形的關鍵限制是局部頸縮，由成形極限圖（Forming Limit Diagram, FLD）描述。Marciniak-Kuczynski（M-K）模型假設材料存在初始缺陷帶，用以預測不同應變路徑下的極限應變。此外，本構模型需考慮各向異性——軋延板材的塑性各向異性用 Hill 1948 或 Barlat 系列降伏準則描述，$r$ 值（Lankford 係數）量化板厚與板寬方向的應變比，直接影響深沖壓的可成形性。

積層製造的多物理場耦合與殘留應力。 LPBF 是極端的非平衡過程：局部加熱率可達 $10^6\ \mathrm{K/s}$，凝固速率產生柱狀晶粒與強烈織構（texture），使零件呈現各向異性力學性質。逐層熔融-凝固的熱循環累積殘留應力，嚴重時導致翹曲或裂紋。研究前沿包括：以熱-力耦合的部件尺度模擬預測殘留應力與變形、以原位監測（in-situ monitoring，如熔池高速攝影、紅外熱像）即時偵測缺陷、以及「製程-結構-性質-性能（PSPP）」反向設計，把製程參數直接連結到最終疲勞壽命。

一個統合視角：能量、熵與資訊。 從更高層次看，三大家族都是「把能量灌入材料、降低其形狀的構形熵、以提高資訊含量」的過程。切削以剪切耗散能量、成形以塑性功耗散、積層以雷射/電子束的熔融潛熱耗散。理解這些能量如何在材料中流動與耗散，正是連結製造工程與熱力學、材料科學的橋樑——也是下一代「永續製造」追求降低單位產品能耗（embodied energy）的理論起點。
