同樣一支扳手，為什麼有的用鋁、有的用鋼、有的用鈦？

同樣一支扳手，為什麼有的用鋁、有的用鋼、有的用鈦？

走進一間工具行，你會發現最便宜的活動扳手是鍍鉻碳鋼，工業現場常見的是鉻釩合金鋼（Cr-V steel），而自行車選手的多功能工具卻可能用上鈦合金，價格相差十倍以上。三者都能轉緊一顆螺帽，但工程師在選材時，腦中其實在權衡一整組互相拉扯的指標：強度、剛性、重量、韌性、抗腐蝕、加工性，以及——錢。

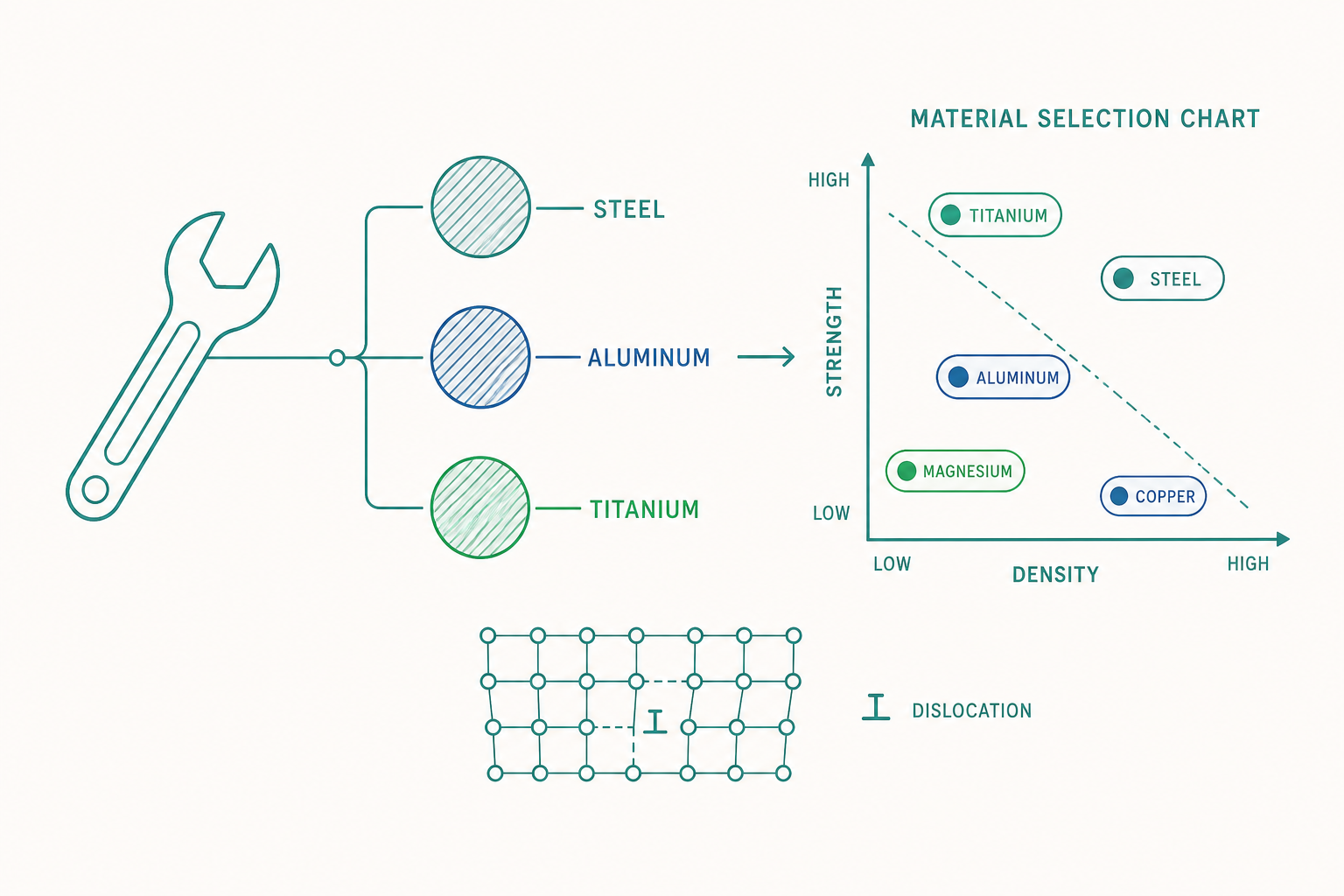

材料選用（material selection）是機械設計裡最容易被低估、卻最常決定成敗的一步。算錯應力可以重算，選錯材料往往整批報廢。本文從金屬最底層的「為什麼會這樣」談起：原子鍵結如何決定剛性、晶格缺陷如何決定強度、合金與熱處理如何讓同一種鐵變出天差地別的性能，最後落到工程師真正在做的事——用量化指標在一張材料地圖上找到那個「剛剛好」的點。

從原子鍵結看起：剛性是「天生」的，強度是「練出來」的

理解金屬，要先分清兩個常被混用的概念：剛性（stiffness）和強度（strength）。

剛性由材料的楊氏模數（Young's modulus, $E$）衡量，描述它抵抗彈性變形的能力。在彈性範圍內，應力與應變成正比，這就是虎克定律（Hooke's law）：

$$\sigma = E\,\varepsilon$$

其中 $\sigma = F/A$ 是應力、$\varepsilon = \Delta L / L_0$ 是應變。$E$ 的物理根源在於原子間鍵結的強弱——你可以把相鄰原子想成被一根彈簧連著，$E$ 正比於這根「原子彈簧」的勁度。這也帶出一個關鍵事實：$E$ 幾乎只取決於鍵結種類，與合金成分、熱處理、加工狀態幾乎無關。 所以無論是最軟的低碳鋼還是最硬的工具鋼，$E$ 都約 $200\ \text{GPa}$；鋁合金不管怎麼處理都約 $70\ \text{GPa}$。想讓鋼更「不易彎」，靠換牌號是沒用的，只能改幾何（加大截面慣性矩）。

強度則完全是另一回事。降伏強度（yield strength, $S_y$）標誌材料開始永久塑性變形的應力，它對成分與製程極度敏感。純鐵的 $S_y$ 只有約 $50\ \text{MPa}$，但經過合金化與熱處理的高強度鋼可達 $1500\ \text{MPa}$ 以上——差了三十倍，$E$ 卻幾乎沒變。為什麼？答案藏在晶體缺陷裡。

差排、晶界與強化機制：金屬為什麼能變強

理論上，要讓金屬塑性變形，得讓整層原子同時滑過另一層，所需應力高得驚人（約 $E/10$）。但實際金屬在遠低於此時就屈服了，相差數百倍。這個落差困擾了早期材料學家數十年，直到 差排（dislocation） 理論出現才解開。

差排是晶格中的一種線缺陷。塑性變形不是整層原子一起搬，而是差排像地毯上的皺褶一樣，一次只移動一個原子間距、逐步傳過去——所需的力小得多。所以金屬的強度，本質上等於「阻止差排移動的難度」。所有金屬強化手段，幾乎都是在給差排設路障：

• 加工硬化（work hardening）：冷塑性變形增加差排密度，差排互相纏結、彼此擋路，金屬愈變形愈硬。這是冷抽鋼線、冷軋板材變強的原理。
• 晶粒細化（grain refinement）：晶界會阻擋差排穿越，晶粒愈細、晶界愈多、強度愈高。它的妙處在於——這是唯一同時提升強度與韌性的強化方式，遵循 Hall–Petch 關係：

$$S_y = \sigma_0 + \frac{k_y}{\sqrt{d}}$$

$d$ 是平均晶粒直徑、$\sigma_0$ 與 $k_y$ 是材料常數。晶粒愈小（$d$ 愈小），$1/\sqrt{d}$ 愈大，強度愈高。

• 固溶強化（solid-solution strengthening）：把異種原子（如鋼中的鎳、錳）溶進晶格，造成局部畸變、釘住差排。
• 析出強化 / 第二相強化（precipitation hardening）：讓細小的第二相顆粒在基地中析出，差排得繞過或切過它們。這是鋁合金（如航太用 7075）與析出硬化不鏽鋼的看家本領。

理解這四招，你就能回答開頭的問題：鉻釩扳手之所以比普通碳鋼扳手強，不是因為鉻、釩讓鐵「更硬」這種模糊說法，而是它們透過固溶與形成碳化物（第二相），有效阻擋差排移動。

鐵碳的魔法：同一種鐵，熱處理後判若兩物

鋼之所以是工程材料之王，關鍵在於碳與熱處理（heat treatment）帶來的巨大可調性。鐵在高溫（約 $912\ ^\circ\text{C}$ 以上）是面心立方（FCC）的沃斯田鐵（austenite），能溶較多碳；冷卻到室溫則轉為體心立方（BCC）的肥粒鐵（ferrite），幾乎不溶碳。這個相變化，就是鋼能千變萬化的舞台。

• 緩慢冷卻：碳有時間擴散出來，形成肥粒鐵 + 雪明碳鐵（cementite, $\text{Fe}_3\text{C}$）的層狀組織——波來鐵（pearlite），柔軟而易加工。
• 急速淬火（quenching）：碳來不及擴散，被「困」在扭曲的晶格裡，形成過飽和的麻田散鐵（martensite），硬而脆。這是刀刃能鋒利的原因，但太脆會崩。
• 回火（tempering）：把淬火後的麻田散鐵再加熱到中溫，讓一部分碳析出、釋放內應力，用犧牲一點硬度換取大量韌性。

「淬火 + 回火」這套組合拳，讓設計者能在強度與韌性間自由滑動——同一根 AISI 4140 鋼，可以做成硬而耐磨的齒輪，也可以做成韌而抗衝擊的傳動軸。這也呼應物理學中的能量與動力學觀點：相變化是否發生、發生到什麼程度，取決於冷卻速率與擴散時間的競賽，而非只看最終溫度。

不只看強度：韌性、密度與「比性能」

新手選材常只盯著強度，但真實工程裡，幾個常被忽略卻致命的指標往往才是決定因素。

韌性（toughness） 是材料吸收能量、抵抗裂紋擴展的能力，可用應力–應變曲線下的面積估計：

$$U_t = \int_0^{\varepsilon_f} \sigma \, d\varepsilon$$

一個「強」但「脆」的材料（高 $S_y$、低延伸率）在受到衝擊或有缺口時可能災難性斷裂。鐵達尼號的鋼板在冰水低溫下發生延性–脆性轉變（ductile-brittle transition）、韌性驟降，正是經典教訓。BCC 金屬（如碳鋼）有此轉變溫度，FCC 金屬（如沃斯田鐵不鏽鋼、鋁）則大致沒有，這是低溫應用必須留意的。

密度（density, $\rho$） 在重量敏感的場合（飛機、車輛、機器人手臂）是主角。這時工程師看的不是絕對強度，而是比強度（specific strength, $S_y/\rho$）與比剛性（specific stiffness, $E/\rho$）。這就解釋了鈦合金的地位：鈦的 $S_y$ 與鋼相當，密度卻只有鋼的約 $60\%$，所以比強度遠勝鋼，成為航太與高階自行車零件的選擇——代價是貴與難加工。

注意鋁合金的絕對強度輸給合金鋼，但比強度反而更高——這就是飛機機身用鋁的根本原因。

看一個例子

某無人機需要一根承受彎矩 $M = 40\ \text{N·m}$ 的方形截面懸臂支架，設計目標是在給定強度下重量最輕。候選材料為合金鋼（$S_y = 1100\ \text{MPa}$、$\rho = 7.85\ \text{g/cm}^3$）與鋁合金 7075（$S_y = 500\ \text{MPa}$、$\rho = 2.81\ \text{g/cm}^3$）。取安全係數 $n = 2$，試比較兩者所需質量。

對邊長為 $b$ 的方形截面，最大彎曲應力為 $\sigma = 6M/b^3$（因截面模數 $Z = b^3/6$）。設計要求 $\sigma \le S_y/n$，故臨界邊長：

$$b = \left(\frac{6\,M\,n}{S_y}\right)^{1/3}$$

合金鋼：

$$b_{\text{steel}} = \left(\frac{6 \times 40 \times 2}{1100\times10^6}\right)^{1/3} = \left(4.36\times10^{-7}\right)^{1/3} \approx 7.58\ \text{mm}$$

鋁合金：

$$b_{\text{Al}} = \left(\frac{6 \times 40 \times 2}{500\times10^6}\right)^{1/3} = \left(9.6\times10^{-7}\right)^{1/3} \approx 9.86\ \text{mm}$$

接著算單位長度質量 $m/L = \rho\,b^2$：

$$\left(\frac{m}{L}\right)_{\text{steel}} = 7850 \times (0.00758)^2 \approx 0.451\ \text{kg/m}$$

$$\left(\frac{m}{L}\right)_{\text{Al}} = 2810 \times (0.00986)^2 \approx 0.273\ \text{kg/m}$$

結論： 鋁合金支架雖然得做粗一點（邊長大 $30\%$），最終卻比鋼輕約 $40\%$。這正是「不能只看強度」的鐵證——在彎曲承載且重量優先的場合，真正該比的是材料指標 $S_y^{2/3}/\rho$（這是 Ashby 材料選用法在彎曲強度設計下的指標）。代入數字，鋁的指標明顯勝出，難怪輕量化結構偏好鋁合金。

重點回顧

1. 剛性與強度是兩回事：$E$ 由原子鍵結決定，幾乎不隨合金與熱處理變化（鋼恆約 $200\ \text{GPa}$）；強度則對成分與製程極度敏感。想更「不易彎」只能改幾何，不能換鋼種。
2. 強度的本質是阻擋差排移動：加工硬化、晶粒細化、固溶強化、析出強化是四大強化機制，其中晶粒細化（Hall–Petch）是唯一同時提升強度與韌性者。
3. 鋼靠相變化與熱處理變出萬般性能：「淬火得硬、回火換韌」讓同一牌號鋼能在強度與韌性間自由調配。
4. 選材不能只看強度：韌性決定會不會脆斷（注意延性–脆性轉變）、密度決定重量；輕量化看的是比強度 $S_y/\rho$ 與比剛性 $E/\rho$。
5. 正確的設計指標取決於載荷型態：彎曲承載且重量優先時，最佳材料指標是 $S_y^{2/3}/\rho$，這也是鋁、鈦在航太勝過鋼的量化理由。

深入探討（研究所視角）

本文用單一指標（如比強度）做選材，這在多目標同時要求時並不夠。系統化的方法是 Ashby 材料選用圖（material selection chart）：把材料畫在以兩個性質（如 $E$ vs $\rho$、$S_y$ vs $\rho$）為軸、且通常為對數座標的平面上，再依設計目標推導材料指標（material index）。例如，質量最輕的剛性梁，目標是最大化 $E^{1/2}/\rho$；在 log–log 圖上，這對應一條斜率固定的「指導線（guideline）」，把線往左上推，最後接觸到的材料就是最優解。Ashby 法的威力在於它把「物理 + 幾何 + 經濟」的選材問題，化約成幾何上找切點的清晰操作。

更深一層的問題是材料性質的尺度相依性與製程–組織–性質關係（process-structure-property)。前述強化機制都暗示一件事：金屬性能不是材料的「固有常數」，而是其微觀組織（microstructure）的函數，而微觀組織又由製程決定。現代材料科學的核心範式——整合計算材料工程（Integrated Computational Materials Engineering, ICME）——正是要把「成分 → 製程 → 組織 → 性質」這條鏈用模型串起來，用相場法（phase-field）、分子動力學、CALPHAD 熱力學計算去逆向設計材料，而非靠經驗試誤。

最後一個值得反思的方向是永續性指標進入選材決策。傳統選材以性能與成本為軸，但近年內含能量（embodied energy）與碳足跡（carbon footprint）已成為新的設計約束。鋁的比強度雖優於鋼，但其原生冶煉的內含能量約為鋼的數倍——這意味著一個「最輕」的鋁設計，未必是「最環保」的設計。如何在性能、成本、生命週期環境衝擊之間做多目標最佳化（multi-objective optimization），把材料選用從「找最強」推向「找最該用」，正是當代工程材料研究與工業實務最活躍的交會點之一。
