同樣排氣量，為什麼有的引擎多出一倍馬力？關鍵在「呼吸」

同樣排氣量，為什麼有的引擎多出一倍馬力？關鍵在「呼吸」

你或許已經知道：奧圖循環的理論效率只取決於壓縮比，而引擎功率正比於每次衝程做的功乘上轉速。但如果把兩台排氣量完全相同的 2.0 升引擎並排——一台輸出 150 匹馬力，另一台卻飆到 300 匹——理想循環公式並不能解釋這個差距。它們的壓縮比、衝程數、轉速範圍可能相去不遠，差別藏在一個入門篇刻意略過的環節：引擎到底吸進了多少空氣。

內燃機表面上燒的是燃料，但它真正受限的是空氣。汽油與空氣必須維持接近化學計量比（stoichiometric ratio，約 14.7:1 的質量比）才能完全燃燒，所以一個衝程能燒多少汽油、做多少功，幾乎完全由那個衝程「塞進氣缸的空氣質量」決定。換句話說，引擎的功率上限，本質上是一個流體力學與氣體交換（gas exchange）的問題。這篇進階文章，就從「引擎如何呼吸」這個角度，重新理解動力的來源與極限。

容積效率：引擎呼吸的「肺活量」

理想上，活塞每次下行掃過的容積（排氣量 displacement, $V_d$）應該被環境密度的新鮮空氣完全填滿。但現實中，進氣門的流阻、進氣道的壓降、殘留廢氣、氣門開閉時機都會讓實際進氣量打折扣。我們用容積效率（volumetric efficiency） $\eta_v$ 來量化這個「呼吸效率」：

$$\eta_v = \frac{\dot{m}_{air}}{\rho_{a} \, V_d \, (N/2)\, n_{cyl}}$$

分子是引擎實際吸入的空氣質量流率 $\dot{m}_{air}$，分母是「如果每個衝程都被環境密度 $\rho_a$ 的空氣完全填滿」時的理論流率（四衝程引擎每兩轉一次進氣，故乘 $N/2$）。

對自然進氣（naturally aspirated, NA）引擎，$\eta_v$ 在最佳轉速附近約 0.80–0.90，普通工況更低。為什麼填不滿？主要有三個來源：

• 進氣道壓降：空氣流經空氣濾清器、節流閥、進氣歧管與氣門座時，因黏滯與紊流損失而壓力下降，到達汽缸時密度已低於環境值。
• 進氣加熱：空氣經過引擎室與熱的進氣道時被加熱，密度依理想氣體 $\rho = p/(RT)$ 而下降——溫度每升高，密度就掉。
• 殘留廢氣（residual gas）：上一循環沒排乾淨的廢氣佔據了部分氣缸容積，排擠了新鮮空氣。

把這個觀念連回功率，就得到一條比入門篇更貼近工程實務的功率公式：

$$P \approx \eta_v \cdot \rho_a \cdot V_d \cdot \frac{N}{2} \cdot \frac{q \, \eta_{th}}{\text{AFR}}$$

其中 $q$ 為燃料熱值、$\eta_{th}$ 為熱效率、AFR 為空燃比。這條式子把功率拆成五個可獨立優化的旋鈕：呼吸效率 $\eta_v$、進氣密度 $\rho_a$、排氣量 $V_d$、轉速 $N$、與燃燒品質。強制進氣（forced induction）的全部意義，就是去動分母裡那個 $\rho_a$——既然自然進氣下空氣密度被大氣壓鎖死，那就用機械方式把空氣「壓」進去。

強制進氣：把更多空氣硬塞進同一個氣缸

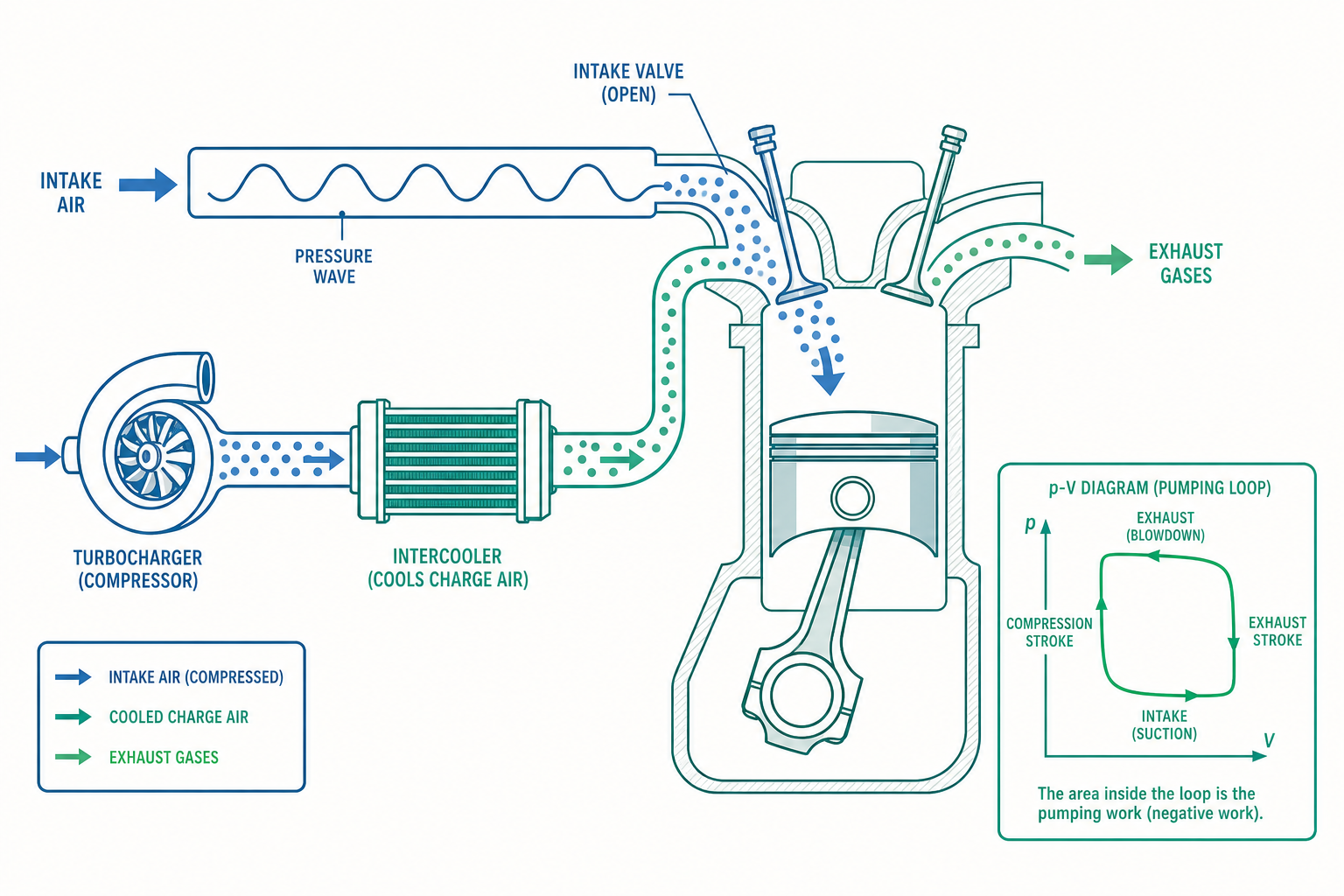

渦輪增壓（turbocharging）與機械增壓（supercharging）的物理目標一模一樣：在進氣門前把空氣壓到高於大氣壓的「增壓壓力（boost pressure）」 $p_{boost}$，讓進入氣缸的空氣密度大幅提高。

假設增壓後絕對進氣壓力為 $p_2$、溫度為 $T_2$，相較環境 $p_1, T_1$，進氣密度的提升倍率為：

$$\frac{\rho_2}{\rho_1} = \frac{p_2}{p_1}\cdot\frac{T_1}{T_2}$$

這就是強制進氣的核心矛盾：壓縮空氣會升溫。壓縮機對空氣做功，依絕熱壓縮關係，出口溫度為：

$$T_2 = T_1\left(\frac{p_2}{p_1}\right)^{\frac{\gamma-1}{\gamma}}$$

升溫會抵銷一部分密度增益（$T_1/T_2 < 1$），而且過熱的進氣會誘發爆震。這正是為什麼增壓引擎幾乎都配備中冷器（intercooler）——在壓縮機與進氣門之間加一個熱交換器，把壓縮升溫後的空氣冷回接近環境溫度，同時奪回密度、又壓低爆震風險。

渦輪與機械增壓的差別在驅動方式：

渦輪增壓特別優雅之處在於：它榨取的是原本要從排氣口白白排掉的高溫高壓廢氣的能量。回想入門篇——熱機必然把 $Q_C$ 排到低溫環境，而排氣管裡那股 800 K 以上、仍有可觀壓力的廢氣，正是 $Q_C$ 的一部分。渦輪把這股廢氣的焓部分回收來驅動壓縮機，等於從第二定律的「必然損失」裡撿回一點能量，這是它效率優勢的根源。

進氣動力學：為什麼引擎有「最佳轉速」

容積效率 $\eta_v$ 不是常數，它隨轉速強烈變化——這解釋了為什麼每台引擎都有一個扭矩最大的「甜蜜轉速」。原因在於進氣不是穩態流動，而是脈動的非穩態流（unsteady flow）：每次進氣門打開，氣缸內的低壓會在進氣道裡激發一道壓力波，以音速來回傳播。

把進氣道近似成一端開、一端（氣門）週期開閉的管子，壓力波往返一次的時間為：

$$t_{wave} = \frac{2L}{c}, \qquad c = \sqrt{\gamma R T}$$

其中 $L$ 為進氣道有效長度、$c$ 為當地音速。當引擎轉速使得「氣門即將關閉的瞬間」恰好碰上一道返回的高壓波，這道波會像最後一推，把額外的空氣灌進氣缸——這就是進氣慣性增壓（inertial / ram supercharging），可讓 $\eta_v$ 在特定轉速衝破 1.0（超過 100%）而完全不需任何增壓器。

這也是為什麼高性能引擎會設計可變進氣歧管（variable intake manifold）：低轉速用長進氣道（共振頻率低，搭配低轉速）、高轉速切換到短進氣道，讓壓力波調諧覆蓋更寬的轉速帶。排氣側也有對應的調諧（exhaust scavenging），利用排氣脈衝產生的負壓在氣門重疊期（valve overlap）「抽吸」殘留廢氣，進一步降低殘留氣比例、提高 $\eta_v$。

看一個例子

某 2.0 升（$V_d = 2.0\times10^{-3}\,\text{m}^3$）四缸四衝程汽油引擎，運轉於 $6000\,\text{rpm}$。環境空氣 $p_1 = 101\,\text{kPa}$、$T_1 = 300\,\text{K}$，氣體常數 $R = 287\,\text{J/(kg·K)}$。

第一步：環境空氣密度。

$$\rho_1 = \frac{p_1}{R T_1} = \frac{101\,000}{287 \times 300} \approx 1.173\,\text{kg/m}^3$$

第二步：自然進氣質量流率。 取容積效率 $\eta_v = 0.85$，轉速 $N = 6000/60 = 100\,\text{rev/s}$：

$$\dot{m}_{air} = \eta_v \, \rho_1 \, V_d \, \frac{N}{2} = 0.85 \times 1.173 \times 2.0\times10^{-3} \times 50 \approx 0.0997\,\text{kg/s}$$

第三步：能燒多少汽油、做多少功。 以化學計量空燃比 AFR = 14.7：

$$\dot{m}_{fuel} = \frac{\dot{m}_{air}}{\text{AFR}} = \frac{0.0997}{14.7} \approx 6.78\times10^{-3}\,\text{kg/s}$$

取熱值 $q = 44\,\text{MJ/kg}$、熱效率 $\eta_{th} = 0.30$：

$$P_{NA} = \dot{m}_{fuel}\, q\, \eta_{th} = 6.78\times10^{-3} \times 44\times10^{6} \times 0.30 \approx 89.5\,\text{kW} \approx 120\,\text{hp}$$

第四步：加上渦輪增壓。 假設增壓壓力使絕對進氣壓力提升到 $p_2 = 1.8\,p_1$（約 0.8 bar boost）。先看不加中冷器時的進氣溫度（壓縮機絕熱、$\gamma=1.4$）：

$$T_2 = 300\times(1.8)^{0.286} \approx 300 \times 1.186 \approx 356\,\text{K}$$

進氣密度提升倍率：

$$\frac{\rho_2}{\rho_1} = 1.8 \times \frac{300}{356} \approx 1.52$$

若加裝中冷器把進氣降回 $T_2' = 310\,\text{K}$：

$$\frac{\rho_2'}{\rho_1} = 1.8 \times \frac{300}{310} \approx 1.74$$

由於功率近似正比於進氣密度，加中冷器後的增壓引擎輸出約為：

$$P_{turbo} \approx 1.74 \times P_{NA} \approx 1.74 \times 89.5 \approx 156\,\text{kW} \approx 209\,\text{hp}$$

同一具 2.0 升引擎，靠改善「呼吸」就從 120 匹躍升到約 209 匹——而且光是中冷器這一步（$1.52 \to 1.74$）就多搶回約 14% 的功率。這就是入門篇的理想循環公式看不到的世界：動力的高低，很大程度是一場進氣密度的競賽。

泵氣損失：被偷走的功，與柴油的逆襲

到目前為止我們談的都是「進氣越多越好」，但氣體交換還有黑暗的一面——把空氣吸進來、把廢氣推出去，本身就要耗功。在缸壓-容積圖（p-V diagram）上，進排氣行程圍出一個小小的迴圈，稱為泵氣迴圈（pumping loop），它的面積就是泵氣損失（pumping loss），必須從動力衝程做的正功裡扣掉。

汽油引擎在部分負載時，靠節流閥（throttle）關小來減少進氣——這等於讓活塞在進氣行程中對著一個半真空用力吸氣，泵氣損失急遽上升。這是汽油引擎在市區低負載時效率低落的主因之一。

柴油引擎在這裡再次展現優勢：它沒有節流閥，永遠吸進全量空氣，靠調整噴油量來控制負載（稀薄燃燒，lean burn）。因此柴油引擎的泵氣損失極小，這也是它在部分負載下效率遠勝汽油引擎的關鍵——這個優勢，純粹來自氣體交換策略的不同，與燃燒循環本身無關。

理解了泵氣損失，也就理解了現代汽油引擎兩大節能技術的動機：

• 缸內直噴 + 稀薄燃燒：讓汽油引擎能少節流、少泵氣損失。
• Miller / Atkinson 循環：透過進氣門延後關閉（late intake valve closing），讓一部分已吸入的空氣回吐，有效壓縮行程短於膨脹行程。膨脹比大於壓縮比，意味著燃氣有更長的行程把能量釋放給活塞，提取更多功、排氣損失更少。這在混合動力車上極為常見，因為電動馬達可以補上 Atkinson 循環犧牲掉的低速扭矩。

重點回顧

• 引擎功率的真正瓶頸是進氣空氣質量，而非燃料；因為空燃比固定，每衝程能燒多少汽油由進氣決定。
• 容積效率 $\eta_v$ 量化引擎的「呼吸」好壞，受進氣壓降、進氣加熱、殘留廢氣三者拖累；功率近似正比於 $\eta_v \cdot \rho_a$。
• 強制進氣（渦輪／機械增壓）的本質是提高進氣密度 $\rho_2/\rho_1 = (p_2/p_1)(T_1/T_2)$；壓縮升溫會抵銷增益，故需中冷器奪回密度並抑制爆震。
• 進氣是非穩態脈動流，壓力波調諧（慣性增壓）可讓 $\eta_v$ 在特定轉速超過 100%，這是引擎有「最佳轉速」的原因。
• 泵氣損失是氣體交換的代價；柴油引擎無節流閥故泵氣損失小，Miller/Atkinson 循環則用膨脹比大於壓縮比來搶回效率。

深入探討（研究所視角）

把「引擎呼吸」當成一個嚴謹的工程問題，會直接通往內燃機氣體動力學（engine gas dynamics）這個研究領域。理想化的穩態填充模型只是起點，研究所層級的分析在處理它的種種非理想性。

一維非穩態管流與特徵線法：進排氣道內的壓力波必須以一維可壓縮非穩態流的歐拉方程（Euler equations）描述。經典的求解工具是特徵線法（method of characteristics），沿黎曼不變量（Riemann invariants）$J_\pm = u \pm \frac{2c}{\gamma-1}$ 追蹤波的傳播與在管端、分岔處的反射。現代引擎設計則用 GT-Power、Ricardo WAVE 等一維氣動模擬軟體求解整個進排氣系統的波動，這是調諧進氣道長度與排氣歧管幾何的標準流程。

渦輪增壓器的匹配與喘振：渦輪與壓縮機都用特性圖（compressor / turbine map）描述——以無因次化的修正質量流率 $\dot{m}\sqrt{T_0}/p_0$ 為橫軸、壓比為縱軸，疊上等效率島與等轉速線。引擎的「運轉線（operating line）」必須落在喘振線（surge line）與壅塞線（choke line）之間。匹配（matching）就是選一顆讓引擎常用工況落在高效率島、又避開低流量喘振的渦輪——這是渦輪增壓設計的核心難題，並衍生出可變幾何渦輪（VGT）、雙渦流（twin-scroll）與電子渦輪（e-turbo）等對抗渦輪遲滯的方案。

氣門事件與凸輪相位的最佳化：氣門開閉並非瞬間，且最佳時機隨轉速與負載變化。氣門重疊（valve overlap）期間，進排氣門同時開啟，可利用排氣脈衝抽吸（scavenging）清除殘留廢氣，但過大會讓新鮮混合氣短路逃逸（short-circuiting）。可變氣門正時（VVT）與可變氣門揚程（VVL）讓引擎在不同轉速切換氣門策略，本質上是一個多目標最佳化：同時追求高 $\eta_v$、低泵氣損失、與低殘留氣比。

廢氣再循環與爆震的耦合：廢氣再循環（EGR）把部分惰性廢氣導回進氣，稀釋混合氣以降低燃燒峰值溫度、抑制 $\text{NO}_x$ 生成並減少爆震傾向，但會降低 $\eta_v$ 與燃燒穩定度。冷卻 EGR、低壓 vs 高壓 EGR 迴路的取捨，是現代增壓直噴引擎排放與效率拉鋸的前沿。

邁向極限效率與零碳燃料：在電動化背景下，內燃機研究聚焦於把制動熱效率推向 45%–50% 的極限——透過 Miller 循環的高膨脹比、稀薄燃燒、降低摩擦與熱損的設計，以及氫氣與氨等零碳燃料的氣體交換挑戰（氫氣的寬可燃範圍與低點火能量讓進氣回火 backfire 成為新的氣動難題）。理解引擎如何呼吸，仍是評估這些技術能量轉換潛力不可或缺的基礎。
