為什麼把切削速度開到兩倍，刀具壽命卻掉到三十分之一？追到刀尖那 0.01 平方毫米裡發生了什麼事

為什麼把切削速度開到兩倍，刀具壽命卻掉到三十分之一？追到刀尖那 0.01 平方毫米裡發生了什麼事

在入門篇，我們用 Taylor 方程式 $v\,T^n = C$ 描述了一個讓人印象深刻的事實：切削速度加倍，刀具壽命掉到原本的 $1/32$。但當時我們把它當成一條「經驗公式」直接拿來用——背後的指數 $n$ 從哪來？為什麼是這麼極端的非線性？這篇進階文章要做的，就是把鏡頭推進到刀尖前方那塊不到 $0.01\ \mathrm{mm^2}$ 的「一次剪切區（primary shear zone）」與刀屑接觸面，看清楚切削力如何轉成熱、熱如何決定磨損、以及一個更隱蔽的限制——整台機器在某個轉速下會突然開始「尖叫」並把工件啃出波紋。

換句話說，入門篇談的是「材料怎麼被剪斷」的幾何，這篇談的是「刀具怎麼被熱死、機器怎麼被振垮」的動力學與熱力學。這三件事——剪切、熱、振動——共同決定了一條切削參數能不能真的用在產線上。

從 Merchant 圓到切削力的分解

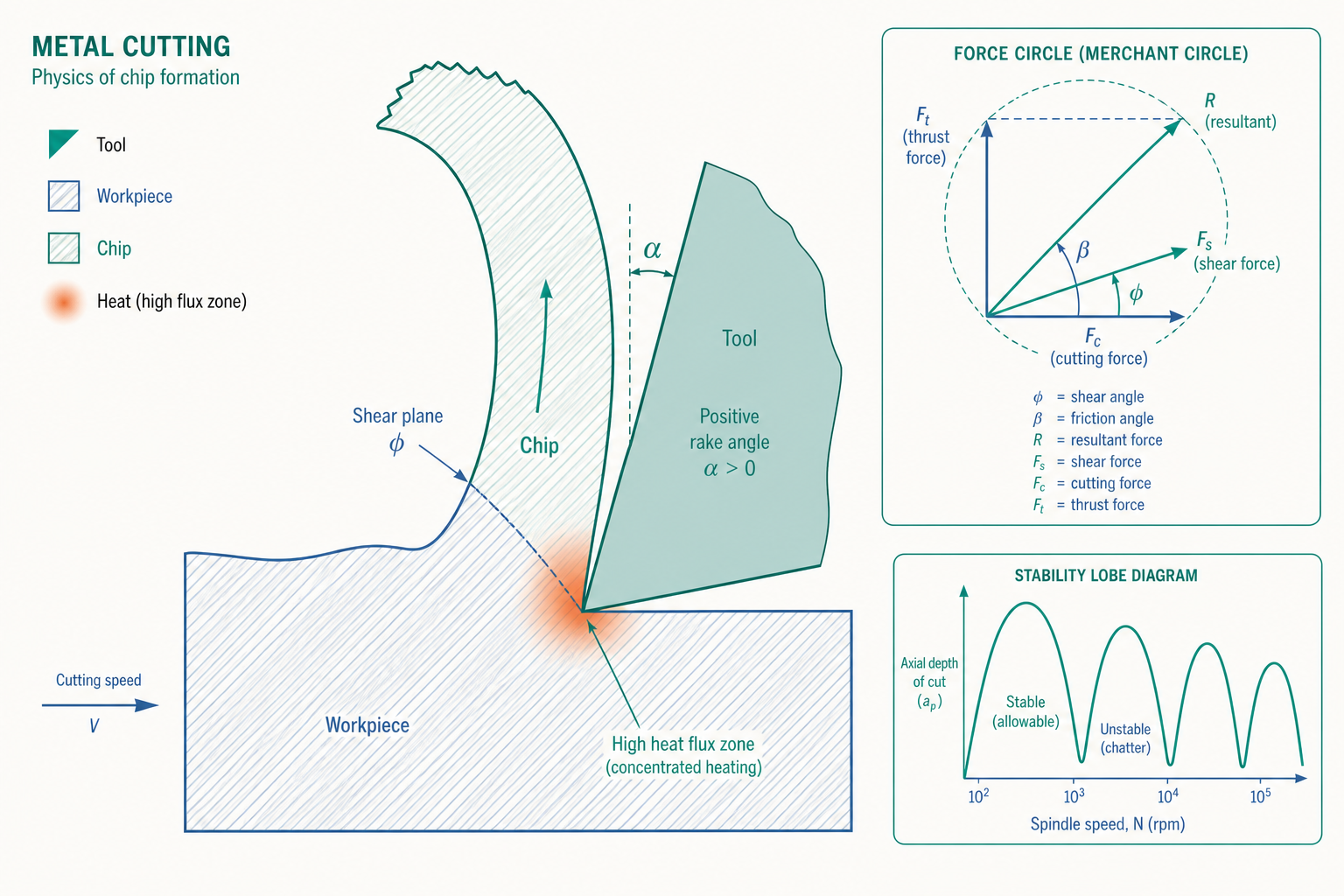

入門篇給了剪切角 $\phi$ 與切屑比 $r$ 的幾何關係，卻沒談「力」是怎麼分配的。Merchant（1945）的貢獻是把作用在切屑上的合力 $R$ 用一個力圓（Merchant's circle）拆成四組正交分量。

在二維（正交）切削裡，合力 $R$ 可以投影到三個方向：沿剪切面的剪切力 $F_s$、刀屑界面上的摩擦力 $F$ 與其正向力 $N$、以及我們在機台上量得到的切削力 $F_c$（沿切削速度方向）與推力 $F_t$（垂直方向）。它們的關係由前角 $\alpha$ 與摩擦角 $\beta$（$\tan\beta = \mu$，$\mu$ 為刀屑摩擦係數）串起來：

$$ F_c = R\cos(\beta - \alpha), \qquad F_t = R\sin(\beta - \alpha) $$

剪切面上的剪切力與工件材料的剪切流動應力 $\tau_s$ 直接相關。剪切面的面積是 $A_s = \dfrac{t_0\,w}{\sin\phi}$（$t_0$ 為未變形切屑厚度、$w$ 為切寬），所以

$$ F_s = \tau_s A_s = \frac{\tau_s\, t_0\, w}{\sin\phi} $$

把 $F_s = R\cos(\phi + \beta - \alpha)$ 代入並消去 $R$，可得切削力的一條核心式：

$$ F_c = \frac{\tau_s\, t_0\, w \,\cos(\beta - \alpha)}{\sin\phi\,\cos(\phi + \beta - \alpha)} $$

這條式子很有故事。Merchant 進一步假設「系統會選擇讓總切削功最小的剪切角」，對 $\phi$ 求極值 $\dfrac{dF_c}{d\phi}=0$，得到著名的 Merchant 關係：

$$ \phi = \frac{\pi}{4} - \frac{\beta - \alpha}{2} $$

它預測：刀屑摩擦 $\beta$ 越大、剪切角越小、切屑越厚、切削越費力。這就是為什麼「鋒利、低摩擦、正前角」的刀具切起來輕鬆——它們同時推高 $\phi$ 並壓低 $\beta$。雖然真實金屬的 $\phi$ 通常比這條式子預測的偏小（因為理想塑性假設過於樂觀），但它把「摩擦 → 剪切角 → 切削力」的因果鏈講得乾淨漂亮。

看一個例子：算出刀屑界面的摩擦係數

假設正交車削一塊鋼料：前角 $\alpha = 10^\circ$，量得切削力 $F_c = 1200\ \mathrm{N}$、推力 $F_t = 500\ \mathrm{N}$。刀屑摩擦力與正向力為

$$ F = F_c\sin\alpha + F_t\cos\alpha = 1200\sin 10^\circ + 500\cos 10^\circ \approx 208 + 492 = 700\ \mathrm{N} $$

$$ N = F_c\cos\alpha - F_t\sin\alpha = 1200\cos 10^\circ - 500\sin 10^\circ \approx 1182 - 87 = 1095\ \mathrm{N} $$

摩擦係數

$$ \mu = \frac{F}{N} = \frac{700}{1095} \approx 0.64, \qquad \beta = \arctan 0.64 \approx 32.6^\circ $$

注意這個 $\mu \approx 0.64$ 遠高於一般機械接觸的乾摩擦（通常 $0.1\sim0.3$）。原因是刀屑界面處於極高壓力，部分區域發生「黏著（sticking）」而非滑動，使等效摩擦係數異常高。這個高摩擦正是下一節熱量的主要來源。

切削熱：80% 的功變成集中在刀尖的熱

入門篇提過「切削功率幾乎全變成熱」，但沒說熱怎麼分配。實務上切削熱來自兩個源頭：一次剪切區的塑性變形（佔大部分）與刀屑界面的摩擦（二次剪切區）。一個關鍵且反直覺的事實是：這些熱並非平均分給工件、切屑與刀具，而是隨切削速度越快，越多熱被切屑「帶走」。

Loewen-Shaw 的分析給出剪切面溫升的近似。剪切產生的熱通量除以流入工件的比例後，可估算剪切面平均溫升 $\Delta T_s$。一個被廣泛使用的無因次參數是熱數（thermal number）

$$ R_T = \frac{\rho c\, v\, t_0}{k} $$

其中 $\rho c$ 是工件單位體積熱容、$k$ 是熱導率。$R_T$ 越大（速度快、切深大、或材料導熱差），代表熱「來不及」傳進工件本體，只能被快速移動的切屑捲走。流入工件的熱比例 $\Gamma$ 隨 $R_T$ 升高而下降，這就是高速切削（high-speed machining）的物理基礎——速度夠快時，工件本體反而保持相對冷。

但刀尖本身逃不掉。刀屑界面（rake face）上的摩擦熱集中在一條長度僅約等於切屑接觸長度的窄帶，那裡的界面溫度 $T_{\text{int}}$ 可輕易突破 $800\sim1000\ ^\circ\mathrm{C}$。我們可以用一個量級估算來感受：若界面摩擦功率為 $P_f = F\cdot v_c$（$v_c = r\,v$ 為切屑滑移速度），集中在接觸面積 $A_{\text{int}}$ 上，平均熱通量

$$ \dot q'' = \frac{P_f}{A_{\text{int}}} $$

承接上節的 $F = 700\ \mathrm{N}$，設切削速度 $v = 3\ \mathrm{m/s}$、切屑比 $r = 0.4$（故 $v_c = 1.2\ \mathrm{m/s}$）、接觸長度 $0.5\ \mathrm{mm}$、切寬 $4\ \mathrm{mm}$（$A_{\text{int}} = 2\ \mathrm{mm^2} = 2\times10^{-6}\ \mathrm{m^2}$）：

$$ \dot q'' = \frac{700 \times 1.2}{2\times 10^{-6}} = \frac{840}{2\times 10^{-6}} = 4.2\times 10^{8}\ \mathrm{W/m^2} $$

這是 $420\ \mathrm{MW/m^2}$——比太陽表面的輻射熱通量還高一個數量級，全集中在一條頭髮粗細的帶上。理解了這個，下一個問題就自然浮現：刀具憑什麼撐得住？答案是它撐不了太久。

為什麼 Taylor 指數這麼小？把磨損連回溫度

刀具磨損主要有三種機制：磨料磨損（abrasion，硬質點刮削，對溫度不敏感）、黏著磨損（adhesion，界面冷焊後撕裂）、與擴散磨損（diffusion，刀具原子在高溫下擴散進切屑）。在高速切削裡，擴散磨損是主宰，而擴散係數對溫度呈 Arrhenius 指數依賴：

$$ D = D_0 \exp\!\left(-\frac{Q}{R\,T}\right) $$

這裡 $Q$ 是活化能、$R$ 是氣體常數、$T$ 是絕對溫度。關鍵在於：切削速度 $v$ 升高 → 界面溫度 $T$ 升高 → $D$ 以指數方式暴增 → 磨損率暴增 → 刀具壽命崩潰。把這條鏈串起來，就能理解為什麼 Taylor 方程式的 $vT^n = C$ 中 $n$ 這麼小（高速鋼 $\sim0.1$、硬質合金 $\sim0.25$）——壽命對速度的敏感度，本質上是 Arrhenius 指數對溫度的敏感度被「翻譯」過來的。

動手試試：用 Taylor 推回擴散的「等效活化溫度」

設刀具壽命由界面達到某磨損量的時間決定，磨損率 $\dot w \propto D \propto e^{-Q/RT}$，且 $T \propto v^a$（界面溫度大致隨速度冪次上升，$a$ 約 $0.3\sim0.5$）。則壽命 $T_{\text{life}} \propto 1/\dot w \propto e^{+Q/(R T)}$。把 $T \propto v^a$ 代入並取對數，會得到 $\ln T_{\text{life}}$ 與 $\ln v$ 近似線性——這正是 Taylor 方程式 $vT^n=C$ 取對數後的形式 $\ln v + n\ln T_{\text{life}} = \ln C$。換言之，Taylor 的經驗指數 $n$ 並非憑空而來，它隱含了「擴散活化能」與「溫度-速度冪次」兩個物理量的乘積關係。這也解釋了為什麼換一種刀具塗層（改變 $Q$）或換冷卻策略（改變 $T$-$v$ 關係）就能換到不同的 $n$。

這個觀點對工程實務的啟示很直接：要提速又不犧牲壽命，與其硬幹更高的 $v$，不如想辦法把界面溫度壓下來——這就是 PVD/CVD 陶瓷塗層（TiAlN、$\mathrm{Al_2O_3}$ 隔熱層）、低溫切削（cryogenic machining）、與高壓冷卻液的共同目標。

第三個限制：再生顫振與機台穩定性

就算你算對了切削力、控制好了溫度，還有一個與材料完全無關的限制會跳出來：再生顫振（regenerative chatter）。當主軸轉速與機台-刀具系統的固有頻率落在某個關係時，切削會自激振盪，工件表面被啃出規律波紋、聲音變成刺耳尖叫，刀具甚至崩刃。這不是材料問題，是「切削力 × 結構柔度 × 時間延遲」三者構成的回授不穩定。

機制是這樣：刀具的振動會在工件表面刻下波紋；下一圈刀具再切到這個帶波紋的表面時，瞬時切深（也就是 chip thickness）就隨前一圈留下的波紋而起伏。切削力正比於瞬時切深，於是振動被「上一圈的自己」回授放大。這是一個帶時間延遲 $\tau$（一圈所需的時間）的動力系統。用單自由度模型，切深方向的運動方程為

$$ m\ddot{x} + c\dot{x} + k\,x = -K_f\, w\,\big[\,x(t) - x(t-\tau)\,\big] $$

右側的 $x(t) - x(t-\tau)$ 就是「這一圈與上一圈表面位置差」造成的切深變動，$K_f$ 是切削力係數、$w$ 是切寬。對它做穩定性分析（代入 $x = X e^{i\omega t}$）可導出著名的穩定性葉瓣圖（stability lobe diagram），其極限切寬為

$$ w_{\lim} = \frac{-1}{2 K_f\,\mathrm{Re}[G(i\omega)]} $$

其中 $G(i\omega)$ 是機台-刀具系統的頻率響應函數（FRF）。這條式子的工程威力在於：它告訴你「在某個轉速下，切寬只要不超過 $w_{\lim}$ 就絕對不會顫振」。更妙的是 $w_{\lim}$ 隨轉速呈現一個個「葉瓣」——意思是某些「甜蜜轉速」可以用比平均值高好幾倍的切寬而仍然穩定。

看一個例子：估一個極限切寬

設刀具系統最柔的模態量到 $\mathrm{Re}[G(i\omega)]$ 的最小值為 $-2\times10^{-7}\ \mathrm{m/N}$（負值代表相位落在不穩定區），工件切削力係數 $K_f = 2000\ \mathrm{N/mm^2} = 2\times10^{9}\ \mathrm{N/m^2}$。最壞情況的極限切寬

$$ w_{\lim} = \frac{-1}{2 \times (2\times10^{9}) \times (-2\times10^{-7})} = \frac{-1}{-0.8} = 1.25\ \mathrm{mm} $$

也就是無論轉速怎麼選，切寬 $1.25\ \mathrm{mm}$ 以下保證穩定（這是所有葉瓣的「下包絡線」）。若想吃更深的刀，就必須挑到對的葉瓣轉速，或提高系統剛度 $k$、阻尼 $c$（讓 $|\mathrm{Re}[G]|$ 變小）。這正是為什麼重切削機台要做得又重又剛、為什麼換上更短的刀桿能讓你吃更深——你是在搬動整張葉瓣圖。

重點回顧

1. 切削力可由 Merchant 力圓分解：$F_c = \dfrac{\tau_s t_0 w \cos(\beta-\alpha)}{\sin\phi\cos(\phi+\beta-\alpha)}$，把工件剪切流動應力、刀屑摩擦角 $\beta$ 與剪切角 $\phi$ 串成一條因果鏈；刀屑界面因黏著效應，等效摩擦係數可高達 $0.6$ 以上。
2. 切削熱高度集中且隨速度重分配：熱數 $R_T = \rho c\,v\,t_0/k$ 越大，越多熱被切屑帶走（高速切削的物理基礎），但刀屑界面熱通量可達數百 $\mathrm{MW/m^2}$，是刀具失效的根源。
3. Taylor 指數其實源自擴散的 Arrhenius 定律：磨損率 $\propto e^{-Q/RT}$，速度推高溫度、溫度指數放大磨損，這就是 $vT^n=C$ 中 $n$ 極小、壽命對速度極度敏感的根本原因。
4. 顫振是與材料無關的第三道牆：再生回授使切削成為帶時間延遲的不穩定系統，穩定性葉瓣圖 $w_{\lim} = -1/(2K_f\,\mathrm{Re}[G(i\omega)])$ 給出保證不顫振的切寬，並揭示存在可放大產能的「甜蜜轉速」。
5. 一條好參數要同時過三關：力（夠不夠扭力與剛度）、熱（刀具撐不撐得住）、振（會不會顫振）。三者各自有清楚的物理模型，缺一不可。

深入探討（研究所視角）

從薄剪切平面到滑移線場與本構耦合。 Merchant 模型假設剪切集中在單一平面、材料為率無關的理想塑性，這在低速時尚可，高速時則嚴重失真。Oxley 的平行剪切區理論把一次剪切區視為有限寬度、並引入應變率與溫度的耦合；現代切削有限元素模擬（FEM）則普遍採用 Johnson-Cook 本構

$$ \sigma = \left[A + B\varepsilon^n\right]\left[1 + C\ln\frac{\dot\varepsilon}{\dot\varepsilon_0}\right]\left[1 - \left(\frac{T-T_r}{T_m-T_r}\right)^m\right] $$

三個括號分別捕捉加工硬化、應變率敏感性與熱軟化。在切削區應變率可達 $10^4\sim10^6\ \mathrm{s^{-1}}$、溫度逼近材料熔點的一半，三者的競爭甚至會誘發「絕熱剪切帶（adiabatic shear band）」——在難加工材料（鈦合金、鎳基超合金）形成鋸齒狀切屑（serrated chip），是切削力高頻振盪與刀具崩刃的微觀起點。

穩定性葉瓣的延伸與時域方法。 上文的頻域穩定性分析假設線性、定常切削力係數，實務上常失準：當切深淺到刀刃圓角尺度（process damping 效應）、或在斷續切削（銑削）時切削力呈週期性，系統變成週期係數的時間延遲微分方程（DDE）。此時要用 Floquet 理論、半離散法（semi-discretization）或時域積分求穩定邊界，得到的銑削葉瓣圖與車削有顯著差異。近年研究把這套理論連到自適應控制——以線上量測的振動訊號即時辨識 FRF、動態避開不穩定轉速。

表面完整性與殘留應力：被切削「順便」改寫的材料。 切削不只是把形狀做出來，它同時改寫了表面層的材料狀態。機械塑性變形傾向留下壓縮殘留應力（對疲勞有利），而切削熱傾向留下拉伸殘留應力（對疲勞有害），最終的殘留應力分布是兩者的競爭結果。對航太承力件（如渦輪盤的鎳基超合金），表面完整性（surface integrity）——殘留應力剖面、白層（white layer）、微硬化層、晶粒變形深度——的規格往往比尺寸公差更嚴格，因為它直接決定零件的疲勞壽命。這把製造工程與材料力學的疲勞理論、以及入門篇提過的「製程-結構-性質-性能（PSPP）」反向設計重新縫合在一起：在這個視角下，切削參數不只是「生產效率」的旋鈕，更是「材料性能」的設計變數。
