那塊鋼明明遠低於降伏強度,為什麼還是斷了?

從斷裂力學、疲勞到潛變,揭開「應力沒超標卻失效」背後的裂紋擴展、應力強度因子與破損容限設計。

那塊鋼明明遠低於降伏強度,為什麼還是斷了?

入門篇告訴我們:只要工作應力低於降伏強度 $S_y$,材料就安全。這個準則撐起了大部分靜態設計,卻在工程史上一次又一次被血淋淋地推翻。

1954 年,兩架英國 de Havilland Comet 噴射客機在巡航高度空中解體。事後調查發現,機身蒙皮承受的應力遠低於鋁合金的降伏強度——按入門篇的準則,這架飛機「絕對安全」。真正的兇手藏在一個方形窗角的微小裂紋裡:每一次起降的增壓循環,都讓裂紋悄悄長大一點點,直到某一刻它跨過了臨界長度,整片蒙皮在毫秒間崩裂。

這就是進階材料力學最核心、也最反直覺的領悟:材料不是「應力超過強度才壞」,而是「裂紋長到一定程度就壞」。 降伏強度 $S_y$ 與抗拉強度 $S_{ut}$ 描述的是「無瑕疵」材料的理想行為,但真實零件裡永遠有缺陷——夾雜物、氣孔、刮痕、焊道。本篇要把選材的視角,從「材料有多強」推進到「材料能容忍多大的裂紋、又能撐多少次循環」,這正是斷裂力學(fracture mechanics)與疲勞(fatigue)的領域。

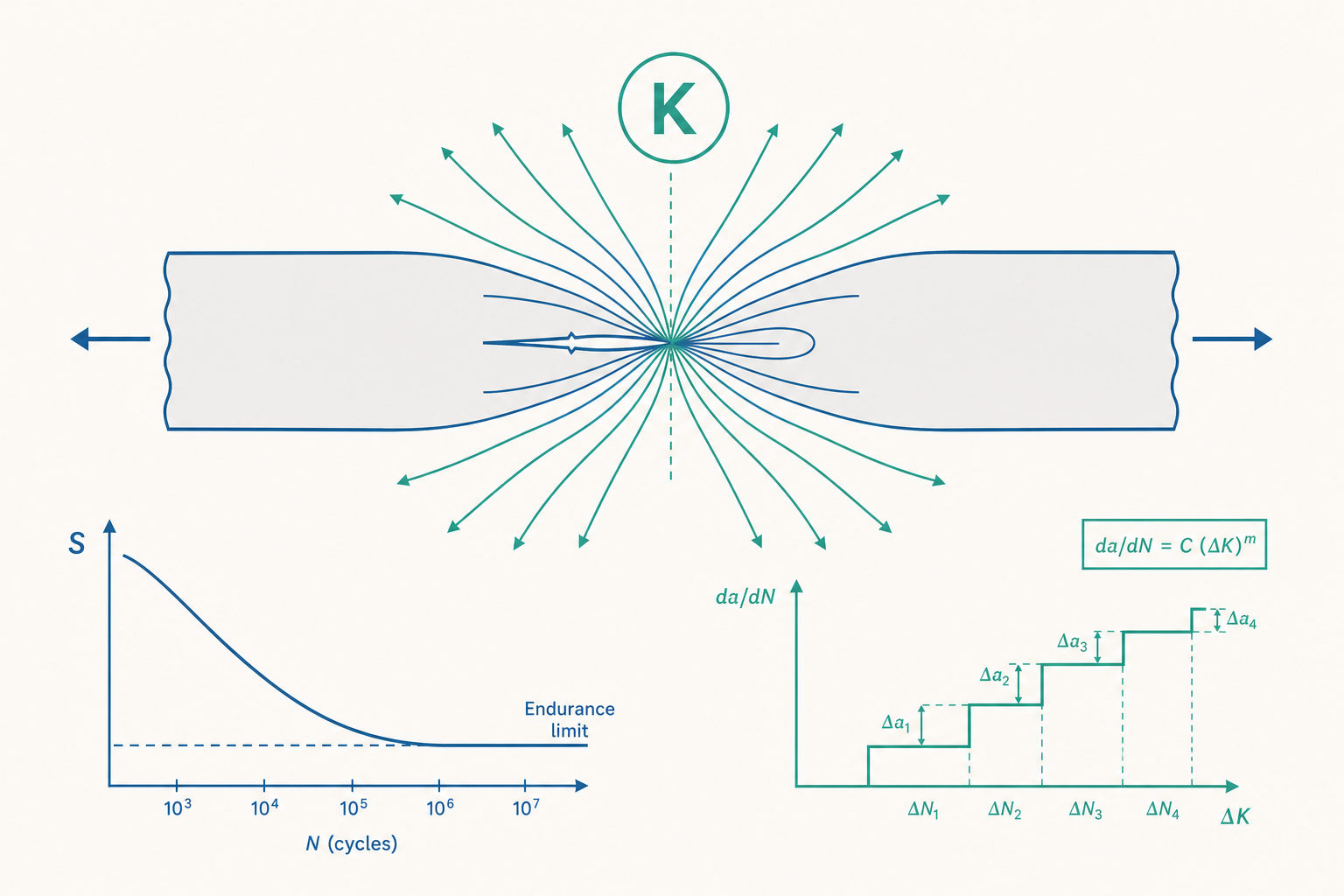

工程材料進階概念示意圖

應力集中:裂紋尖端把應力放大了幾百倍

要理解裂紋為何致命,先看一個古典結果。一塊受均勻遠場應力 $\sigma_0$ 的無限大平板,若中央有一個半長為 $a$、尖端曲率半徑為 $\rho_t$ 的橢圓孔,孔尖的最大應力為(Inglis, 1913):

$$\sigma_{\max} = \sigma_0 \left(1 + 2\sqrt{\frac{a}{\rho_t}}\right)$$

關鍵在 $\rho_t$。對一個近乎理想尖銳的裂紋,$\rho_t \to 0$,$\sigma_{\max} \to \infty$——應力在數學上發散。這告訴我們:用「尖端的最大應力」當失效判據是行不通的,因為它對任何尖裂紋都是無限大。我們需要一個不會發散、又能真正刻畫「裂紋有多危險」的物理量。

這個量就是應力強度因子(stress intensity factor, $K$)。Irwin 證明,裂紋尖端附近的應力場有一個普適的形式:

$$\sigma_{ij}(r,\theta) = \frac{K}{\sqrt{2\pi r}}\, f_{ij}(\theta)$$

其中 $r$ 是離尖端的距離。應力雖然在 $r\to 0$ 時仍發散($\sim 1/\sqrt{r}$),但發散的「強度」由單一參數 $K$ 控制。對最常見的張開型(Mode I)裂紋:

$$K_I = Y\,\sigma\sqrt{\pi a}$$

$\sigma$ 是遠場應力、$a$ 是裂紋長度、$Y$ 是依幾何而定的無因次形狀因子(無限板中央裂紋 $Y=1$、表面裂紋約 $Y\approx1.12$)。$K_I$ 的單位是 $\text{MPa}\sqrt{\text{m}}$,它同時包含了應力與裂紋尺寸——這正是 Comet 案的精髓:應力不變,但 $a$ 在增大,$K_I$ 隨之攀升。

斷裂韌性:材料能容忍的「裂紋帳戶上限」

既然 $K_I$ 衡量裂紋尖端場的嚴重程度,那麼必然存在一個臨界值,超過它裂紋就會失穩、瞬間擴展導致斷裂。這個臨界值是材料的固有性質,稱為斷裂韌性(fracture toughness, $K_{IC}$)。失效判據因此優雅地寫成:

$$K_I \ge K_{IC} \quad\Longrightarrow\quad \text{脆性斷裂}$$

注意 $K_{IC}$ 和入門篇提到的「韌性 $U_t$」(應力–應變曲線下面積)是不同的概念:$U_t$ 描述均勻試片吸收能量的能力,$K_{IC}$ 則專指含裂紋體抵抗裂紋擴展的能力,單位也不同($\text{MPa}\sqrt{\text{m}}$)。

把判據反過來用,威力就出來了。給定材料的 $K_{IC}$ 與工作應力 $\sigma$,可解出零件能容忍而不致瞬斷的臨界裂紋長度

$$a_c = \frac{1}{\pi}\left(\frac{K_{IC}}{Y\,\sigma}\right)^2$$

這條公式徹底改變了選材邏輯。一個高 $S_y$ 但低 $K_{IC}$ 的材料(如超高強度鋼、陶瓷),$a_c$ 可能小到只有零點幾毫米——比一個你肉眼看不見、檢測儀器也未必抓得到的瑕疵還小。這就是為什麼「愈強的材料往往愈不耐裂」:強度與斷裂韌性常常此消彼長(strength–toughness trade-off)。航太與壓力容器設計因此奉行破損安全(fail-safe / damage tolerance)哲學:假設零件裡一定有 $a_c$ 以下的裂紋,並確保它能被定期檢測抓到、在長到臨界前更換。

下表給出幾種材料的對照,注意陶瓷的 $K_{IC}$ 之低:

材料 $K_{IC}$ ($\text{MPa}\sqrt{\text{m}}$) $S_y$ (MPa) 臨界裂紋 $a_c$($\sigma=S_y/2$)
低碳鋼 約 140 250 數百 mm(極耐裂)
高強度鋼(淬火回火) 約 50 1500 約 0.7 mm
鋁合金 7075 約 24 500 約 1.5 mm
鈦合金 Ti-6Al-4V 約 75 880 約 4.6 mm
氧化鋁陶瓷 約 4 350(壓) < 0.1 mm(極危險)

疲勞:壓垮零件的不是一次重擊,而是無數次輕推

斷裂力學解釋了「裂紋一旦夠大就斷」,但 Comet 機身一開始並沒有大裂紋——它是被「養大」的。這就是疲勞:在遠低於 $S_y$ 的循環應力下,材料經過大量循環後失效。約八到九成的機械失效與疲勞有關,它是機械工程師真正的頭號敵人。

工程上有兩套互補的描述方式。

第一套:S–N 曲線(應力–壽命法,high-cycle fatigue)。 對一批試片施以不同的循環應力幅 $S$,記錄到斷裂的循環數 $N$,畫成(通常為對數座標的)S–N 曲線。鋼這類材料有一個重要特徵——疲勞極限(endurance limit, $S_e$):當應力幅低於 $S_e$(鋼約為 $0.5\,S_{ut}$)時,試片理論上可承受無限次循環而不疲勞破壞。但鋁、鈦等多數有色金屬沒有真正的疲勞極限,曲線持續下降,只能定義某個循環數(如 $10^7$)下的疲勞強度。這是「用鋁就要設計有限壽命、定期更換」的根本原因。

在中高循環區,S–N 關係常以 Basquin 方程描述:

$$\sigma_a = \sigma_f'\,(2N_f)^{b}$$

$\sigma_a$ 是應力幅、$N_f$ 是失效循環數、$\sigma_f'$ 與 $b$(疲勞強度指數,約 $-0.05\sim-0.12$)是材料常數。

第二套:Paris 律(裂紋擴展法,破損容限)。 當零件已含已知裂紋,我們關心它每一次循環長多快。Paris 與 Erdogan 發現,裂紋擴展速率 $da/dN$ 與應力強度因子幅 $\Delta K = K_{\max}-K_{\min}$ 在對數座標上呈直線:

$$\frac{da}{dN} = C\,(\Delta K)^{m}$$

$C$ 與 $m$(金屬常 $m\approx2\sim4$)是材料常數。把 $\Delta K = Y\,\Delta\sigma\sqrt{\pi a}$ 代入並積分,就能算出裂紋從初始長度 $a_0$ 長到臨界 $a_c$ 所需的循環數——這正是飛機「檢修週期」的理論依據。

平均應力的影響:為什麼預拉螺栓反而更耐疲勞

S–N 曲線通常在「對稱循環」(平均應力 $\sigma_m=0$)下測得,但真實零件常帶有恆定的平均應力(如螺栓的預緊力、旋轉軸的自重)。拉伸平均應力會顯著降低疲勞壽命,這個效應由 Goodman、Gerber 等準則描述。最常用的修正 Goodman 線為:

$$\frac{\sigma_a}{S_e} + \frac{\sigma_m}{S_{ut}} = \frac{1}{n}$$

$\sigma_a$ 是應力幅、$\sigma_m$ 是平均應力、$n$ 是安全係數。在以 $\sigma_m$ 為橫軸、$\sigma_a$ 為縱軸的圖上,這是一條從 $(0,S_e)$ 連到 $(S_{ut},0)$ 的直線;落在線內安全,超出則疲勞失效。

這條看似簡單的關係,藏著一個極實用的設計智慧:讓零件承受壓縮平均應力($\sigma_m<0$)反而能提升疲勞壽命。 噴砂、滾壓、滲氮等表面處理之所以能大幅延長疲勞壽命,正是因為它們在表面引入殘餘壓應力——當外加拉伸載荷必須先抵銷這層壓應力,表面實際承受的拉伸幅就變小了。這也解釋了一個常見疑問:為什麼裂紋幾乎總是從表面開始?因為表面同時承受最大彎曲/扭轉應力、又最容易有加工刮痕(應力集中源),於是成為疲勞的天然溫床。

看一個例子

某旋轉軸由合金鋼製成,$S_{ut}=1000\ \text{MPa}$,估計疲勞極限 $S_e=0.5\,S_{ut}=500\ \text{MPa}$。軸承受一恆定彎矩造成的平均應力 $\sigma_m=200\ \text{MPa}$,外加循環應力幅 $\sigma_a=180\ \text{MPa}$。試以修正 Goodman 準則評估安全係數。

代入:

$$\frac{1}{n} = \frac{\sigma_a}{S_e} + \frac{\sigma_m}{S_{ut}} = \frac{180}{500} + \frac{200}{1000} = 0.36 + 0.20 = 0.56$$

$$n = \frac{1}{0.56} \approx 1.79$$

安全係數約 1.79,對旋轉機械算是偏低(業界常要求 $n\ge2$)。若改用噴砂在表面引入約 $-150\ \text{MPa}$ 的殘餘應力,等效平均應力降為 $\sigma_m=50\ \text{MPa}$:

$$\frac{1}{n}=\frac{180}{500}+\frac{50}{1000}=0.36+0.05=0.41,\quad n\approx2.44$$

僅僅一道表面處理,安全係數從 1.79 提升到 2.44——沒換材料、沒加重量,這就是疲勞設計裡「免費的午餐」。

動手試試

拿一根迴紋針,把它完全拉直後,再反覆「彎到底、扳回來」。數一數大約彎幾次才斷。你會發現:彎得愈大(應變幅愈大),需要的次數愈少——這是低循環疲勞(low-cycle fatigue),由應變幅而非應力幅主導,遵循 Coffin–Manson 關係 $\Delta\varepsilon_p/2 = \varepsilon_f'(2N_f)^c$。再摸摸斷裂處附近,它會微微發熱:你輸入的塑性變形功,正以熱的形式耗散,這直接連回優物理裡「功–能轉換」與不可逆過程的概念。

高溫的另一條失效路徑:潛變

到目前為止談的都是常溫。但渦輪葉片、鍋爐管、引擎排氣門長期工作在高溫下,會出現第三種失效——潛變(creep):在恆定應力(甚至遠低於 $S_y$)下,材料隨時間緩慢、持續地塑性變形。

潛變只在「同源溫度(homologous temperature)」$T/T_m$ 超過約 $0.4$ 時才顯著($T_m$ 為熔點,皆用絕對溫度)。這解釋了材料選用裡一條不成文鐵律:高溫應用不能只看室溫強度。 一個室溫下強悍的鋁合金,在 $300\ ^\circ\text{C}$ 已接近其 $0.4\,T_m$,會像麥芽糖一樣慢慢蠕變;而鎳基超合金(nickel-based superalloy)熔點高、$0.4\,T_m$ 對應的溫度也高,才能勝任噴射引擎熱端。穩態潛變速率常用 Norton 律描述:

$$\dot{\varepsilon}_{ss} = A\,\sigma^{n}\exp\!\left(-\frac{Q}{RT}\right)$$

$Q$ 是潛變活化能、$R$ 是氣體常數、$n$ 是應力指數。指數中的 $\exp(-Q/RT)$ 與化學動力學的 Arrhenius 形式一模一樣——這不是巧合,潛變本質上是原子靠擴散與差排攀移進行的熱激活過程,與優物理裡的玻茲曼分布、活化能概念同根同源。

重點回顧

  1. 失效判據要從「應力 vs 強度」升級為「裂紋 vs 容忍度」:真實零件必含缺陷,斷裂由應力強度因子 $K_I=Y\sigma\sqrt{\pi a}$ 是否達到斷裂韌性 $K_{IC}$ 決定,而非單看 $\sigma$ 是否超過 $S_y$。
  2. 強度與斷裂韌性常此消彼長:愈強的材料臨界裂紋 $a_c$ 愈小、愈不耐裂;陶瓷強卻極脆即為此故,故高應力場合追求「破損容限」而非單純高強度。
  3. 疲勞是頭號殺手:遠低於 $S_y$ 的循環載荷會養大裂紋。鋼有疲勞極限 $S_e$、可設計成無限壽命;鋁鈦無疲勞極限,必須採有限壽命+定期更換。
  4. 平均應力與殘餘應力決定疲勞成敗:拉伸平均應力縮短壽命(Goodman 線),而噴砂、滾壓引入的殘餘壓應力能不增重、不換料就大幅延壽。
  5. 高溫多一條潛變路徑:當 $T/T_m>0.4$,恆定低應力下也會持續蠕變;選高溫材料看的是同源溫度與 Norton 律,而非室溫強度。

深入探討(研究所視角)

本文採用的是線彈性斷裂力學(Linear Elastic Fracture Mechanics, LEFM),其前提是裂紋尖端的塑性區遠小於裂紋與零件尺寸(small-scale yielding)。但對延性金屬或薄件,尖端會出現大範圍塑性變形,$K$ 不再唯一刻畫尖端場,LEFM 失效。此時需要彈塑性斷裂力學(EPFM),引入兩個更一般的參數:Rice 提出的 J 積分(J-integral)——一個與積分路徑無關的能量線積分,可量化裂紋尖端的能量釋放率;以及裂紋尖端張開位移(CTOD, $\delta$)。在 small-scale yielding 極限下 $J=K_I^2/E'$,兩套理論平滑接軌,但 J 與 CTOD 能延伸到 LEFM 無能為力的延性破壞領域,是當代結構完整性評估(如壓力容器 BS 7910、API 579 失效評估圖)的理論骨幹。

更前沿的問題是把疲勞從「經驗曲線」推進到「機制建模」。傳統 S–N 與 Paris 律都是唯象擬合,無法回答「為什麼這個微觀組織比較耐疲勞」。晶體塑性有限元(crystal plasticity FEM)微結構敏感疲勞(microstructure-sensitive fatigue) 模型試圖直接從晶粒取向、夾雜物分布、晶界網絡去預測裂紋萌生位置與壽命分散性——這也呼應入門篇的「製程–組織–性質」鏈:疲勞壽命的巨大散布(同一批零件壽命可差一個數量級),根源正是微觀組織的隨機性。將這套機制理解與資料驅動方法(機器學習壽命預測)結合,再嵌入整合計算材料工程(ICME)框架去逆向設計「抗疲勞微結構」,是當前航太、能源與生醫植入物材料研究最活躍的戰場之一。

最後值得反思的是失效的機率本質。脆性材料(陶瓷、玻璃)的強度由「最大瑕疵」控制,因此天生帶有統計散布,需用 Weibull 分布描述其失效機率 $P_f = 1-\exp[-(\sigma/\sigma_0)^m]$,其中 Weibull 模數 $m$ 愈大代表強度愈一致。這把選材從「一個確定的安全係數」推向「可接受的失效機率」——當設計一座要服役百年的橋、或一片飛行數萬小時的渦輪葉片時,工程師真正回答的不是「它會不會壞」,而是「它在設計壽命內壞掉的機率小到可接受嗎」。從決定論到機率論,正是材料失效分析從工匠經驗走向現代可靠度工程的關鍵一步。
