一座橋有上百根桿，工程師怎麼知道哪一根快斷了？

一座橋有上百根桿，工程師怎麼知道哪一根快斷了？

你已經會分析「一塊招牌為什麼不會掉下來」——隔離一個剛體、畫自由體圖、套三條平衡方程式。但真正的結構不是一根桿。一座鋼桁架橋（truss bridge）由上百根桿件以節點相連，一棟廠房的屋架、一台挖土機的多連桿手臂、甚至腳踏車的菱形車架，都是由許多構件互相牽制組成的系統。

這時候問題變了。橋整體當然處於平衡，但工程師真正想知道的不是「橋會不會整個飛走」，而是每一根桿內部到底承受多大的力——哪一根在受拉、哪一根在受壓、哪一根已經逼近它的承載極限。整體平衡告訴你支承反力，卻看不見內部的力流（force flow）。要把力流一根根追出來，需要把單體分析升級成系統分析：桁架的節點法與截面法、內力圖、以及把構件「切開」看內部的觀念。這就是靜力學進階篇的主戰場。

內力：把一根桿「切開」會看到什麼

入門篇談的力都是外力（external forces）——重力、支承反力、外加載重。但一根受載的桿件，內部還有內力（internal forces）：相鄰兩段材料互相拉扯、推擠、剪切的力。內力看不見，因為它們成對出現、彼此抵消，從外面完全感受不到。要讓內力現形，靜力學有個威力強大的招式：切一刀（method of sections）。

想像一根受力的桿，我們在某截面假想地切一刀，把它分成左右兩半。取其中一半當作新的「自由體」。原本連續材料被切斷的地方，另一半必定對它施力——這就是被「逼出來」的內力。由於這半邊也必須平衡，內力的大小可以直接用三條平衡方程式求出。

在一般的二維桿件，一個截面上的內力有三種分量：

$$N\ (\text{軸力, normal force}), \qquad V\ (\text{剪力, shear force}), \qquad M\ (\text{彎矩, bending moment})$$

軸力 $N$ 沿桿軸方向（拉為正、壓為負），剪力 $V$ 垂直桿軸，彎矩 $M$ 使桿彎曲。這三個量是整個材料力學的入口：知道了 $N$、$V$、$M$，下一門課才能算出應力與變形。靜力學的任務，是先把它們從平衡條件中解出來。

值得記住一個關鍵原則：內力的求解永遠基於平衡。不管結構多複雜，只要你能把它切成一個自由體，三條方程式就還是你全部的工具。複雜的不是物理，是「要切在哪裡、切幾刀」的策略。

桁架：當所有構件都只受軸力

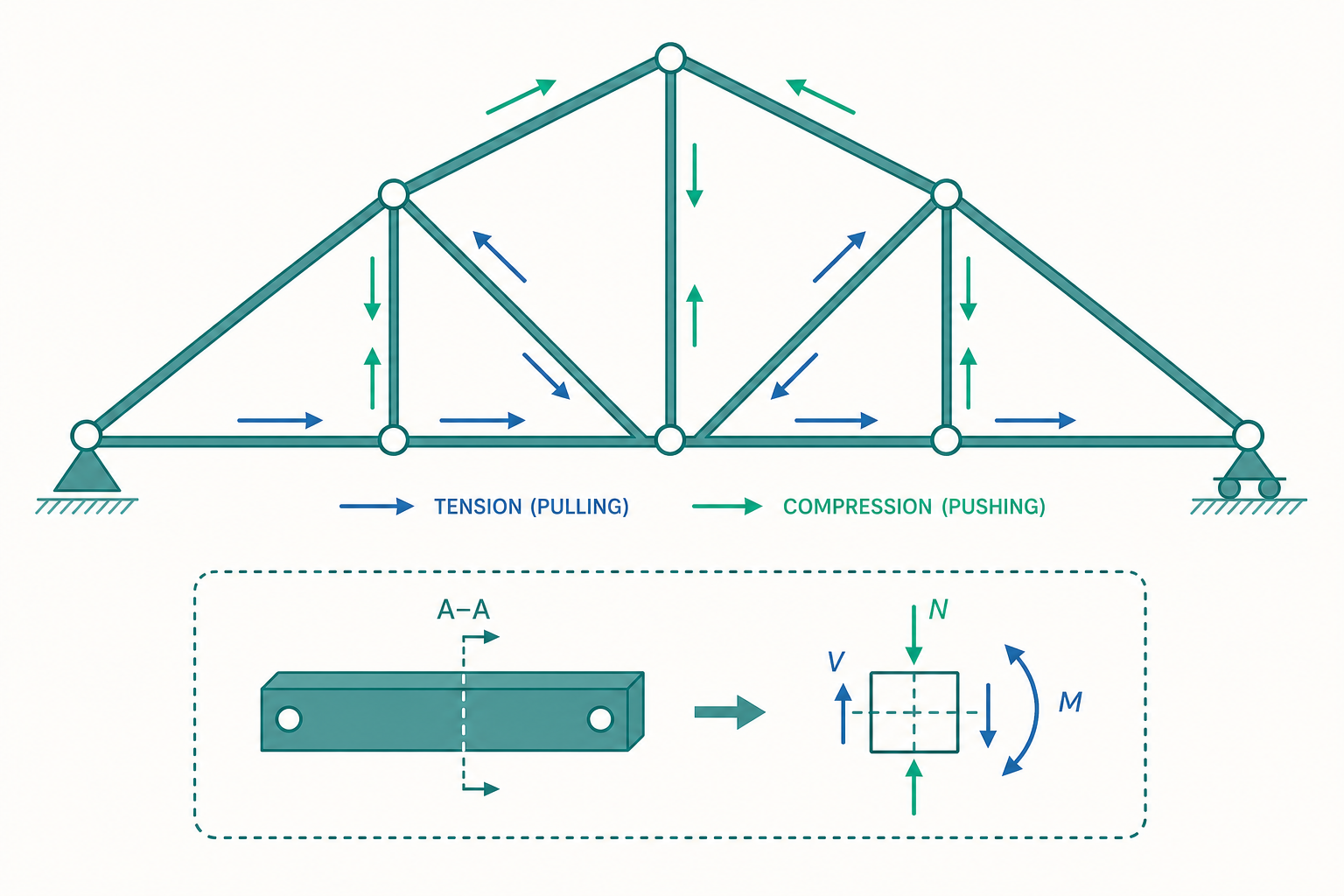

桁架（truss）是工程裡最優雅的結構之一。它是一群直桿在兩端以銷節點（pin joint）相連、外載只施加在節點上的結構。在這些理想化假設下，可以證明：每一根桿件只承受軸力——純拉或純壓，沒有剪力、沒有彎矩。這是因為一根兩端銷接、中間不受載的桿，對自身取力矩會逼出「內力必沿桿軸」的結論（這種桿稱為 two-force member，二力構件）。

這個性質讓桁架分析變得異常乾淨：每根桿只有一個未知數（它的軸力）。求解有兩套標準方法。

看一個例子：節點法（method of joints）

節點法的核心是：既然每個節點都是力的匯集點且處於平衡，就對每個節點畫 FBD，套用 $\sum F_x = 0$、$\sum F_y = 0$（節點是一個點，沒有大小，不需要力矩方程式）。

一個簡單的三角形桁架：節點 A、B 在地面，水平相距 $4\ \text{m}$，A 為銷支承、B 為滾支承；節點 C 在 A、B 正中央上方，高 $3\ \text{m}$。在 C 點向下掛載重 $P = 6000\ \text{N}$。三根桿 AC、BC、AB 連成三角形。求各桿軸力。

第一步：整體平衡求支承反力。 把整個桁架當一個剛體。對 A 取力矩（A 在 C 正下方水平距 $2\ \text{m}$ 處，B 距 A 為 $4\ \text{m}$）：

$$\sum M_A = 0:\quad B_y (4) - P(2) = 0 \;\Rightarrow\; B_y = \frac{6000 \times 2}{4} = 3000\ \text{N}$$

由 $\sum F_y = 0$：$A_y = P - B_y = 3000\ \text{N}$；水平無外載故 $A_x = 0$。對稱載重給對稱反力，合理。

第二步：從 C 節點開始解。 桿 AC、BC 與水平的夾角 $\theta$ 滿足 $\tan\theta = 3/2$，故 $\sin\theta = 3/5 = 0.6$、$\cos\theta = 4/5 = 0.8$。在節點 C，兩根斜桿的軸力 $F_{AC}$、$F_{BC}$ 與向下載重 $P$ 平衡。先假設兩桿都受拉（力沿桿、離開節點 C，即朝斜下方）：

$$\sum F_x = 0:\quad -F_{AC}\cos\theta + F_{BC}\cos\theta = 0 \;\Rightarrow\; F_{AC} = F_{BC}$$

$$\sum F_y = 0:\quad -F_{AC}\sin\theta - F_{BC}\sin\theta - P = 0$$

代入 $F_{AC}=F_{BC}$ 與 $\sin\theta = 0.6$：

$$-2 F_{AC}(0.6) = 6000 \;\Rightarrow\; F_{AC} = F_{BC} = -5000\ \text{N}$$

負號是物理訊息，不是錯誤：我們假設受拉，算出負值，代表這兩根斜桿實際受壓 $5000\ \text{N}$——它們把 C 點往上頂住載重，受壓完全合理。

第三步：解節點 A。 A 上有反力 $A_y = 3000$、桿 AC（已知壓力 $5000\ \text{N}$，方向朝 A 指向 C，即斜上方）、水平桿 AB（假設受拉，朝向 B）：

$$\sum F_y = 0:\quad A_y + F_{AC}\sin\theta = 0 \;?\;$$

注意 $F_{AC} = -5000$ 代表壓力，作用在 A 上的方向是「桿把 A 往外推」，即沿 AC 由 C 指向 A 的斜下方分量。仔細處理符號後：

$$\sum F_x = 0:\quad F_{AB} + F_{AC}\cos\theta = 0 \;\Rightarrow\; F_{AB} = -(-5000)(0.8) = 4000\ \text{N}$$

$F_{AB} = +4000\ \text{N}$ 為正，代表底桿 AB 受拉 $4000\ \text{N}$。這完全符合直覺：上方兩斜桿受壓、把兩端往外撐，底桿就被拉緊，像一張弓的弦。整座桁架的力流一目了然。

何時改用截面法（method of sections）

節點法要一個一個節點推過去。如果橋有 50 個節點，而你只想知道正中央那一根桿的內力，節點法得從頭推 25 個節點才到——太慢。

截面法直接一刀切過你關心的桿（連同切過另外一兩根），取一側當自由體，用包含力矩的三條方程式，一步求出目標桿的軸力。訣竅在於選對取矩點：把參考點選在「其他被切到的桿的交點」上，那些桿的力矩歸零，一個 $\sum M = 0$ 就直接逼出目標桿。一刀換一根桿，這是大型桁架分析的標準工法。

兩法各有所長：要全部桿件用節點法，要特定桿件用截面法。

框架與機械：當構件不再只受軸力

桁架很美，但前提苛刻——所有桿都是二力構件。現實中很多結構不滿足這個條件：構件中段也受載、或構件是三力以上的（multi-force member）。這類系統分兩種：

• 框架（frame）：靜止的承載結構，但至少有一根多力構件（如鋼骨建築的樑柱接頭、腳踏車車架）。
• 機械（machine）：含有可相對運動的構件、用來傳遞或放大力（如鉗子、油壓剪、挖土機手臂）。

分析框架與機械的關鍵思路是拆解（disassembly）：把系統拆成個別構件，對每一根分別畫 FBD。連接兩構件的銷會在兩根構件上施加大小相等、方向相反的一對力（牛頓第三定律），這是把方程式串起來的橋樑。

舉一把老虎鉗為例：你在手柄末端施力 $F_{\text{in}}$，想知道鉗口夾住物體的力 $F_{\text{out}}$。把鉗子拆成兩個交叉的桿，對銷（轉軸）取力矩。設手柄力臂為 $a$、鉗口力臂為 $b$，由 $\sum M_{\text{pin}} = 0$：

$$F_{\text{out}} \, b = F_{\text{in}} \, a \;\Rightarrow\; F_{\text{out}} = F_{\text{in}}\,\frac{a}{b}$$

由於 $a \gg b$，鉗口力被放大數倍——這就是機械利益（mechanical advantage）的靜力學原理。所有省力工具（撬棍、滑輪組、千斤頂）的放大倍率，都能用「拆解 + 對銷取矩」算出來。注意：放大了力，位移就等比例縮小，能量並未憑空產生，這呼應入門篇提到的虛功與能量守恆。

摩擦：被忽略卻無所不在的力

入門篇的支承大多是理想（無摩擦）的。但真實世界裡，摩擦力（friction）常是結構能否站住的關鍵——一座靠重力與摩擦穩住的擋土牆、一個夾在兩面間的楔形墊片、一條纏在絞盤上的纜繩，分析時都繞不開摩擦。

乾摩擦的庫倫模型（Coulomb friction）告訴我們，在即將滑動（impending motion）的臨界狀態：

$$F_{\max} = \mu_s N$$

其中 $N$ 是接觸面正向力、$\mu_s$ 是靜摩擦係數。要特別小心：在物體尚未滑動時，摩擦力是多少需要就給多少（只要不超過 $F_{\max}$），它是一個由平衡條件決定的未知數，不是永遠等於 $\mu_s N$。只有在「正要滑」的臨界點，等號才成立。這是初學者最常踩的雷。

一個漂亮的進階結果是繩索摩擦（belt/capstan friction）。一條纜繩繞過圓柱、包覆角為 $\beta$（弧度），緊邊張力 $T_2$ 與鬆邊張力 $T_1$ 的臨界關係是：

$$\frac{T_2}{T_1} = e^{\mu \beta}$$

這個指數關係威力驚人：纜繩在繫纜樁上多繞幾圈（增大 $\beta$），抓握力就指數成長。設 $\mu = 0.3$、繞 $3$ 圈（$\beta = 6\pi$）：

$$\frac{T_2}{T_1} = e^{0.3 \times 6\pi} \approx e^{5.65} \approx 285$$

碼頭工人用一隻手按住鬆邊，就能拉住數百倍重的大船——這不是力氣，是 $e^{\mu\beta}$ 在替你工作。

重點回顧

• 內力靠「切一刀」現形：把結構切成自由體，被切斷處的軸力 $N$、剪力 $V$、彎矩 $M$ 就被平衡條件逼出來，這是通往材料力學的橋。
• 桁架的桿件是二力構件，只受軸力。節點法逐點求解（適合求全部桿），截面法一刀直取（適合求特定桿）；算出負值代表受壓，是訊息不是錯誤。
• 框架與機械含多力構件，須拆解成個別構件分析；連接銷上有等大反向的一對力，串起所有方程式，也解釋了省力工具的機械利益。
• 摩擦力在未滑動時是由平衡決定的未知數，只有臨界滑動時才有 $F = \mu_s N$；繩索摩擦 $T_2/T_1 = e^{\mu\beta}$ 是指數放大的經典結果。
• 不論結構多複雜，工具永遠只有三條平衡方程式——困難的是「切在哪、拆成什麼」的策略，不是物理本身。

深入探討（研究所視角）

桁架的靜定判別與穩定性。 一個平面桁架有 $m$ 根桿、$r$ 個反力、$j$ 個節點。每個節點提供 2 條方程式，故方程式總數為 $2j$，未知數為 $m + r$。當 $m + r = 2j$ 且幾何不退化時為靜定（statically determinate），可純用平衡求解；$m + r > 2j$ 為靜不定，多出的桿是贅餘構件，須引入變形相容；$m + r < 2j$ 則為機構（mechanism），會塌——這是設計時的紅線。但要注意：數目對了不代表一定穩定，還可能存在「局部可動」的退化幾何，需以幾何或矩陣的奇異性進一步檢查。

剪力—彎矩—載重的微分關係。 對承受分布載重 $w(x)$ 的樑，內力沿桿長變化，可由一小段微元的平衡導出三者的微分關係：

$$\frac{dV}{dx} = -w(x), \qquad \frac{dM}{dx} = V(x)$$

於是 $\dfrac{d^2 M}{dx^2} = -w(x)$。這組關係是繪製剪力圖與彎矩圖（shear & moment diagrams）的理論基礎：載重的積分是剪力、剪力的積分是彎矩；彎矩極值出現在 $V = 0$ 之處（因為 $dM/dx = 0$）。工程師找一根樑最危險的斷面，就是在彎矩圖的峰值處——這個觀念把靜力學的「點」推廣到了「沿桿的函數」，並直接餵給樑的撓度（deflection）理論 $EI\,\dfrac{d^2 y}{dx^2} = M(x)$。

從平衡到能量：再訪虛功與穩定性。 對含多自由度的機構，逐構件畫 FBD 求平衡相當繁瑣。虛功原理提供統一觀點：系統平衡 $\iff$ 對任意相容虛位移，主動力的虛功總和為零。更進一步，對保守系統可定義總位能（total potential energy） $\Pi$，平衡對應 $\delta\Pi = 0$，而平衡的穩定性由二階變分決定：$\delta^2\Pi > 0$ 為穩定、$< 0$ 為不穩定、$= 0$ 為臨界。這套「能量極值 + 穩定性判別」的框架，把靜力學推向結構穩定理論——當壓桿軸力升到某臨界值，$\delta^2\Pi$ 由正轉零，結構從穩定平衡分岔（bifurcation）為挫曲（buckling）。從一根受壓的桁架桿，到歐拉挫曲臨界載重 $P_{cr} = \dfrac{\pi^2 EI}{(KL)^2}$，再到航太薄殼的失穩分析，背後是同一條由平衡通往能量、再通往穩定性的脈絡。靜力學從來不只是「東西不動」，而是理解整個結構世界如何承載與失效的第一塊基石。
