入門篇我們追查了一根傳動軸如何因疲勞而斷裂，學會了用應力（stress）、安全係數與 Goodman 線判斷「會不會壞」。但機械設計裡有一整片入門篇刻意沒碰的疆域：很多時候零件強度遠遠足夠、永遠不會降伏，機器卻照樣失效。原因不在「力太大」，而在剛性不足、共振、接觸應力、與配合公差。

想像一座 CNC 工具機的主軸：材料強度檢算下安全係數高達 6，可是當主軸轉到某個特定轉速時，整根軸開始像跳繩一樣甩動（whirling），振幅在幾秒內暴增、軸承發燙、刀具讓工件表面留下波浪紋。沒有任何零件斷裂，但這台機器已經不能用了。本文就從這個現象出發，走進機械設計的第二支柱——剛性與動力學（stiffness & dynamics），再延伸到接觸力學（contact mechanics）與公差設計（tolerance design）。這些都是入門「強度導向」視角看不見的失效模式。

第一支柱之外：為什麼「夠強」不等於「夠好」

機械零件的設計判準其實有兩條互相獨立的主線：

• 強度判準（strength criterion）：應力不得超過材料強度。這是入門篇的主題。
• 剛性判準（stiffness/rigidity criterion）：變形量不得超過功能容許值。

兩者常常互不從屬。一根軸可能應力只有降伏強度的 1/6（強度極佳），但撓度（deflection）大到讓齒輪嚙合失準、軸承偏載。反過來，一根又短又粗的軸剛性極好，卻可能因應力集中而疲勞。好的設計同時滿足兩條線，並知道是哪一條在主導。

剛性問題的數學核心是撓度。對一根長度 $L$、承受集中力 $P$ 的簡支樑（simply supported beam），中點最大撓度為：

$$\delta_{\max} = \frac{P L^3}{48\, E I}$$

注意這裡出現了入門篇沒強調的關鍵字：$L^3$ 與 $E I$。撓度與長度的三次方成正比——軸長加倍，撓度暴增 8 倍。而 $EI$ 是抗彎剛度（flexural rigidity）：$E$ 是材料的彈性模數（Young's modulus）、$I$ 是截面慣性矩。

這裡藏著一個常被忽略的物理事實：換材料幾乎救不了剛性問題。鋼的 $E \approx 207\ \text{GPa}$，鋁約 $69\ \text{GPa}$，但所有的鋼——不論是便宜的低碳鋼還是昂貴的合金鋼——$E$ 都差不多。也就是說，換更貴更強的鋼，強度上去了，剛性卻紋風不動。想增加剛性，唯一有效的手段是改幾何（加大 $I$）或縮短跨距（減小 $L$）。這正是工程菜鳥最常踩的坑：用「升級材料」去解一個其實是剛性的問題。

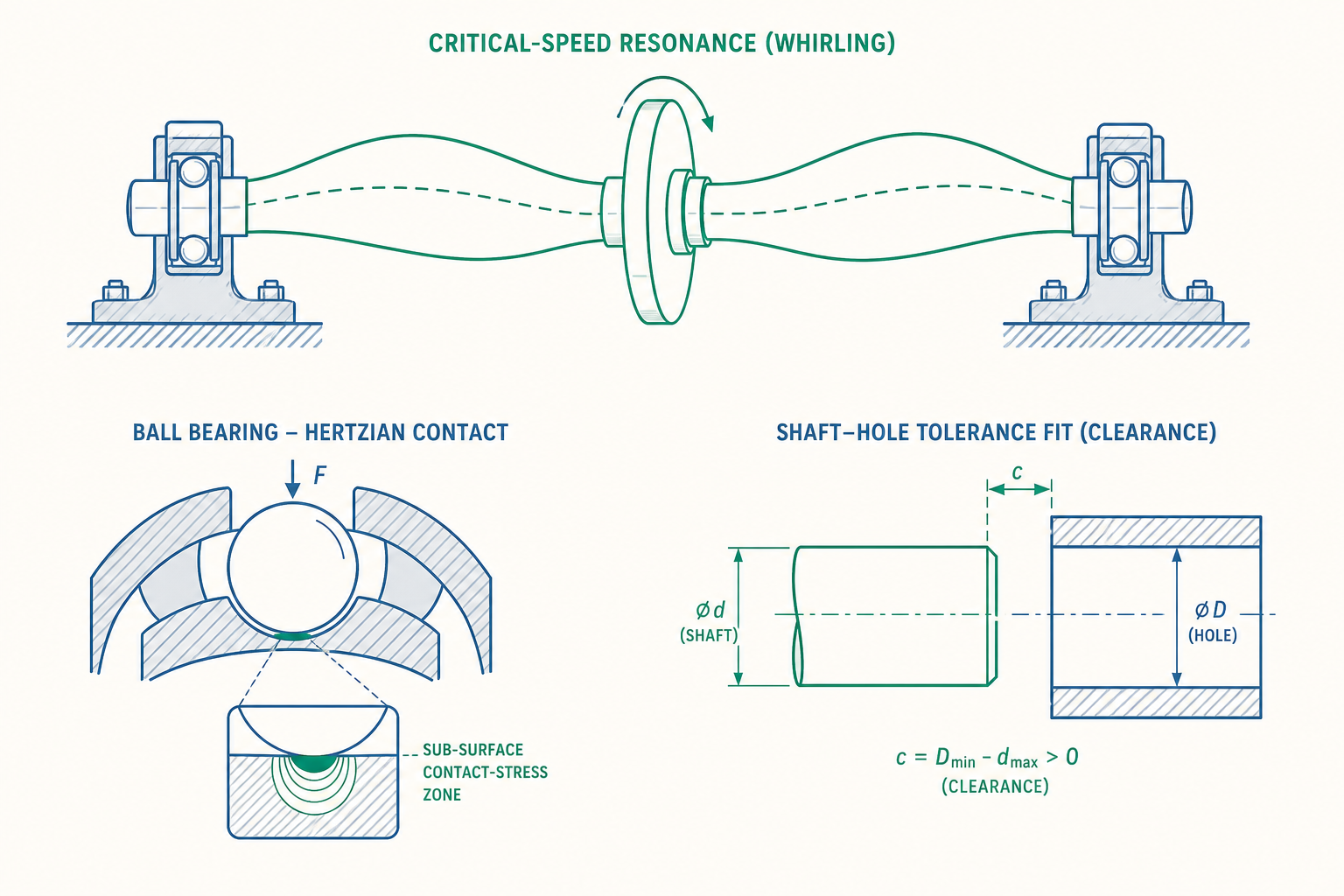

臨界轉速：旋轉機械的隱形天花板

現在回到開頭甩動的主軸。任何帶質量的彈性系統都有自然頻率（natural frequency）。把一根軸看成一個彈簧（剛度 $k$）加一個質量（$m$）的系統，它的自然角頻率是：

$$\omega_n = \sqrt{\frac{k}{m}}$$

對旋轉軸而言，當轉速的角頻率剛好等於這個自然頻率時，就發生共振——這個轉速叫臨界轉速（critical speed）。此時即使只有微小的不平衡質量（manufacturing imbalance，現實中不可能完全平衡），離心力也會被共振放大到失控，軸大幅甩動，這就是軸的渦動（shaft whirling）。

對一根兩端簡支、中央帶圓盤的軸，臨界轉速可由軸在自重（或集中質量）下的靜撓度 $\delta_{st}$ 用 Rayleigh 法快速估算：

$$\omega_c = \sqrt{\frac{g}{\delta_{st}}}$$

這條公式優雅得驚人——它把「會不會共振」這個動力學問題，化簡成一個你已經會算的靜力學量：靜撓度。撓度愈大（軸愈軟），臨界轉速愈低，機器愈早撞上共振。這也解釋了為什麼高速旋轉機械（渦輪、離心機、磨床主軸）必須設計得極為剛硬：要把臨界轉速推到遠高於工作轉速之上。

設計上有兩種策略：

• 次臨界設計（subcritical）：工作轉速 $\omega < \omega_c$，常要求 $\omega \le 0.7\,\omega_c$。剛性掛帥，多數機器走這條路。
• 超臨界設計（supercritical）：工作轉速刻意設在 $\omega_c$ 之上，例如大型汽輪機。啟動時必須「快速通過」臨界轉速，不能在共振點久留。有趣的是，超臨界運轉時系統會自動「自定心（self-centering）」，反而更穩。

連結到優物理：這完全是受迫振動（forced vibration）與共振（resonance）的同一套理論，只是把「外力頻率」換成「轉速」。塔科馬海峽大橋的崩塌、洗衣機脫水時的劇烈抖動，與這根甩動的主軸是同一個物理現象的不同面孔。

看一個例子

一根鋼軸 $d = 25\ \text{mm}$、跨距 $L = 600\ \text{mm}$、兩端簡支，中央裝一個質量 $m = 12\ \text{kg}$ 的砂輪。求臨界轉速，並判斷工作轉速 $3000\ \text{rpm}$ 是否安全。

第 1 步：截面慣性矩

$$I = \frac{\pi d^4}{64} = \frac{\pi (0.025)^4}{64} \approx 1.92 \times 10^{-8}\ \text{m}^4$$

第 2 步：中央集中質量造成的靜撓度

$$\delta_{st} = \frac{m g L^3}{48\, E I} = \frac{12 \times 9.81 \times (0.6)^3}{48 \times 207\times10^9 \times 1.92\times10^{-8}}$$

$$\delta_{st} = \frac{25.43}{1.908 \times 10^{5}} \approx 1.33 \times 10^{-4}\ \text{m} = 0.133\ \text{mm}$$

第 3 步：臨界角頻率與臨界轉速

$$\omega_c = \sqrt{\frac{g}{\delta_{st}}} = \sqrt{\frac{9.81}{1.33\times10^{-4}}} \approx 271.6\ \text{rad/s}$$

$$N_c = \frac{60\,\omega_c}{2\pi} = \frac{60 \times 271.6}{2\pi} \approx 2594\ \text{rpm}$$

第 4 步：判斷

工作轉速 $3000\ \text{rpm}$ 高於臨界轉速 $2594\ \text{rpm}$，而且兩者距離太近（比值僅 $1.16$）。這是危險設計：每次啟動與停機都會掃過共振點，且穩定工作點離臨界轉速太近，殘餘不平衡仍會引起明顯振動。

怎麼修？ 回到剛性。把軸徑加大到 $d = 32\ \text{mm}$，則 $I \propto d^4$ 增為原來的 $(32/25)^4 \approx 2.68$ 倍，撓度降為 $1/2.68$，臨界轉速 $\propto 1/\sqrt{\delta} $ 提升 $\sqrt{2.68}\approx1.64$ 倍，$N_c$ 升到約 $4250\ \text{rpm}$——把工作轉速穩穩地壓在次臨界區（$3000/4250 \approx 0.71$）。再次印證：動力學問題的解，往往藏在剛性裡。

接觸應力：兩個「點」相碰時的天文數字

入門篇談的應力都假設力分佈在一個明確的截面上。但滾珠軸承（ball bearing）裡的鋼珠與滾道、兩個齒輪的齒面嚙合，接觸區小到近乎一個「點」或一條「線」。當力集中在極小的接觸面上，局部應力會飆到驚人——這是入門「截面應力」公式完全失效的領域，需要 赫茲接觸理論（Hertzian contact theory）。

對兩個半徑分別為 $R_1$、$R_2$ 的球體相壓（力 $F$），接觸區是一個微小圓，其半徑為：

$$a = \left( \frac{3 F R}{4 E^*} \right)^{1/3}, \qquad \frac{1}{R} = \frac{1}{R_1} + \frac{1}{R_2}$$

$E^*$ 是等效彈性模數，由兩材料的 $E$ 與 Poisson 比 $\nu$ 合成：

$$\frac{1}{E^*} = \frac{1-\nu_1^2}{E_1} + \frac{1-\nu_2^2}{E_2}$$

接觸中心的最大壓應力為：

$$p_{\max} = \frac{3F}{2\pi a^2}$$

關鍵洞見：把 $a \propto F^{1/3}$ 代回去，可推得 $p_{\max} \propto F^{1/3}$——接觸壓力對載荷不是線性，而是立方根關係。這意味著想把接觸應力減半，得把載荷降到 $1/8$；單純減力的效率很差。更有效的是增大有效曲率半徑 $R$（讓接觸面變大），這就是為什麼滾子軸承（線接觸）承載能力遠高於滾珠軸承（點接觸）。

赫茲理論還有一個反直覺的結論：最大剪應力不在表面，而在表面下方約 $0.48a$ 的深處。這正是滾動接觸疲勞失效的源頭——軸承不是從表面磨壞，而是次表層萌生裂紋、最後一塊金屬剝落（spalling / pitting），在滾道上留下小坑。齒輪齒面的點蝕（pitting）也是同一機制。

軸承壽命：為什麼它用「機率」而不是「強度」定義

接觸應力直接連到一個入門篇完全沒有的設計範式：滾動軸承的壽命不是用安全係數判斷，而是用統計壽命（statistical life）。 因為次表層裂紋的萌生位置高度隨機，即使一批一模一樣的軸承，壽命也會分散好幾倍。

工程上用 $L_{10}$ 壽命：在相同條件下，90% 的軸承能達到、10% 會先失效的循環數。其基本公式為：

$$L_{10} = \left( \frac{C}{P} \right)^{p} \quad (\text{單位：百萬轉})$$

• $C$：軸承的基本動額定負荷（dynamic load rating），由製造商給定
• $P$：當量動負荷
• $p$：指數，滾珠軸承 $p = 3$、滾子軸承 $p = 10/3$

這個指數揭示了軸承選型的殘酷現實：因為 $L_{10} \propto P^{-3}$，負荷只要增加 26%（$1.26^3 \approx 2$），壽命就砍半；反之，把負荷降到 0.8 倍，壽命幾乎翻倍。設計者藉此在「軸承尺寸／成本」與「預期壽命」之間做精準權衡。注意這裡的語言徹底變了——不再是「會不會壞」，而是「有多大機率、在多少轉之後壞」。這把機械設計從決定論推向了可靠度工程（reliability engineering）。

公差與配合：尺寸不是一個數字，而是一段區間

最後一塊入門篇沒談的拼圖：沒有任何零件能被加工成精確的標稱尺寸。每個尺寸都帶有公差（tolerance）——一段允許的變動區間。一根「直徑 25 mm」的軸，圖面上其實是 $25^{+0}_{-0.013}\ \text{mm}$ 之類。軸與孔怎麼配合，由兩者公差帶的相對位置決定：

• 餘隙配合（clearance fit）：孔恆大於軸，永遠能滑動裝配（如滑動軸承）。
• 干涉配合（interference fit）：軸恆大於孔，必須加熱孔或冷縮軸才裝得進，裝好後靠彈性回復產生的接觸壓力鎖死（如皮帶輪壓裝在軸上）。
• 過渡配合（transition fit）：依實際尺寸落點，可能鬆可能緊。

當多個零件串接（例如一條軸上依序堆疊軸承、隔套、齒輪、鎖緊螺帽），各零件的公差會累積，這就是公差堆疊（tolerance stack-up）。最保守的「最壞情況法（worst-case）」直接把所有公差相加：

$$T_{\text{total}} = \sum_i |T_i|$$

但這太悲觀——所有零件同時做到極端值的機率微乎其微。現代設計改用統計公差法（statistical / RSS, root-sum-square）：假設各尺寸誤差獨立且近似常態分佈，總變異是各變異的平方和開根號：

$$T_{\text{total}} = \sqrt{\sum_i T_i^2}$$

RSS 法給出的總公差遠小於最壞情況法，因此能放寬個別零件的公差要求、大幅降低加工成本——前提是接受極小的（可量化的）超差機率。這是入門「單一零件、單一尺寸」思維跨向「整機系統、機率分佈」思維的關鍵一步，也是現代量產設計的命脈。

重點回顧

1. 剛性與強度是兩條獨立的設計主線：零件可能應力極低（強度足夠）卻撓度過大（剛性不足）。撓度 $\propto L^3/(EI)$，且換更強的鋼救不了剛性，因為所有鋼的 $E$ 幾乎相同——只能改幾何或縮短跨距。
2. 臨界轉速是旋轉機械的天花板：當轉速等於系統自然頻率時共振甩動，$\omega_c = \sqrt{g/\delta_{st}}$ 把動力學問題化為靜撓度。次臨界設計要求 $\omega \le 0.7\,\omega_c$。
3. 接觸應力用赫茲理論：點/線接觸的局部壓力可達天文數字，$p_{\max} \propto F^{1/3}$（減力效率差），且最大剪應力在次表層——這是軸承與齒輪點蝕剝落的根源。
4. 軸承壽命是機率而非強度：$L_{10} = (C/P)^p$（滾珠 $p=3$），負荷增 26% 壽命砍半。設計語言從「會不會壞」變成「多大機率在多少轉後壞」。
5. 公差堆疊決定可裝配性與成本：最壞情況法 $\sum|T_i|$ 太保守，統計 RSS 法 $\sqrt{\sum T_i^2}$ 在可控機率下放寬公差、降低加工成本。

深入探討（研究所視角）

本文把軸當成「彈簧 + 集中質量」的單自由度（single-DOF）系統來估臨界轉速，這只是最粗的近似。真實轉子是連續彈性體且帶多個圓盤，必須用轉子動力學（rotordynamics）處理：建立質量、阻尼、剛度矩陣，解廣義特徵值問題

$$\det\!\left( \mathbf{K} - \omega^2 \mathbf{M} \right) = 0$$

得到一系列臨界轉速與對應模態振型（mode shapes）。更精妙的是，旋轉系統的軸承油膜會引入陀螺效應（gyroscopic effect）與交叉耦合剛度（cross-coupled stiffness），使臨界轉速隨轉速變化（畫成 Campbell 圖），甚至可能引發油膜渦動（oil whirl / oil whip）這類自激不穩定——這是高速渦輪機械設計的核心難題，與入門篇的靜態強度世界完全不同。

接觸力學方面，本文的赫茲理論假設乾燥、彈性、靜止接觸。但軸承與齒輪實際運轉於潤滑油中，接觸區的高壓會讓油黏度暴增、油膜把兩金屬面微微撐開——這是彈流體動力潤滑（elastohydrodynamic lubrication, EHL）。求解 EHL 要同時耦合赫茲彈性變形、雷諾潤滑方程（Reynolds equation）與油的壓黏關係，是計算摩擦學（computational tribology）的前沿。膜厚與粗糙度的比值（膜厚比 $\lambda$）決定了接觸是處於全膜、混合還是邊界潤滑，直接左右零件壽命。

最後，把本文的可靠度視角與入門的疲勞視角縫合起來，就到了機率機械設計（probabilistic machine design）：載荷、強度、尺寸、材料參數全都是隨機變數，設計目標不再是「安全係數大於某值」，而是讓失效機率

$$P_f = P\big(\,\text{強度} - \text{應力} < 0\,\big)$$

低於可接受門檻。用一階可靠度法（FORM）或蒙地卡羅模擬求 $P_f$，再以可靠度指標（reliability index, $\beta$）量化安全裕度。這套框架把入門的疲勞壽命、本文的 $L_{10}$ 軸承壽命與公差分佈統一在同一個機率語言下——也是現代航太、汽車與能源產業真正使用的設計哲學：我們從不追求「絕對不壞」，而是把失效機率工程化地控制在可承受的範圍內。
