高爾夫球為什麼要有凹洞？阻力的反直覺世界

高爾夫球為什麼要有凹洞？阻力的反直覺世界

你大概聽過一個說法：高爾夫球表面那些凹洞（dimple）能讓球飛得更遠。直覺上這很奇怪——表面越粗糙，摩擦不是應該越大、阻力不是應該越強嗎？把球面磨得光滑如鏡，難道不該飛更遠？

事實恰恰相反。一顆有凹洞的高爾夫球，飛行距離可以是同尺寸光滑球的兩倍以上。要解開這個謎，白努利方程式幫不上忙——因為它建立在「無黏性」的假設上，而阻力的真正來源，正是那層被白努利忽略掉、緊貼物體表面的邊界層（boundary layer）。

這篇進階文章，我們不再重述靜力學與白努利，而是直接走進真實流體最關鍵也最微妙的舞台：邊界層、流動分離（flow separation）、阻力的兩種來源，以及讓我們能用一個風洞模型預測真實飛機的「因次分析（dimensional analysis）」。

邊界層：黏性藏身之處

Prandtl 在 1904 年提出的邊界層理論，是現代流體力學的分水嶺。它的核心洞見極其簡單卻威力巨大：

對於高雷諾數流動，黏性效應幾乎全部集中在固體表面附近極薄的一層內。在這層之外，流體幾乎可當作無黏性（理想流體），白努利方程式重新適用。

為什麼一定要有這層？因為固體表面有無滑移條件（no-slip condition）：緊貼壁面的流體速度必須等於壁面速度（靜止壁面則為零）。而遠處的流體以自由流速度 $U_\infty$ 運動。從 $0$ 到 $U_\infty$ 的速度過渡，就發生在這層薄薄的邊界層內，因此邊界層內存在巨大的速度梯度 $\frac{\partial u}{\partial y}$，也就存在顯著的剪應力。

對於平板上的層流邊界層，Blasius 的精確解給出邊界層厚度 $\delta$（定義為速度達到 $0.99 U_\infty$ 之處）隨距前緣距離 $x$ 的成長：

$$ \frac{\delta}{x} \approx \frac{5.0}{\sqrt{Re_x}}, \qquad Re_x = \frac{U_\infty x}{\nu} $$

注意 $\delta \propto \sqrt{x}$——邊界層沿著板面越來越厚。而壁面剪應力 $\tau_w$ 與局部摩擦係數 $C_f$ 則為：

$$ \tau_w = \mu \left.\frac{\partial u}{\partial y}\right|_{y=0}, \qquad C_f = \frac{\tau_w}{\tfrac{1}{2}\rho U_\infty^2} \approx \frac{0.664}{\sqrt{Re_x}} $$

看一個例子：機翼前緣的邊界層有多薄？

考慮一架小型飛機，以 $U_\infty = 50\ \mathrm{m/s}$ 飛行，空氣運動黏度 $\nu = 1.5\times 10^{-5}\ \mathrm{m^2/s}$。我們算機翼弦長 $x = 1\ \mathrm{m}$ 處的層流邊界層厚度：

$$ Re_x = \frac{50 \times 1}{1.5\times 10^{-5}} \approx 3.33\times 10^{6} $$

$$ \delta \approx \frac{5.0 \times 1}{\sqrt{3.33\times 10^{6}}} \approx \frac{5.0}{1825} \approx 2.7\times 10^{-3}\ \mathrm{m} = 2.7\ \mathrm{mm} $$

整個機翼上、影響升力與摩擦阻力的關鍵流動，竟然只發生在不到 3 公釐的薄層裡（實際上此 $Re_x$ 早已轉為紊流，紊流邊界層更厚，但量級概念相同）。這正是為什麼飛機機翼表面的光潔度與一點點結冰、蟲屍累積，都會明顯影響性能——它們擾亂的正是這層極薄而關鍵的邊界層。

動量積分法：不解完整方程也能估剪應力

完整求解邊界層需要偏微分方程，但工程上有一個極聰明的近似工具——馮卡門動量積分方程（von Kármán momentum integral equation）。它的精神是：不追蹤邊界層內每一點的速度，只追蹤整個邊界層「損失了多少動量」。

定義動量厚度（momentum thickness） $\theta$：

$$ \theta = \int_0^{\delta} \frac{u}{U_\infty}\left(1 - \frac{u}{U_\infty}\right) dy $$

它代表因黏性使流體動量虧損、等效於把自由流「往外推」的厚度。對零壓力梯度平板，動量積分方程簡化為一條漂亮的關係：

$$ \tau_w = \rho U_\infty^2 \frac{d\theta}{dx} $$

這條式子說：壁面剪應力等於動量厚度的成長率。只要假設一個合理的速度剖面（例如多項式或正弦近似），代入就能估出 $\delta(x)$ 與 $\tau_w(x)$，誤差通常在 10% 以內。這是工程師在沒有電腦做完整 CFD 時的看家本領，也展示了「積分守恆」思維在流體力學中的威力。

兩種阻力：摩擦阻力與形狀阻力

現在回到高爾夫球。物體在流體中受到的總阻力（drag）可以乾淨地拆成兩部分：

1. 摩擦阻力（skin-friction drag）：壁面剪應力 $\tau_w$ 沿表面的積分（切向分量）。它源自黏性，與邊界層直接相關。
2. 形狀阻力／壓差阻力（form drag / pressure drag）：物體前後的壓力分布不對稱造成的淨力（法向分量積分）。

對流線型物體（如機翼），摩擦阻力主導；但對鈍體（bluff body，如球、圓柱、汽車），主導的往往是形狀阻力。而形狀阻力的關鍵，正是流動分離。

我們用無因次的阻力係數（drag coefficient） $C_D$ 來描述：

$$ F_D = \frac{1}{2}\rho U_\infty^2\, A\, C_D $$

其中 $A$ 是參考面積（球或圓柱常取迎風投影面積）。$C_D$ 是雷諾數的函數，且這個函數對鈍體而言一點都不單調——這就是高爾夫球謎題的核心。

流動分離與「阻力危機」

當流體繞過一顆球，它在前半部加速、壓力下降（順壓梯度，favorable pressure gradient）；繞到後半部時減速、壓力回升（逆壓梯度，adverse pressure gradient）。邊界層內貼近壁面的流體本來就動能不足（被黏性拖慢），一旦遇上逆壓梯度，可能在到達後駐點前就動能耗盡、被推回來，於是邊界層脫離壁面——這就是流動分離（separation）。

分離之後，球的後方形成一個大片低壓的尾流（wake） 與迴流區。前方高壓、後方低壓，巨大的壓差就製造出可觀的形狀阻力。

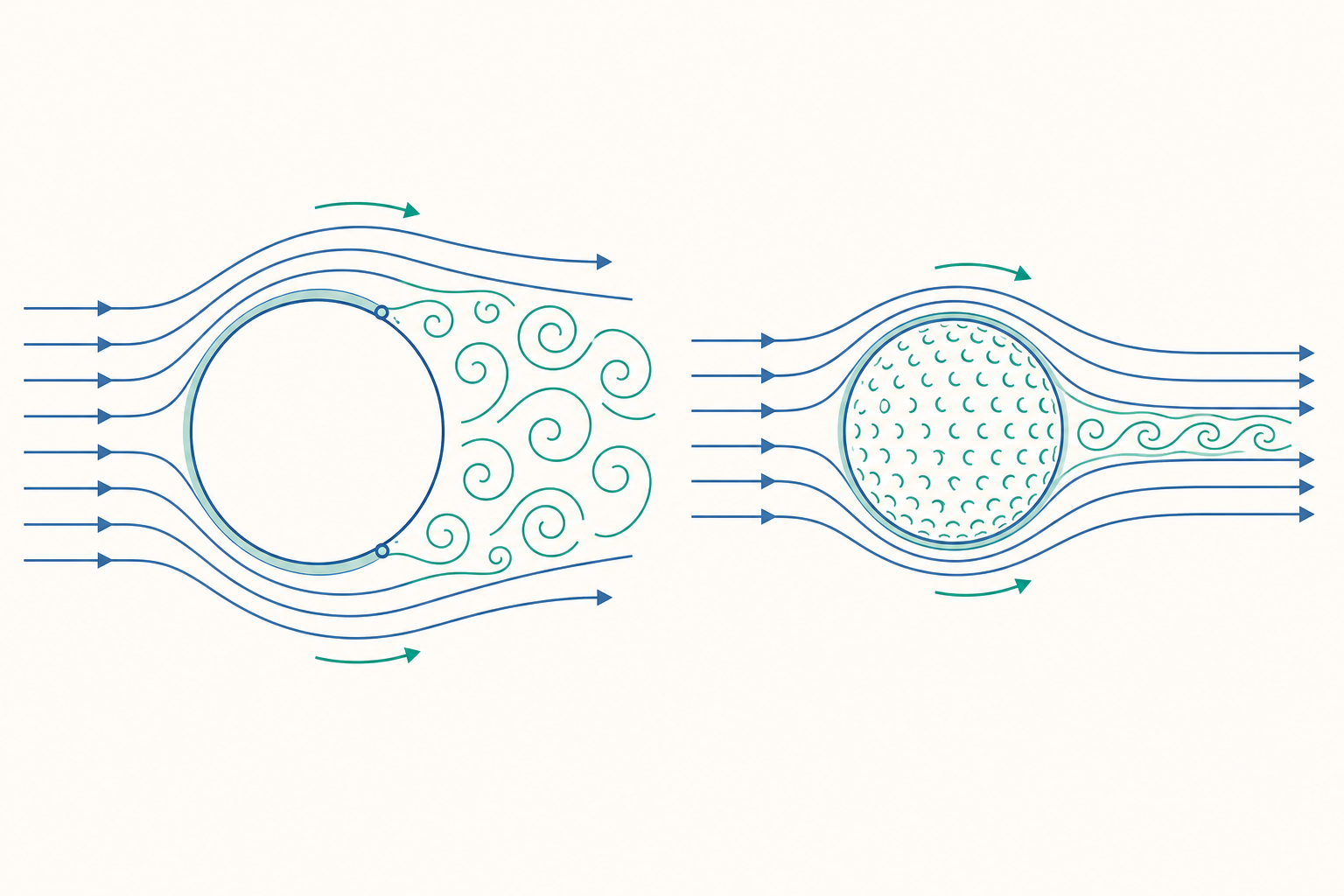

關鍵的反直覺來了：紊流邊界層比層流邊界層更能抵抗分離。因為紊流邊界層內部混合劇烈，把外層的高動量流體帶到近壁區，使近壁流體「更有力氣」對抗逆壓梯度，於是分離點往後推延、尾流變窄、形狀阻力大幅下降。

這就是著名的阻力危機（drag crisis）：對光滑圓球，當雷諾數越過臨界值（約 $Re \approx 3\times 10^5$）、邊界層自然從層流轉為紊流時，$C_D$ 會從約 $0.5$ 驟降到約 $0.1$——阻力掉到原來的五分之一。

凹洞的作用，就是人為地把邊界層提早「絆」成紊流，讓阻力危機在高爾夫球的實際飛行雷諾數（約 $Re \sim 10^5$，本來還在層流高阻力區）下提前發生。代價是摩擦阻力略增，但換來形狀阻力的暴跌，淨效果是總阻力大減、飛行距離倍增。

動手試試：估一顆高爾夫球的阻力

高爾夫球直徑 $D = 42.7\ \mathrm{mm}$，以 $U_\infty = 60\ \mathrm{m/s}$ 出發。空氣密度 $\rho = 1.2\ \mathrm{kg/m^3}$、$\nu = 1.5\times 10^{-5}\ \mathrm{m^2/s}$。先算雷諾數：

$$ Re = \frac{U_\infty D}{\nu} = \frac{60 \times 0.0427}{1.5\times 10^{-5}} \approx 1.71\times 10^{5} $$

迎風投影面積：

$$ A = \frac{\pi}{4}D^2 = \frac{\pi}{4}(0.0427)^2 \approx 1.43\times 10^{-3}\ \mathrm{m^2} $$

若是光滑球（此 $Re$ 下仍為層流分離，$C_D \approx 0.5$）：

$$ F_D = \tfrac{1}{2}\times 1.2 \times 60^2 \times 1.43\times 10^{-3} \times 0.5 \approx 1.54\ \mathrm{N} $$

若是凹洞球（凹洞已觸發紊流，$C_D \approx 0.25$）：

$$ F_D \approx \tfrac{1}{2}\times 1.2 \times 60^2 \times 1.43\times 10^{-3} \times 0.25 \approx 0.77\ \mathrm{N} $$

阻力直接砍半。考慮到阻力會持續作用於整段飛行軌跡，距離差異被放大成兩倍以上——凹洞的價值就在這個數字裡。

因次分析：為什麼一個風洞模型能預測真飛機

我們一直在用 $C_D$、$Re$ 這些無因次數，但它們從何而來、為什麼如此強大？答案是因次分析（dimensional analysis） 與其核心定理——白金漢 Pi 定理（Buckingham Pi theorem）：

若一個物理問題包含 $n$ 個變數、涉及 $k$ 個基本因次（質量 M、長度 L、時間 T），則該問題可化約為 $n-k$ 個獨立的無因次群（dimensionless groups）之間的關係。

以鈍體阻力為例。我們認為阻力 $F_D$ 取決於：流速 $U$、特徵長度 $D$、密度 $\rho$、黏度 $\mu$。這裡 $n=5$ 個變數、$k=3$ 個基本因次，因此可化約為 $5-3=2$ 個無因次群。經過量綱配湊，這兩個群正是：

$$ \Pi_1 = \frac{F_D}{\rho U^2 D^2} \;(\sim C_D), \qquad \Pi_2 = \frac{\rho U D}{\mu} = Re $$

於是五個變數的複雜關係，被壓縮成一條極簡潔的形式：

$$ C_D = f(Re) $$

這就是為什麼工程師能在風洞裡測一個縮尺模型：只要模型與真實物體的雷諾數相同（動力相似，dynamic similarity），量到的 $C_D$ 就完全適用於真實尺寸。一張 $C_D\text{-}Re$ 曲線，可以同時描述高爾夫球、橋墩、潛艇與滑翔機——這是因次分析賦予流體力學的、近乎魔法般的普適性。

當流動還涉及自由液面（造波）或可壓縮性時，會再多出福祿數（Froude number） $Fr = U/\sqrt{gL}$ 與馬赫數 $Ma = U/a$ 等無因次群，相似律也隨之變得更精細——船模試驗就必須同時考量雷諾數與福祿數，這也是船舶水動力學最棘手的地方之一。

重點回顧

• 邊界層是黏性效應集中的薄層，源自無滑移條件；其厚度 $\delta \propto \sqrt{x}$（層流平板），$C_f \approx 0.664/\sqrt{Re_x}$。
• 動量積分方程 $\tau_w = \rho U_\infty^2\, d\theta/dx$ 讓工程師不必解完整 PDE，就能用假設的速度剖面估出剪應力。
• 阻力分為摩擦阻力（剪應力積分）與形狀阻力（壓差積分）；鈍體以形狀阻力為主，由流動分離決定。
• 紊流邊界層更抗分離，導致阻力危機：圓球 $C_D$ 在臨界雷諾數附近從 $\sim 0.5$ 驟降至 $\sim 0.1$。高爾夫球凹洞就是人為提前觸發此效應。
• 白金漢 Pi 定理把 $n$ 個變數、$k$ 個因次的問題化約為 $n-k$ 個無因次群，使 $C_D = f(Re)$ 成立，這是風洞縮尺試驗與動力相似的理論基礎。

深入探討（研究所視角）

邊界層方程本身是 Navier–Stokes 方程在高雷諾數下的奇異攝動（singular perturbation） 簡化。Prandtl 的洞見等價於辨識出黏性項 $\mu\nabla^2 \mathbf V$ 雖然係數小，卻在壁面附近因高階導數而不可忽略——這是邊界層作為奇異攝動經典範例的數學根源。在邊界層座標下，法向動量方程退化為 $\partial p/\partial y \approx 0$，意味著外流的壓力直接「印」到壁面上，這正是把外部無黏解與內部黏性解銜接起來的關鍵橋樑（匹配漸近展開，matched asymptotic expansions）。

逆壓梯度下的分離判據，嚴格來說由壁面剪應力歸零定義：$\left.\partial u/\partial y\right|_{y=0}=0$。但在非穩態（unsteady） 流動中，分離點本身會移動，經典的穩態判據失效，這催生了 MRS（Moore–Rott–Sears）準則與後續的拉格朗日相干結構（Lagrangian coherent structures）研究，至今仍是活躍的前沿。

而紊流邊界層的工程預測，依賴對雷諾應力（Reynolds stress）$-\rho\overline{u'v'}$ 的封閉模型（turbulence closure）——從最簡單的混合長度（mixing length）、$k\text{-}\varepsilon$、$k\text{-}\omega\ \mathrm{SST}$，到大渦模擬（LES）與直接數值模擬（DNS）。封閉問題的本質，是 Navier–Stokes 的非線性對流項在取平均後產生了比方程數量更多的未知量，這個「封閉危機」是紊流仍無普適理論的核心，也是 CFD 商用軟體中模型選擇如此關鍵的原因。

從一顆高爾夫球的凹洞，到匹配漸近展開與紊流封閉，邊界層理論展示了流體力學最迷人的層次：一個日常可見的現象，背後串起了奇異攝動、相似理論與當代最難的開放問題。下次你揮桿時，不妨想想那層 2 公釐薄、卻主宰飛行距離的紊流邊界層。
