同一片牆，為什麼厚重的清水混凝土午後反而比輕鋼架隔間涼？

同一片牆，為什麼厚重的清水混凝土午後反而比輕鋼架隔間涼？

入門篇用穩態的 $U$ 值告訴我們：保溫材的導熱係數越小，牆就越隔熱。照這個邏輯，一片貼了保溫板的輕鋼架隔間（$U$ 值很低）應該完勝裸露的厚重混凝土牆（$U$ 值偏高）。但實際走進老式 RC 透天的一樓，你會發現：在沒開冷氣的午後，那片又厚又「不隔熱」的混凝土牆，摸起來竟比輕隔間還涼，室內最熱的時刻也比室外晚了好幾個小時才到。

這個矛盾，正是穩態 $U$ 值無法回答的問題。$U$ 值假設熱流「進來多少、就出去多少」，沒有時間概念；但真實的太陽與氣溫每天都在週期性波動，牆體會像電容一樣先把熱存起來、過一段時間再放出。要理解這件事，我們得從穩態走進動態熱反應（dynamic thermal response）——這是建築物理進入研究所、也是被動式設計真正發威的地方。

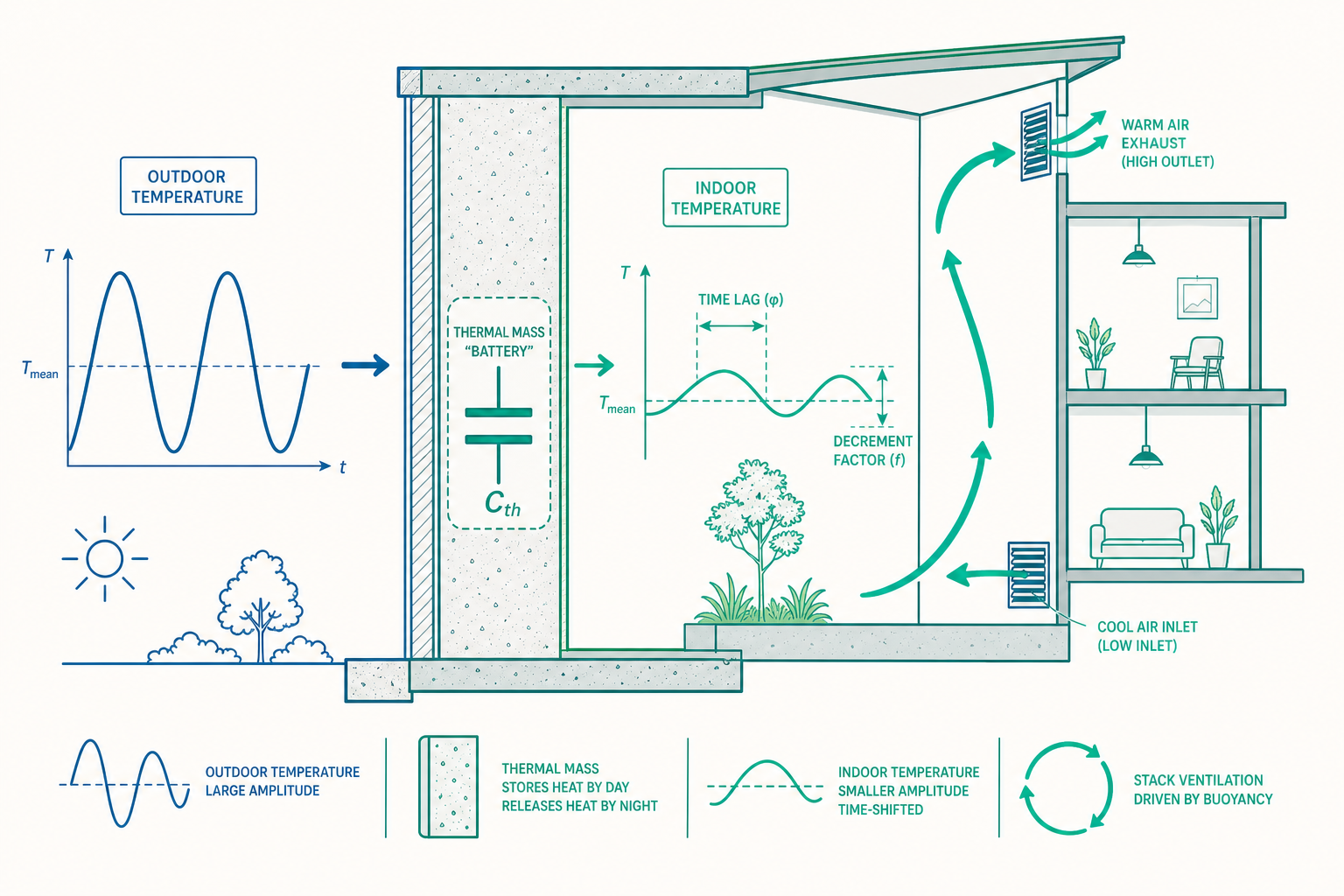

牆是一顆電容：熱質量與非穩態熱傳導

入門篇給的熱流公式 $Q = U A \Delta T$ 只在「穩態」成立，也就是溫度不隨時間改變。但台灣夏日的室外空氣溫度與太陽輻射是一條每天起伏的曲線。要描述牆體內隨時間、隨位置變化的溫度場 $T(x,t)$，必須回到一維非穩態熱傳導方程（Fourier 熱傳導方程）：

$$\frac{\partial T}{\partial t} = \alpha \frac{\partial^2 T}{\partial x^2}, \qquad \alpha = \frac{k}{\rho c_p}$$

這裡 $\alpha$ 是熱擴散率（thermal diffusivity），單位 $\text{m}^2/\text{s}$；$k$ 是導熱係數、$\rho$ 是密度、$c_p$ 是比熱。$\alpha$ 是這整篇文章的主角：它衡量「熱在材料裡擴散得多快」。注意分母 $\rho c_p$ 就是體積熱容量（volumetric heat capacity），代表材料儲熱的能力。

關鍵的物理直覺在於：隔熱看的是 $k$，蓄熱看的是 $\rho c_p$，而動態反應看的是兩者的比值 $\alpha$。

• 混凝土：$k \approx 1.4$、$\rho c_p \approx 2.0\times10^{6}\ \text{J/(m}^3\cdot\text{K)}$，$\alpha \approx 0.7\times10^{-6}\ \text{m}^2/\text{s}$。導熱不算好，但儲熱極強。
• EPS 保溫板：$k \approx 0.035$、$\rho c_p \approx 3\times10^{4}$，$\alpha \approx 1.2\times10^{-6}\ \text{m}^2/\text{s}$。隔熱極好，但幾乎不儲熱。

這就解開了開頭的謎題：混凝土牆雖然 $U$ 值差，卻因為 $\rho c_p$ 巨大，能把午後的尖峰熱量「吞」進牆體、延後好幾小時才釋放，等到熱真的傳到室內，往往已是傍晚甚至深夜。輕隔間沒有這個緩衝，外面一熱、裡面立刻跟著熱。

週期性熱波：時間延遲與衰減係數

把室外溫度近似為一個以 24 小時為週期的弦波，振幅 $A_o$、角頻率 $\omega = 2\pi/P$（$P=86400\ \text{s}$）。在半無限厚牆中解上面的熱傳導方程，溫度波會以指數衰減的形式往牆內傳遞：

$$T(x,t) = \bar{T} + A_o\, e^{-x/\delta}\sin\!\left(\omega t - \frac{x}{\delta}\right), \qquad \delta = \sqrt{\frac{2\alpha}{\omega}}$$

這裡 $\delta$ 是熱穿透深度（thermal penetration depth）。從這個解可以讀出兩個工程上最關心的動態指標：

時間延遲（time lag）$\phi$：尖峰熱量從牆外傳到牆內所花的時間。對厚度 $L$ 的牆，

$$\phi = \frac{L}{\delta\,\omega} = \frac{L}{\sqrt{2\alpha\omega}}$$

衰減係數（decrement factor）$f$：室內表面溫度波振幅相對室外的縮小比例，

$$f = e^{-L/\delta}$$

$f$ 越小代表波被壓得越扁、室內越穩定。理想的台灣外牆希望時間延遲約 8–12 小時（把午後 2 點的尖峰熱推遲到深夜，此時室外已降溫、可開窗排熱），且衰減係數越小越好。

看一個例子

某棟 RC 建築西向外牆為 $20\ \text{cm}$ 厚混凝土，$\alpha = 0.7\times10^{-6}\ \text{m}^2/\text{s}$。先算熱穿透深度：

$$\omega = \frac{2\pi}{86400} = 7.27\times10^{-5}\ \text{rad/s}$$

$$\delta = \sqrt{\frac{2\times 0.7\times10^{-6}}{7.27\times10^{-5}}} = \sqrt{1.925\times10^{-2}} \approx 0.139\ \text{m}$$

時間延遲：

$$\phi = \frac{L}{\delta\,\omega} = \frac{0.20}{0.139 \times 7.27\times10^{-5}} \approx 1.98\times10^{4}\ \text{s} \approx 5.5\ \text{小時}$$

衰減係數：

$$f = e^{-L/\delta} = e^{-0.20/0.139} = e^{-1.44} \approx 0.24$$

意思是：午後 2 點的室外尖峰，要到傍晚約 7 點半才傳到室內表面，而且振幅只剩原本的 $24\%$。若把牆加厚到 $30\ \text{cm}$，時間延遲拉長到約 8.3 小時、$f$ 降到約 $0.12$——尖峰被推到深夜、幾乎感覺不到。這正是傳統厚牆建築「白天涼、入夜才微溫」的物理機制，也是輕量化現代建築用再多保溫板都補不回來的東西。

提醒：$U$ 值與時間延遲衡量的是不同維度的性能。理想的台灣外牆需要「外側保溫（壓低 $U$、擋住穩態得熱）＋內側蓄熱（大 $\rho c_p$、提供時間延遲）」的組合，這也是為什麼外保溫＋內側重質牆的構造在熱工上特別合理。

導熱率 vs. 蓄熱率：admittance method 的取捨

英國 CIBSE 的設計傳統把牆的動態性能拆成兩個係數，正好對應上面兩種角色：

• 熱傳率（transmittance, $U$）：穩態下熱穿過牆的能力，配對的是「時間延遲後的尖峰得熱」。
• 熱納率（admittance, $Y$）：表面在週期性溫度波動下「吸放熱」的能力，單位同樣是 $\text{W/(m}^2\cdot\text{K)}$，但描述的是表面與室內空氣交換熱量、平抑室溫波動的本事。

重質牆（混凝土、磚、夯土）有高 $Y$ 值，能在室溫上升時迅速吸熱、下降時放熱，扮演室內溫度的飛輪。這帶出兩種截然不同的設計策略：

1. 重質＋夜間通風（thermal mass + night purge）：白天讓重質牆吸收室內熱，夜間引入涼爽外氣把牆「沖涼」，隔天再用。適合日夜溫差大的氣候（台灣山區、乾季）。
2. 輕質＋即時控溫：牆幾乎不蓄熱，室溫跟著空調快速反應。適合間歇使用的空間（週末才用的教室、短時占用的會議室），因為重質牆「養涼」需要好幾天連續運轉才划算。

這裡藏著台灣設計者常踩的雷：在濕熱、日夜溫差小的西部平原，夜間外氣同樣悶熱，「夜間通風沖涼」效果有限，盲目堆砌熱質量反而讓建築白天蓄的熱排不掉、夜裡持續悶。熱質量不是越多越好，它是否有效，取決於有沒有一個夠涼的夜晚把它清空。

牆會「冒汗」：Glaser 法與結露面分析

入門篇提過潮濕的台灣要小心牆體內結露，但沒說怎麼算。研究所層級用Glaser 法（穩態熱濕分析）定量判斷牆內是否會在某一層發生凝結。

核心觀念是兩條曲線的對照：

• 飽和水蒸氣壓 $p_{sat}(T)$：由各層溫度決定。溫度可從穩態熱阻分配求得，每層交界溫度為 $T_i = T_{in} - \dfrac{R_{1..i}}{R_{total}}(T_{in}-T_{out})$。
• 實際水蒸氣分壓 $p(x)$：由各層的水蒸氣阻抗（vapour resistance） $Z_i = \mu_i d_i$ 線性分配，$\mu$ 是材料的蒸氣阻抗係數。

判據很簡單：只要牆內任何一點的實際分壓 $p$ 觸碰到飽和分壓 $p_{sat}$，那一面就是結露面（condensation plane）。 物理上水蒸氣不可能超過飽和，多出來的就凝結成水。

設計上最致命的錯誤是保溫層放在牆的「室內側」：冬季（或開冷氣的夏季）室內側溫暖潮濕的空氣穿過保溫層，在保溫層與結構牆的交界處遇到冷面而結露，水分被鎖在保溫層背後出不來，長期發霉、鋼筋鏽蝕。正確做法通常是保溫外置，讓結構牆維持溫暖、露點落在排得掉水的外側；或在室內側設置蒸氣阻隔層（vapour barrier）降低 $p$。台灣夏季開冷氣時，得熱與水分方向都與冬季相反（外熱內冷），因此牆體設計往往面臨雙向風險，這是溫帶國家教科書不會強調、卻是亞熱帶必修的一課。

不靠冷氣換氣：浮力通風與煙囪效應

被動式設計的另一支柱是自然通風。除了風壓驅動，台灣悶熱無風的午後更仰賴浮力通風（buoyancy / stack effect）：熱空氣較輕往上、從高處開口排出，下方開口補入較涼外氣。驅動的壓差來自空氣柱的密度差：

$$\Delta p = \rho_o\, g\, h \left(\frac{T_i - T_o}{T_i}\right)$$

其中 $h$ 是進、出風口的垂直高度差，$T_i$、$T_o$ 為室內外絕對溫度（K）。把它帶入孔口流量公式，可估算通風量：

$$Q_v = C_d\, A_{eff}\sqrt{\frac{2\,\Delta p}{\rho}} = C_d\, A_{eff}\sqrt{2 g h\,\frac{T_i - T_o}{T_i}}$$

$C_d$ 是流量係數（約 0.6），$A_{eff}$ 是進出風口的有效串聯面積。這個式子告訴我們兩件實用的事：進出風口的高度差 $h$ 越大、通風越強（這是中庭、天井、太陽能煙囪的物理依據）；而 $T_i - T_o$ 越大、浮力越強——諷刺的是室內越熱、自然排熱動力反而越足，形成一種自我調節。

動手試試

設想一棟挑高中庭建築，下方開窗與頂部排氣口的高度差 $h = 8\ \text{m}$，室內 $T_i = 30\ \text{°C} = 303\ \text{K}$、室外 $T_o = 27\ \text{°C} = 300\ \text{K}$，有效開口面積 $A_{eff} = 1.5\ \text{m}^2$、$C_d = 0.6$、$\rho = 1.2\ \text{kg/m}^3$。

$$Q_v = 0.6 \times 1.5 \times \sqrt{2 \times 9.81 \times 8 \times \frac{303-300}{303}}$$

$$= 0.9 \times \sqrt{157 \times 9.9\times10^{-3}} = 0.9 \times \sqrt{1.554} = 0.9 \times 1.247 \approx 1.12\ \text{m}^3/\text{s}$$

換算約 $4000\ \text{m}^3/\text{h}$。若中庭空間體積約 $400\ \text{m}^3$，等於每小時換氣約 10 次（10 ACH），對非空調空間是相當有力的被動換氣——而且只靠 3 °C 的溫差與重力，不耗一度電。你也會發現：把 $h$ 從 8 m 砍到 2 m，通風量只剩一半，這就是為什麼「挑高」在被動式設計裡不只是視覺，而是熱動力學的剛性需求。

重點回顧

• 穩態 $U$ 值沒有時間概念；真實建築面對的是週期性的太陽與氣溫，必須用非穩態熱傳導方程與熱擴散率 $\alpha = k/(\rho c_p)$ 來分析。
• 隔熱看 $k$、蓄熱看 $\rho c_p$：重質牆 $U$ 值差卻能提供時間延遲與衰減係數，把午後尖峰熱推到深夜並壓扁振幅，這是輕量保溫補不回來的。
• 熱質量是否有效，取決於是否有夠涼的夜晚把它「清空」；在濕熱、日夜溫差小的西部平原，盲目堆熱質量可能反效果。
• Glaser 法用飽和分壓與實際分壓兩條曲線判斷結露面；保溫應外置、必要時設蒸氣阻隔，台灣冬夏溫濕方向相反造成牆體雙向風險。
• 浮力通風由空氣密度差驅動，通風量隨開口高度差 $h$ 與室內外溫差增大，是挑高、中庭、太陽能煙囪的物理依據。

深入探討（研究所視角）

把上述各塊整合起來，研究前沿正朝多物理場耦合與抗震—節能協同兩個方向推進。

全年動態模擬與不確定性：時間延遲、衰減係數的解析解僅適用於均質單層牆與理想弦波。真實的多層構造、變動天氣與內部熱源，必須交給 EnergyPlus、TRNSYS 等逐時模擬器，搭配台灣的 TMY3（典型氣象年） 資料跑全年 8760 小時。近年研究進一步把氣候變遷情境（如 RCP/SSP 升溫情境） 投影到未來氣象檔，評估今天設計的建築在 2050 年是否仍宜居——這讓「熱質量該放多少」從固定答案變成對未來氣候的風險決策。

熱濕耦合的動態化：Glaser 法是穩態近似，忽略材料吸放濕的緩衝與潛熱。動態工具如 WUFI 同時求解熱與濕的傳遞方程，其中水分相變釋放的潛熱會回頭改變溫度場、而含水率又改變導熱係數，形成強耦合。在台灣梅雨與颱風帶來的長時間高濕下，這類模擬是預測牆體長期發霉與材料壽命的關鍵。

節能外殼與耐震結構的競合：這是台灣最具特色的交叉課題。增加熱質量（厚牆、屋頂綠化覆土）會直接放大地震慣性力 $F = ma$——屋頂花園每增加 $1\ \text{kN/m}^2$ 的覆土荷載，都會提高頂層的地震反應與傾倒彎矩。設計者必須在「熱性能要重」與「抗震要輕」之間權衡，甚至探索讓外殼系統兼作附加阻尼（如雙層帷幕牆的空氣層消能、配重式阻尼） 的整合方案，把節能構件反過來變成抗震資產。

從舒適到健康的多目標優化：當代研究已不滿足於把室溫壓在某個數字，而是同時優化 PMV/PPD 熱舒適、室內空氣品質（CO₂、PM2.5、VOC）、光環境與能耗，用多目標最佳化（如 NSGA-II 基因演算法）在數百種外殼組合中搜尋帕雷托前緣（Pareto front）。這恰好呼應 Uedu Educational Omics 的 Environomics 維度——把學習與工作空間視為可量測、可建模、可持續優化的多模態環境系統，讓建築物理從「滿足法規」走向「主動提升人的表現」。
