一座橋的兩端，怎麼確定會在中間接起來？

一座橋的兩端，怎麼確定會在中間接起來？

2013 年通車的台灣高鐵與更早的雪山隧道，工程上都面臨同一個古老卻致命的問題：一條長隧道從兩端同時開挖，怎麼保證兩支鑽掘機在山體深處「對得上」？雪山隧道全長 12.9 公里，導坑貫通時的橫向誤差僅約 10 公分。這個近乎神奇的精度，靠的不是運氣，而是測量學（Surveying）——一門用角度、距離與座標把真實世界的位置「鎖定」下來的學問。

測量學是所有土木與建築工程的起點。在動土之前，工程師必須先知道「這塊地長什麼樣」：哪裡高、哪裡低、紅線在哪、既有建物與管線的精確位置。施工中，每一根柱子、每一段道路中心線，都要從圖紙上的座標「放樣（setting out）」到真實地面上。完工後，還要持續監測結構是否沉陷或位移。沒有可靠的測量，再精巧的設計都只是紙上談兵。

這篇文章帶你認識測量學的兩大支柱：描述地表起伏的地形測量（topographic surveying），以及把全台灣每一個點都納入統一參考框架的大地座標（geodetic coordinates）系統。

測量的三個基本量：角度、距離與高程

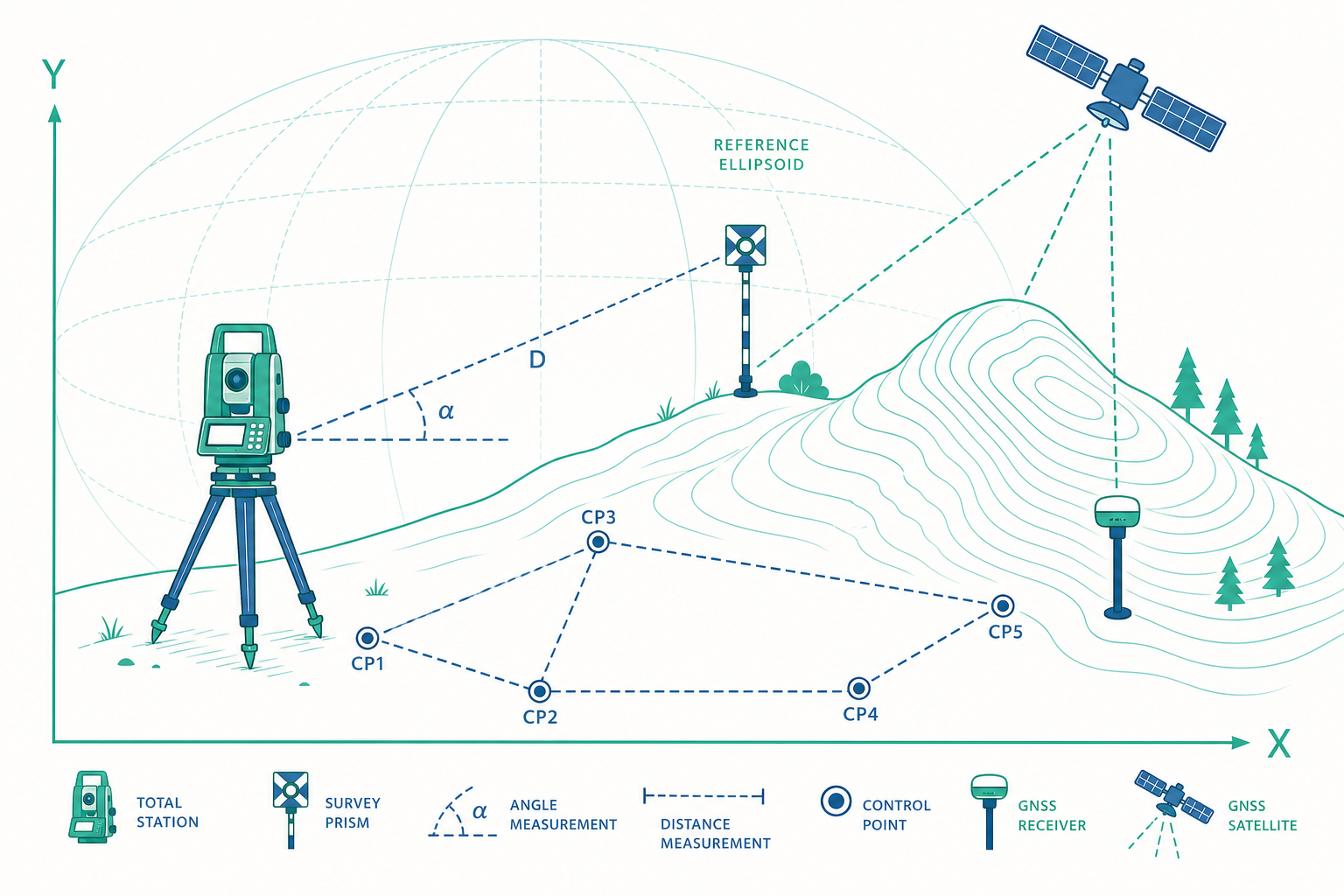

不論工具如何進步，測量的本質始終是確定點與點之間的三個關係：水平角（horizontal angle）、距離（distance）與高程差（elevation difference）。

距離測量從早期的鋼捲尺，演進到今日的電子測距儀（Electronic Distance Measurement, EDM）。EDM 的原理是發射一束調制過的紅外線或雷射光到目標稜鏡，量測光來回的相位差或飛行時間，再換算距離。光速 $c$ 已知，若量得往返時間 $t$，則距離為：

$$D = \frac{c \cdot t}{2}$$

現代全站儀（Total Station） 把測角與測距整合在同一台儀器，照準目標一次就能讀出水平角、垂直角與斜距，並自動換算成平面距離與高程差。

角度測量用經緯儀（theodolite）或全站儀完成。水平角是兩個方向投影到水平面上的夾角；垂直角（或天頂距）則描述視線相對於水平面的傾斜。角度的精度直接影響成果——這點從誤差傳播就看得出來。若用測角 $\theta$ 與距離 $D$ 推算橫向位置 $y = D \sin\theta$，一個微小的角度誤差 $\delta\theta$（以弧度計）會造成橫向誤差：

$$\delta y \approx D \cdot \delta\theta$$

這意味著距離越遠，角度誤差被放大得越嚴重。隧道貫通之所以困難，正是因為導線一路延伸數公里，每一站的微小角誤差會沿線累積。

高程測量最經典的方法是水準測量（leveling）。把水準儀（level）架在兩水準尺之間，分別讀取「後視（backsight, BS）」與「前視（foresight, FS）」讀數，兩點的高程差為：

$$\Delta H = BS - FS$$

逐站累加，就能把一個已知高程點的高度「傳遞」到遠方任意點。

從一個點長出一張網：導線測量

工程現場不可能每個點都直接量到已知基準點，因此測量採用「控制（control）」的概念：先建立少數高精度的控制點構成骨架，再從骨架加密出大量細部點。

最常用的骨架是導線測量（traverse）。從一已知點出發，依序量測各邊的邊長與轉折角，像走迷宮一樣串成一條折線或閉合多邊形。若已知起點座標 $(X_0, Y_0)$ 與第一邊的方位角（azimuth）$\alpha$，則下一點座標為：

$$X_1 = X_0 + D \sin\alpha, \qquad Y_1 = Y_0 + D \cos\alpha$$

（測量習慣以 $Y$ 軸指向北、方位角從北順時針起算，故 $\sin$ 對應東向 $X$、$\cos$ 對應北向 $Y$。）

導線最迷人之處在於閉合差（closure error） 的概念。當導線繞一圈回到起點，理論上座標應該完全吻合，但因每邊都有微小誤差，實際會差一小段 $(e_X, e_Y)$。閉合差的大小相對於導線總長 $L$，定義出精度比（relative precision）：

$$\text{精度比} = \frac{\sqrt{e_X^2 + e_Y^2}}{L} = \frac{1}{N}$$

例如一條總長 1200 公尺的導線，閉合差為 4 公分，精度比就是 $1:30000$。工程測量常要求至少 $1:10000$ 以上。確認精度合格後，再用羅盤規則（compass rule） 或最小二乘平差把閉合差按比例分配回各點，這個過程稱為平差（adjustment）。它體現了測量學的核心精神：誤差無法消滅，但可以被量化、檢核並合理分配。

描繪大地的起伏：地形測量與等高線

工程設計需要知道地表的立體形狀，這就是地形測量的任務。傳統做法是在現場大量採集「地形點（spot height）」——每個點都帶有平面位置 $(X, Y)$ 與高程 $Z$。把這些離散的三維點連起來，就能還原地表。

呈現地形最經典的語言是等高線（contour line）：把所有相同高程的點連成一條曲線。等高線越密，代表坡度越陡；越疏則地勢越平緩。相鄰兩條等高線的高程差稱為等高距（contour interval）。等高線永遠閉合、彼此不相交（除非是懸崖峭壁），這些性質讓工程師一眼就能讀出山谷、稜線與坡向。

現代地形測量已大幅自動化。空載光達（airborne LiDAR） 從飛機向地面密集發射雷射脈衝，每秒數十萬點，能快速建立涵蓋整片山區的數值高程模型（Digital Elevation Model, DEM）；無人機攝影測量（UAV photogrammetry） 則用重疊航照與電腦視覺演算法重建三維點雲。台灣山高水急、地形破碎，這些技術在山崩監測、河道變遷分析與都市更新測繪上扮演關鍵角色。

有了 DEM，土方工程的填挖方計算（cut and fill） 就能自動化。一個簡單的概念是把設計高程與現況高程相減，逐格累加：

$$V = \sum_{i} (Z_{\text{設計},i} - Z_{\text{現況},i}) \cdot A_i$$

正值代表要回填、負值代表要開挖。道路與整地工程都靠這個算出土方平衡，直接影響造價。

把台灣放進座標系：大地測量與 TWD97

到目前為止我們談的都是「相對」位置。但要讓不同工程、不同單位的測量成果能彼此銜接，必須有一個全國統一的「參考框架（reference frame）」——這正是大地測量（geodesy）的核心。

問題的根源是：地球不是平的，也不是完美的球。它更接近一個赤道略鼓的參考橢球體（reference ellipsoid）。要把橢球上的位置描述出來，需要兩套座標：

• 地理座標（geographic coordinates）：經度 $\lambda$、緯度 $\phi$，以角度表示，適合全球定位但不便於平面工程計算。
• 平面座標（plane coordinates）：透過地圖投影（map projection） 把曲面攤平成平面 $(E, N)$，方便量距離、算面積。

台灣現行的官方系統是 TWD97（Taiwan Datum 1997），採用 GRS80 參考橢球，並以橫麥卡托投影（Transverse Mercator）的 2 度分帶系統把經緯度轉成平面座標。中央子午線設在東經 121°（澎湖、金門另用 119°），中央子午線尺度比為 0.9999。投影必然帶來變形——離中央子午線越遠，距離變形越大，這是任何平面座標都無法迴避的代價。

更早的 TWD67 系統因橢球與基準不同，與 TWD97 的同一點座標會差約 800～900 公尺，兩者不可混用，換算需經過七參數轉換。這是工程實務上極易出錯的陷阱：拿到一份舊圖時，務必先確認它用的是哪一個基準（datum）。

至於高程，台灣以基隆驗潮站的長期平均海水面為基準，建立 TWVD2001（Taiwan Vertical Datum 2001） 正高系統。值得注意的是，GPS 量到的是相對於橢球面的「橢球高（ellipsoidal height）」，而工程需要的是相對於海平面（大地水準面，geoid）的「正高（orthometric height）」，兩者相差一個大地水準面起伏（geoid undulation）$N$：

$$H_{\text{正高}} = h_{\text{橢球高}} - N$$

忽略這個差異，會讓 GPS 高程出現數十公尺的系統性偏差。

現代的 GNSS（全球衛星導航系統，含 GPS、北斗、Galileo 等） 配合台灣綿密的 e-GNSS 即時動態定位（RTK） 基準站網，已能在野外即時得到公分級的 TWD97 座標，徹底改變了控制測量的作業方式。但衛星定位無法取代地面測量的監督角色——在隧道內、高樓林立的都會峽谷、或衛星訊號被遮蔽處，全站儀與水準儀仍是不可替代的主力。

看一個例子

某工地以全站儀從已知控制點 A $(X_A = 250{,}000.000,\ Y_A = 2{,}760{,}000.000)$（單位：公尺，TWD97）開始放樣。已知 A 到下一點 B 的方位角 $\alpha = 65°00'00''$、水平距離 $D = 180.000$ 公尺。試求 B 點的 TWD97 平面座標。

步驟一：計算座標增量

$$\Delta X = D \sin\alpha = 180.000 \times \sin 65° = 180.000 \times 0.90631 = 163.136 \text{ m}$$

$$\Delta Y = D \cos\alpha = 180.000 \times \cos 65° = 180.000 \times 0.42262 = 76.072 \text{ m}$$

步驟二：累加得 B 點座標

$$X_B = X_A + \Delta X = 250{,}000.000 + 163.136 = 250{,}163.136 \text{ m}$$

$$Y_B = Y_A + \Delta Y = 2{,}760{,}000.000 + 76.072 = 2{,}760{,}076.072 \text{ m}$$

步驟三：誤差感受

若全站儀的測角精度為 $\pm 5''$（約 $2.42 \times 10^{-5}$ 弧度），由 $\delta y \approx D \cdot \delta\theta$ 估算，B 點橫向誤差約為：

$$\delta y \approx 180.000 \times 2.42 \times 10^{-5} \approx 0.0044 \text{ m} = 4.4 \text{ mm}$$

在 180 公尺距離下，5 秒的測角精度只造成約 4.4 公釐的橫向誤差，這正是高精度全站儀能勝任結構放樣的原因。但若把同樣的角誤差延伸到 2 公里的隧道導線，誤差就會放大到約 5 公分——這解釋了為何長隧道測量必須反覆檢核、嚴格平差。

重點回顧

• 測量的三個基本量是水平角、距離與高程差；現代全站儀整合測角與測距（EDM），GNSS/RTK 則能即時提供公分級座標。
• 工程測量採「控制先行、細部加密」策略，導線測量用閉合差與精度比檢核品質，再以平差合理分配誤差。
• 地形測量以地形點與等高線描述地表起伏；LiDAR 與無人機攝影測量自動建立 DEM，支援填挖方計算。
• TWD97 是台灣現行大地基準，以 GRS80 橢球與 2 度分帶橫麥卡托投影定義平面座標，與舊的 TWD67 相差約 800～900 公尺，絕不可混用。
• GPS 量得的是橢球高，工程需要的正高須減去大地水準面起伏 $N$，否則高程會有系統性偏差。

深入探討（研究所視角）

測量學的進階核心是測量平差（adjustment of observations） 與最小二乘法（least squares）。當觀測量（角度、距離）的數目多於決定未知數所需的最少數量時，系統「過約束（over-determined）」，各觀測之間必然矛盾。最小二乘平差透過建立觀測方程式 $\mathbf{v} = \mathbf{A}\mathbf{x} - \mathbf{l}$，在「殘差平方和最小」的準則下求解最佳估計值 $\hat{\mathbf{x}} = (\mathbf{A}^T \mathbf{P} \mathbf{A})^{-1} \mathbf{A}^T \mathbf{P} \mathbf{l}$，其中 $\mathbf{P}$ 是依各觀測精度給定的權矩陣（weight matrix）。這套理論不僅給出座標，更同時輸出每個點的誤差橢圓（error ellipse），量化定位的可靠度——這正是測量學作為一門「不確定性管理」科學的精髓。

在台灣的工程脈絡下，測量更深入結構安全監測領域。高樓、橋梁、大壩與邊坡都需長期的變形監測（deformation monitoring）：以高精度全站儀自動觀測（automated total station）、GNSS 連續站、地面光達或衛星雷達干涉（InSAR）週期性量測位移，建立時間序列模型。地震頻繁的台灣，板塊運動本身就讓地面持續位移——這也是為何 TWD97 後續推出歷元（epoch） 修正（如 TWD97[2010]），把地殼變動納入座標框架。現代的 動態參考框架（kinematic reference frame） 與 PSInSAR 地表沉陷監測，正把測量學從「量靜止的點」推向「追蹤會動的地球」，這也是大地測量與地球物理交會的最前沿研究方向之一。
