一根梁能承受多少重量？從教室天花板說起

一根梁能承受多少重量？從教室天花板說起

抬頭看看你正坐著的這間教室。天花板上橫跨的混凝土梁（beam），承載著上層樓地板、桌椅、人群，甚至冷氣機組的重量；而你身旁那幾根柱子（column），則默默把這些荷載一路傳遞到地基。如果有人問：「這根梁到底能承受多少重量？多放一台鋼琴會不會塌？」——這正是結構設計（structural design）要回答的核心問題。

結構工程師的工作，並不是把構件做到「絕對不會壞」（那既不可能，也太浪費），而是在安全與經濟之間找到一個有把握的平衡點。這個平衡點背後的數學語言，就是安全係數（factor of safety）與極限狀態設計（limit state design）。在地震頻繁的台灣，這個平衡點還要再額外考慮：當規模 6 以上的地震來襲時，這根梁、這根柱，是否還能撐住？

本文將帶你從最基本的梁柱受力，一路走到台灣現行的耐震設計觀念，理解「安全」這兩個字在工程上的精確意義。

梁與柱：兩種不同的「受力人格」

梁與柱雖然常被一起提及，但它們承受的力學行為截然不同。

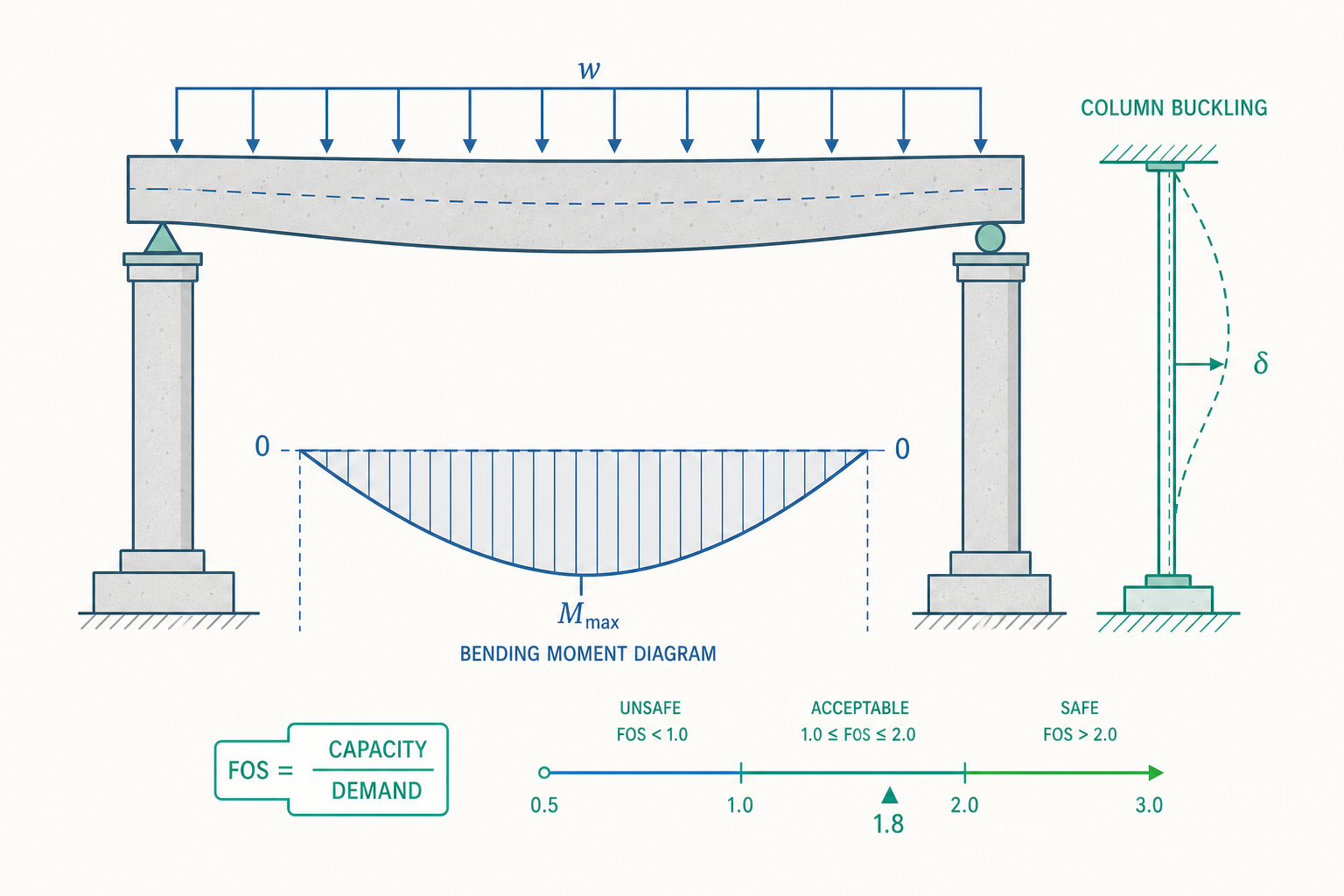

梁是承受彎曲（bending）的構件。 當荷載垂直作用在梁上，梁會微微下凹，上緣受壓（compression）、下緣受拉（tension）。這種內力分布稱為彎矩（bending moment, $M$）。對一根長度為 $L$、承受均布載重 $w$（單位：kN/m）的簡支梁（simply supported beam），跨中最大彎矩為：

$$M_{max} = \frac{wL^2}{8}$$

注意這裡 $L$ 是平方關係——跨度加倍，彎矩變成四倍。這就是為什麼大跨度結構（如體育館、橋梁）的設計遠比小房間困難。

柱是承受軸壓（axial compression）的構件。 它主要把上方傳來的重量垂直往下送。柱的危險不只是被「壓碎」，更常見的是被「壓彎」——這種突然的側向失穩稱為挫屈（buckling）。歐拉（Euler）給出了細長柱的臨界挫屈載重：

$$P_{cr} = \frac{\pi^2 EI}{(KL)^2}$$

其中 $E$ 是材料彈性模數（modulus of elasticity）、$I$ 是斷面慣性矩（moment of inertia）、$L$ 是柱長、$K$ 是有效長度係數（effective length factor，取決於柱兩端的束制條件）。同樣地，分母有 $L$ 的平方——柱愈細長，臨界載重急遽下降。一根又細又長的柱，可能在遠低於材料抗壓強度時就先挫屈倒下。

理解這兩種「受力人格」後，我們才能談如何讓它們安全。

安全係數：把不確定性量化

工程世界充滿不確定性。鋼筋的實際強度可能略低於標稱值、施工時混凝土澆置可能有蜂窩、未來的使用者可能堆放比設計更重的書架、地震規模無法預測。安全係數的本質，就是用一個大於 1 的倍數，把這些不確定性「買保險」買起來。

最直觀的定義是：

$$FS = \frac{\text{構件能承受的能力（capacity）}}{\text{實際作用的需求（demand）}}$$

如果一根柱能承受 1000 kN，而實際只需承受 400 kN，那麼安全係數 $FS = 2.5$。但這種「單一安全係數」的做法（稱為容許應力設計，Allowable Stress Design, ASD）有個缺點：它用同一個倍數涵蓋所有不確定性，無法區分「載重的不確定」與「材料的不確定」本質上不同。

現代規範因此轉向極限狀態設計（Limit State Design），在台灣的鋼筋混凝土規範與美國 ACI 規範中稱為強度設計法（Strength Design Method）或 LRFD（Load and Resistance Factor Design）。它把安全係數「拆成兩半」：

$$\phi \, R_n \;\geq\; \sum \gamma_i \, Q_i$$

• 左側：標稱強度 $R_n$ 乘上強度折減係數 $\phi$（小於 1，懲罰材料與施工的不確定）。例如受彎構件 $\phi \approx 0.9$、受剪 $\phi \approx 0.75$。
• 右側：各種載重 $Q_i$ 乘上載重放大係數 $\gamma_i$（大於 1，懲罰載重可能被低估）。例如恆載 $1.2D$、活載 $1.6L$。

這種「需求面放大、能力面折減」的雙邊設計，比單一安全係數更能反映真實風險的來源。一個典型的載重組合（load combination）寫成：

$$U = 1.2D + 1.6L$$

其中 $D$ 是恆載（dead load，結構自重等永久荷載）、$L$ 是活載（live load，人員、家具等可變荷載）。設計時，工程師要檢驗構件在所有可能的載重組合下都滿足上式。

在台灣，地震是設計的主角

前述的恆載、活載是「靜態」的。但台灣位於環太平洋地震帶，菲律賓海板塊以每年約 8 公分的速度推擠歐亞板塊，地震是結構設計繞不開的主角。因此載重組合中必須加入地震力 $E$：

$$U = 1.2D + 1.0L + 1.0E$$

（地震與最大活載同時發生的機率低，故活載係數降為 1.0。）

台灣的《建築物耐震設計規範及解說》採用的核心哲學是性能設計（performance-based design），可濃縮為三個層級：

• 小震不壞：中小型地震下，結構維持彈性，不損壞。
• 中震可修：設計地震（約 475 年回歸期）下，允許構件進入塑性（plastic）、產生可修復的損傷，但不倒塌。
• 大震不倒：最大考量地震（約 2500 年回歸期）下，結構可嚴重受損，但須保住人命、不發生崩塌。

這個哲學的關鍵在於：我們不會把結構設計成在大地震下仍保持彈性——那太昂貴。我們反而刻意讓結構「以可控的方式受損」來消耗地震能量。其中最重要的設計理念是強柱弱梁（strong-column weak-beam）。

為什麼要「弱梁」？ 因為梁的破壞是局部的（一根梁壞了，上方樓層還在），而柱的破壞會導致整層樓垮塌（造成「軟弱層」連環崩塌，這正是 1999 年集集地震、2016 年美濃地震中許多大樓倒塌的主因）。所以工程師刻意設計讓塑性鉸（plastic hinge）優先出現在梁端，引導破壞往「比較安全」的位置發展。規範以下式要求柱的彎矩強度總和大於梁：

$$\sum M_{nc} \geq 1.2 \sum M_{nb}$$

其中 $M_{nc}$ 是柱的標稱彎矩強度、$M_{nb}$ 是梁的標稱彎矩強度。這個 1.2 的倍數，就是在確保「柱永遠比梁強」的安全餘裕。

延性：比強度更重要的耐震品質

在抗震設計裡，有一個觀念常令初學者意外：結構的「強度」不是耐震的全部，「延性」（ductility）往往更關鍵。

延性指的是構件在達到強度後，還能持續變形而不立刻斷裂的能力。一根有延性的梁，會像麥芽糖一樣彎曲、發出警訊、緩慢吸收能量；一根脆性（brittle）的構件，則像玻璃棒一樣毫無預兆地脆斷。地震輸入的是能量，而吸收能量需要的是「變形空間」，這正是延性的價值。

這也是為什麼鋼筋混凝土柱的箍筋（stirrup / tie）在地震區必須加密、彎鉤要做成 135 度（而非 90 度，否則保護層剝落後箍筋會張開失效）。這些細部不是為了「增加強度」，而是為了圍束（confine）核心混凝土，讓它在大變形下不致崩散，維持延性。台灣 921 地震後的多次規範修訂，重點幾乎都圍繞著「如何確保延性」，而非單純「提高強度」。

看一個例子

假設我們要設計一根教室的簡支鋼筋混凝土梁，跨度 $L = 6\,\text{m}$，承受恆載 $w_D = 15\,\text{kN/m}$（含自重與樓板）、活載 $w_L = 10\,\text{kN/m}$。

第一步：計算設計彎矩（需求）。 先以載重組合放大：

$$w_u = 1.2 w_D + 1.6 w_L = 1.2 \times 15 + 1.6 \times 10 = 18 + 16 = 34\,\text{kN/m}$$

跨中最大彎矩：

$$M_u = \frac{w_u L^2}{8} = \frac{34 \times 6^2}{8} = \frac{34 \times 36}{8} = 153\,\text{kN·m}$$

第二步：確認梁的能力（capacity）。 設這根梁的標稱彎矩強度 $M_n = 190\,\text{kN·m}$，受彎強度折減係數 $\phi = 0.9$，則設計強度為：

$$\phi M_n = 0.9 \times 190 = 171\,\text{kN·m}$$

第三步：驗算。

$$\phi M_n = 171\,\text{kN·m} \;\geq\; M_u = 153\,\text{kN·m} \quad\checkmark$$

通過。我們也可以反推一個「等效安全係數」的概念：把折減與放大都拿掉，看標稱強度對未放大載重的比值。未放大的跨中彎矩約為 $\frac{(15+10)\times 6^2}{8} = 112.5\,\text{kN·m}$，而 $M_n = 190\,\text{kN·m}$，整體餘裕約 $190 / 112.5 \approx 1.69$ 倍。這 1.69 倍就是分散在「載重放大」與「強度折減」兩端、共同累積出來的安全保障。

值得注意：這只是檢驗了「彎矩」一項。實務上還必須驗算剪力（shear）、撓度（deflection，避免地板過度下凹影響使用）、裂縫寬度、以及地震力下的延性需求。任何一項不通過，這根梁都不算設計完成。

重點回顧

• 梁主要承受彎曲（彎矩 $M_{max} = wL^2/8$），柱主要承受軸壓並須防止挫屈（$P_{cr} = \pi^2 EI/(KL)^2$）；兩者的危險模式不同，設計重點也不同。
• 安全係數的本質是把不確定性量化並買保險。現代規範用 LRFD/極限狀態設計，把保險拆成「載重放大係數」（$>1$）與「強度折減係數」（$<1$）兩端。
• 在台灣，地震是設計主角，耐震哲學為「小震不壞、中震可修、大震不倒」，刻意讓結構以可控方式受損來消耗能量。
• 強柱弱梁（$\sum M_{nc} \geq 1.2 \sum M_{nb}$）引導塑性鉸出現在梁端，避免整層樓崩塌。
• 延性比強度更關鍵：箍筋加密、135 度彎鉤等細部設計是為了圍束混凝土、維持大變形下的延性。

深入探討（研究所視角）

當你進入研究所或執業現場，會發現「梁柱設計與安全係數」遠比入門時看到的更精緻。

從決定論到機率論的安全評估。 本文用的安全係數本質上是「半機率」做法——載重與強度係數雖然來自統計校準，但設計流程本身仍是決定論的。進階領域則直接以結構可靠度（structural reliability）來量化安全，引入可靠度指標 $\beta$（reliability index）與失效機率 $P_f$。在標準常態假設下兩者關係為 $P_f = \Phi(-\beta)$，其中 $\Phi$ 為標準常態累積分布函數。現行 LRFD 規範的載重與強度係數，正是以「目標 $\beta$」（橋梁構件常取約 3.5）反算校準出來的。換言之，那些看似武斷的 1.2、1.6、0.9，背後是一整套機率最佳化的結果。

性能基準地震工程（PBEE）。 美國 PEER 中心提出的 PBEE 框架，把地震風險分解成四個機率積分階段：地震危害度分析（hazard）→ 結構反應（demand）→ 損傷狀態（damage）→ 後果（loss，如修復成本、停用天數、人員傷亡）。這讓「大震不倒」從定性口號變成可量化的決策工具——業主可以問：「這棟醫院在 475 年地震後，預期停用幾天？」這類問題正是當代耐震研究的前沿。

容量設計與非線性分析。 強柱弱梁只是「容量設計」（capacity design）的一個應用。其核心思想是：工程師主動「指定」結構的破壞順序，讓延性構件先降伏、脆性破壞模式（如剪力破壞、接頭破壞）絕不先發生。驗證這套設計，越來越依賴非線性靜力（推垮，pushover）分析與非線性動力歷時分析（nonlinear time-history analysis），後者直接把實測或人工地震波輸入結構模型，逐步積分求解運動方程：

$$\mathbf{M}\ddot{\mathbf{u}} + \mathbf{C}\dot{\mathbf{u}} + \mathbf{K}\mathbf{u} = -\mathbf{M}\,\mathbf{1}\,\ddot{u}_g(t)$$

其中 $\ddot{u}_g(t)$ 是地表加速度歷時。台灣豐富的強震觀測網（如 TSMIP）累積的地震記錄，正是這類分析寶貴的輸入資料。

值得思考的問題： 當我們有能力把失效機率算到小數點後好幾位，「多安全才算夠安全」就不再純粹是工程問題，而成為涉及社會資源分配與風險容忍度的公共決策。一棟住宅、一座醫院、一座核電廠，該採用多高的目標可靠度？這個問題沒有唯一答案，也正是結構工程與公共政策、倫理學交會之處——而身為未來的工程師，你的每一個係數選擇，都承載著對他人生命安全的責任。
