如果讓建築「浮」起來，地震就追不上它了嗎？

如果讓建築「浮」起來，地震就追不上它了嗎？

你已經知道傳統耐震靠結構本體變形吸能——讓梁端產生塑性鉸、用韌性換經濟。但這條路有個無法迴避的代價：保命不等於可用。一棟「大震不倒」的醫院，若震後柱子布滿裂縫、隔間牆碎裂、設備傾倒，它在最需要運作的那一刻反而停擺。於是工程師問了一個更激進的問題：能不能不要讓地震的能量「進到」建築裡？

答案就是隔震（Base Isolation）。它的核心策略違反直覺——不是把建築變硬，而是刻意在基礎與上部結構之間裝一層「很軟」的界面，把建築的振動週期硬生生拉長到 2.5 至 4 秒以上，讓它「避開」地震能量最集中的頻段。這篇文章會帶你進入隔震系統的力學設計：支承的雙線性遲滯、位移需求的反覆迭代、近斷層速度脈衝為什麼是隔震的天敵，以及台灣為何把它用在醫院與防災中樞。

週期偏移：隔震為什麼有效的頻域直覺

回想入門篇的反應譜：在短週期段（約 0.1 至 0.6 秒），譜加速度 $S_a$ 維持高位，這正是大多數中低層鋼筋混凝土建築的「危險帶」。一棟週期 0.4 秒的學校建築，恰好落在地震能量的火力範圍內。

隔震做的事，是把整棟建築的有效週期 $T_{iso}$ 從原本的 0.4 秒，推到 3 秒以上。在加速度反應譜的長週期段，$S_a$ 已隨 $T$ 大幅衰減（位移敏感區），於是傳入上部結構的加速度需求隨之驟降。

隔震層的有效勁度 $k_{eff}$ 決定了週期：

$$ T_{iso} = 2\pi\sqrt{\frac{W}{k_{eff}\, g}} $$

其中 $W$ 是上部結構總重、$g$ 是重力加速度。注意這裡支承的勁度遠小於上部結構，所以整體週期幾乎完全由隔震層主宰。上部結構相對隔震層而言像一塊剛體，幾乎一起平移——這是隔震的關鍵特徵：變形被「強制集中」在可設計、可更換、可監測的隔震層，而非分散在難以修復的主結構各處。

但長週期換來的代價是大位移。譜位移與譜加速度的關係為：

$$ S_d = \frac{T^2}{4\pi^2}\, S_a $$

週期拉長後 $S_a$ 雖然變小，但 $T^2$ 放大得更快，導致隔震層的位移需求往往達到 20 至 40 公分。整個隔震設計的核心矛盾，就在於：如何用最小的位移，換取最大的加速度折減。這正是阻尼登場的地方。

雙線性遲滯：鉛心橡膠支承怎麼同時提供柔度與阻尼

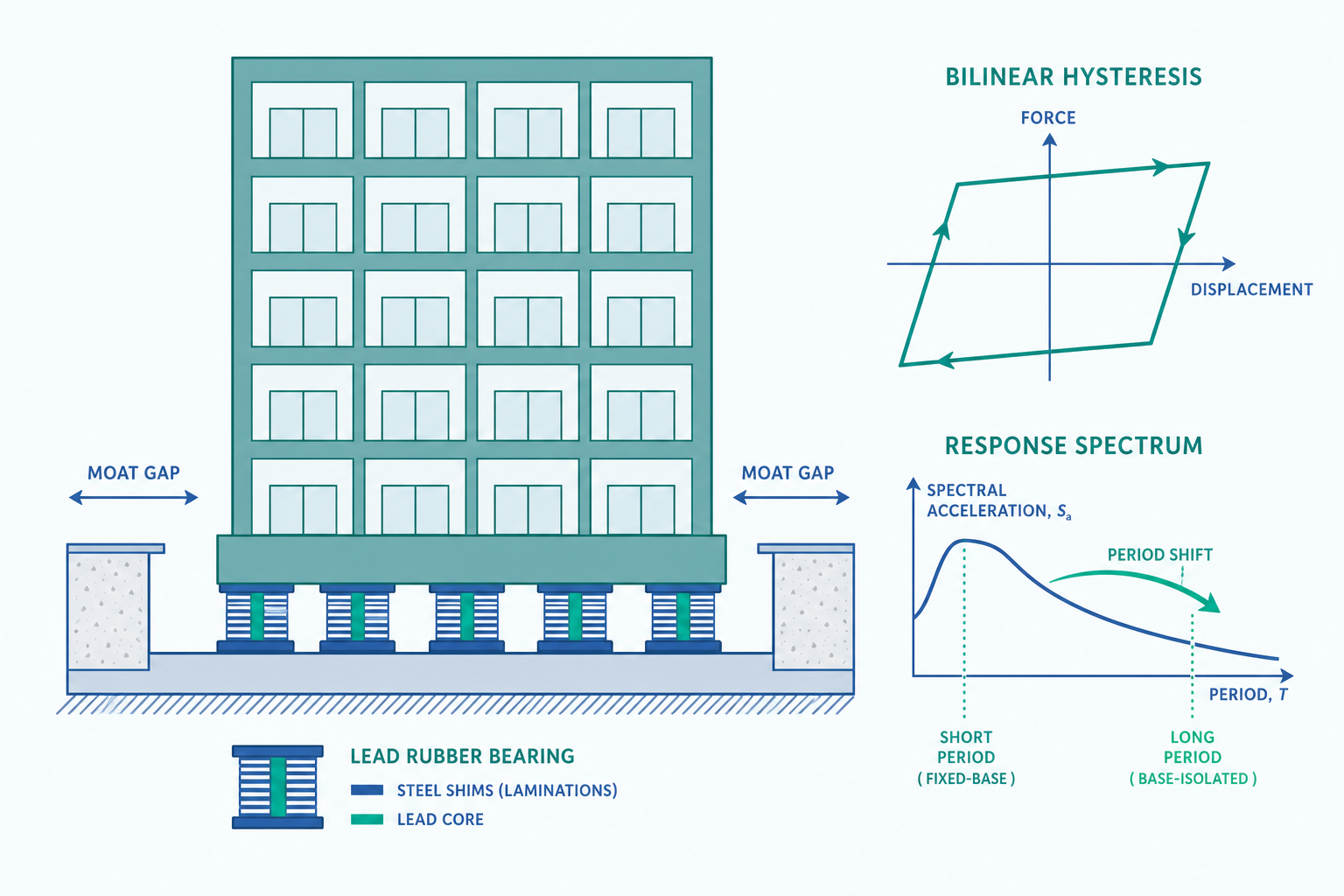

最常見的隔震元件是鉛心橡膠支承（Lead Rubber Bearing, LRB）。它由多層薄橡膠與鋼板交疊硫化而成（提供水平柔度、垂直承載），中心灌入一根鉛心（地震時鉛塑性變形消能）。它的水平力—位移行為可理想化為雙線性（bilinear）遲滯模型。

設位移為 $u$、特徵強度（characteristic strength，即鉛心降伏力）為 $Q_d$、降伏後勁度為 $k_d$（橡膠提供），則回復力為：

$$ F(u) = Q_d\,\text{sgn}(\dot{u}) + k_d\, u $$

在某一最大位移 $u_{max}$ 下，定義有效勁度（effective stiffness）：

$$ k_{eff} = \frac{Q_d}{u_{max}} + k_d $$

注意 $k_{eff}$ 隨位移變化——位移愈大、有效勁度愈低、週期愈長。這是一種「位移依存」的非線性，意味著隔震設計天生需要迭代求解。

阻尼的來源是遲滯迴圈所圍住的面積。雙線性迴圈一個完整週期消耗的能量為：

$$ E_D = 4\, Q_d \left(u_{max} - u_y\right) \approx 4\, Q_d\, u_{max} $$

（當降伏位移 $u_y$ 遠小於 $u_{max}$ 時近似成立。）由此可算出等效阻尼比（equivalent viscous damping）：

$$ \beta_{eff} = \frac{E_D}{2\pi\, k_{eff}\, u_{max}^2} = \frac{2\, Q_d \left(u_{max}-u_y\right)}{\pi\, k_{eff}\, u_{max}^2} $$

LRB 的等效阻尼比常可達 0.15 至 0.30，遠高於一般鋼筋混凝土結構的 0.05。高阻尼把長週期帶來的大位移「壓」回可接受範圍，這是隔震設計三個變數（$Q_d$、$k_d$、$u_{max}$）之間的精妙平衡。

迭代求解：等效線性化法的反覆收斂

因為 $k_{eff}$ 與 $\beta_{eff}$ 都取決於尚未求出的 $u_{max}$，隔震設計沒有閉合解，標準做法是等效線性化（equivalent linearization） 配合迭代，這也是各國規範（含台灣《建築物隔震設計規範》、ASCE 7、AASHTO）的共通框架：

1. 假設一個初始位移 $u_{max}^{(0)}$。
2. 由該位移算出 $k_{eff}$ 與週期 $T_{iso}$、等效阻尼比 $\beta_{eff}$。
3. 由 $\beta_{eff}$ 查阻尼修正係數 $B$（高阻尼會降低反應譜需求）。
4. 在週期 $T_{iso}$ 下、扣除阻尼後的設計譜，讀回新的位移需求 $u_{max}^{(1)}$。
5. 比較 $u_{max}^{(1)}$ 與 $u_{max}^{(0)}$，若差距過大則回到步驟 2，直到收斂。

設計位移可表為：

$$ D_D = \frac{g}{4\pi^2}\cdot\frac{S_{D1}\, T_{iso}}{B} $$

其中 $S_{D1}$ 是一秒週期設計譜加速度係數、$B$ 是阻尼修正係數（阻尼愈大、$B$ 愈大、位移愈小）。$B$ 與阻尼比的常用近似關係為 $B \approx \left(\beta_{eff}/0.05\right)^{0.3}$ 一類的經驗式，各規範略有差異。

阻尼修正係數的存在說明了隔震設計的精神：它不是消除位移，而是把無可避免的長週期大位移，用阻尼壓到隔震層的容許行程（如伸縮縫寬度、管線柔性接頭）能承受的範圍內。

看一個例子：估算一棟隔震醫院的隔震層位移與加速度折減

假設台中市一棟鋼筋混凝土醫院採 LRB 隔震，估算其隔震層設計位移與上部結構加速度的折減效果。

已知條件： - 上部結構總重 $W = 80{,}000\ \text{kN}$ - 一秒週期設計譜加速度係數 $S_{D1} = 0.45$ - 全部支承的降伏後總勁度 $k_d = 16{,}000\ \text{kN/m}$ - 全部支承的特徵強度總和 $Q_d = 1{,}600\ \text{kN}$ - 重力加速度 $g = 9.81\ \text{m/s}^2$

第一次迭代，先假設 $u_{max}^{(0)} = 0.25\ \text{m}$：

有效勁度：

$$ k_{eff} = \frac{Q_d}{u_{max}} + k_d = \frac{1{,}600}{0.25} + 16{,}000 = 6{,}400 + 16{,}000 = 22{,}400\ \text{kN/m} $$

隔震週期（注意 $W/g$ 為質量）：

$$ T_{iso} = 2\pi\sqrt{\frac{W}{k_{eff}\, g}} = 2\pi\sqrt{\frac{80{,}000}{22{,}400 \times 9.81}} = 2\pi\sqrt{0.364} \approx 3.79\ \text{s} $$

等效阻尼比（忽略 $u_y$）：

$$ \beta_{eff} \approx \frac{2\, Q_d\, u_{max}}{\pi\, k_{eff}\, u_{max}^2} = \frac{2 \times 1{,}600}{\pi \times 22{,}400 \times 0.25} = \frac{3{,}200}{17{,}593} \approx 0.182 $$

阻尼修正係數：

$$ B \approx \left(\frac{0.182}{0.05}\right)^{0.3} = (3.64)^{0.3} \approx 1.48 $$

回算設計位移：

$$ D_D = \frac{g}{4\pi^2}\cdot\frac{S_{D1}\, T_{iso}}{B} = \frac{9.81}{39.48}\cdot\frac{0.45 \times 3.79}{1.48} \approx 0.2485 \times 1.152 \approx 0.286\ \text{m} $$

新位移 $0.286\ \text{m}$ 與假設的 $0.25\ \text{m}$ 仍有差距，需再迭代一輪（讀者可自行以 $0.286\ \text{m}$ 重算，$k_{eff}$ 略降、$T_{iso}$ 略升、收斂值約落在 $0.29\ \text{m}$ 附近）。

折減效果：在 $T_{iso}\approx 3.8\ \text{s}$、阻尼 0.18 下，上部結構承受的譜加速度約為：

$$ S_a = \frac{S_{D1}}{T_{iso}\cdot B} = \frac{0.45}{3.8 \times 1.48} \approx 0.080\,g $$

相較於同一棟建築若不隔震、週期落在 0.5 秒平台段時可能承受的 $0.4g$ 以上，隔震把上部結構的加速度需求壓到不到原本的五分之一。代價是隔震層必須容許約 30 公分的水平行程——這就是為什麼隔震建築四周一定有一圈明顯的「隔震溝（moat）」，且所有跨越隔震界面的管線、樓梯、電梯都必須使用柔性接頭。

隔震的天敵：近斷層速度脈衝

隔震看似萬能，但它有一個致命弱點，恰恰是台灣最該擔心的：近斷層速度脈衝（near-fault velocity pulse）。

當觀測點靠近斷層、且位於破裂傳播的前進方向時，會出現「向前方向性效應（forward directivity）」，使地震動集中成一兩個大幅度、長週期的速度脈衝。921 集集地震在車籠埔斷層上盤觀測到的滑衝（fling step）與方向性脈衝，脈衝週期可達 2 至 5 秒——恰好落在隔震建築被刻意拉長的週期帶上。

這形成一個殘酷的共振：你為了避開短週期能量而把週期拉長，卻可能正好撞上近斷層脈衝的長週期能量。其後果是隔震層位移需求暴增，可能超過支承的穩定行程而導致橡膠側向失穩或鉛心斷裂。脈衝速度峰值 $PGV$ 與隔震位移需求的關係，可用簡化的能量法估計上界：

$$ u_{max} \approx \frac{PGV}{\omega_{iso}} = \frac{PGV \cdot T_{iso}}{2\pi} $$

當 $PGV$ 達 1 m/s（近斷層可達 1.5 m/s 以上）、$T_{iso}=3.5\ \text{s}$ 時，估計位移上界 $u_{max}\approx 1\times 3.5/6.28 \approx 0.56\ \text{m}$——遠超過遠場地震的設計值。這正是台灣規範對近斷層區域施加額外位移放大、並要求隔震支承做大位移穩定性試驗的原因。

設計上的對策包括：(1) 提高隔震層阻尼（增大 $Q_d$）以耗散脈衝能量；(2) 加裝補充黏滯阻尼器；(3) 在隔震層四周設置位移限制裝置（displacement restrainer / bumper），作為超大位移時的最後防線。這也說明為何隔震不是「裝了就好」，而需要針對場址地震危害（含斷層距離）量身設計。

重點回顧

• 隔震的本質是週期偏移：把建築有效週期拉長到 2.5 至 4 秒以上，避開短週期段的高加速度需求，代價是隔震層出現 20 至 40 公分的大位移。
• 鉛心橡膠支承（LRB）以雙線性遲滯同時提供水平柔度（橡膠 $k_d$）與消能阻尼（鉛心 $Q_d$），等效阻尼比可達 0.15 至 0.30，遠高於一般結構的 0.05。
• 因有效勁度與阻尼比都依存於位移，隔震設計須用等效線性化迭代求解；設計位移 $D_D \propto S_{D1}\,T_{iso}/B$，阻尼修正係數 $B$ 是把大位移壓回容許行程的關鍵。
• 隔震可把上部結構加速度需求壓到不隔震時的五分之一以下，達成「震後可用」而非僅「不倒」，故台灣大量用於醫院與防災中樞。
• 近斷層速度脈衝是隔震的天敵：其長週期脈衝可能與隔震週期共振，使位移暴增，需以額外阻尼、限位裝置與大位移穩定試驗因應。

深入探討（研究所視角）

研究所層級的隔震研究，核心在於非線性、不確定性與系統整合三條軸線。

第一，遲滯模型的精緻化與耦合。雙線性模型在單向分析夠用，但真實地震是雙向的。LRB 在雙向載重下水平力會耦合（biaxial coupling），常以二維塑性流動法則或 Park-Wen 模型描述。鉛心溫升（lead core heating）會在反覆循環中使特徵強度 $Q_d$ 衰退，導致「強度退化」；而摩擦單擺支承（Friction Pendulum System, FPS）的摩擦係數則與速度、壓力、溫度相依，這些都是高保真模擬的研究焦點。

第二，性能化與機率化評估。把入門篇提過的易損性概念延伸到隔震系統，研究者關心的不只是上部結構，而是隔震層位移本身的超越機率。隔震層的條件易損性可寫成：

$$ P\!\left(u_{iso} \ge u_{cap} \mid IM = x\right) = \Phi\!\left(\frac{\ln(x/\theta)}{\beta}\right) $$

其中 $u_{cap}$ 是支承的位移容量、$\theta$ 為中位數能力、$\beta$ 為對數標準差、$\Phi$ 為標準常態累積分布函數。隔震建築的脆弱點往往是「位移超限」而非「結構降伏」，因此 FEMA P-58 框架下的損失估計必須特別處理隔震層的尾端風險（tail risk），這在近斷層場址尤為關鍵。

第三，土壤—結構—隔震交互作用（Soil-Structure-Isolation Interaction）。隔震把週期拉長，但若場址是軟弱深厚沖積層（如台北盆地），地盤的長週期放大可能與隔震週期疊加，使原本的優勢反轉。嚴謹分析須將地盤、基礎、隔震層與上部結構納入同一個模型，考慮基礎的搖擺（rocking）與輻射阻尼（radiation damping）。台灣國家地震工程研究中心（NCREE）的大型振動台與即時混合試驗（real-time hybrid simulation）平台，正是驗證這類耦合行為的實驗基礎。

最後值得反思：隔震把「風險」從分散的結構各處，集中到單一個可設計、可監測、可更換的界面——這在工程治理上是一種優雅的「失效模式管理」。但集中也意味著單點責任加重：一旦對場址地震危害（特別是斷層距離與盆地效應）的判斷失準，後果不再是局部裂縫，而是整個隔震層的系統性失效。理解這層權衡，才能在韌性城市（resilient city）的脈絡下，判斷哪些建築值得隔震、哪些該回到韌性設計，並把單棟建築的選擇，連結到整個都市防災系統的風險配置。
