一根撐得住地震的柱子，和一根「撐得住、還能再撐很多下」的柱子，差在哪？

你已經知道混凝土怕拉、鋼材抗拉，也知道 RC 樑底配鋼筋、鋼柱要防挫屈。但這裡有個更尖銳的問題：在台灣，一根柱子能不能在「設計地震」下不倒，其實不是最難的部分。真正的挑戰是——當 921 等級的強震來臨、結構被推進降伏（yield）之後，它還能不能反覆變形十幾、二十個來回而不崩潰？

換句話說，現代耐震設計的核心，早已不是「強度夠不夠」（strength），而是「韌性夠不夠」（ductility）與「能不能控制破壞發生的順序」（capacity design, 韌性設計／能力設計）。這兩件事決定了一棟建築在大震後，是「裂了但站著、人活著」，還是「整層樓壓垮」。這篇文章帶你深入這兩個概念背後的力學機制，看工程師如何用箍筋把脆性的混凝土「馴化」成延性材料，又如何用一條不等式，強迫地震照著我們設計好的劇本破壞。

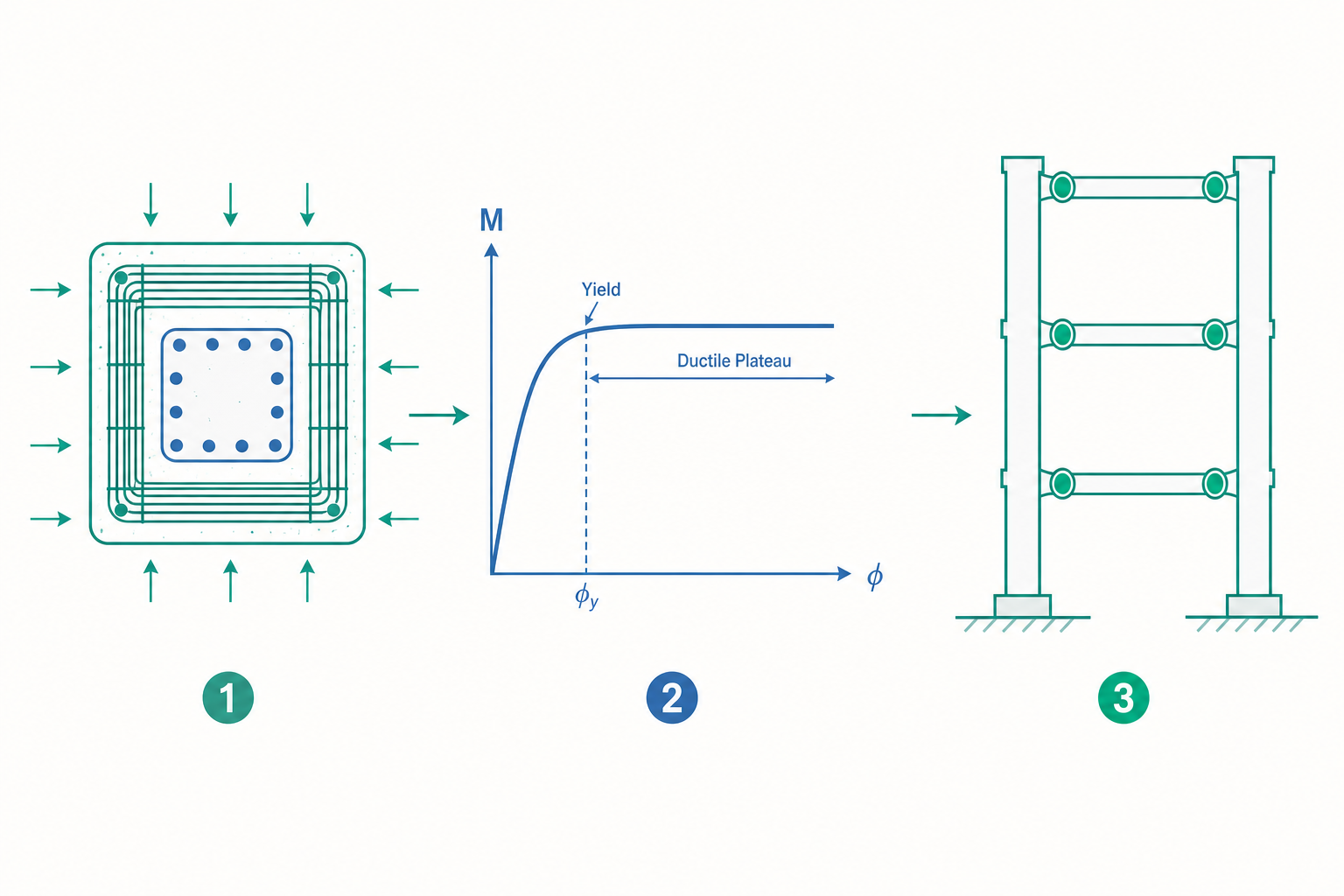

從強度到韌性：彎矩-曲率曲線才是主角

入門時我們算的是標稱彎矩強度 $M_n$——那是曲線上的「一個點」。但耐震工程師真正在意的是一整條 彎矩-曲率關係（moment-curvature relationship, $M$-$\phi$）：斷面從彈性、降伏、到極限破壞，彎矩與曲率（curvature, $\phi$，單位 1/長度）如何一路演變。

曲率 $\phi$ 描述斷面「彎曲的程度」，定義為應變沿斷面高度的變化率：

$$ \phi = \frac{\varepsilon_{\text{top}} - \varepsilon_{\text{bot}}}{h} = \frac{\varepsilon_c}{c} $$

其中 $\varepsilon_c$ 是受壓邊緣混凝土應變、$c$ 是中性軸深度。一根斷面的「延性能力」用 曲率延性比（curvature ductility ratio） 量化：

$$ \mu_\phi = \frac{\phi_u}{\phi_y} $$

$\phi_y$ 是鋼筋剛降伏時的曲率、$\phi_u$ 是斷面破壞（通常定義為混凝土壓碎或鋼筋斷裂）時的極限曲率。$\mu_\phi$ 越大，代表斷面能在「不掉強度」的前提下彎得越多——這正是地震時吸收能量、發出預警、避免突然崩塌的本錢。

一個典型的耐震 RC 柱，我們會希望 $\mu_\phi$ 至少有 10 以上，好的設計甚至能到 15～20。但這裡有個殘酷的事實：素混凝土（unconfined concrete）的極限壓應變 $\varepsilon_{cu}$ 大約只有 0.003～0.004，壓碎得非常乾脆，對應的 $\phi_u$ 很小，$\mu_\phi$ 可能只有 3～4。光靠混凝土本身，根本撐不出耐震需要的韌性。

那多出來的韌性從哪來？答案是箍筋。

圍束效應：箍筋如何把脆性混凝土「延性化」

入門篇提過「箍筋加密」與「圍束（confinement）」很重要，現在我們來看它具體做了什麼，以及這件事有多反直覺。

當混凝土受壓，它會橫向膨脹（蒲松效應, Poisson effect）。在柱子的核心區，密集的橫向箍筋（hoop / tie）會擋住這個膨脹，對核心混凝土施加一個側向圍壓 $f_l$（lateral confining pressure）。混凝土在三軸受壓（triaxial compression）狀態下的行為，和單軸受壓完全不同：抗壓強度提高，更關鍵的是——極限壓應變大幅提升，應力-應變曲線的下降段（softening branch）變得平緩，破壞從「突然崩裂」變成「緩慢壓潰」。

Mander 等人（1988）提出的圍束混凝土模型廣為採用。其中圍束後的峰值強度 $f'_{cc}$ 與素混凝土強度 $f'_{co}$ 的關係為：

$$ f'_{cc} = f'_{co} \left( -1.254 + 2.254\sqrt{1 + \frac{7.94 f'_l}{f'_{co}}} - \frac{2 f'_l}{f'_{co}} \right) $$

其中有效側向圍壓 $f'_l = k_e \rho_s f_{yh} / 2$，$k_e$ 是圍束有效係數、$\rho_s$ 是體積箍筋比、$f_{yh}$ 是箍筋降伏強度。而圍束後的極限壓應變則可由 Mander 的能量平衡式估算（一個常用的近似式）：

$$ \varepsilon_{cu} = 0.004 + \frac{1.4 \rho_s f_{yh} \varepsilon_{su}}{f'_{cc}} $$

$\varepsilon_{su}$ 是箍筋斷裂時的應變。注意這個結果——透過圍束，$\varepsilon_{cu}$ 可以從 0.004 提升到 0.015 甚至更高，等於把混凝土的「可變形能力」放大了三、四倍以上。

這就是箍筋的真正角色：它幾乎不直接承受垂直載重，而是默默地「綁住」核心混凝土，把一個脆性材料變成準延性材料。這也解釋了三件規範裡看似囉嗦的規定為何如此致命：

1. 箍筋間距要密：間距太大，兩道箍筋之間的混凝土會像「拱」一樣往外鼓出剝落（保護層剝落, spalling 之後核心也跟著鬆脫）。
2. 耐震彎鉤要做 135 度：90 度彎鉤在保護層剝落後會被「掰開」，圍束瞬間失效——這是 921 地震中無數柱子破壞的直接死因。
3. 柱端要加密：因為塑性鉸（plastic hinge）就發生在柱端與樑端，那裡需要最大的圍束。

看一個例子：圍束讓柱的極限應變翻幾倍？

假設一根耐震 RC 柱，核心混凝土 $f'_{co} = 28\,\text{MPa}$，箍筋採 #4（直徑約 13 mm、單根斷面積 $A_{sh} = 127\,\text{mm}^2$），$f_{yh} = 420\,\text{MPa}$，箍筋斷裂應變 $\varepsilon_{su} = 0.10$。核心斷面尺寸 $b_c = h_c = 400\,\text{mm}$，箍筋垂直間距 $s = 100\,\text{mm}$（加密區），每個方向 2 肢箍。

先算體積箍筋比 $\rho_s$（圍束鋼筋體積／核心混凝土體積）。雙向各 2 肢，每肢長約 $b_c$：

$$ \rho_s = \frac{\text{箍筋總體積}}{\text{核心體積}} \approx \frac{2 \times (2 \times A_{sh}) \times b_c}{b_c \times h_c \times s} = \frac{2 \times 2 \times 127 \times 400}{400 \times 400 \times 100} $$

$$ \rho_s = \frac{406400}{16000000} \approx 0.0254 \;(\text{約 } 2.5\%) $$

取圍束有效係數 $k_e \approx 0.75$（矩形箍典型值），有效圍壓：

$$ f'_l = \frac{k_e \, \rho_s \, f_{yh}}{2} = \frac{0.75 \times 0.0254 \times 420}{2} \approx 4.0\,\text{MPa} $$

代入圍束強度式：

$$ f'_{cc} = 28\left(-1.254 + 2.254\sqrt{1 + \frac{7.94 \times 4.0}{28}} - \frac{2 \times 4.0}{28}\right) $$

$$ = 28\left(-1.254 + 2.254\sqrt{2.134} - 0.286\right) = 28\left(-1.254 + 3.293 - 0.286\right) \approx 28 \times 1.753 \approx 49.1\,\text{MPa} $$

強度從 28 提升到約 49 MPa（提高約 75%）。再算極限壓應變：

$$ \varepsilon_{cu} = 0.004 + \frac{1.4 \times 0.0254 \times 420 \times 0.10}{49.1} \approx 0.004 + \frac{1.494}{49.1} \approx 0.004 + 0.0304 \approx 0.034 $$

從 0.004 一路衝到約 0.034——極限應變放大了約 8 倍。正是這多出來的可變形量，撐起了柱子在大震反覆推拉下的存活空間。這個例子也提醒我們：耐震柱的箍筋絕不是「多綁一點比較安心」的迷信，而是有清楚力學意義的設計變數。

韌性設計：用一條不等式強迫地震照劇本走

有了延性的斷面，還不夠。更高層的策略，是控制整棟結構的破壞順序——這就是 韌性設計（capacity design，亦譯能力設計） 的精髓。它的哲學近乎優雅：與其讓地震隨機決定哪裡先壞，不如由工程師「指定」破壞發生在我們事先設計好、能安全消能的位置（韌性構件），同時「保護」其餘我們不希望破壞的構件（脆性構件、柱、接頭、基礎）保持彈性。

具體做法是入門篇提過的「強柱弱樑」（strong column, weak beam）。但研究所視角會把它寫成一條明確的不等式。台灣《建築物耐震設計規範》與 ACI 318 要求，在每個樑柱接頭，柱的彎矩強度總和須大於樑的彎矩強度總和乘上一個係數：

$$ \sum M_{nc} \geq \frac{6}{5} \sum M_{nb} $$

$\sum M_{nc}$ 是接頭上下柱的標稱彎矩強度和、$\sum M_{nb}$ 是左右樑的標稱彎矩強度和。這個 $6/5 = 1.2$ 的係數是刻意保留的安全餘裕，確保即使樑因材料超強（overstrength）而比設計值更硬，柱仍能「贏過」樑，迫使塑性鉸出現在樑端而非柱端。

為什麼非這樣不可？因為若柱先降伏，塑性鉸發生在同一層的上下柱端，整層樓會變成一個「機構（mechanism）」而側向失穩——這就是奪命的軟弱層／軟層破壞（soft-story / weak-story failure），台灣一樓做開放停車場或店面的「軟腳蝦」建築特別容易中招。反之，若塑性鉸分散在各樓層的樑端，結構會像被慢慢「捏皺」一樣，動用許多個鉸一起消能，垂直承載的柱子始終保持完整。

同樣的邏輯也延伸到「剪力強度 > 彎矩強度」：我們希望構件以延性的彎曲破壞（flexural failure）告終，而非脆性的剪力破壞（shear failure）。因此耐震設計會用「可能達到的最大彎矩」回推所需的剪力鋼筋，刻意把剪力強度設計得比彎矩需求更高——這叫 能力設計剪力（capacity-design shear）。

鋼構的另一條路：循環延性與「狗骨」的智慧

鋼構天生延性，是否就高枕無憂？並非如此。入門篇提到 1994 年北嶺、1995 年阪神地震中鋼構抗彎接頭（moment connection）的脆性斷裂——這裡值得深入它的機制，因為它顛覆了「鋼一定延性」的直覺。

問題出在反覆載重下的銲接接頭。地震讓鋼樑端在正負彎矩間來回，鋼材經歷 包辛格效應（Bauschinger effect）（反向加載時降伏點下降）與 應變硬化（strain hardening）。在傳統的全銲接接頭，最大應力與應變集中正好落在銲道（welding）與柱面交界——那裡有殘留應力、有微裂縫、有三軸拘束，是脆性斷裂的溫床。結果鋼材還沒發揮延性，接頭就先「啪」地裂了，這叫低週疲勞（low-cycle fatigue）脆性破壞。

工程界的解方非常有巧思：減量樑斷面接頭（Reduced Beam Section, RBS），俗稱「狗骨式接頭（dog-bone connection）」。做法是在離柱面一小段距離處，刻意把樑翼板（flange）切成弧形、削窄一截，製造一個「人為的弱點」。如此一來，塑性鉸被引導到這個削弱處發展，遠離脆弱的銲道，讓鋼材在安全的位置充分降伏消能。這又是韌性設計哲學的體現——主動指定破壞位置，而非被動承受。

這背後可以用一個「能量」觀點理解。地震輸入結構的能量必須被消化，而延性構件每經歷一次降伏迴圈，其遲滯迴圈（hysteresis loop）所圍出的面積，就是那一圈消散掉的能量：

$$ E_{\text{dissipated}} = \oint F \, du $$

迴圈越「胖」（越接近矩形、越穩定不退化），消能效率越高。鋼的遲滯迴圈又寬又飽滿，這正是它在耐震上的最大價值；而設計的工作，就是確保這些迴圈發生在我們選定的延性位置，且能穩定地重複幾十圈而不退化。

把能量「外包」出去：減震與隔震

最前沿的思維，是乾脆把「消能」這件事從主結構外包給專責元件，讓樑柱本身盡量保持彈性、地震後仍可立即使用。這對醫院、消防、災害指揮中心這類「震後必須馬上能用」的設施尤其重要。

• 挫屈束制斜撐（Buckling-Restrained Brace, BRB）：傳統斜撐受壓會挫屈、迴圈不對稱且會退化。BRB 用外套管束制核心鋼板，讓它受壓時不挫屈，於是拉壓兩向都能穩定降伏，遲滯迴圈又胖又對稱，是極佳的消能元件。
• 黏滯阻尼器（viscous damper）：出力與速度相關（$F = C\,\dot{u}^\alpha$），在結構運動最快、位移過零的瞬間出最大力，與彈性恢復力錯開相位，不增加結構額外的剛度負擔。
• 基礎隔震（base isolation）：在建築與基礎之間放置鉛心橡膠支承（Lead Rubber Bearing）或摩擦單擺（friction pendulum），刻意「拉長」結構的自然週期 $T$，讓它遠離地震能量集中的短週期帶。由設計反應譜可知，週期拉長後譜加速度 $S_a$ 大幅下降，傳入上部結構的地震力隨之銳減。台灣已有多所醫院與學校採用隔震設計。

這些技術的共同精神，與圍束、強柱弱樑、狗骨接頭一脈相承：不和地震硬碰硬比強度，而是聰明地管理變形與能量的流向。

重點回顧

• 耐震設計的核心已從「強度」轉向「韌性（ductility）」與「破壞順序的控制」。彎矩-曲率曲線與曲率延性比 $\mu_\phi = \phi_u / \phi_y$ 才是描述斷面耐震能力的主角，不是單一的 $M_n$。
• 圍束效應是把脆性混凝土延性化的關鍵：密集箍筋提供側向圍壓，可使極限壓應變 $\varepsilon_{cu}$ 從約 0.004 放大數倍。135 度耐震彎鉤、柱端加密都有明確的力學意義，不是形式主義。
• 韌性設計（capacity design） 用「強柱弱樑」不等式 $\sum M_{nc} \geq \frac{6}{5}\sum M_{nb}$ 與「能力設計剪力」，強迫塑性鉸出現在安全的樑端，避免軟弱層與脆性剪力破壞。
• 鋼構並非天生免疫：反覆載重下銲接接頭可能低週疲勞脆斷，狗骨式接頭（RBS） 以人為削弱引導塑性鉸遠離銲道，是「主動指定破壞位置」的典範。
• 最前沿的策略是把消能外包給 BRB、黏滯阻尼器與基礎隔震，讓主結構保持彈性、震後可立即使用——核心精神都是「管理能量，而非比拚強度」。

深入探討（研究所視角）

走到研究所層級，上述每個概念都會展開成一個獨立的研究領域，且彼此交織。

纖維模型與斷面分析（fiber model） 是計算 $M$-$\phi$ 曲線的標準手段。把斷面切成許多纖維、各自賦予混凝土（含 Mander 圍束模型）與鋼筋的單軸應力-應變律，逐步增加曲率、強制斷面維持平面（plane section remains plane），即可數值積分出整條彎矩-曲率關係。OpenSees 的 fiber section 正是這套作法，也是同學親手「看見」塑性鉸如何發展的最直接工具。

塑性鉸長度（plastic hinge length, $L_p$） 是連接「斷面行為」與「構件行為」的橋樑。曲率是局部量，但工程師關心的是構件端部的轉角 $\theta_p$ 與位移。常用近似 $\theta_p \approx (\phi_u - \phi_y) L_p$，而 $L_p$ 的經驗式（如 Paulay & Priestley）牽涉到斷面深度、鋼筋的應變貫入（strain penetration）等因素——這個尺度效應至今仍是 RC 耐震建模誤差的重要來源。

性能基礎耐震設計（Performance-Based Seismic Design, PBSD） 把上述工具整合成一套決策框架：用非線性靜力（pushover）或非線性動力歷時分析（nonlinear time-history analysis），對應不同地震危害度水準（如 50 年超越機率 10% 與 2%），檢核結構是否達到立即使用（IO）、生命安全（LS）、防倒塌（CP）等性能目標。其關鍵指標是層間位移角（inter-story drift ratio），台灣規範對其有明確上限。

地震工程的不確定性與韌性（resilience） 是近十年的前沿。FEMA P-58 方法論引入機率式損失評估，把地震動、結構反應、構件損傷、修復成本與停用時間串成一條 fragility/consequence 鏈，回答「這棟樓震後修復要花多少錢、多久不能用」——這已超越「會不會倒」的二元問題，邁向城市尺度的耐震韌性規劃。

對台灣的同學而言，這些議題都不是紙上談兵。在一個活躍隱沒帶與多條活動斷層交織、又屢經 921、0206、0403 強震的島嶼上，每一條箍筋間距規定、每一個 $6/5$ 的係數，背後都是用真實的倒塌與傷亡換來的工程智慧。建議延伸閱讀台灣《建築物耐震設計規範及解說》、ACI 318、AISC 341 與 ASCE 41（既有結構耐震評估），並試著用 OpenSees 對一根柱做反覆載重分析，親眼看著遲滯迴圈一圈圈被畫出來——當你理解了能量如何在結構裡流動、被溫柔地消化，你看待每一棟建築的眼光都會不一樣。
