地震來時，樁基礎到底在跟誰拔河？

地震來時，樁基礎到底在跟誰拔河？

入門篇裡，我們把基礎想成一根忠實扛住大樓重量的柱子：載重往下壓，地層往上頂，端點承載力 $Q_p$ 加樁身摩擦力 $Q_s$ 撐起一切。這個「垂直靜載重」的圖像在平時沒問題。但 1999 年集集地震與 2016 年美濃地震留下的傾倒大樓告訴我們：真正考驗基礎的，往往不是它扛多重，而是地震來時地層怎麼動。

當地震波從基岩往上傳遞，軟弱土層會像果凍一樣大幅側向擺動。此時樁不再只是「被往下壓」，而是被周圍的土壤往側邊推、往下拉、反覆扭。一根設計時只算了垂直承載力的樁，可能在土層交界處被一個你從未計算的彎矩折斷。這篇進階文章要處理的，正是入門篇刻意略過的三個硬問題：樁群的群效應、側向載重下的樁—土互制、以及土壤液化的定量評估。這些是台灣大地地震工程（geotechnical earthquake engineering）的核心，也是研究所與技師考試最常考倒人的地方。

一加一不等於二：樁群的群效應

入門篇算的是「單樁」承載力。但真實建築底下從來不是一根樁，而是一群樁透過樁帽（pile cap）連成一體。直覺上，$n$ 根樁的承載力應該是單樁的 $n$ 倍——錯了。

當樁與樁靠得太近，每根樁底下的應力球根（stress bulb）會彼此重疊，土壤被「共用」，使得樁群的整體承載力小於各單樁之和。我們用群樁效率（group efficiency）$\eta$ 來描述這個折減：

$$\eta = \frac{Q_{g(u)}}{n \cdot Q_u}$$

其中 $Q_{g(u)}$ 是群樁的極限承載力，$Q_u$ 是單樁極限承載力，$n$ 是樁數。對黏土中的摩擦樁，$\eta$ 常小於 1（典型 0.7–0.9）；當樁中心間距達到約 $3D$（$D$ 為樁徑）以上時，群效應趨於可忽略。實務上常用 Converse–Labarre 公式估算效率：

$$\eta = 1 - \frac{\theta}{90}\left[\frac{(n-1)m + (m-1)n}{m\,n}\right]$$

其中 $m$、$n$ 是樁群的行數與列數，$\theta = \arctan(D/s)$，$s$ 為樁間距。

更關鍵的是，群樁的「整體破壞模式」可能不是各樁單獨拔出，而是整個樁群連同夾在其間的土壤，像一個巨大的「等效塊體」一起破壞（block failure）。設計時須同時檢核「個別樁加總」與「等效塊體」兩種模式，取較小者控制。這在軟弱黏土中尤其重要——你以為密集排樁更安全，結果整塊土被一起推走。

群效應不只影響承載力，也影響沉陷。樁群的應力球根重疊後，影響的土層深度遠比單樁深，因此群樁的整體沉陷量通常顯著大於單樁載重試驗所量到的沉陷。工程上常用「等效樁筏（equivalent raft）」概念估算：把整個樁群想像成一塊位於樁長某個比例深度的虛擬筏基，再用入門篇談過的壓密沉陷公式計算其下方土層的沉陷。這也提醒我們，單樁載重試驗的結果不能直接外推到群樁——這是工地常見的誤判來源。

樁不只被往下壓，還被往旁邊推

地震、風力、土壓、船舶撞擊——這些都對基礎施加水平載重。垂直承載的觀念在這裡完全派不上用場，因為樁的側向行為由「樁的撓曲剛度」與「土壤的側向反力」共同決定，本質上是一個梁—彈簧互制問題。

工程界最廣為使用的模型是 p–y 曲線法（p–y curve method），把樁視為一根埋在連續非線性彈簧上的梁，求解 Winkler 地基梁的四階微分方程：

$$E_p I_p \frac{d^4 y}{dz^4} + p(y,z) = 0$$

其中 $E_p I_p$ 是樁的撓曲剛度，$y$ 是樁在深度 $z$ 處的側向位移，$p(y,z)$ 是土壤對樁的側向反力（單位長度的力）。關鍵在於 $p$ 與 $y$ 並非線性關係——這就是「p–y 曲線」：在小位移時土壤反力隨位移近似線性增加，達到極限反力 $p_u$ 後則趨於塑性平台。不同土壤有不同的 p–y 曲線經驗式，例如軟弱黏土用 Matlock（1970）、砂土用 Reese（1974）。

從工程意義看，側向載重下的樁通常不是「整根倒下」，而是在地表下某個深度產生最大彎矩而折斷。短而剛的樁傾向整體轉動（剛性破壞），長而柔的樁則在土中某點達到塑性鉸（柔性破壞）。判別兩者的關鍵是樁的相對勁度——我們定義一個特徵長度（characteristic length），當樁的實際長度遠大於這個特徵長度時，樁底端的反應已經衰減到可以忽略，這種「長樁」的最大彎矩深度幾乎與樁長無關，把樁打得再深也無法降低樁頭附近的彎矩。這顛覆了「樁越深越安全」的直覺：對抗水平力，加大樁徑（提高 $E_p I_p$）往往比加深更有效。

台灣捷運高架橋墩、跨河橋梁的基樁設計，水平向往往比垂直向更吃緊。橋梁在地震中承受的水平慣性力極大，加上河床沖刷會掏空樁周圍的土壤、使原本提供側向支撐的上層土消失，等於把樁的「自由長度」拉長、特徵長度以上的無支撐段加大，彎矩隨之放大——這也是為什麼橋梁基樁設計必須把「最大沖刷深度」一併納入水平分析的原因。

液化：把定性的恐懼變成定量的數字

入門篇提過土壤液化——飽和鬆砂在地震反覆剪力下孔隙水壓累積、有效應力歸零、承載力瞬間消失。但「會不會液化」不能用嚇人故事決定，工程上靠的是 簡化程序（simplified procedure），由 Seed 與 Idriss（1971）建立、至今仍是 NCEER 規範與台灣「建築物耐震設計規範」的基礎。

核心是比較兩個無因次量。循環應力比（Cyclic Stress Ratio, CSR） 描述地震「施加」於土層的剪應力需求：

$$CSR = 0.65 \cdot \frac{a_{max}}{g} \cdot \frac{\sigma_{v0}}{\sigma'_{v0}} \cdot r_d$$

其中 $a_{max}$ 是地表最大加速度、$g$ 是重力加速度、$\sigma_{v0}$ 與 $\sigma'_{v0}$ 分別是總覆土應力與有效覆土應力、$r_d$ 是隨深度遞減的應力折減係數（地表 $r_d=1$，往下逐漸變小）。

另一邊，循環抵抗比（Cyclic Resistance Ratio, CRR） 描述土層「抵抗」液化的能力，通常由標準貫入試驗 N 值（修正為 $(N_1)_{60}$）或錐貫入阻抗 $q_c$ 透過經驗曲線推求。最後以液化安全係數判定：

$$FS_L = \frac{CRR}{CSR}$$

當 $FS_L < 1.0$ 表示該深度可能液化。台灣規範通常要求 $FS_L \ge 1.0$（重要建築物甚至要求更高），不足時須採地盤改良或深基礎穿越液化層。

看一個例子

某基地位於台北盆地軟弱沖積層，欲評估地表下 6 m 處一層飽和細砂的液化潛能。已知設計地表最大加速度 $a_{max} = 0.24g$，該深度總覆土應力 $\sigma_{v0} = 110$ kPa、有效覆土應力 $\sigma'_{v0} = 65$ kPa，應力折減係數 $r_d = 0.95$。由現地 SPT 與經驗曲線求得該層 $CRR = 0.18$。試判定是否液化。

步驟一：計算循環應力比 CSR

$$CSR = 0.65 \times \frac{a_{max}}{g} \times \frac{\sigma_{v0}}{\sigma'_{v0}} \times r_d$$

代入數值：

$$CSR = 0.65 \times 0.24 \times \frac{110}{65} \times 0.95$$

逐步計算：

$$CSR = 0.65 \times 0.24 \times 1.692 \times 0.95 = 0.251$$

步驟二：計算液化安全係數

$$FS_L = \frac{CRR}{CSR} = \frac{0.18}{0.251} = 0.72$$

步驟三：判定

因 $FS_L = 0.72 < 1.0$，此深度的飽和細砂在設計地震下有液化之虞。設計上不能採用淺基礎或僅靠此層摩擦的短樁，須改採穿越液化層、樁尖坐落於下方堅實卵礫石層的端承樁，並在計算樁身摩擦時，將液化層的摩擦力貢獻歸零，甚至考慮液化後土層下沉造成的負摩擦力附加載重。

這個例子凸顯一個常被忽略的設計觀念：液化不只讓承載力消失，還會在震後讓地層沉陷、對穿越樁施加額外向下拖曳力。同一根樁在地震前、地震中、地震後扮演的力學角色完全不同。

運動互制：地震時樁是被土「拖著走」的

入門篇的研究所視角提到了樁—土—結構互制（SSI）。這裡我們把它拆解得更具體。地震對基礎的作用其實有兩個來源，兩者疊加：

慣性互制（inertial interaction）：上部結構在地震中晃動，產生的慣性力透過樁帽往下傳給樁。這是大家直覺想到的——樓越高、越重，傳下來的力越大。

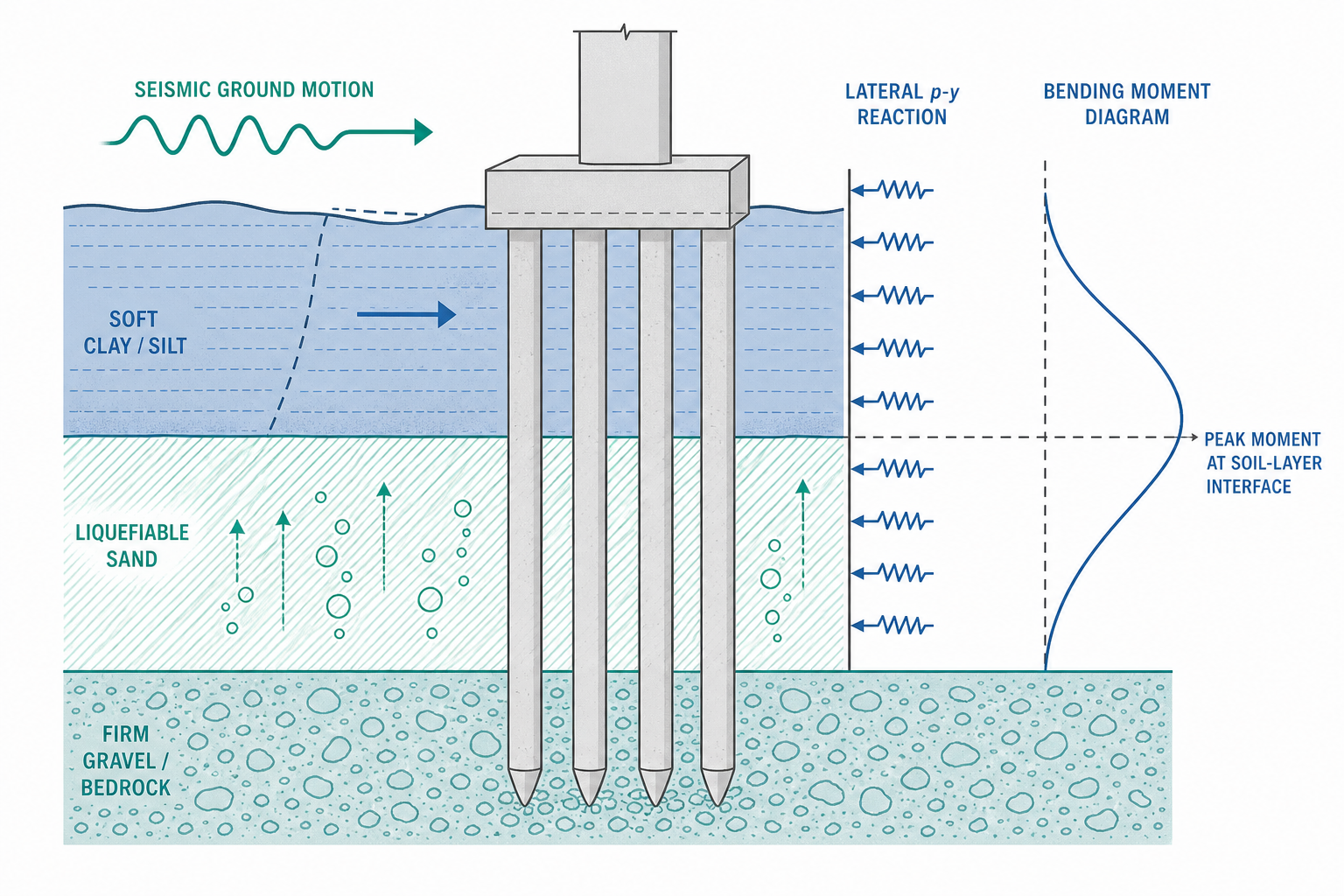

運動互制（kinematic interaction）：即使上部結構不存在，地震波讓不同深度的土層以不同振幅、不同相位擺動，樁被迫跟著土層一起變形。土層交界處——例如軟弱黏土層與下方堅硬礫石層的界面——位移梯度最大，樁在此被強迫彎折，產生額外的「運動彎矩（kinematic bending moment）」。

關鍵洞見是：運動彎矩的最大值常出現在土層交界深處，而非樁頂。 傳統只算慣性力、把樁頂當固定端的設計，完全看不到這個深處的隱藏危機。台北盆地的軟弱沖積層深達數十公尺、與下方礫石層形成強烈的剛度對比，正是運動互制最容易出問題的地質環境。1985 年墨西哥市地震、1995 年阪神地震都記錄到大量在土層交界處斷裂的基樁，斷裂點與慣性力預測的位置不符，正是運動互制的鐵證。

重點回顧

• 群效應讓 $n$ 根樁的承載力小於單樁的 $n$ 倍；須同時檢核「個別樁加總」與「等效塊體破壞」兩種模式，取較小者。
• 側向載重下樁的行為是梁—彈簧互制問題，以 p–y 曲線法求解，破壞常發生在地表下產生最大彎矩處，而非整根傾倒。
• 液化評估用循環應力比 CSR 與循環抵抗比 CRR 比較，$FS_L = CRR/CSR < 1.0$ 即有液化之虞；液化層的樁身摩擦須歸零並考慮震後負摩擦力。
• 地震對基礎的作用是慣性互制（結構晃動傳下的慣性力）與運動互制（土層擺動拖著樁變形）的疊加。
• 運動彎矩的最大值常出現在土層交界深處，是傳統固定端假設看不見的隱藏破壞點，在台北盆地深厚軟弱層中尤其關鍵。

深入探討（研究所視角）

當代基礎抗震設計正從「強度導向」走向 性能基礎設計（Performance-Based Design, PBD）。傳統規範以單一安全係數確保「不破壞」，但無法回答業主真正關心的問題：這次地震後，建築還能用嗎？修復要多少錢？PBD 把設計目標明確分級——立即可用（Immediate Occupancy）、生命安全（Life Safety）、避免倒塌（Collapse Prevention）——並要求工程師預測各地震強度下的變形量與損傷程度，而非僅檢核強度是否足夠。對基礎而言，這意味著要能定量預測震後的永久側移、沉陷與樁身塑性鉸發展。

要做到這點，數值模擬不可或缺。研究前沿大量採用 非線性動力分析（nonlinear time-history analysis），在 OpenSees 等開源有限元素平台中，把樁建模為纖維梁柱元素、把土壤建模為多面塑性（multi-surface plasticity）本構模型、以動力 p–y 彈簧（含徑向阻尼器模擬輻射阻尼）連接，輸入實測地震歷時求解。配合離心機試驗（centrifuge test） 提供 1g 縮尺重力場下的真實土—樁互制資料作為驗證基準，再以現地強震監測陣列回饋校正，形成「試驗—模擬—監測」三位一體的研究方法論。

特別值得關注的是液化後的側向流動（lateral spreading）——緩坡或臨水地帶的液化土層會像黏稠液體般往低處流動，對穿越其中的樁施加巨大的側向力。1995 年神戶港的碼頭基樁大規模破壞、2011 年紐西蘭基督城地震的廣域液化側流，都是慘痛教材。如何在設計中合理估計這個「移動的土層」對樁的拖曳力，至今仍是大地地震工程尚未完全解決的開放問題。對身處環太平洋地震帶、又遍布軟弱沖積平原的台灣而言，這不只是學術課題，更是攸關公共安全的工程實踐。
