為什麼 921 之後，台灣的房子愈蓋愈「會搖」？

為什麼 921 之後，台灣的房子愈蓋愈「會搖」？

1999 年 9 月 21 日凌晨，集集（Chi-Chi）大地震讓中部許多看似堅固的鋼筋混凝土建築瞬間崩塌。一個常見的疑問是：「混凝土那麼硬，為什麼會垮？」答案恰恰相反——好的耐震建築不是要「硬到不動」，而是要「能動、會搖、卻不會倒」。地震工程（Earthquake Engineering）的核心精神，就是讓結構在強震下以受控的方式變形、吸收能量，把「倒塌」這個最壞結果擋在門外。

台灣位於環太平洋地震帶，板塊每年以數公分速度推擠，使得耐震設計不是選配，而是每一棟建築的基本門檻。這篇文章帶你從地震力怎麼來、結構怎麼反應，一路談到台灣《建築物耐震設計規範》背後的邏輯，以及研究所層級關心的非線性與性能設計。

地震力從哪裡來：慣性力與地表加速度

地震本身不會「推」建築物。真正讓建築受力的，是地表的來回加速運動：地基跟著地表移動，但建築上部因為慣性想「留在原地」，這個慣性反應就在結構內部產生了地震力。

把單一樓層理想化成一個質量 $m$ 連著彈簧（勁度 $k$）與阻尼（係數 $c$）的「單自由度系統」（Single Degree of Freedom, SDOF），其運動方程式為：

$$ m\ddot{u} + c\dot{u} + ku = -m\,\ddot{u}_g(t) $$

其中 $u$ 是結構相對於地面的位移，$\ddot{u}_g(t)$ 是地表加速度歷時。右側的 $-m\ddot{u}_g$ 就是「等效地震力」，它正比於質量。這帶出一個關鍵直覺：建築愈重，承受的地震力愈大——這也是為什麼輕量化、避免不必要堆載，是耐震的第一道防線。

系統的自然振動週期為：

$$ T = 2\pi\sqrt{\frac{m}{k}} $$

週期 $T$ 描述建築「搖一個來回要多久」。低矮剛硬的建築週期短（約 0.1–0.5 秒），高樓柔軟週期長（可達數秒）。地震對不同週期的建築威脅程度不同，這正是下一節「反應譜」要處理的問題。

反應譜：把複雜地震波化成一條設計曲線

工程師不可能對每棟建築都跑完整的地震歷時分析。反應譜（Response Spectrum） 是一個聰明的簡化：對於給定的地震波，計算「不同週期、固定阻尼比的 SDOF 系統」各自的最大反應（最大加速度、速度或位移），把這些峰值對週期畫成一條曲線。

設計用的加速度反應譜常以譜加速度 $S_a$ 表示。等效地震力（基底剪力）可寫成：

$$ V = \frac{S_a(T)}{g}\, W $$

其中 $W$ 是建築總重，$g$ 是重力加速度，$S_a/g$ 即地震係數。台灣《建築物耐震設計規範及解說》採用的設計反應譜，正是把全台分區的地震危害度，轉換成 $S_a$ 對 $T$ 的設計曲線：在短週期段 $S_a$ 維持高位（加速度敏感區），到了長週期段則隨 $T$ 衰減（位移敏感區）。

台灣規範用兩個關鍵參數錨定這條曲線：短週期譜加速度係數 $S_{DS}$ 與一秒週期譜加速度係數 $S_{D1}$。設計水平地震力係數在平台段約為：

$$ C = \frac{S_{DS}}{1.4\alpha_y} $$

這裡的 $\alpha_y$ 是起始降伏地震力放大倍數，$1.4$ 則與容許應力／強度設計的安全係數轉換有關。台灣將全島分為震區（如台北盆地有專屬的微分區），盆地效應會放大長週期成分——這也是為什麼台北 101 這類超高層建築要特別關注長週期地震動。

韌性設計：讓結構「壞得聰明」

如果建築要在強震下保持完全彈性（不損壞），所需的強度與成本將高得不切實際。現代耐震設計改採另一條路：允許結構在大震下進入非線性、產生可控損壞，藉由「塑性變形」消耗地震輸入的能量。這個能力稱為韌性（Ductility）。

韌性比定義為極限位移與降伏位移之比：

$$ \mu = \frac{u_{max}}{u_y} $$

依「等位移原則」（equal displacement rule），中長週期建築若具備韌性比 $\mu$，所需的設計強度大約只要彈性需求的 $1/\mu$。台灣規範以結構系統韌性容量 $R$（或地震力折減係數）來體現：抗彎矩構架等韌性好的系統 $R$ 較大、可大幅折減地震力；而脆性系統（如未箍緊的剪力牆）$R$ 小、必須設計得更強。

要真正取得韌性，細部設計（detailing）是成敗關鍵。常見手法包括：

• 強柱弱梁（Strong Column–Weak Beam）：刻意讓塑性鉸（plastic hinge）發生在梁端而非柱端，避免柱子先壞造成整層崩塌（軟弱層機制）。
• 圍束箍筋（Confinement）：在柱端與梁柱接頭密集配置箍筋，圍束核心混凝土，提升其極限應變與韌性。921 中許多倒塌建築，正是箍筋間距過大、彎鉤角度不足（90 度而非 135 度）導致核心混凝土壓潰。
• 避免短柱效應：半高磚牆把柱子束縛成「短柱」，剛度暴增卻來不及變形就剪力破壞，這是學校教室在歷次地震中常見的破壞模式。

看一個例子：估算一棟建築的基底剪力

假設台中市一棟五層樓鋼筋混凝土辦公建築，估算其設計基底剪力。

已知條件： - 建築總重 $W = 30{,}000\ \text{kN}$ - 估算基本振動週期 $T = 0.5\ \text{s}$（落在反應譜平台段） - 短週期譜加速度係數 $S_{DS} = 0.9$ - 結構系統韌性容量 $R = 4.8$（一般韌性抗彎構架） - 起始降伏放大倍數 $\alpha_y = 1.5$

步驟一，先算彈性設計水平力係數（平台段）：

$$ C_{elastic} = \frac{S_{DS}}{1.4\alpha_y} = \frac{0.9}{1.4 \times 1.5} = \frac{0.9}{2.1} \approx 0.429 $$

步驟二，以韌性容量折減（簡化以 $R$ 折減地震力需求）：

$$ C = \frac{C_{elastic}}{R/\,\alpha_y \text{ 之等效} } \;\approx\; \frac{S_{DS}}{1.4\,R} = \frac{0.9}{1.4 \times 4.8} \approx 0.134 $$

步驟三，求設計基底剪力：

$$ V = C \cdot W = 0.134 \times 30{,}000 \approx 4{,}020\ \text{kN} $$

也就是說，這棟建築要設計來抵抗約 $4{,}020\ \text{kN}$ 的水平地震力，約為其自重的 13.4%。值得注意：若這棟建築沒有韌性（$R \approx 1$），所需設計力會逼近自重的 43%、成本將大幅上升。韌性設計用「可控的損壞」換來了經濟可行的安全——這正是現代耐震哲學的精髓。

（提醒：上式為教學簡化版，實務須依最新版《建築物耐震設計規範及解說》逐項計算，含地盤分類、近斷層放大、垂直地震力與不規則性懲罰等。）

從強度到性能：隔震、消能與性能設計

傳統耐震靠結構本體變形吸能，代價是震後可能產生難以修復的損壞。台灣近年大量採用兩類進階技術：

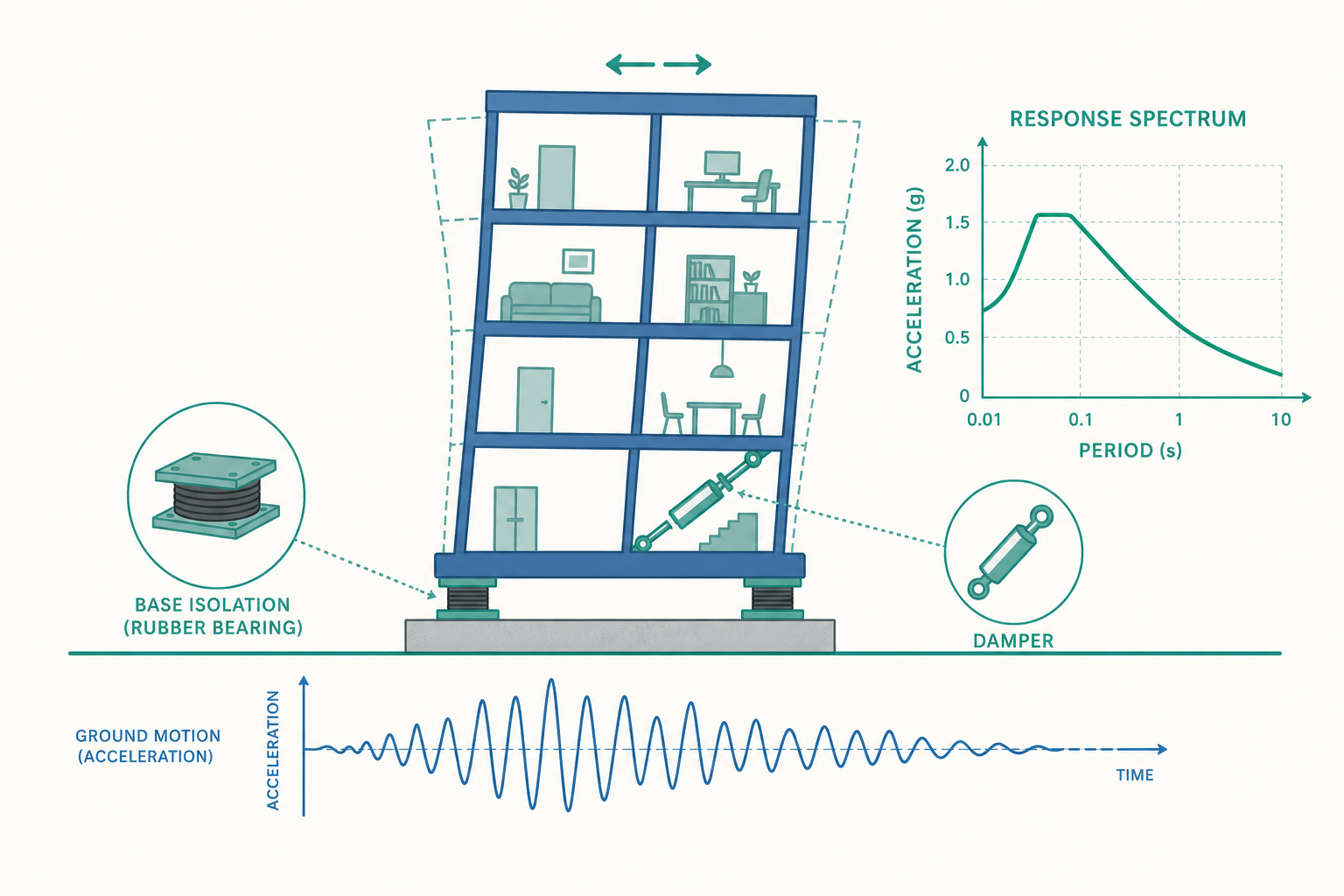

隔震（Base Isolation）：在基礎與上部結構間置入鉛心橡膠支承（Lead Rubber Bearing, LRB）或滑動支承，大幅拉長建築週期（常拉到 2.5–4 秒以上），使其「避開」地震能量集中的短週期段。隔震系統把變形集中在隔震層，上部結構幾乎像剛體一起平移，震後損壞極小。台灣多家醫院、消防指揮中心採用隔震，確保震後仍能運作。

消能（Energy Dissipation）：在構架中加裝阻尼器（黏滯阻尼器、挫屈束制斜撐 BRB 等），把地震能量「外包」給這些可更換的構件消耗，保護主結構。台北 101 著名的調諧質量阻尼器（Tuned Mass Damper, TMD）即屬此類，主要對抗風振，也能緩和地震反應。

這些技術背後是性能設計（Performance-Based Design） 的思維：不只問「會不會倒」，而是針對不同地震等級設定明確的性能目標——小震不壞（維持彈性）、中震可修（輕微損壞）、大震不倒（保命）。台灣的耐震規範也朝多目標性能化方向演進。

重點回顧

• 地震力源於地表加速度乘上建築質量的慣性效應（$F = -m\ddot{u}_g$），建築愈重、受力愈大，輕量化是耐震第一防線。
• 反應譜把複雜地震波化成一條 $S_a$ 對週期 $T$ 的設計曲線；台灣以 $S_{DS}$、$S_{D1}$ 錨定，並針對台北盆地等做微分區。
• 現代耐震採韌性設計：允許結構在大震下產生受控塑性變形吸能，以韌性容量 $R$ 折減地震力需求，用「壞得聰明」換取經濟可行的安全。
• 細部設計（強柱弱梁、圍束箍筋、避免短柱）是韌性能否實現的關鍵；921 多數倒塌肇因於細部不良。
• 隔震、消能與性能設計把目標從「不倒」提升到「震後可用」，是台灣醫院與重要設施的主流選擇。

深入探討（研究所視角）

研究所層級的地震工程，核心在於非線性與不確定性的處理。

第一，非線性歷時分析（Nonlinear Time History Analysis） 取代等效靜力法，直接對結構模型輸入多組地震波（須依目標反應譜挑選並縮放，常用條件均值譜 CMS），求解非線性運動方程：

$$ M\ddot{\mathbf{u}} + C\dot{\mathbf{u}} + \mathbf{f}_s(\mathbf{u}) = -M\mathbf{r}\,\ddot{u}_g(t) $$

其中回復力 $\mathbf{f}_s(\mathbf{u})$ 不再線性，需以纖維元素（fiber element）或集中塑性鉸搭配遲滯模型（如 Bouc-Wen、Takeda）描述材料降伏與勁度退化、捏縮（pinching）等行為。

第二，易損性曲線（Fragility Curve） 與性能評估。研究者透過增量動力分析（Incremental Dynamic Analysis, IDA），對逐步放大的地震強度跑大量分析，建立「給定地震強度下超越某破壞狀態的條件機率」，常以對數常態分布表示：

$$ P(\text{DS} \ge ds \mid IM = x) = \Phi\!\left(\frac{\ln(x/\theta)}{\beta}\right) $$

其中 $\theta$ 為中位數能力、$\beta$ 為對數標準差、$\Phi$ 為標準常態累積分布函數。這是 FEMA P-58 性能化評估與區域地震損失估計的基礎。

第三，台灣特有的研究熱點包括：近斷層地震動（near-fault ground motion） 的速度脈衝對長週期結構與隔震系統的衝擊（車籠埔斷層的滑衝效應）、場址盆地效應（台北盆地長週期放大）、以及既有老舊建築的耐震評估與補強（如 SERCB 詳細評估法、外加擴柱與翼牆補強）。台灣國家地震工程研究中心（NCREE）擁有亞洲最大的多軸向振動台與反力牆設施，是這些研究的實驗基地。

最後值得反思的議題是：耐震規範本質上是機率性的風險管理，沒有任何設計能保證「絕對不倒」。工程師的任務是在可接受的成本下，把倒塌機率壓到社會願意承擔的水準。理解這層不確定性，才能在防災韌性城市（resilient city）的脈絡下，把地震工程從單棟建築擴展到整個都市系統的風險治理。
