同一棟樓，為什麼有的撐過了 921，有的瞬間倒塌？

同一棟樓，為什麼有的撐過了 921，有的瞬間倒塌？

1999 年 9 月 21 日凌晨，集集大地震讓中部數千棟建築倒塌。災後調查發現一個令人深思的現象：相鄰、同年代、外觀近乎一樣的兩棟建築，一棟只裂了幾道牆，另一棟卻整層「軟腳」夷為平地。差別往往不在設計圖多漂亮，而在於那些看不見的細節——混凝土實際澆置的強度夠不夠、鋼筋有沒有確實搭接、骨材是不是用了含氯離子的海砂。

營建材料（Construction Materials）就是把這些「看不見的細節」變成可量化、可檢驗的工程語言。對土木與建築工程師而言，再優雅的結構系統，最終都要落實到三種主角身上：混凝土（concrete）承壓、鋼筋（reinforcing steel / rebar）抗拉、骨材（aggregate）填充骨幹。理解它們各自的脾氣，以及它們如何協同工作，是把圖紙上的線條變成能在台灣這片多震、多濕、多鹽的土地上站穩數十年的建築的關鍵。

混凝土：強在受壓，弱在受拉

混凝土是水泥（cement）、水、骨材與空氣的混合物。水泥水化（hydration）後形成的水化矽酸鈣（C-S-H）膠體把骨材黏結成一塊類似人造石的材料。它的核心性格可以用一句話概括：極會受壓，極不會受拉。

普通混凝土的抗壓強度（compressive strength）$f'_c$ 約落在 21 至 42 MPa（百萬帕，megapascal），高性能混凝土可達 70 MPa 以上；但它的抗拉強度（tensile strength）只有抗壓的約 8% 到 15%。這個巨大的不對稱，是整個鋼筋混凝土（reinforced concrete, RC）設計哲學的起點：凡是會被拉的地方，就交給鋼筋。

混凝土強度與水灰比（water-cement ratio, w/c）幾乎成反比。水加得越多，雖然越好施工，但硬化後留下的毛細孔越多，強度越低、滲透性越高。Abrams 在 1918 年提出的經驗式至今仍是核心觀念：

$$f'_c = \frac{A}{B^{w/c}}$$

其中 $A$、$B$ 為與材料相關的經驗常數。實務上，結構用混凝土的 w/c 多控制在 0.40 至 0.55 之間。要兼顧「好施工」與「高強度」，現代工程靠的是強塑劑（superplasticizer）——在不加水的前提下大幅提升流動性。

混凝土的彈性模數（modulus of elasticity）$E_c$ 也與強度相關。台灣《混凝土結構設計規範》採用類似 ACI 318 的估算式（常重混凝土）：

$$E_c = 4700\sqrt{f'_c} \quad (\text{MPa})$$

例如 $f'_c = 28$ MPa 時，$E_c = 4700\sqrt{28} \approx 24\,900$ MPa，約為鋼筋彈性模數（$E_s = 200\,000$ MPa）的八分之一。這個比值在分析裂縫、撓度與斷面轉換時非常重要。

鋼筋：補上混凝土最致命的弱點

鋼筋的任務，就是承擔混凝土扛不住的拉力。台灣常用的竹節鋼筋（deformed bar）依規範以降伏強度（yield strength）$f_y$ 分級，常見有 SD280、SD420、SD420W（W 表示具良好銲接性與較嚴格的化學成分管制），數字即為 $f_y$ 的 MPa 值。

鋼筋之所以能與混凝土完美搭檔，靠的是三個物理巧合：

1. 熱膨脹係數幾乎相同：鋼約 $12 \times 10^{-6}/°C$，混凝土約 $10\text{–}12 \times 10^{-6}/°C$。溫度變化時兩者同步伸縮，不會互相撕裂。
2. 混凝土提供鹼性保護：新拌混凝土孔隙液 pH 約 12.5–13，會在鋼筋表面形成緻密的鈍化膜（passive film），阻止生鏽。
3. 握裹力（bond）：竹節的肋紋與混凝土機械咬合，讓力量能在兩者間傳遞。

但這份保護並非永恆。當大氣中的二氧化碳滲入並把混凝土孔隙的 pH 拉低（碳化，carbonation），或氯離子（chloride）擴散到鋼筋表面破壞鈍化膜，鋼筋就開始鏽蝕。鐵鏽體積膨脹可達原體積的數倍，把保護層（concrete cover）撐裂、剝落，露出更多鋼筋——惡性循環。這正是為何台灣對海砂屋（使用未淘洗海砂、氯離子超標）如此戒慎，CNS 規定新拌混凝土水溶性氯離子含量上限為 $0.15\ \text{kg/m}^3$。

骨材：被低估的主角，占了七成體積

骨材通常占混凝土體積的 60% 到 75%，卻最常被忽略。它分為粗骨材（coarse aggregate，多為碎石或卵石，粒徑 > 4.75 mm）與細骨材（fine aggregate，即砂）。骨材的角色不只是「便宜的填料」，它直接決定混凝土的體積穩定性、耐久性與經濟性。

好的骨材要滿足幾個條件：

• 級配良好（well-graded）：大小顆粒搭配得宜，讓小顆粒填入大顆粒的空隙，減少所需的水泥漿量，既省成本又降低收縮。
• 潔淨、堅硬、無有害物質：泥塊、有機物、可溶鹽都會削弱握裹力或引發化學反應。
• 化學穩定：要避免鹼骨材反應（alkali-aggregate reaction, AAR）。某些含活性矽的骨材會與水泥中的鹼起反應生成膨脹性膠體，使混凝土從內部龜裂，俗稱混凝土的「癌症」。

骨材的含水狀態也是現場品管的隱形地雷。骨材有四種含水狀態：全乾、氣乾、面乾內飽和（saturated surface-dry, SSD）、與濕潤。配比設計以 SSD 為基準；若現場砂石較濕，表面多餘的水會混入拌合水，實際 w/c 升高、強度下降。一個負責的工地，會在雨後重新量測骨材含水率並修正加水量——這個看似瑣碎的動作，往往是「同樣配比卻強度落差」的真正原因。

它們如何協同：鋼筋混凝土的力學分工

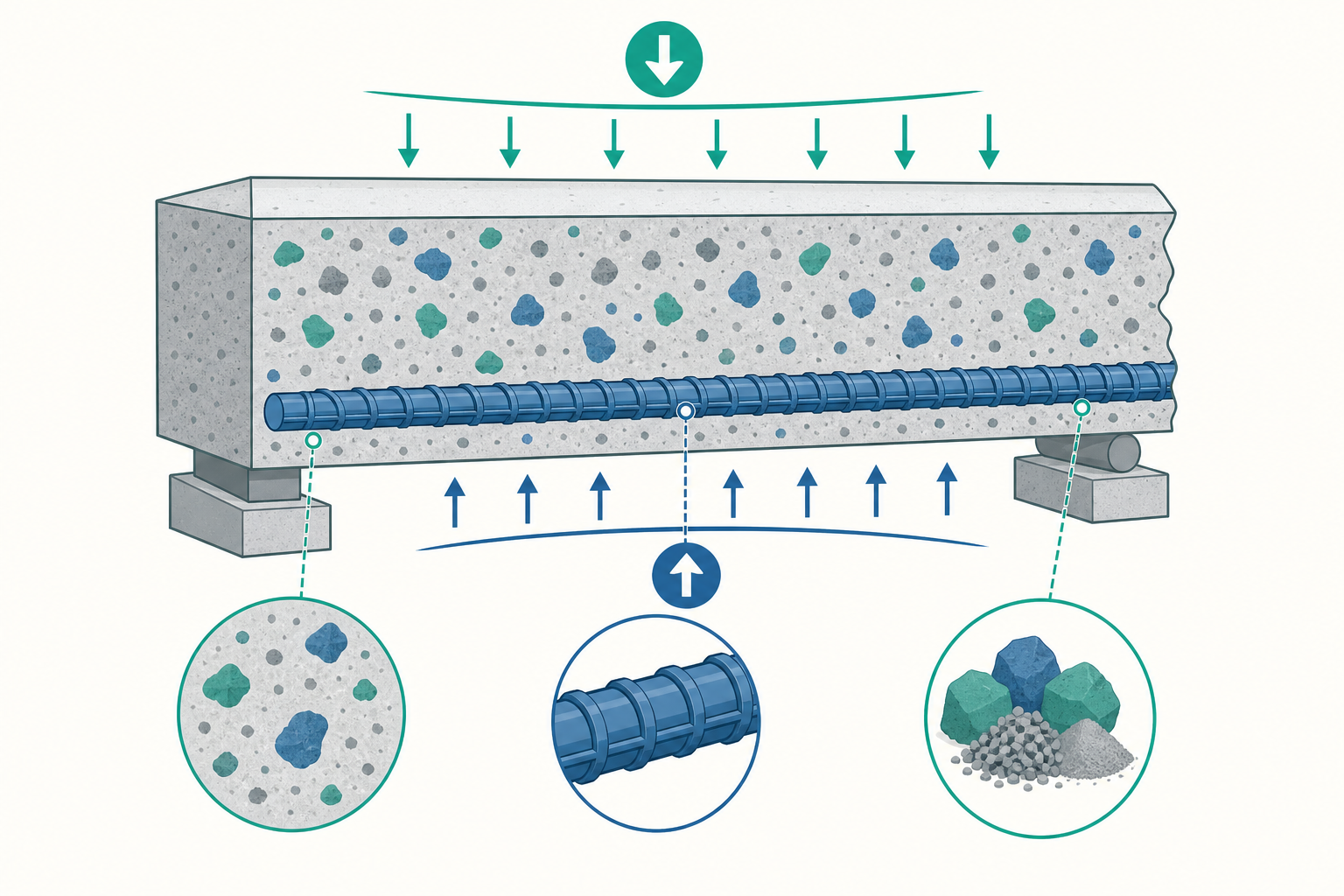

把三者放回梁（beam）裡看：一根簡支梁承受向下載重時，梁的上緣受壓、下緣受拉。設計者於是把鋼筋擺在下緣（受拉側），讓混凝土負責上緣壓力、鋼筋負責下緣拉力。在極限狀態下，工程師假設受壓區混凝土達到 $f'_c$、受拉鋼筋達到 $f_y$，兩者形成一組力偶，這就是 RC 梁撓曲設計的核心。

對抗震尤其關鍵的是韌性（ductility）——結構在破壞前能吸收多少能量。台灣位於環太平洋地震帶，設計哲學是「大震不倒」：允許強震下結構受損、變形，但要靠變形吸收地震能量而不脆性崩塌。要達成這點，必須讓鋼筋先降伏（延性破壞）、避免混凝土壓碎先發生（脆性破壞）。箍筋（stirrup / tie）在此扮演英雄角色：它在梁柱接頭與柱端加密圍束核心混凝土，提供圍壓（confinement），讓混凝土在壓碎後仍能維持承載與變形能力。921 後規範大幅加嚴箍筋間距與彎鉤角度（要求 135° 耐震彎鉤），正是這個教訓的具體化。

看一個例子

某教學大樓走廊的簡支梁，斷面寬 $b = 300\ \text{mm}$、有效深度 $d = 540\ \text{mm}$，使用 $f'_c = 28\ \text{MPa}$、鋼筋 $f_y = 420\ \text{MPa}$（SD420），配置 3 根 D25 鋼筋（每根面積 $507\ \text{mm}^2$）。估算其標稱撓曲強度 $M_n$。

步驟一：鋼筋總面積

$$A_s = 3 \times 507 = 1521\ \text{mm}^2$$

步驟二：由力平衡求受壓區深度 $a$（受拉力 = 受壓力）

混凝土受壓區合力採等值矩形應力塊 $0.85 f'_c \cdot b \cdot a$，與鋼筋拉力 $A_s f_y$ 平衡：

$$a = \frac{A_s f_y}{0.85 f'_c\, b} = \frac{1521 \times 420}{0.85 \times 28 \times 300} = \frac{638\,820}{7140} \approx 89.5\ \text{mm}$$

步驟三：計算標稱彎矩

$$M_n = A_s f_y \left(d - \frac{a}{2}\right) = 1521 \times 420 \times \left(540 - \frac{89.5}{2}\right)$$

$$M_n = 638\,820 \times 495.3 \approx 3.16 \times 10^{8}\ \text{N·mm} \approx 316\ \text{kN·m}$$

步驟四：檢核是否為延性破壞

中性軸深度 $c = a / \beta_1$，$f'_c = 28$ MPa 時 $\beta_1 = 0.85$，故 $c = 89.5 / 0.85 \approx 105\ \text{mm}$。鋼筋應變：

$$\varepsilon_t = 0.003 \times \frac{d - c}{c} = 0.003 \times \frac{540 - 105}{105} \approx 0.0124$$

由於 $\varepsilon_t = 0.0124 > 0.005$，斷面屬拉力控制（tension-controlled），破壞前鋼筋會明顯降伏、產生可見的裂縫與下垂預警，符合耐震設計追求的延性行為。這正是我們希望看到的：結構在崩塌前會「先喊救命」。

重點回顧

• 混凝土抗壓強、抗拉弱（抗拉僅抗壓的 8–15%），所有 RC 設計都圍繞「壓力給混凝土、拉力給鋼筋」展開。
• 水灰比 w/c 是強度與耐久性的主控因子；越低越強越密，但越難施工，現代靠強塑劑兼顧兩者。
• 鋼筋與混凝土能共事，靠相近熱膨脹係數、鹼性鈍化保護、與握裹力；碳化與氯離子會破壞保護膜引發鏽蝕，海砂屋即源於此。
• 骨材占體積 60–75%，級配、潔淨度與化學穩定性（避免鹼骨材反應）決定耐久；現場含水狀態會悄悄改變實際 w/c。
• 台灣抗震設計強調延性：透過箍筋圍束與拉力控制斷面，讓結構「大震不倒」、破壞前有預警。

深入探討（研究所視角）

進入研究所層級，營建材料的探討會從「滿足規範」轉向「理解機制與追求永續」。

第一個前沿是耐久性的數值化壽命預測。 氯離子引致的鋼筋鏽蝕，本質是一個擴散問題，可用 Fick 第二定律建模：

$$\frac{\partial C}{\partial t} = D_{cl} \frac{\partial^2 C}{\partial x^2}$$

其中 $C$ 為某深度的氯離子濃度、$D_{cl}$ 為氯離子擴散係數、$x$ 為距表面深度。透過量測 $D_{cl}$ 並設定鏽蝕臨界濃度，工程師可推估保護層被穿透的「起鏽時間」，進而做服役壽命設計（service-life design）。研究熱點包括時變擴散係數、裂縫對擴散路徑的加速效應、以及結合可靠度分析的機率式壽命評估。

第二個前沿是低碳混凝土與卜作嵐材料（pozzolan）。 水泥生產約占全球人為碳排的 7–8%。研究方向之一是用飛灰（fly ash）、爐石粉（GGBS, ground granulated blast-furnace slag）、矽灰（silica fume）部分取代水泥。這些卜作嵐材料與水化產物氫氧化鈣反應生成額外 C-S-H（卜作嵐反應），不僅減碳，還能細化孔隙、降低滲透性、抑制鹼骨材反應，提升長期耐久性。挑戰在於早期強度發展較慢、養護敏感度高，需在強度發展與碳足跡間最佳化。

第三個前沿是材料與結構行為的跨尺度連結。 從 C-S-H 奈米結構、骨材-漿體界面過渡區（interfacial transition zone, ITZ）的微觀缺陷，一路連到梁柱的巨觀韌性，是多尺度力學（multiscale mechanics）的活躍領域。近年更興起以機器學習從大量配比與試驗資料反推強度與耐久性、加速高性能配比設計；以及自癒混凝土（self-healing concrete，內含可在裂縫處沉澱碳酸鈣的微生物或膠囊）、超高性能混凝土（UHPC，抗壓可達 150 MPa 以上）等新材料。

對土木研究生而言，營建材料不再只是「查表選料」，而是一個橫跨化學、力學、永續與資料科學的交叉戰場——而台灣多震、多濕、多鹽的環境，恰好是檢驗這些研究是否真能落地的最嚴苛實驗室。
