如果不想讓建築「以受傷換取存活」，還有別條路嗎？

入門篇的結尾留下一個耐人尋味的設計哲學：傳統耐震設計刻意讓結構「以可控的方式受損」，靠塑性鉸（plastic hinge）的降伏（yielding）來消耗地震能量。換句話說，我們是用「結構的傷」去換「人命的安全」。這在工程上行得通，也救了無數性命——但它有一個代價：大地震過後，那些進入塑性的梁柱接頭已經永久變形、混凝土爆裂、鋼筋外露，建築雖然沒倒，卻往往修不回去、也不敢再住。2016 年美濃地震後台南、2024 年花蓮地震後的多棟「紅單」建築，正是這種「保住人命、保不住資產」的縮影。

於是當代結構工程提出一個更野心勃勃的問題：我們能不能設計一棟建築，讓主結構在大地震後幾乎毫髮無傷，而把「受傷」的責任，外包給一些可更換、可犧牲的零件？ 這個轉向，把耐震設計從「強度與延性的競賽」推進到「能量管理（energy management）」的新範式。本文假設你已熟悉彎矩、安全係數、強柱弱梁與延性的基本觀念，我們要直接進入這個進階世界：地震力到底怎麼算出來、能量在結構裡如何流動，以及隔震（base isolation）與消能（energy dissipation）如何改寫遊戲規則。

地震力不是「一個數字」，而是一條頻譜

入門篇把地震力 $E$ 當成載重組合裡的一項放進去，但那個 $E$ 從何而來？答案藏在反應譜（response spectrum）裡——這是進階耐震設計真正的起點。

地震不是用固定大小的力推建築，而是用地表的來回加速度「搖」它。一棟建築對搖晃的反應，取決於它自己的自然週期（natural period, $T$）。我們可以把建築理想化成一個單自由度系統（single-degree-of-freedom, SDOF），其運動方程為：

$$m\ddot{u} + c\dot{u} + ku = -m\,\ddot{u}_g(t)$$

其中 $\ddot{u}_g(t)$ 是地表加速度歷時。對同一條地震波，把不同週期 $T$ 的 SDOF 系統各自算出最大反應，再以 $T$ 為橫軸畫出來，就得到反應譜。它告訴我們：週期不同的建築，會「感受」到完全不同強度的地震。

台灣《建築物耐震設計規範及解說》正是以設計反應譜給出設計水平譜加速度係數 $S_{aD}$。結構的基本週期可用經驗公式粗估，例如鋼筋混凝土構架：

$$T \approx 0.07 \, H^{0.75}$$

其中 $H$ 為建築高度（公尺）。一棟 30 公尺高（約 10 層）的 RC 建築，$T \approx 0.07 \times 30^{0.75} \approx 0.07 \times 12.8 \approx 0.90\,\text{s}$。這個週期落在哪個譜值區間，直接決定它要承受多大的地震力。

最終，作用在結構底部的設計地震力（base shear, $V$）可寫成：

$$V = \frac{S_{aD}}{1.4 \alpha_y F_u} \, W$$

其中 $W$ 是建築的有效重量、$F_u$ 是結構系統的韌性容量（ductility capacity）所對應的折減係數、$\alpha_y$ 是起始降伏地震力放大倍數。這條式子有一個深刻的含義值得停下來體會：分母裡的 $F_u$ 愈大（結構愈有延性），設計地震力 $V$ 就愈小。 也就是說，規範允許「比較有延性的建築」用比較小的地震力來設計——因為我們相信它能靠塑性變形把多出來的能量吃掉。這正是入門篇「延性比強度更關鍵」那句話的數學化身。

能量守恆：地震到底丟了多少「能量」進來

要真正理解隔震與消能，必須換一個視角：不看「力」，而看「能量」。地震對結構的能量平衡式可寫成：

$$E_I = E_K + E_S + E_\xi + E_H$$

• $E_I$：地震輸入的總能量（input energy）
• $E_K$：結構的動能（kinetic energy）
• $E_S$：可恢復的彈性應變能（elastic strain energy）
• $E_\xi$：固有黏滯阻尼消耗的能量（inherent damping，鋼筋混凝土約 5%）
• $E_H$：遲滯耗能（hysteretic energy），也就是塑性變形吃掉的能量

地震結束後，$E_K$ 與 $E_S$ 會歸零（結構停止運動、彈性變形回彈），所以輸入的能量最終必須由 $E_\xi + E_H$ 消化掉。傳統設計的困境就在這裡：固有阻尼 $E_\xi$ 很小（5% 左右），於是大部分輸入能量被迫由 $E_H$ 承擔——而 $E_H$ 正是「結構受傷」的能量。受傷愈多，吃掉的能量愈多，建築才得以存活。

進階耐震技術的全部創意，就是設法改寫這個能量分配。我們有兩條根本不同的路：

1. 減少輸入的 $E_I$：別讓那麼多能量進到主結構裡。這是隔震的思路。
2. 增加非破壞性的耗能項：在主結構之外另設專門「吃能量」的裝置，把本該由 $E_H$（梁柱受傷）承擔的能量，轉移給可更換的元件。這是消能的思路。

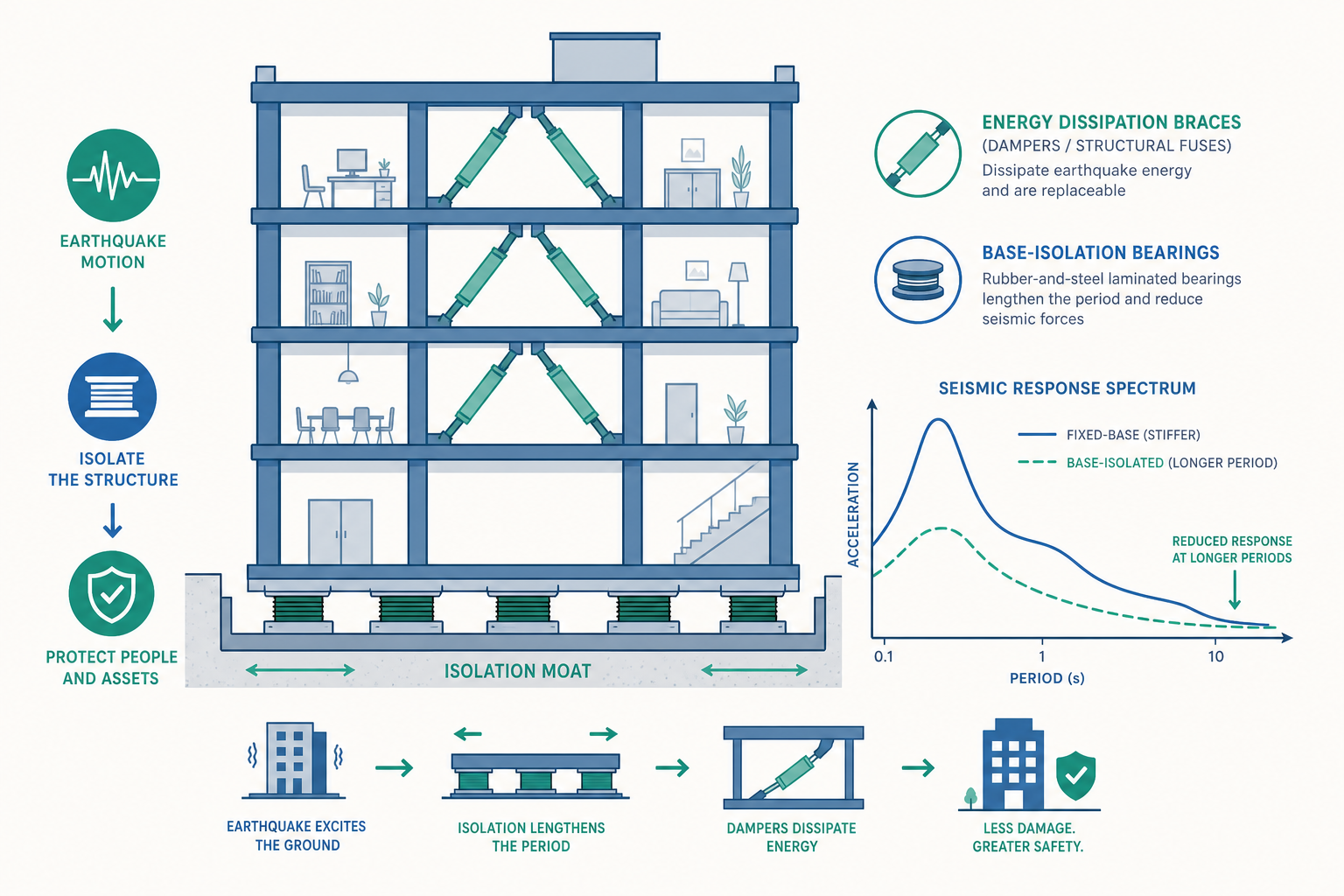

路線一：隔震——把建築「浮」起來

隔震（base isolation）的核心觀念近乎反直覺：不去硬抗地震，而是想辦法讓建築「感受不到」地震。

回到反應譜。短週期的建築（$T$ 小、剛硬）對地震反應劇烈；而週期被拉得很長（$T$ 大、柔軟）的建築，譜加速度會大幅下降。隔震就是在建築與基礎之間，放入一層水平方向極柔、垂直方向極硬的隔震支承（如鉛心橡膠支承，lead rubber bearing, LRB；或摩擦單擺支承，friction pendulum system, FPS），人為地把整棟建築的週期從約 0.5～1 秒，拉長到 2.5～4 秒。

週期一旦拉長，會發生兩件好事：

• 譜加速度下降：上部結構承受的地震力可降到傳統設計的 1/3 到 1/5。
• 變形集中到隔震層：原本要分散在各樓層、靠梁柱受傷來容納的層間位移，現在全部集中在隔震支承的橡膠剪切變形上——而橡膠支承可以承受 30～50 公分的水平位移而不損壞，地震後還能自行回復原位。

摩擦單擺支承的等效週期甚至只由滑動面的曲率半徑 $R$ 決定，與上部結構質量無關：

$$T_{iso} = 2\pi \sqrt{\frac{R}{g}}$$

其中 $g$ 為重力加速度。設計者只要選定曲率半徑，就能「指定」整棟建築的週期——這是傳統結構作夢都做不到的控制力。台北 101、台北市政府部分建築、以及多座捷運場站與醫院都採用了隔震技術。對醫院、資料中心、晶圓廠這類「地震後絕不能停擺」的設施，隔震幾乎是唯一能同時保住結構與內部精密設備的方案。

看一個例子

假設一棟隔震建築有效重量 $W = 50{,}000\,\text{kN}$，採用摩擦單擺支承，滑動面曲率半徑 $R = 2.23\,\text{m}$。

第一步：計算隔震週期。

$$T_{iso} = 2\pi \sqrt{\frac{R}{g}} = 2\pi \sqrt{\frac{2.23}{9.81}} = 2\pi \times 0.477 \approx 3.0\,\text{s}$$

第二步：估算地震力的差異。 假設傳統固定基礎設計時結構週期約 $0.6\,\text{s}$，設計譜加速度係數 $S_{aD} \approx 0.8$；拉長到 $3.0\,\text{s}$ 後，譜加速度係數降到約 $0.18$（長週期段譜值大致與 $1/T$ 成比例衰減）。

固定基礎的底部地震力（暫略折減）約：

$$V_{fixed} \approx 0.8 \times 50{,}000 = 40{,}000\,\text{kN}$$

隔震後：

$$V_{iso} \approx 0.18 \times 50{,}000 = 9{,}000\,\text{kN}$$

第三步：解讀。 上部結構承受的地震力降到原本的約 $9{,}000 / 40{,}000 \approx 23\%$。這不只是省鋼筋——更關鍵的是，上部結構從此可以維持彈性，地震後不需要修。代價是隔震層必須能容納相應的大位移：以 $S_d \approx \dfrac{S_{aD}\,g\,T^2}{4\pi^2}$ 粗估，$0.18 \times 9.81 \times 3.0^2 / (4\pi^2) \approx 0.40\,\text{m}$，因此周邊必須預留約 40～50 公分的「隔震溝（moat）」讓建築自由晃動。這條溝，就是隔震建築在地震時用來「跳舞」的安全空間。

路線二：消能——派出可犧牲的「保險絲」

不是每棟建築都適合隔震（高聳細長的建築、軟弱地盤上的建築都有限制）。第二條路是消能減震（energy dissipation）：在結構內部加裝專門耗能的阻尼器（damper），刻意提高能量平衡式裡的非破壞性耗能。

常見的消能裝置有三類：

• 黏滯阻尼器（viscous damper）：類似汽車避震器，靠流體通過孔口產生阻尼力，出力與速度有關：$F_d = C\,\dot{u}^{\,\alpha}$。它與位移不同相，不會增加結構的尖峰內力，特別適合既有建築補強。
• 金屬降伏阻尼器（metallic / BRB）：如挫屈束制支撐（buckling-restrained brace, BRB），用一段被外管圍束、不會挫屈的鋼芯，讓它在拉壓兩向都穩定降伏耗能。它把入門篇講的「塑性鉸耗能」從梁柱搬到一根可拆換的支撐上。
• 摩擦阻尼器（friction damper）：靠預壓摩擦面滑動耗能。

這些裝置的共同精神，是當代結構工程一個極優雅的概念——結構保險絲（structural fuse）。就像電路裡的保險絲會先燒斷以保護昂貴電器，這些阻尼器被設計成「最先降伏、最先受損」的犧牲品，把地震能量集中吸收在自己身上，從而保護主結構梁柱。地震後，工程師只要更換這些保險絲（拆掉舊 BRB、裝上新的），主結構幾乎原封不動。

我們可以用等效黏滯阻尼比（equivalent viscous damping ratio） $\xi_{eq}$ 來量化消能效益。在反應譜上，阻尼比增加會讓譜值乘上一個阻尼修正係數 $B$：

$$B = \left(\frac{0.05}{\xi_{eq}}\right)^{0.3} \quad (\text{近似})$$

若一棟建築透過加裝阻尼器，把等效阻尼比從固有的 $5\%$ 提升到 $20\%$，則：

$$B = \left(\frac{0.05}{0.20}\right)^{0.3} = (0.25)^{0.3} \approx 0.66$$

也就是地震反應約可降到原本的 $66\%$——這 34% 的削減，全部由阻尼器吃下，主結構因此免於進入嚴重塑性。台北的許多超高層、以及 921 後大量的校舍與醫院補強工程，都採用了 BRB 與黏滯阻尼器。

進階的容量設計：指定每一個構件的「命運」

無論隔震或消能，背後都仰賴一個比入門「強柱弱梁」更全面的思想：容量設計（capacity design）——工程師像導演一樣，事先指定整棟建築在地震下的破壞劇本，確保延性的構件先壞、脆性的破壞模式絕不先發生。

入門篇談過 $\sum M_{nc} \geq 1.2 \sum M_{nb}$，那只是容量設計的一個應用。完整的容量設計要層層往下保護：

1. 指定梁端塑性鉸為唯一的耗能機制（或在新式設計中，改由 BRB／隔震層耗能）。
2. 按塑性鉸實際可能發展的超強彎矩（overstrength moment）反推，確保柱、梁柱接頭、基礎都比這個超強需求更強，因此不會先壞。
3. 特別嚴防剪力破壞——剪力破壞是脆性的、無預警的，必須用「設計剪力大於塑性鉸發展時的剪力」來徹底排除。

這裡有一個常被初學者忽略的細節：鋼筋的實際強度往往比標稱值高（超強，overstrength，常見超強係數約 1.25）。如果工程師天真地用標稱強度去算保護構件，一旦鋼筋實際偏強、塑性鉸發展出更大的力，保護就會失效。所以容量設計刻意用「放大後的超強需求」來設計脆性構件——這是耐震規範裡最容易被誤解、卻最關乎成敗的觀念之一。

重點回顧

• 地震力不是單一數字，而是與結構自然週期 $T$ 相關的反應譜；設計底部地震力 $V = \dfrac{S_{aD}}{1.4\,\alpha_y F_u}W$，延性愈高（$F_u$ 愈大）所需地震力愈小。
• 換用能量視角：地震輸入能量 $E_I$ 最終須由阻尼耗能 $E_\xi$ 與遲滯耗能 $E_H$ 消化，傳統設計被迫讓「結構受傷的 $E_H$」承擔大部分，這正是大震後建築修不回去的根源。
• 隔震藉拉長週期（$T_{iso}=2\pi\sqrt{R/g}$）大幅降低輸入能量與上部地震力，讓主結構維持彈性，代價是隔震層需容納大位移與預留隔震溝。
• 消能用黏滯／BRB／摩擦阻尼器當「結構保險絲」，提高等效阻尼比、優先犧牲可更換元件，保護主結構梁柱。
• 一切的底層邏輯是容量設計：事先指定破壞劇本，按超強需求保護脆性構件，徹底排除無預警的剪力與接頭破壞。

深入探討（研究所視角）

進入研究所或執業現場，你會發現「隔震與消能」遠不只是「裝個橡膠墊或阻尼器」這麼單純，而是一整片仍在快速演進的研究前沿。

從「保命」到「免修」：可恢復性設計（resilient design）。 傳統「大震不倒」只承諾不死人，當代研究則追問：地震後這棟建築要多久能恢復使用（functional recovery）？這催生了自定心系統（self-centering systems），例如後拉預力（post-tensioned）搖擺牆、形狀記憶合金（SMA）配筋——它們在地震中允許接頭張開耗能，地震後卻能靠預力或材料記憶自動回到原位、殘餘變形趨近於零。這把「可恢復性（resilience）」從口號變成可設計、可驗證的性能目標，也是與都市防災、保險、社會韌性直接掛鉤的跨域議題。

非線性歷時分析與設計地震波的選取。 隔震與消能結構是高度非線性的（橡膠支承、摩擦、阻尼器都非線性），無法只靠反應譜的等效靜力法驗證，必須做非線性動力歷時分析，逐步積分求解：

$$\mathbf{M}\ddot{\mathbf{u}} + \mathbf{C}\dot{\mathbf{u}} + \mathbf{F}_s(\mathbf{u},\dot{\mathbf{u}}) = -\mathbf{M}\,\mathbf{1}\,\ddot{u}_g(t)$$

其中恢復力 $\mathbf{F}_s$ 不再是線性的 $\mathbf{K}\mathbf{u}$，而是隨歷史變化的遲滯關係。這時「選哪幾條地震波輸入」本身就是一門學問——必須依場址的危害度分解（hazard deaggregation）挑選並按目標譜縮放真實地震記錄。台灣綿密的強震觀測網（TSMIP/CWA）累積的本土地震波，正是這類分析無可取代的輸入；近斷層地震特有的速度脈衝（velocity pulse）對長週期隔震建築尤其致命，是當前研究的熱點。

多重危害與不確定性下的最佳化。 隔震建築最怕的反而不是設計地震，而是超越設計的最大地震——一旦位移超過隔震溝寬度，建築會撞上擋牆（pounding），瞬間把柔性系統變回剛性，後果可能比沒隔震更糟。因此進階研究把位移容量、餘震序列、土壤—結構互制（soil-structure interaction）一併納入機率化評估，甚至用主動／半主動控制（如 MR 阻尼器、可變剛度系統）讓結構即時調整自身特性。

一個值得你帶走的反思： 隔震與消能讓我們第一次有能力「指定」建築在地震中的行為，幾乎像在編寫一段確定的劇本。但地震本身是極端不確定的自然事件，而每多一分控制力，就多一分「萬一超出設想」的脆弱性與成本。在資源有限的真實世界裡，一棟小學校舍、一座區域醫院、一座半導體晶圓廠，各自該投入多少在「免修」而非僅「不倒」上？這個取捨沒有標準答案，它同時是力學問題、經濟問題，更是關於我們願意為下一代留下怎樣的城市韌性的價值問題——而身為未來的工程師，這正是你手中那支計算筆，真正的重量所在。
