一棟大樓的重量，最後是誰扛住的？

走進台北 101，你會仰望那 508 公尺的鋼骨。但真正讓這棟超高層建築在颱風與地震中屹立不搖的，不是你看得到的塔身，而是埋在地表下、由 380 根鋼筋混凝土基樁構成的基礎系統。每一根樁深入岩盤達 30 公尺以上。

這正是基礎工程（Foundation Engineering）的核心命題：如何把建築物的重量，安全、可靠地傳遞給地層。地表上的結構再精巧，若地底下的基礎承載不了、或沉陷不均勻，整棟建築就會傾斜、開裂，甚至倒塌。1995 年阪神大地震、2016 年台南維冠金龍大樓倒塌，基礎與地盤問題都扮演了關鍵角色。

基礎工程站在「結構工程」與「大地工程（Geotechnical Engineering）」的交會點。它要回答兩個問題：地層能承受多大的力（承載力，bearing capacity）？以及在這個力之下，建築會下沉多少（沉陷量，settlement）？這篇文章帶你認識兩大類基礎——淺基礎與樁基礎——以及它們在台灣這個多地震、多軟弱地盤的環境下如何被設計。

從「淺」到「深」：兩大類基礎

基礎依其埋置深度 $D_f$ 與基礎寬度 $B$ 的比值，大致分為兩類。

淺基礎（Shallow Foundation） 直接把載重傳給接近地表的土層，一般 $D_f / B \le 1$。常見型式包括：

• 獨立基腳（Spread / Isolated Footing）：承接單根柱子的方形或矩形墊塊。
• 聯合基腳（Combined Footing）：兩根以上柱子共用一個基腳，常用於柱距很近、或基地紅線受限時。
• 連續基腳（Strip Footing）：承接牆體載重的長條狀基礎。
• 筏式基礎（Raft / Mat Foundation）：整片鋼筋混凝土板覆蓋整個基地，把所有柱載重平均分散到大面積地層，常用於軟弱地盤或地下室。

深基礎（Deep Foundation） 則穿過上部軟弱土層，把載重傳到深處堅實的承載層（如卵礫石層或岩盤）。最具代表性的是樁基礎（Pile Foundation）。

選擇的邏輯很直觀：當淺層地盤夠堅實、承載力足夠且沉陷可控時，優先用較經濟的淺基礎；當淺層是軟弱黏土或鬆砂、或載重極大（高樓、橋梁）時，才用樁基礎深入地下尋找可靠的承載層。

淺基礎的承載力：Terzaghi 公式

地層能承受多大的壓力？大地工程之父 Terzaghi（1943）提出了極限承載力（ultimate bearing capacity）的經典公式。對一條形基腳：

$$q_u = c\,N_c + q\,N_q + \tfrac{1}{2}\,\gamma\,B\,N_\gamma$$

其中：

• $q_u$：極限承載力（單位面積能承受的最大壓力，kPa）
• $c$：土壤凝聚力（cohesion，kPa）
• $q = \gamma\,D_f$：基礎底面處的有效覆土壓力
• $\gamma$：土壤單位重（kN/m³）
• $B$：基礎寬度
• $N_c,\,N_q,\,N_\gamma$：承載力因數（bearing capacity factors），只與土壤摩擦角 $\phi$ 有關

這三項分別代表三種抵抗來源：凝聚力項（黏土靠分子間的黏結力）、覆土項（基礎旁邊的土重提供圍壓）、寬度項（基礎下方土壤自重產生的摩擦抵抗）。對方形或圓形基腳，還需乘上形狀因數加以修正。

承載力因數隨摩擦角急遽變化。例如 $\phi = 30°$ 時，$N_c \approx 30.1$、$N_q \approx 18.4$、$N_\gamma \approx 15.7$；當 $\phi = 0$（飽和黏土的不排水狀態）時，$N_c = 5.14$、$N_q = 1$、$N_\gamma = 0$，公式簡化為 $q_u = 5.14\,c_u + q$。

實務上不會直接用 $q_u$，而是除以安全係數（Factor of Safety, FS），通常取 $FS = 3$，得到容許承載力：

$$q_{allow} = \frac{q_u}{FS}$$

沉陷：比承載力更常成為控制條件

許多人以為基礎設計的關鍵是「會不會壓垮」，但實務上更常見的控制條件其實是沉陷量（settlement）。地層在不被壓垮的情況下，仍可能因壓密而緩慢下沉。

沉陷分兩類。即時沉陷（immediate settlement） 在載重施加後立即發生，主要是土壤的彈性變形。壓密沉陷（consolidation settlement） 則發生在飽和黏土中——土壤孔隙裡的水被慢慢擠出，需要數月甚至數十年才完成。對正常壓密黏土，壓密沉陷量為：

$$S_c = \frac{C_c}{1 + e_0}\,H\,\log_{10}\!\left(\frac{\sigma'_0 + \Delta\sigma}{\sigma'_0}\right)$$

其中 $C_c$ 是壓縮指數、$e_0$ 是初始孔隙比、$H$ 是壓密層厚度、$\sigma'_0$ 是初始有效應力、$\Delta\sigma$ 是新增應力。

真正危險的往往不是「沉多少」，而是「不均勻沉陷（differential settlement）」。當建築不同部位下沉量不一致，結構會被迫扭曲、產生裂縫。著名的比薩斜塔正是不均勻沉陷的極端案例——基礎下方一側為軟弱黏土，導致塔身傾斜近 4 度。台灣建築技術規則對沉陷量與沉陷差均訂有限值，例如獨立基腳間的沉陷差通常須控制在跨距的 1/300 以內。

樁基礎：當淺層撐不住時

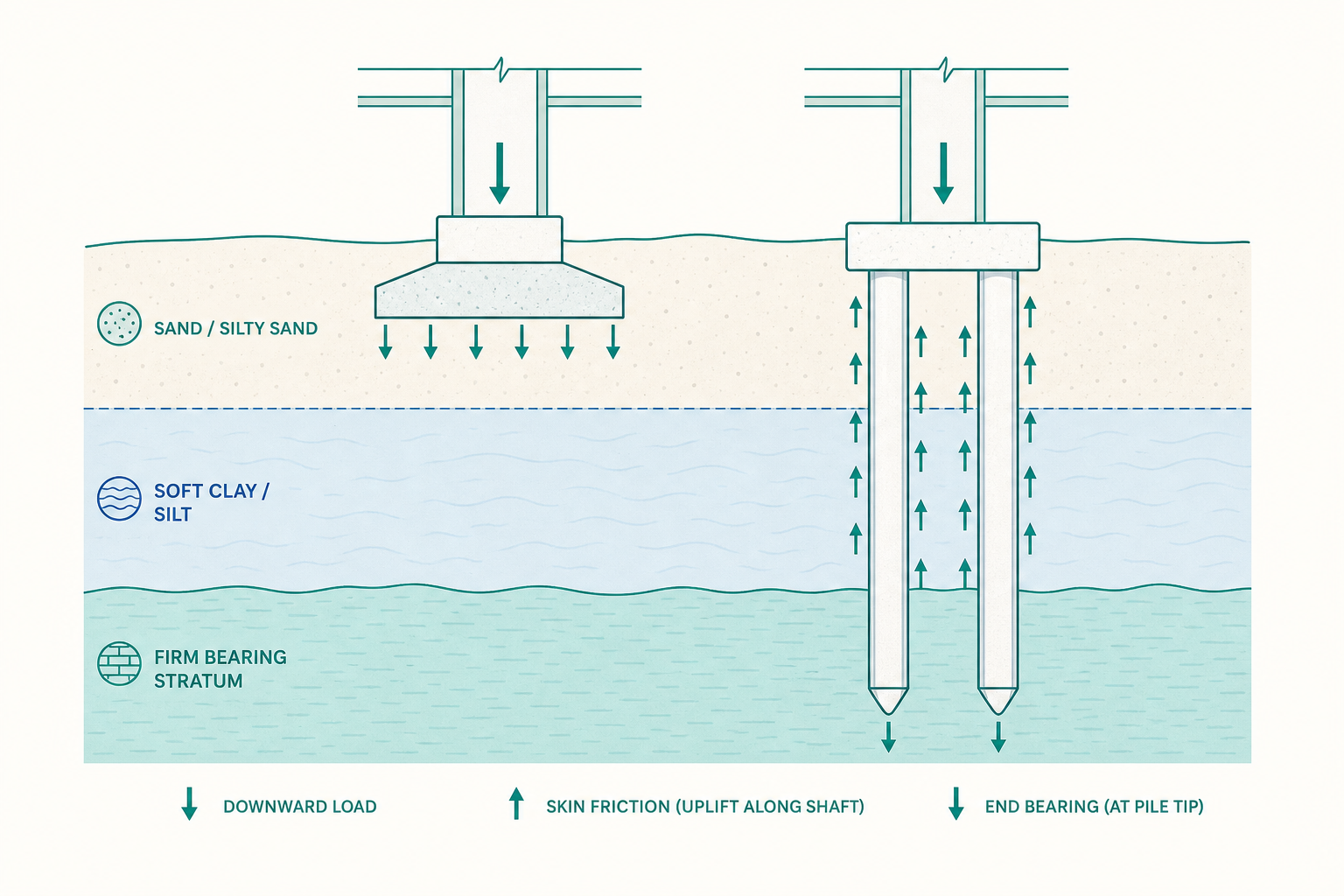

當上部地層軟弱，樁基礎透過兩種機制承載：

$$Q_u = Q_p + Q_s$$

• 端點承載力（end bearing）$Q_p$：樁尖頂在堅實承載層上，像柱子撐在地板。$Q_p = q_p \cdot A_p$，其中 $A_p$ 為樁尖斷面積。
• 樁身摩擦力（skin / shaft friction）$Q_s$：樁身與周圍土壤的摩擦或黏附。$Q_s = \sum f_s \cdot A_s$，其中 $A_s$ 為樁身表面積。

依主要承載機制，樁分為端承樁（end-bearing pile）——主要靠樁尖頂在岩盤或卵礫石層；以及摩擦樁（friction pile）——主要靠樁身與土壤的摩擦，常用於深厚均質黏土中找不到明確承載層時。

按施工方式，台灣常見的有預鑄打入樁（precast driven pile）與場鑄樁（cast-in-place / bored pile）。後者中的全套管基樁（all-casing pile） 與反循環基樁（reverse circulation drilling pile） 因低噪音、低振動，廣泛用於都會區。

值得注意的是負摩擦力（negative skin friction）這個陷阱：若樁周圍的軟弱土層因填土或抽取地下水而下沉得比樁還快，土壤不但不幫忙承載，反而「掛在樁上」往下拉，成為額外載重。在地層下陷嚴重的彰化、雲林沿海地區，這是設計必須慎重考慮的因素。

看一個例子

某辦公大樓柱載重 $P = 1200$ kN，基地土壤為砂土，$\phi = 30°$、$\gamma = 18$ kN/m³、$c = 0$，基礎埋深 $D_f = 1.5$ m。試設計方形獨立基腳的邊長 $B$（取 $FS = 3$）。

步驟一：計算覆土壓力

$$q = \gamma\,D_f = 18 \times 1.5 = 27 \text{ kPa}$$

步驟二：查承載力因數（$\phi = 30°$）

$$N_q = 18.4,\quad N_\gamma = 15.7$$

因 $c = 0$，凝聚力項消失。假設方形基腳 $B = 2.5$ m 試算，套用方形形狀因數（$N_\gamma$ 項乘 0.8）：

$$q_u = q\,N_q + 0.4\,\gamma\,B\,N_\gamma$$ $$q_u = 27 \times 18.4 + 0.4 \times 18 \times 2.5 \times 15.7$$ $$q_u = 496.8 + 282.6 = 779.4 \text{ kPa}$$

步驟三：容許承載力

$$q_{allow} = \frac{779.4}{3} = 259.8 \text{ kPa}$$

步驟四：驗算基礎面積

基礎承受的接觸壓力為：

$$q_{contact} = \frac{P}{B^2} = \frac{1200}{2.5^2} = \frac{1200}{6.25} = 192 \text{ kPa}$$

因 $q_{contact} = 192 < q_{allow} = 259.8$ kPa，承載力檢核通過，$B = 2.5$ m 的方形基腳在承載力上是安全的。實務上還必須進一步驗算沉陷量是否在容許範圍內——在砂土中通常以即時沉陷為主，可用彈性理論或現地 SPT-N 值經驗公式估算。

重點回顧

• 基礎工程的核心是把上部結構載重安全傳給地層，需同時滿足承載力與沉陷兩個條件。
• 淺基礎（基腳、筏基）用於淺層地盤堅實時；樁基礎（深基礎）穿過軟弱層把載重傳到深處承載層。
• Terzaghi 承載力公式 $q_u = cN_c + qN_q + \frac{1}{2}\gamma B N_\gamma$ 由凝聚力、覆土、寬度三項組成，承載力因數只與摩擦角 $\phi$ 有關。
• 實務上不均勻沉陷往往比承載力更難對付，是結構開裂與傾斜的主因。
• 樁基礎承載力 $Q_u = Q_p + Q_s$ 由端點承載與樁身摩擦組成；地層下陷區須警惕負摩擦力。

深入探討（研究所視角）

傳統的承載力與沉陷分析多採容許應力設計法（Allowable Stress Design, ASD），以單一安全係數涵蓋所有不確定性。現代規範則逐步轉向極限狀態設計法（Limit State Design）/ LRFD（Load and Resistance Factor Design），把載重不確定性（載重因數）與地層強度不確定性（抵抗因數 $\phi$）分開處理，使設計可靠度更一致。台灣的「建築物基礎構造設計規範」也朝此方向修訂。

在台灣這個高地震活動帶，基礎設計必須面對土壤液化（soil liquefaction）。當飽和鬆砂受地震反覆剪力作用，孔隙水壓累積使有效應力趨近於零，土壤瞬間失去強度，承載力歸零。1999 年集集地震與 2016 年美濃地震都造成大規模液化、噴砂與建築傾倒。液化潛能常用簡化程序評估循環應力比（Cyclic Stress Ratio, CSR）與循環抵抗比（Cyclic Resistance Ratio, CRR），並以安全係數 $FS_L = CRR / CSR$ 判定。對策包括採用穿越液化層的樁基、地盤改良（如夯實砂樁、灌漿）等。

此外，樁—土—結構互制（Soil-Structure Interaction, SSI） 在地震工程中日益受重視。傳統設計常假設基礎為固定端，但實際上柔性地盤會改變結構的振動週期與受力分布。地震時樁身會承受土壤側向位移帶來的運動互制（kinematic interaction），在土層交界處產生額外彎矩——這在軟弱沖積層深厚的台北盆地特別關鍵。研究前沿正結合有限元素數值模擬、離心機試驗與現地監測資料，建立更精確的非線性 SSI 模型，這也是大地地震工程（geotechnical earthquake engineering）最活躍的研究領域之一。
