為什麼工程師不問「會不會塌」，而是問「在什麼機率下、用什麼方式塌」？

為什麼工程師不問「會不會塌」，而是問「在什麼機率下、用什麼方式塌」？

讀過入門篇後，你大概已經接受一個說法：橋不會塌，是因為背後有人替它計算。但如果你逼問一位結構技師「你能保證這座橋一定不會塌嗎？」，誠實的答案會讓你愣住——他不會說「保證」，他會說「在使用年限內，超過設計極限的機率被控制在一個社會可接受的範圍」。

這不是推託。現代土木工程的核心，早已從「算出一個安全的數字」轉變為「管理一個不確定的系統」。荷載有多大？不確定。材料有多強？不確定。地震什麼時候來、來多大？更不確定。工程師真正在做的事，是把這些不確定性量化，然後設計出一個就算被各種壞運氣同時砸中，也能優雅地、有預警地、不至於瞬間崩潰的系統。這篇文章要帶你看的，正是這套「與不確定性共處」的設計哲學，以及它在台灣這個地震島上長什麼樣子。

從容許應力到極限狀態：設計哲學的世代轉移

入門時你可能學過「安全係數」這個概念：把材料的強度除以一個大於 1 的數字（例如 1.67），剩下的就是你「容許」使用的應力。這叫容許應力設計（Allowable Stress Design, ASD），思路單純——讓工作應力永遠待在材料強度的安全內側。

$$f = \frac{P}{A} \le f_{\text{allow}} = \frac{F_y}{\text{FS}}$$

問題是，這個單一的安全係數把所有不確定性混在一起：它沒有區分「我很確定的恆載（dead load）」和「我很不確定的地震力（seismic load）」。一袋一定壓在樓板上的水泥，跟一場百年難遇的地震，被當成同一種風險來打折，顯然不合理。

於是現代規範改用極限狀態設計（Limit State Design），在台灣與美國體系下稱為載重與抵抗係數設計法（Load and Resistance Factor Design, LRFD）。它的核心方程式長這樣：

$$\sum \gamma_i Q_i \le \phi R_n$$

左邊把每一種荷載 $Q_i$ 乘上各自的荷載係數（load factor） $\gamma_i$——確定的恆載放大得少（如 1.2），不確定的活載或地震力放大得多。右邊把標稱強度 $R_n$ 乘上一個小於 1 的強度折減係數（resistance factor） $\phi$，反映製造、施工與計算模型本身的不確定。

這個轉變的深層意義在於：工程師承認「強度」和「需求」都不是固定的數字，而是兩條機率分佈曲線。所謂安全，是讓「抵抗 > 需求」這件事發生的機率夠高；所謂失效，是兩條曲線重疊的那一小塊尾部面積。LRFD 的各項係數，其實是用可靠度理論（reliability theory）反推校準出來的，目標是把失效機率壓到某個目標可靠度指標 $\beta$（常見約 3.0–3.5，對應的失效機率約在千分之一到萬分之一量級）之下。

載重路徑：力不會消失，它只會找路走

設計哲學談完了，來看一個更直覺、卻常被忽略的觀念：載重路徑（load path）。

任何施加在結構上的力，最終都必須一路傳遞到地基、再傳入大地。重力如此，水平的地震力與風力也如此。一棟建築物能不能站著，不只看每個構件夠不夠強，更看這條傳力路徑有沒有斷點。一個構件再強，只要它的力沒有「下家」可以接，整條路徑就失效。

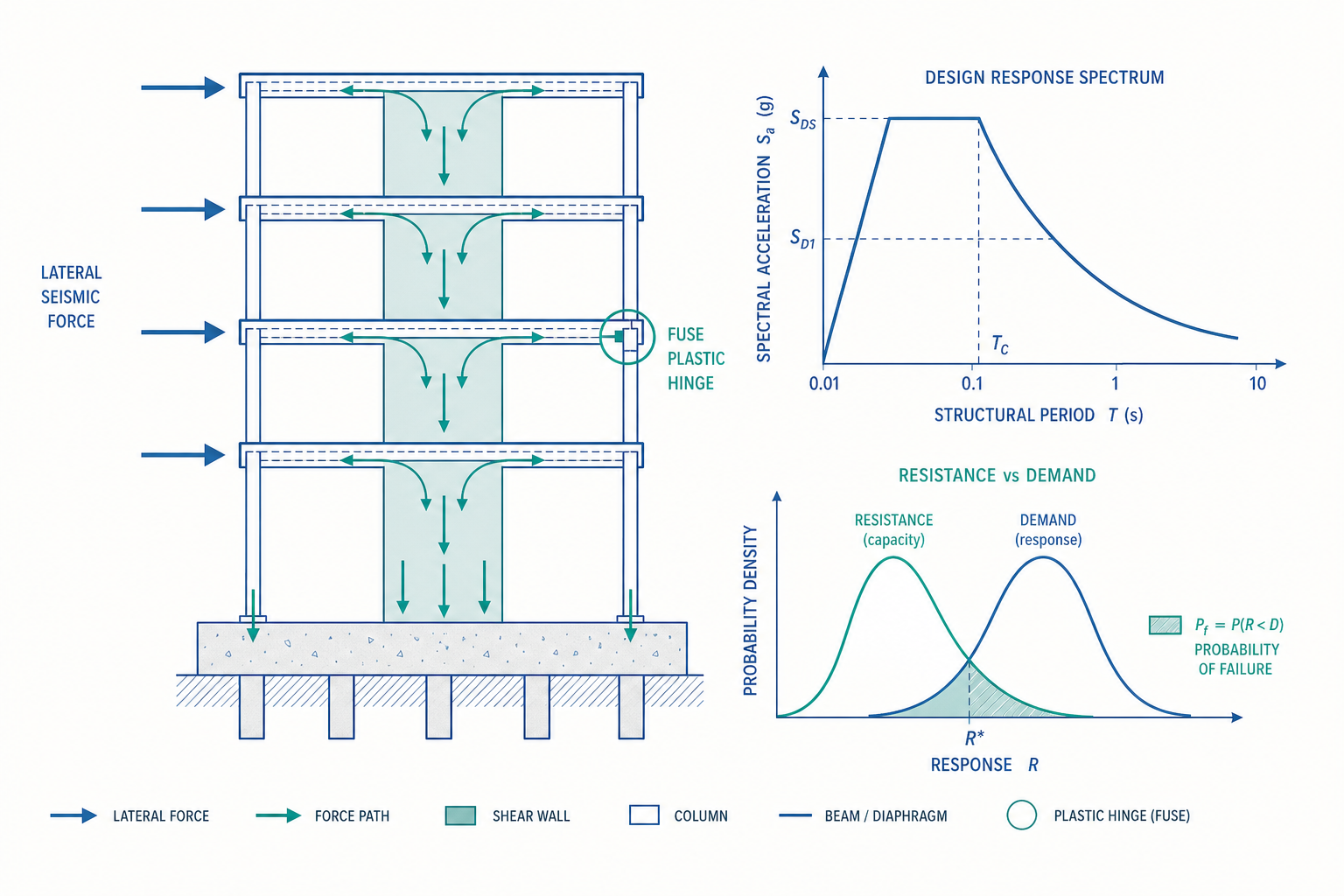

以一棟典型的鋼筋混凝土建築承受地震側力為例，水平力的傳遞路徑大致是：

1. 樓板（diaphragm）收集該樓層的慣性力，像一塊水平的剛性板把力分配出去；
2. 力傳到抗側力系統——可能是剪力牆（shear wall）或抗彎構架（moment frame）；
3. 再沿著牆或柱向下累積，逐層加總；
4. 最後經由基礎（foundation）傳入土壤。

這個觀念解釋了一件外行人常困惑的事：為什麼 1999 年集集地震、2016 年台南美濃地震、2024 年花蓮地震中，倒塌的建築常常是「軟弱底層（soft story）」——一樓被打通做店面或停車場、牆量驟減的房子。原因正是載重路徑在一樓出現了瓶頸：上面幾層的水平力一路累積下來，到了牆最少、勁度最低的一樓，卻沒有足夠的抗側力構件接手，於是變形與破壞全部集中在這一層，形成所謂的弱層機制。力沒有消失，它只是在最脆弱的環節爆發。

韌性設計：我們設計的不是「不壞」，而是「壞得有規矩」

這是入門篇最沒機會講、卻最能體現現代抗震智慧的觀念。

面對大地震，工程師早就放棄「讓結構完全不損壞」的幻想——那樣的結構會貴到沒人蓋得起。取而代之的策略是容許損壞，但控制損壞發生的位置與方式，這就是韌性設計（ductility design）與能力設計法（capacity design）。

核心思想是：在結構中刻意指定某些「保險絲」位置（通常是梁端），讓它們在強震下先進入塑性、像保險絲一樣消耗地震輸入的能量；同時把柱、接頭、基礎等「不能壞的部位」設計得更強，確保破壞不會發生在那裡。台灣與美國規範裡著名的「強柱弱梁（strong column, weak beam）」原則就是這個邏輯——寧可讓梁先彎曲降伏，也不能讓柱先壓垮，因為梁壞了房子還站著，柱壞了整棟就垮了。

衡量「壞得有沒有規矩」的關鍵指標是韌性比（ductility ratio） $\mu$：

$$\mu = \frac{\Delta_u}{\Delta_y}$$

其中 $\Delta_y$ 是結構開始降伏時的變形，$\Delta_u$ 是它在失去承載力前能撐到的最大變形。$\mu$ 越大，代表結構在「降伏之後到真正崩塌之前」還有很長一段可以變形、可以耗能、可以給人逃生的緩衝。一棟脆性的房子 $\mu$ 接近 1——一裂就垮，毫無預警；一棟韌性良好的房子 $\mu$ 可達 4 以上——它會先大幅搖晃、梁端出現裂縫、混凝土剝落，但就是不倒。這也是為什麼抗震規範允許用地震力折減係數把彈性地震力大幅打折設計：折下來的那部分，正是靠韌性與耗能去「吸收」掉的。

看一個例子：用反應譜估算一棟建築的設計地震力

讓我們把上面的觀念落到一個具體計算。假設台北市一棟鋼筋混凝土抗彎構架建築，要估算它的設計基底剪力（base shear）。

第一步，估算結構的基本振動週期 $T$。對抗彎構架，台灣規範採用經驗公式：

$$T = 0.07 \, H^{0.75}$$

設建築高度 $H = 30$ 公尺（約 10 層樓），則：

$$T = 0.07 \times 30^{0.75} = 0.07 \times 12.82 \approx 0.90 \text{ 秒}$$

第二步，從設計反應譜（design response spectrum）讀出對應這個週期的譜加速度係數。反應譜是一條把「地震動強度」對應到「不同週期結構受力大小」的曲線；台北盆地因為深厚的軟弱沉積土層，會對長週期地震波產生場址放大效應（site amplification），使中長週期建築受力被顯著放大——這正是 1985 年墨西哥城地震、以及工程界對台北盆地高度警戒的原因。假設經查規範與微分區資料，此處對 $T \approx 0.9$ 秒得到設計水平譜加速度係數 $S_{aD} = 0.5g$。

第三步，引入韌性。假設此構架韌性容量對應的地震力折減係數 $\,F_u = 4.0$（反映前述靠塑性耗能換來的折減），則設計地震力係數約為：

$$C = \frac{S_{aD}}{F_u} = \frac{0.5}{4.0} = 0.125$$

第四步，算基底剪力。設建築總重（恆載加部分活載）$W = 60{,}000$ kN，則設計基底剪力：

$$V = C \cdot W = 0.125 \times 60{,}000 = 7{,}500 \text{ kN}$$

這 7,500 kN 的水平力，接著要沿著前面說的載重路徑分配到各樓層、傳給剪力牆或構架、最後進地基。注意這個結果同時體現了兩件事：場址放大讓地震力變大（在台北盆地尤甚），而韌性折減又讓我們可以用遠小於彈性地震力的力去設計——前提是，我們必須真的把那個 $\mu \ge 4$ 的韌性透過配筋細節（如梁柱接頭的圍束箍筋）做出來。算得出折減，卻沒做出韌性，是抗震設計最危險的自我欺騙。

從靜態到動態：為什麼真實的地震計算這麼難

上面的反應譜法其實是一種「等效靜力」的簡化——把搖晃的地震用一個等效的水平力代替。但真實的結構在地震中是動態的，它的反應由運動方程式描述：

$$m\ddot{u}(t) + c\dot{u}(t) + k u(t) = -m\ddot{u}_g(t)$$

其中 $m$ 是質量、$c$ 是阻尼、$k$ 是勁度，$u(t)$ 是結構相對位移，$\ddot{u}_g(t)$ 則是地表加速度歷時（也就是地震儀記錄到的那條鋸齒狀曲線）。這條方程式告訴我們：結構的反應不只取決於地震多大，更取決於地震的頻率成分和結構自身週期的關係。當兩者接近，就會發生共振（resonance），反應被急遽放大。

這也是為什麼台北盆地的長週期軟弱土層特別危險——盆地會把地震波的長週期成分放大，而高樓的週期恰好偏長，兩者一拍即合。對重要或複雜的結構（如高層、隔減震、不規則平面），規範會要求做歷時分析（time history analysis），直接把多組真實地震記錄輸入結構模型，一步一步積分求解上面的方程式，看結構在整個搖晃過程中每一刻的反應——這已經遠超手算範圍，要靠有限元素軟體完成。

動手試試

不需要電腦，你也能驗證共振的直覺。找一條約 50 公分的細繩，一端綁個鑰匙圈當擺錘，拿在手上。先慢慢地、隨意地左右晃手——擺錘亂晃，幅度有限。接著刻意調整你晃手的頻率，去配合擺錘「想要」的自然來回節奏（它的自然週期 $T \approx 2\pi\sqrt{L/g}$，對 50 公分的繩約 1.4 秒）。當你的施力頻率對上它的自然週期，只要很小的手部動作，擺錘就會越盪越高。

這就是共振。現在想像那個擺錘是一棟 30 層的大樓、你的手是地震——你就懂了為什麼「地震有多大」從來不是唯一的問題，「它的搖晃節奏有沒有打中這棟樓的週期」同樣致命。工程師選擇基礎隔震（base isolation）來「拉長」建築週期、刻意讓它遠離地震的主要頻率，背後正是這個原理。

重點回顧

• 設計哲學已從容許應力（ASD）演進到極限狀態／LRFD：用各自的荷載係數與強度折減係數，分別量化每種不確定性，本質是把「抵抗 > 需求」管理成一個可靠度問題，而非追求單一安全數字。
• 載重路徑必須連續：力不會消失，只會沿路徑傳到地基；任何斷點或瓶頸（如軟弱底層）都會讓破壞集中爆發，這是台灣多次地震中弱層倒塌的共同主因。
• 韌性設計的目標是「壞得有規矩」：以能力設計法指定保險絲位置（強柱弱梁），用韌性比 $\mu = \Delta_u / \Delta_y$ 衡量降伏後的緩衝；地震力折減正是靠這份韌性換來的。
• 場址效應會放大地震：台北盆地的深厚軟弱土層對長週期波有放大作用，使長週期高樓受力與共振風險顯著上升。
• 真實地震是動態問題：等效靜力法是簡化，重要結構需以運動方程式做歷時分析，關鍵在結構週期與地震頻率成分的匹配關係。

深入探討（研究所視角）

如果你打算往結構工程的研究所走，這篇談的每一個觀念都還有更深的層次等著你。

第一條路是性能基礎耐震設計（Performance-Based Seismic Design, PBSD）。傳統規範本質上是「生命安全」導向的二元判準——大震不倒就算過關。但業主越來越想知道更細的問題：這場地震後，我的建築還能不能立刻使用？修復要花多少錢？要停業幾天？PBSD 把設計目標細分成「立即使用」「生命安全」「避免崩塌」等多個性能等級，並引入機率式的損失評估框架（如 FEMA P-58），把工程問題接到了地震風險與韌性城市的尺度。

第二條路是非線性與數值方法。本文的反應譜法假設結構保持彈性，但韌性設計的精髓恰恰是塑性。要精確掌握結構在強震下逐步降伏、形成塑鉸、勁度退化的過程，必須進入非線性歷時分析與推覆分析（pushover analysis），這背後是有限元素法、材料本構模型與數值積分穩定性的深水區。

第三條路則回到不確定性本身：地震工程的可靠度與機率風險分析。地震危害度分析（PSHA）、易損性曲線（fragility curve）、地震損失模型——這些工具試圖回答本文開頭那個問題：不是「會不會塌」，而是「在什麼機率下、以什麼方式、付出多大代價地塌」。當你能用機率語言描述一座結構的命運，你才真正理解了現代土木工程那份冷靜的謙遜：我們無法消滅不確定性，但我們可以理解它、量化它，並設計出與它共存的系統。
