同樣一根樑，為什麼有的用混凝土、有的用鋼？

同樣一根樑，為什麼有的用混凝土、有的用鋼？

想像你站在一棟興建中的高樓工地前。地下室與低樓層的柱子粗壯厚實，灌的是灰色的鋼筋混凝土（Reinforced Concrete, RC）；但隨著樓層往上爬，結構漸漸換成輕巧的鋼骨（Steel）構架，甚至外露出 H 型鋼的銀色光澤。為什麼同一棟建築要混用兩種材料？為什麼台北 101 用的是鋼骨鋼筋混凝土（SRC）與巨型鋼柱，而你家附近的五層公寓卻幾乎清一色是 RC？

答案藏在這兩種材料「天生的脾氣」裡。混凝土擅長承受壓力卻怕拉力，鋼材剛好相反：拉壓都強，但細長時容易挫屈、遇火會軟化。工程師的工作，就是讀懂材料的個性，再用力學把它們的優點組合起來。這篇文章帶你從材料行為出發，理解 RC 與鋼構為什麼這樣設計，以及在台灣這個多地震、高濕熱的島嶼上，這些選擇又多了哪些考量。

兩種材料的「個性」：抗壓的混凝土，抗拉的鋼

混凝土是水泥、骨材（砂石）與水硬化而成的人造石材。它的抗壓強度（compressive strength）相當可觀，台灣常用的設計強度 $f'_c$ 約落在 21 至 42 MPa（百萬帕，即 N/mm²）之間，高樓的柱子甚至用到 70 MPa 以上的高強度混凝土。但它的抗拉強度卻只有抗壓的約 10%，而且一旦受拉產生裂縫，幾乎瞬間斷裂——這是典型的脆性（brittle）行為。

鋼材則是延性（ductile）材料。一般結構用鋼如 SN490 或 A572 Gr.50，降伏強度（yield strength）$f_y$ 約 350 MPa，且抗拉與抗壓性質幾乎對稱。更關鍵的是，鋼在降伏後不會立刻斷裂，而是能持續變形吸收能量——這個「先變形、後破壞」的特性，在地震工程裡是救命的關鍵。

把兩者放在一起看：

$$ \frac{f_{y,\text{鋼}}}{f'_{c,\text{混凝土}}} \approx \frac{350}{28} \approx 12.5 $$

也就是說，單位面積的鋼能承受的力大約是混凝土的十幾倍。但鋼的單價也遠高於混凝土，且鋼構需要防鏽、防火處理。工程設計從來不是「哪個材料最強」，而是「在這個位置、這筆預算、這種載重下，哪個組合最合理」。

鋼筋混凝土：讓兩種材料各司其職

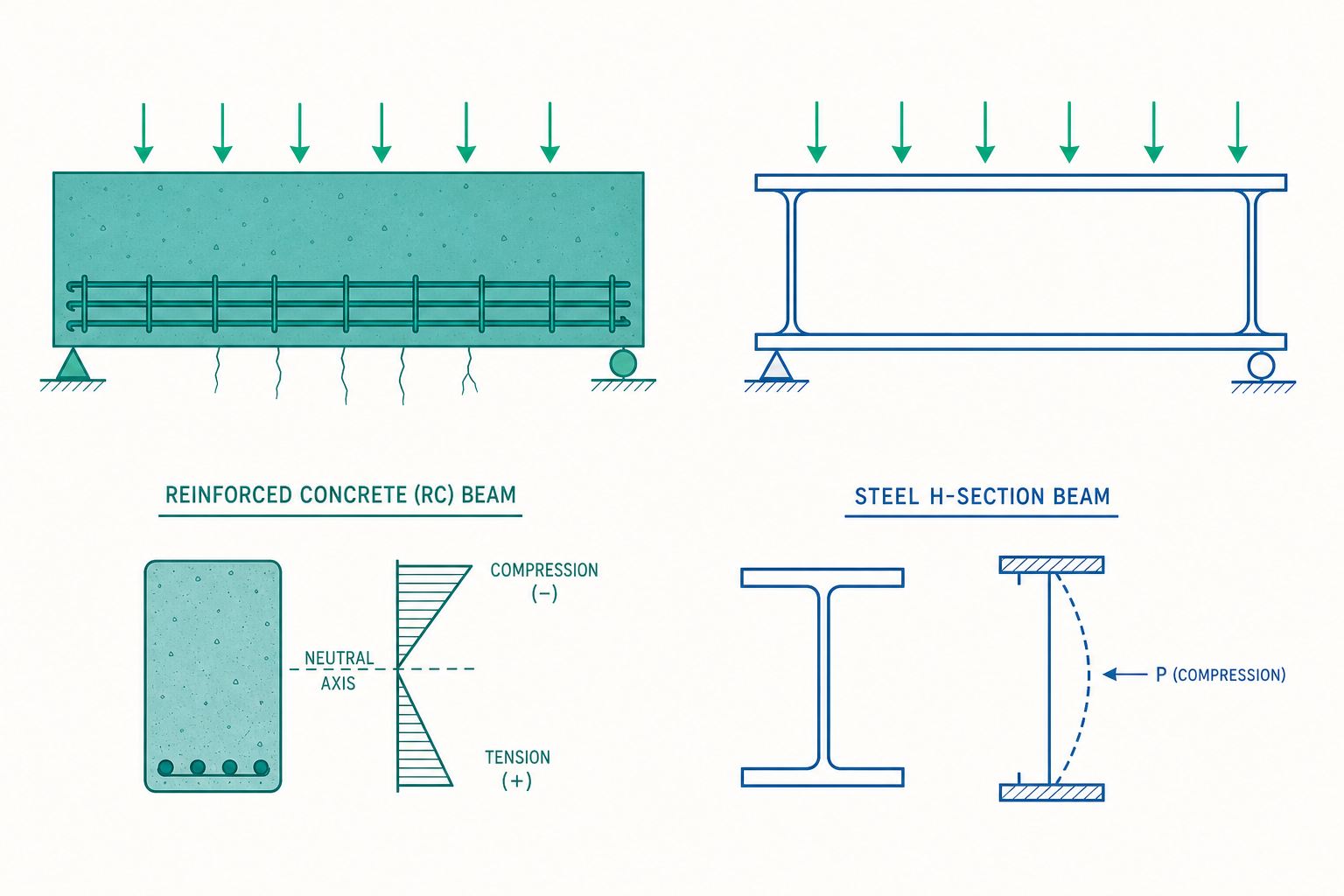

RC 的核心構想優雅得近乎簡單：既然混凝土怕拉、鋼材抗拉，那就把鋼筋（rebar）埋進混凝土受拉的那一側，讓鋼筋去扛拉力、混凝土去扛壓力。

以一根承受向下載重的簡支樑為例，樑的上緣受壓、下緣受拉。所以鋼筋主要配置在樑的底部。當載重增加，下緣混凝土早早就裂開了，但這時拉力已經順利轉移給鋼筋，結構並不會立刻倒塌——混凝土的裂縫在 RC 裡是「正常工作狀態」，而非破壞。

這套機制能成立，靠的是三個物理巧合：

1. 握裹力（bond）：混凝土與鋼筋表面（竹節鋼筋的肋紋）緊密咬合，力才能在兩者間傳遞。
2. 熱膨脹係數相近：鋼約 $12\times10^{-6}/°C$，混凝土約 $10\times10^{-6}/°C$，溫度變化時不會互相剝離。
3. 混凝土的鹼性保護：水泥水化後呈高鹼性（pH 約 12.5），在鋼筋表面形成鈍化膜（passive film），延緩鏽蝕。

RC 樑的彎矩強度可用「等值矩形應力塊」（equivalent rectangular stress block）估算。假設鋼筋降伏、混凝土壓應力均勻分布為 $0.85 f'_c$，由水平力平衡，混凝土壓力區深度 $a$ 為：

$$ a = \frac{A_s f_y}{0.85 f'_c \, b} $$

其中 $A_s$ 為鋼筋總斷面積、$b$ 為樑寬。標稱彎矩強度（nominal moment capacity）則為：

$$ M_n = A_s f_y \left( d - \frac{a}{2} \right) $$

$d$ 是樑的有效深度（從受壓邊緣到鋼筋形心）。這條公式是 RC 設計的基石——它告訴我們，只要知道配多少鋼筋、混凝土多強，就能算出這根樑能扛多大的彎矩。

鋼結構：強度高、自重輕，但要防挫屈與火

鋼構的優勢在於高強度與輕量。同樣承載能力下，鋼樑的斷面遠小於 RC 樑，自重更輕，這對高樓與大跨距（如體育館、橋樑）特別有利——自重越小，地震時被「甩動」的慣性力也越小。此外鋼構是工廠預製、現場螺栓或銲接組裝，施工快、品質穩定。

但鋼構有三個必須正視的弱點：

第一是挫屈（buckling）。鋼材抗壓強度雖高，但細長的鋼柱在壓力下還沒到降伏就可能「彎掉」。歐拉（Euler）臨界挫屈載重為：

$$ P_{cr} = \frac{\pi^2 E I}{(K L)^2} $$

其中 $E$ 為彈性模數（鋼約 200 GPa）、$I$ 為斷面慣性矩、$L$ 為柱長、$K$ 為有效長度係數（兩端鉸接時 $K=1$）。注意分母是 $(KL)^2$——柱越長，臨界載重以平方反比急遽下降。所以鋼柱常做成 H 型或箱型，把材料分布到離形心遠的地方以增大 $I$。

第二是防火。鋼在約 550°C 時強度會掉到常溫的一半，600°C 以上幾乎喪失承載能力。因此鋼構必須包覆防火被覆（如噴塗或防火板），這也是為什麼純鋼結構未必比 RC 便宜的原因之一。

第三是防鏽。鋼暴露在台灣的高濕、沿海鹽霧環境中容易鏽蝕，需要鍍鋅、塗裝或定期維護。

台灣的選擇：為什麼 RC、SRC、SC 各有舞台

台灣位處環太平洋地震帶，加上海島型氣候高溫潮濕，這兩個條件深刻影響了結構選材。

RC：低層至中層建築（約 15 層以下）的主流。混凝土的高剛性能有效抵抗地震時的層間變位，且本身耐火、耐久、造價低、施工技術成熟。台灣絕大多數住宅都是 RC。

鋼骨鋼筋混凝土（SRC, Steel Reinforced Concrete）：在鋼骨外再包覆 RC。鋼骨提供高強度與延性，外圍混凝土提供剛性、防火與防鏽保護，是中高樓層（約 15～40 層）常見的「兩全其美」方案。

鋼結構（SC, Steel Construction）：超高樓、大跨距。台北 101 的核心採用巨型鋼柱搭配 SRC，正是看中鋼構的輕量與延性，能在強震與颱風下提供足夠的韌性與調諧減震空間。

台灣的耐震設計規範要求結構具備「強柱弱樑」（strong column, weak beam）的破壞機制——讓塑性鉸（plastic hinge）優先發生在樑端而非柱端，使建築在大地震中能像被「捏皺」一樣大量變形吸能，而非柱子先壓垮整層樓（軟弱層破壞，soft-story failure）。1999 年集集地震與 2016 年美濃地震中倒塌的建築，許多正是因為一樓開放空間造成軟弱層、或箍筋圍束不足導致柱端脆性破壞。這也是為什麼現行規範特別強調柱的橫向箍筋（hoop）加密與耐震彎鉤（seismic hook，135 度彎鉤）。

看一個例子

假設一根 RC 簡支樑，跨距 $L = 6\,\text{m}$，斷面寬 $b = 300\,\text{mm}$、有效深度 $d = 550\,\text{mm}$。混凝土 $f'_c = 28\,\text{MPa}$，主筋採用 4 根 #8 鋼筋（每根斷面積約 $507\,\text{mm}^2$），$f_y = 420\,\text{MPa}$。我們來估算它的彎矩強度。

鋼筋總斷面積：

$$ A_s = 4 \times 507 = 2028\,\text{mm}^2 $$

壓力區深度：

$$ a = \frac{A_s f_y}{0.85 f'_c \, b} = \frac{2028 \times 420}{0.85 \times 28 \times 300} = \frac{851760}{7140} \approx 119\,\text{mm} $$

標稱彎矩強度：

$$ M_n = A_s f_y \left( d - \frac{a}{2} \right) = 2028 \times 420 \times \left( 550 - \frac{119}{2} \right) $$

$$ M_n = 851760 \times (550 - 59.5) = 851760 \times 490.5 \approx 4.18 \times 10^{8}\,\text{N·mm} \approx 418\,\text{kN·m} $$

設計時還要乘以強度折減係數 $\phi$（受彎控制斷面取 0.9），得設計彎矩強度 $\phi M_n \approx 376\,\text{kN·m}$。

我們再檢查這個配筋是否屬於「拉力控制」（延性破壞）。若鋼筋量過多，混凝土會在鋼筋降伏前先壓碎，造成危險的脆性破壞。設計規範因此規定最大鋼筋比，確保鋼筋先降伏、結構有預警。本例中 $a/d = 119/550 \approx 0.22$，配筋適中，屬於延性設計範圍——這正是耐震結構所追求的「先變形、給警告，再破壞」。

如果同樣的跨距改用鋼樑，可能只需一根 H 型鋼（如 H400×200），斷面高度與 RC 樑相近，但自重大幅降低。代價則是需要額外的防火被覆與接頭設計。兩種方案沒有絕對優劣，端看樓層位置、跨距、預算與耐震需求。

重點回顧

• 混凝土抗壓不抗拉、鋼材拉壓皆強且具延性。RC 把鋼筋埋在受拉側，讓兩種材料各司其職，這是 RC 能成立的核心原理。
• RC 設計以等值應力塊估算彎矩強度，公式 $M_n = A_s f_y (d - a/2)$ 是基礎中的基礎；設計需控制鋼筋比以確保「鋼筋先降伏」的延性破壞。
• 鋼構強度高、自重輕，但須面對挫屈（歐拉公式 $P_{cr} = \pi^2 EI/(KL)^2$）、防火與防鏽三大課題。
• 台灣依樓層與用途選材：低中層用 RC、中高層用 SRC、超高樓與大跨距用鋼構，本質是在剛性、延性、防火、造價間取平衡。
• 耐震設計的靈魂是延性與「強柱弱樑」：讓結構在大震中大量變形吸能，避免軟弱層與柱端脆性破壞。

深入探討（研究所視角）

在研究所層級，RC 與鋼構的行為會進一步走向「非線性」與「能量」的觀點。

性能基礎耐震設計（Performance-Based Seismic Design, PBSD） 已逐漸取代傳統的力量基礎設計。它不再只問「結構撐不撐得住」，而是問「在不同強度地震下，結構達到什麼性能水準」（如立即使用 IO、生命安全 LS、防倒塌 CP）。這需要透過非線性靜力（pushover）或非線性動力歷時分析（nonlinear time-history analysis），追蹤塑性鉸的發展順序與層間位移角（drift ratio）。

塑性鉸與彎矩-曲率關係是核心工具。RC 斷面的延性可用曲率延性比 $\mu_\phi = \phi_u / \phi_y$ 量化（極限曲率對降伏曲率之比）。混凝土受箍筋圍束（confinement）後，其應力-應變曲線的下降段會變得平緩、極限應變大幅提升——Mander 等人提出的圍束混凝土模型即在描述此現象。這解釋了為何耐震柱的箍筋加密如此關鍵：圍束不只是「綁住」混凝土，更是把脆性材料「延性化」的手段。

鋼構的循環行為與低週疲勞則是另一研究熱點。鋼在地震反覆載重下會出現包辛格效應（Bauschinger effect）與應變硬化，銲接接頭可能因應力集中而產生脆性斷裂——1994 年美國北嶺地震與 1995 年日本阪神地震中，大量鋼構抗彎接頭（moment connection）的脆性破壞，直接催生了後續的「狗骨式接頭」（Reduced Beam Section, RBS）設計，刻意削弱樑斷面，引導塑性鉸遠離銲道。

減震與隔震技術進一步把「吸能」獨立出來。消能裝置（如挫屈束制斜撐 BRB、黏滯阻尼器）與基礎隔震（base isolation）讓主結構保持彈性、由專責元件耗散地震能量。台灣已有醫院、學校採用隔震設計，這也呼應了 PBSD 對「震後可立即使用」的高性能需求。

對於有興趣深入的同學，建議延伸閱讀台灣《建築物耐震設計規範及解說》、ACI 318（RC）與 AISC 341（鋼構耐震）等規範，並嘗試以 OpenSees 等開源軟體進行非線性分析，親手「看見」一根樑從彈性、降伏到塑性鉸形成的全過程。當你能在電腦螢幕上看到塑性鉸如何依序綻放、能量如何被結構溫柔地消化掉，混凝土與鋼這兩種看似冰冷的材料，就會展現出它們在地震面前的智慧與韌性。
