為什麼鐵能拉成細絲、玻璃卻一摔就碎？

為什麼鐵能拉成細絲、玻璃卻一摔就碎？

把一根迴紋針掰直、再彎回去，它不會斷；但若把一片玻璃同樣彎折，它幾乎瞬間碎裂成尖銳的碎片。兩者都是固體，外觀甚至同樣冰冷光滑，為什麼力學行為差這麼多？答案不在「材料硬不硬」這種直覺，而在更底層的問題：構成它們的原子，是用什麼方式「牽手」在一起的。

材料科學的核心信念是一條因果鏈：結構（structure）決定性質（property）、製程（processing）塑造結構、而性質又回頭限制可達成的性能（performance）。而這條鏈的最起點，就是原子之間的鍵結（atomic bonding）。鍵結的種類，幾乎一口氣決定了一個材料是會導電還是絕緣、是延展還是脆裂、熔點是高是低。理解鍵結，就是拿到了讀懂所有材料的第一把鑰匙。

鍵結的根源：原子想要的是「穩定」

原子由帶正電的原子核與外圍電子組成。決定化學行為的，主要是最外層的價電子（valence electrons）。自然界有一個樸素的傾向：系統會往位能最低、最穩定的狀態走。對原子而言，最穩定的電子組態通常是填滿外層軌域（類似惰性氣體的八隅體）。

為了達到穩定，原子之間會發生電子的「重新安排」——這就是鍵結的本質。當兩個原子靠近，吸引力（電子與異核之間）與排斥力（電子雲彼此、核與核之間）會競爭，最終在某個平衡距離 $r_0$ 達到位能最低點。我們常用一個簡化的位能函數來描述這種競爭：

$$ E(r) = -\frac{A}{r^n} + \frac{B}{r^m} $$

其中第一項為吸引、第二項為排斥，$m > n$。位能曲線最低點對應的 $r_0$ 就是平衡鍵長，而曲線的深度（鍵能 $E_0$）與曲率（陡峭程度）分別預示了這個材料的熔點與彈性模數（Young's modulus）。曲線越深、越陡，材料越「硬」、熔點越高——這是一個從原子尺度就能預測巨觀性質的漂亮例子。

依電子重新安排的方式不同，主要可分為三種主鍵結（primary bonds）：離子鍵、共價鍵、金屬鍵。它們都涉及價電子的轉移或共享，鍵能落在數百 kJ/mol 量級。本文聚焦其中與材料分類最相關的金屬鍵與共價鍵。

金屬鍵：漂浮的電子海

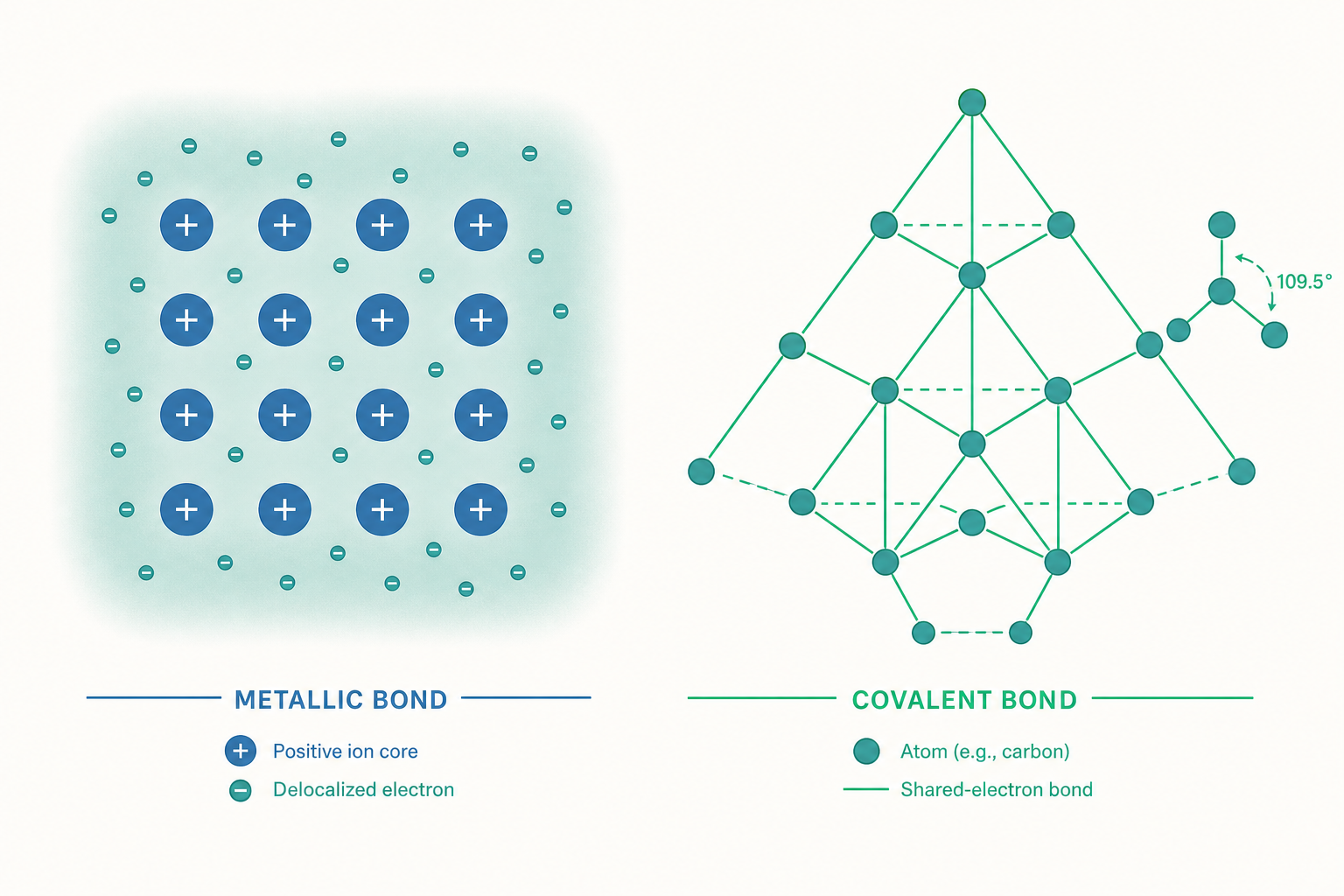

想像把許多金屬原子（如銅、鋁、鐵）聚在一起。金屬原子的特徵是價電子鬆散、容易脫離原子核的束縛。於是它們乾脆把價電子「捐」出來，形成一片在整塊材料中自由流動的電子海（electron sea / electron gas），而失去電子的原子核則規則排列成帶正電的離子，被這片負電的電子海包圍、黏合在一起。

這種「正離子陣列 + 自由電子海」的圖像，一次解釋了金屬幾乎所有的招牌性質：

• 導電與導熱優異：電子可以自由移動，施加電場時立刻形成電流；它們也是熱能的高效載體。
• 延展性（ductility）高：金屬鍵沒有方向性（non-directional）。當原子層之間相對滑動時，電子海會「跟著流動」重新適應新位置，鍵結不會立刻斷裂。這正是迴紋針能反覆彎折不斷的原因——原子面可以滑移（slip），材料因此可被輾壓成箔、抽拉成絲。
• 金屬光澤：自由電子能吸收並再輻射可見光，形成不透明的反光表面。

金屬鍵的「無方向性」是它與共價鍵最關鍵的差異。也因為鍵結不挑方向，金屬原子傾向以最緊密堆積的方式排列（如面心立方 FCC、六方最密堆積 HCP、體心立方 BCC），這為日後理解差排（dislocation）、滑移系統與塑性變形埋下伏筆。

共價鍵：方向分明的電子共享

當兩個原子的價電子吸引力相當、誰也搶不走誰時，它們會選擇共享電子對，形成共價鍵（covalent bond）。最經典的例子是鑽石中的碳：每個碳原子以 $sp^3$ 混成軌域與四個鄰居共享電子，形成嚴格指向四面體頂點、夾角 $109.5^\circ$ 的方向性鍵結。

共價鍵的兩大特徵是強與有方向性（directional）：

• 鍵能極高，使共價固體往往擁有極高熔點與硬度。鑽石是已知最硬的天然材料，正源於碳—碳共價鍵的強度與三維剛性網絡。
• 方向性意味著原子不能隨意滑動。要讓原子層滑移，必須先「打斷」共價鍵，而非像金屬那樣讓電子海平順過渡。這使共價固體傾向於脆性（brittle）——一旦應力超過鍵能負荷，裂縫便沿鍵結迅速擴展。

值得注意的是，鍵結並非非黑即白。許多化合物介於離子與共價之間，可用兩原子的電負度差（electronegativity difference, $\Delta\chi$）來估算離子性比例：

$$ \%\,\text{ionic} = \left[1 - \exp\!\left(-\frac{(\Delta\chi)^2}{4}\right)\right] \times 100\% $$

電負度差越大，鍵結越偏離子性；差為零（同種原子）則為純共價。例如矽（Si）是近乎純共價，氯化鈉（NaCl）則高度離子化，而氧化矽（SiO₂）落在兩者之間。

次鍵結：把分子「黏」在一起的弱力

除了上述主鍵結，還有一類能量低得多（數 kJ/mol 量級）的次鍵結（secondary bonds），又稱凡德瓦力（van der Waals forces）與氫鍵（hydrogen bonding）。它們源於分子內外電荷分布的瞬時或永久不對稱（偶極）。

次鍵結雖弱，卻在高分子（polymer）材料中扮演要角。聚乙烯（polyethylene）的長鏈內部是強共價鍵，但鏈與鏈之間僅靠凡德瓦力維繫。這解釋了為何熱塑性塑膠熔點低、加熱即軟化——加熱只需克服微弱的次鍵結，就能讓分子鏈彼此滑開，而不必打斷主鏈。氫鍵雖屬次鍵結，卻是水的異常高沸點、以及 DNA 雙股能配對又能解開的關鍵。

用鍵結重新理解材料的四大分類

掌握鍵結後，傳統的材料分類就不再只是死記，而是有了內在邏輯：

• 金屬（Metals）：金屬鍵主導。導電導熱、延展、不透明、強而韌。例：鋼、鋁合金、銅。
• 陶瓷（Ceramics）：離子鍵與共價鍵混合。硬、耐高溫、絕緣、但脆。例：氧化鋁（Al₂O₃）、氮化矽（Si₃N₄）。
• 高分子（Polymers）：鏈內共價、鏈間次鍵結。輕、易加工、絕緣、熔點低。例：聚乙烯、聚碳酸酯。
• 半導體（Semiconductors）：以共價鍵為主但鍵能適中，電子需適度激發才導電。例：矽（Si）、砷化鎵（GaAs）。

從「結構—性質—製程—性能」的視角看：陶瓷之所以能當引擎渦輪葉片或刀具塗層，是因為共價/離子鍵賦予的高熔點與硬度（性質）；但同樣的鍵結帶來脆性，使製程必須繞道——無法像金屬那樣鍛造，而要靠粉末燒結（sintering）成形，並在設計上避免承受拉應力，才能發揮性能。鍵結同時是材料的天賦，也是它的限制。

看一個例子

碳是說明「同樣元素、不同鍵結排列、性質天差地別」的最佳教材。

鑽石中，每個碳原子以 $sp^3$ 混成與四個鄰居形成三維共價網絡，方向剛硬、各向同性，造就極高硬度（莫氏硬度 10）與優異導熱，且因價電子全被鍵結鎖死而不導電——它是絕緣體。

石墨中，碳改以 $sp^2$ 混成，在平面內與三個鄰居形成強共價鍵，構成蜂巢狀層片；每個碳剩下一個未參與混成的 $p$ 電子離域於層面，形成類似電子海的可動電子，因此石墨沿層面方向能導電。而層與層之間僅靠凡德瓦力（次鍵結）維繫，極易滑動——這正是鉛筆能在紙上留痕、石墨可作潤滑劑的原因。

同樣是碳原子，僅僅因為鍵結的混成方式與維度不同，就從世界最硬的絕緣體，變成柔軟易剝離的導電潤滑劑。這個對比，把「結構決定性質」這句話講得淋漓盡致。

重點回顧

• 原子鍵結的本質是價電子重新安排以達到位能最低的穩定狀態；位能曲線的深度與曲率，從原子尺度就預示了熔點與彈性模數。
• 金屬鍵＝正離子陣列＋自由電子海，無方向性，造就導電、延展、不透明；原子可滑移使金屬具韌性。
• 共價鍵＝電子共享，強且有方向性，帶來高熔點高硬度，但因不能滑移而傾向脆性。
• 鍵結是連續光譜，可用電負度差估算離子—共價的比例；次鍵結（凡德瓦力、氫鍵）雖弱，卻主宰高分子的加工與熱行為。
• 四大材料分類（金屬／陶瓷／高分子／半導體）的性質差異，根源都在鍵結類型；碳的鑽石與石墨是「鍵結決定一切」的最佳範例。

深入探討（研究所視角）

上述「三種主鍵結」是大學基礎的簡化框架，方便建立直覺，但真實材料遠比這精緻。研究所階段需要意識到幾個關鍵深化方向。

第一，鍵結是連續譜而非離散類別。 真實鍵結幾乎都是混合型。van Arkel–Ketelaar 三角圖以平均電負度為橫軸、電負度差為縱軸，把金屬、離子、共價三種極端鍵結放在三角形的三個頂點，任何化合物都落在三角內部某處。例如 GaAs、ZnS 等化合物半導體就帶有可觀的離子—共價混合特性，其能隙與極性都受此比例調控，這直接關係到光電元件的設計。

第二，定量描述鍵結需要量子力學。 簡化的位能函數只能定性。要真正計算鍵能、能帶結構與電子分布，需借助密度泛函理論（Density Functional Theory, DFT）等第一原理（first-principles）計算。能帶理論（band theory）把「電子海」與「共價共享」統一在同一語言下：金屬的價帶與導帶重疊或部分填充故能導電；絕緣體與半導體有能隙（band gap），差別只在能隙大小。這比「自由電子海 vs 共價共享」的圖像更普適，也是現代材料計算的基礎。

第三，鍵結各向異性決定缺陷與力學行為。 共價鍵的方向性使差排（dislocation）的派爾斯—納巴羅應力（Peierls–Nabarro stress）極高，差排難以移動，材料因此脆；金屬鍵的非方向性讓差排易滑移，賦予塑性。要理解強化機制（固溶強化、析出強化、晶界強化、加工硬化），都必須回到鍵結如何影響差排運動這一層。

第四，從鍵結到尺度橋接（multiscale）。 現代材料設計強調從原子鍵結（Å 尺度）一路推到微觀組織（µm）再到構件性能（m）的跨尺度連結。例如以 DFT 算出介面鍵結能，餵入相場（phase-field）模型預測微觀組織演化，再以有限元素分析構件強度。鍵結是這條尺度鏈的最底層輸入，也呼應材料科學「結構—性質—製程—性能」四面體的精神：唯有理解鍵結，才能在原子層級為宏觀性能下指令。

進一步閱讀可從 Callister《Materials Science and Engineering: An Introduction》的鍵結章節入門，再進入 Ashby & Jones《Engineering Materials》理解鍵結與設計選材的連結，最後以固態物理（如 Kittel）與計算材料學銜接量子層級的嚴謹描述。
