為什麼同樣是固體，銅導電、玻璃絕緣、矽卻能「開關」電流？

把一根銅線、一片玻璃和一塊矽晶圓並排放在桌上，它們看起來都是「不會動的固體」。但只要接上電池，差異立刻浮現：銅幾乎毫無阻力地讓電流通過，玻璃完全不導電，而矽則處在一個微妙的中間地帶——平常不太導電，可是只要摻入微量雜質、加上閘極電壓，就能在「導通」與「截止」之間切換。這種切換能力，正是整個半導體產業、甚至現代資訊文明的物理基礎。

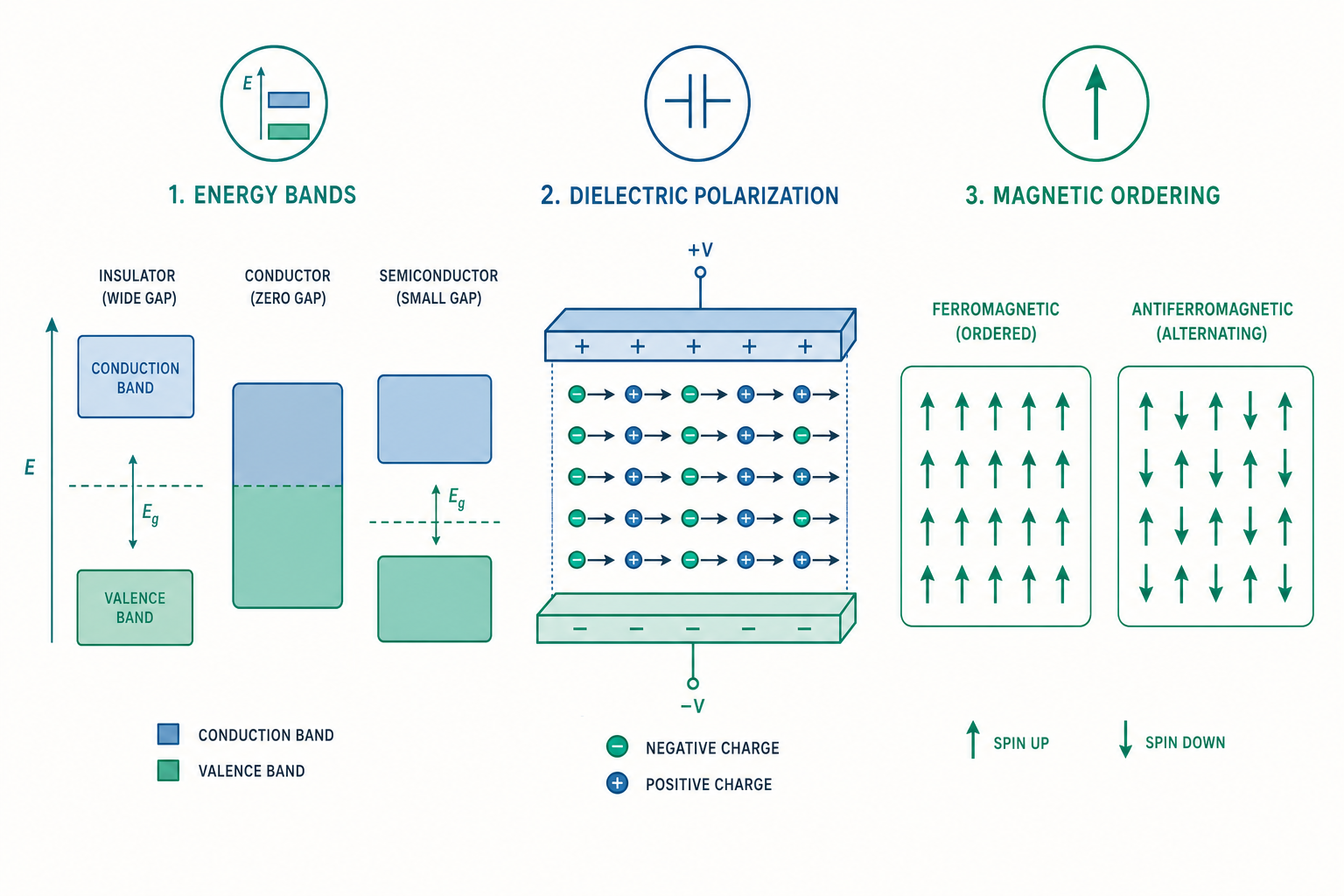

材料科學要回答的問題是：為什麼會這樣？ 答案不在於原子「是哪一種」這麼表面，而在於電子在固體中如何被排列、如何被允許移動。導電、介電（絕緣）與磁性，這三類看似不同的電子與功能材料行為，其實都源自同一套底層邏輯——電子的能階結構與自旋排列。理解這套邏輯，才能從「背材料性質表」升級到「設計材料」。

能帶理論：導體、半導體與絕緣體的分水嶺

要理解導電行為，必須先放下「電子繞著原子轉」的孤立原子圖像。當大量原子聚集成晶體，原本離散的原子能階會因為彼此交疊而展寬成能帶（energy band）。其中由價電子佔據的稱為價帶（valence band），上方允許電子自由移動的稱為導帶（conduction band），兩者之間若存在電子無法佔據的能量區間，就是能隙（band gap，$E_g$）。

一個材料導不導電，關鍵就在能隙的大小，以及費米能階（Fermi level）落在哪裡：

• 導體（金屬）：能隙為零，或導帶與價帶重疊。費米能階落在能帶內部，電子稍受電場就能進入鄰近的空能階移動。銅的 $E_g \approx 0$，因此導電率極高。
• 絕緣體：能隙很大（通常 $E_g > 4\ \text{eV}$）。常溫下熱能 $k_BT \approx 0.025\ \text{eV}$ 遠不足以把電子從價帶激發到導帶，幾乎沒有自由載子。鑽石（$E_g \approx 5.5\ \text{eV}$）與玻璃即屬此類。
• 半導體：能隙適中（矽 $E_g \approx 1.12\ \text{eV}$、砷化鎵 GaAs $E_g \approx 1.42\ \text{eV}$）。常溫下有少量電子被熱激發跨越能隙，導電率介於兩者之間，且對溫度、雜質、光照都高度敏感——這正是它「可被設計」的根源。

載子被熱激發跨越能隙的機率正比於波茲曼因子 $\exp\!\left(-\dfrac{E_g}{2k_BT}\right)$，因此半導體的本徵載子濃度隨溫度上升而急遽增加，這也是為什麼半導體的電阻會隨溫度升高而下降（與金屬相反）。

摻雜：用百萬分之一的雜質改寫導電性

純矽（本徵半導體）的載子濃度太低，實用價值有限。半導體工程的核心魔法是摻雜（doping）：刻意加入微量雜質原子，精準調控載子的種類與濃度。

• n 型摻雜：在矽（四價）中加入磷或砷（五價）。每個雜質原子多出一個價電子，極易被激發到導帶，成為電子這種多數載子。
• p 型摻雜：加入硼（三價）。每個雜質原子少一個價電子，在價帶留下一個電洞（hole），電洞像帶正電的載子一樣參與導電。

摻雜濃度的威力在於它的「槓桿比」極大。矽的原子密度約 $5 \times 10^{22}\ \text{cm}^{-3}$，而典型摻雜濃度可低至 $10^{15}\ \text{cm}^{-3}$——也就是說，每千萬個矽原子才換掉一個，導電率卻能改變好幾個數量級。當 n 型與 p 型材料接合，形成 p-n 接面（p-n junction），就構成了二極體、電晶體、太陽能電池與 LED 的基本單元。整個積體電路產業，本質上就是在一片矽晶圓上，用光刻與佈植技術精確排布上億個這樣的接面。

導電性的定量描述為 $\sigma = n q \mu$，其中 $n$ 是載子濃度、$q$ 是電荷、$\mu$ 是載子遷移率（mobility）。摻雜主要調控 $n$，而 $\mu$ 則與晶格散射、雜質散射有關——這就是為什麼遷移率高的 GaAs 適合高頻元件，而矽則勝在成本與成熟製程。

介電材料：不導電卻能「儲存」電場的功能

如果說導體的價值在於讓電流通過，介電材料（dielectric）的價值恰恰相反——它不導電，卻能在電場中發生極化（polarization），從而儲存電能。這是電容器（capacitor）的工作原理。

在外加電場下，介電質內部的正負電荷中心發生微小相對位移，產生感應偶極矩。這種響應能力以相對介電常數 $\varepsilon_r$（也稱介電係數）衡量。平行板電容器的電容量為：

$$C = \varepsilon_r \varepsilon_0 \frac{A}{d}$$

其中 $\varepsilon_0$ 是真空介電常數、$A$ 是板面積、$d$ 是間距。要在有限體積內儲存更多電荷，就需要高 $\varepsilon_r$ 的介電材料。普通陶瓷 $\varepsilon_r$ 約數十，而鈦酸鋇（BaTiO$_3$）這類鐵電陶瓷可達數千，是多層陶瓷電容器（MLCC）的主力材料——一支智慧型手機裡就有上千顆 MLCC。

介電材料中有一個特別的子類——鐵電材料（ferroelectric），如 BaTiO$_3$、PZT（鋯鈦酸鉛）。它們即使在沒有外加電場時也保有自發極化，且極化方向可被電場翻轉，呈現電滯回線（hysteresis loop）。這類材料同時具備壓電性（piezoelectricity）：機械應力會產生電壓、電壓也會產生形變，因此被廣泛用於超音波探頭、噴墨頭、精密致動器與感測器。

反過來，在積體電路微縮的脈絡下，工程師有時需要的是低介電常數（low-k）材料，用來降低金屬導線間的寄生電容與串擾；以及高介電常數（high-k）閘極氧化層（如 HfO$_2$），用來取代過薄而漏電的 SiO$_2$。同一套介電物理，在不同應用裡指向完全相反的設計目標。

磁性材料：電子自旋的集體舞蹈

導電與介電講的是電子的「電荷」自由度，磁性則來自電子的另一個自由度——自旋（spin）與軌道角動量所產生的磁矩。材料的磁性行為，取決於這些原子磁矩如何相互排列：

• 抗磁性（diamagnetism）：所有電子成對、淨磁矩為零，外加磁場時產生微弱反向磁化。幾乎所有物質都有，但很弱。
• 順磁性（paramagnetism）：有未成對電子、存在固有磁矩，但因熱擾動而隨機取向，外加磁場時略微順向排列。
• 鐵磁性（ferromagnetism）：相鄰原子磁矩透過交換作用（exchange interaction）強烈耦合，自發平行排列，即使移除外場仍保有磁化。鐵、鈷、鎳是典型代表。
• 反鐵磁與亞鐵磁（antiferromagnetism / ferrimagnetism）：相鄰磁矩反平行排列；若兩方向磁矩不相等而留下淨磁化，即為亞鐵磁，磁鐵礦（Fe$_3$O$_4$）與鐵氧體（ferrite）屬此類。

鐵磁材料存在一個臨界溫度——居里溫度（Curie temperature，$T_C$）。超過 $T_C$，熱擾動勝過交換作用，鐵磁性消失退化為順磁性。鐵的 $T_C \approx 770^\circ\text{C}$，這也解釋了為何加熱到夠高溫的磁鐵會失去磁性。

實務上，磁性材料常依「矯頑力（coercivity，$H_c$）」分為兩大陣營，這個區分直接對應應用：

• 軟磁材料（soft magnetic）：低矯頑力、易磁化也易去磁，磁滯損耗小。用於變壓器鐵芯、馬達、電感，例如矽鋼片、坡莫合金（Permalloy）、鐵氧體。
• 硬磁材料（hard magnetic）/ 永久磁鐵：高矯頑力，磁化後難以去磁。用於永久磁鐵、馬達轉子、硬碟，例如釹鐵硼（Nd$_2$Fe$_{14}$B）、鋁鎳鈷（AlNiCo）。釹鐵硼是目前能量積最高的商用永磁，是電動車馬達與風力發電機的關鍵材料。

值得一提的是磁滯回線（B-H loop）所圍的面積，正比於一個磁化循環中損耗的能量。變壓器在 50/60 Hz 下反覆磁化，每秒損耗數十次，因此鐵芯材料必須是「瘦長」回線的軟磁；永久磁鐵則要「肥胖」回線的硬磁。同一張 B-H 圖，就把結構、性質與應用串成一條線。

看一個例子：從砂子到電腦記憶體

讓我們追蹤一個橫跨三種功能材料的真實案例——電腦的運作如何同時仰賴導電、介電與磁性材料。

中央處理器（CPU）的核心是矽基電晶體。一片高純度單晶矽（本徵半導體）經過離子佈植摻雜，形成數十億個 n 型與 p 型區域，組成 MOSFET 電晶體。電晶體的閘極下方，是一層極薄的高介電常數氧化鉿（HfO$_2$）介電層——它必須夠絕緣以防漏電，又要有高 $\varepsilon_r$ 以維持足夠的閘極控制力。電晶體之間，則由銅導線（金屬導體）連接，導線間填充 low-k 介電材料以降低串擾。

資料儲存則動用磁性材料：傳統硬碟（HDD）將位元寫入硬磁薄膜的磁化方向，讀取頭利用巨磁阻（GMR）效應感測微弱磁場變化——這項基於電子自旋的發現，使儲存密度提升數個數量級，並獲得 2007 年諾貝爾物理獎。而新興的 MRAM（磁阻式隨機存取記憶體）更直接用磁性穿隧接面儲存資料，兼具非揮發性與高速度，是「自旋電子學（spintronics）」走向實用的代表。

從一把砂子（SiO$_2$）出發，經由純化、長晶、摻雜、沉積介電層、佈線、整合磁性儲存——一台電腦正是導電、介電與磁性三類電子材料協同運作的結晶。結構決定能帶與自旋排列，能帶與自旋決定性質，製程把這些性質精準佈置在奈米尺度，最終呈現為運算與記憶的性能。

重點回顧

• 能帶與能隙是導電行為的分水嶺：導體能隙為零、絕緣體能隙大、半導體能隙適中（矽約 1.12 eV）；半導體電阻隨溫度上升而下降，與金屬相反。
• 摻雜以極小代價改寫導電性：n 型（加五價元素，多電子）與 p 型（加三價元素，多電洞）形成 p-n 接面，是所有半導體元件的基礎；$\sigma = nq\mu$。
• 介電材料靠極化儲存電能：高 $\varepsilon_r$ 用於電容器（如 BaTiO$_3$）；鐵電材料兼具壓電性；積體電路同時需要 high-k 閘極與 low-k 佈線介電質。
• 磁性源自電子自旋的集體排列：鐵磁、反鐵磁、亞鐵磁取決於交換作用；超過居里溫度鐵磁性消失。
• 矯頑力區分軟磁與硬磁：軟磁（低損耗）用於鐵芯與馬達，硬磁（如釹鐵硼）用於永久磁鐵與儲存，B-H 回線面積即磁滯損耗。

深入探討（研究所視角）

在更進階的層次，本文的圖像會被進一步精緻化與挑戰。

能帶結構的量子起源。 能帶並非經驗規則，而是布洛赫定理（Bloch's theorem）在週期性位能下的必然結果。電子波函數寫成 $\psi_k(r) = u_k(r)\,e^{ik\cdot r}$，其能量–動量關係 $E(k)$ 形成色散曲線。能隙的「直接（direct）」與「間接（indirect）」之分至關重要：GaAs 為直接能隙，電子–電洞復合可直接放光，故適合 LED 與雷射；矽為間接能隙，發光效率極低，這也是矽光子學長年的根本挑戰。載子的有效質量 $m^* = \hbar^2 \big/ \dfrac{d^2E}{dk^2}$ 由能帶曲率決定，直接影響遷移率與元件速度。

磁性的微觀機制與交換作用。 鐵磁性的根源是量子力學的交換作用，海森堡模型以 $H = -\sum_{ij} J_{ij}\, \mathbf{S}_i \cdot \mathbf{S}_j$ 描述：$J > 0$ 傾向鐵磁排列、$J < 0$ 傾向反鐵磁。為什麼鐵磁材料在巨觀上不一定處處磁化？因為材料會自發分割成磁域（magnetic domains）以降低退磁能，磁化過程其實是磁域壁（domain wall）移動與磁矩轉動的競爭——這正是矯頑力的微觀來源。

自旋電子學與新興方向。 傳統電子學只利用電荷，自旋電子學則同時操控自旋自由度。除了 GMR 與 MRAM，當前研究熱點包括：自旋–軌道耦合驅動的自旋流（spin current）、拓樸保護的磁性結構斯格明子（skyrmion）作為超低能耗儲存單元、以及反鐵磁自旋電子學（利用反鐵磁的超快動力學與抗外場干擾特性）。在介電領域，多鐵性材料（multiferroics）同時具備鐵電與鐵磁序，理論上能以電場操控磁性、以磁場操控極化，是低能耗記憶體的長期目標。

研究方法層次。 表徵這些性質需要跨尺度工具：能帶結構以角解析光電子能譜（ARPES）量測、第一原理計算（DFT）預測；磁域以磁光克爾顯微鏡（MOKE）或勞侖茲電子顯微鏡觀察；介電與鐵電性質以阻抗頻譜與 P-E 回線量測。研究所階段的核心訓練，正是把「結構–性質–製程–性能」這條主線，從唯象描述推進到能用量子理論預測、用先進製程實現、並以精密儀器驗證的封閉迴路。
