為什麼摔破的是杯子，不是湯匙？

為什麼摔破的是杯子，不是湯匙？

清晨你不小心把陶瓷馬克杯碰落地面，「鏘」一聲它碎成好幾片；但同一時間掉下去的不鏽鋼湯匙，只是彈了兩下、頂多留個凹痕。同樣是常見的材料，為什麼陶瓷會「碎」、金屬會「凹」？這個日常差異，正是材料科學裡最根本的一條分水嶺——脆性（brittleness）與延性（ductility）的對比。

但如果陶瓷只是「易碎」，人類為什麼還要費盡心思去用它？答案在於，正是讓陶瓷易碎的那套原子鍵結，同時也賦予它金屬望塵莫及的能力：耐極高溫、抗氧化、耐磨、絕緣、抗腐蝕。從火箭引擎的隔熱瓦、人工髖關節、到你手機裡的電容器，陶瓷無所不在。理解陶瓷，就是理解「為什麼一種材料的弱點與強項，往往是同一件事的兩面」。

陶瓷是什麼？從鍵結談起

材料科學通常把固體材料分成三大家族：金屬（metals）、陶瓷（ceramics）與高分子（polymers）。陶瓷指的是金屬元素與非金屬元素（最常見是氧、氮、碳）所組成的無機、非金屬化合物，例如氧化鋁 $\text{Al}_2\text{O}_3$、氮化矽 $\text{Si}_3\text{N}_4$、碳化矽 $\text{SiC}$、二氧化鋯 $\text{ZrO}_2$。傳統陶瓷（磚瓦、陶器、玻璃）以矽酸鹽為主；先進陶瓷（advanced ceramics）則是經過精密設計、用於工程與電子的高純度材料。

陶瓷的一切特性，幾乎都可以回推到它的原子鍵結。金屬靠的是「金屬鍵」——價電子像海洋般共享，原子層之間可以相對滑動而不斷裂；這正是金屬能被敲打成薄片、抽拉成細絲的原因。陶瓷則由離子鍵（ionic bond）與共價鍵（covalent bond）主導，這兩種鍵都有明確的方向性與電荷配對要求。

這個差別至關重要。在離子晶體裡，正離子（如 $\text{Al}^{3+}$）與負離子（如 $\text{O}^{2-}$）規則交錯排列。一旦某一原子面想要滑移，原本相鄰的異號離子就會被推到同號離子旁邊，強烈的靜電排斥讓滑移幾乎無法發生。共價鍵更是如此——鍵結方向固定，稍一錯位鍵就斷了。結果就是：陶瓷裡幾乎沒有可自由移動的差排（dislocation），原子層「動彈不得」。

脆性的本質：差排動不了，裂縫就接管

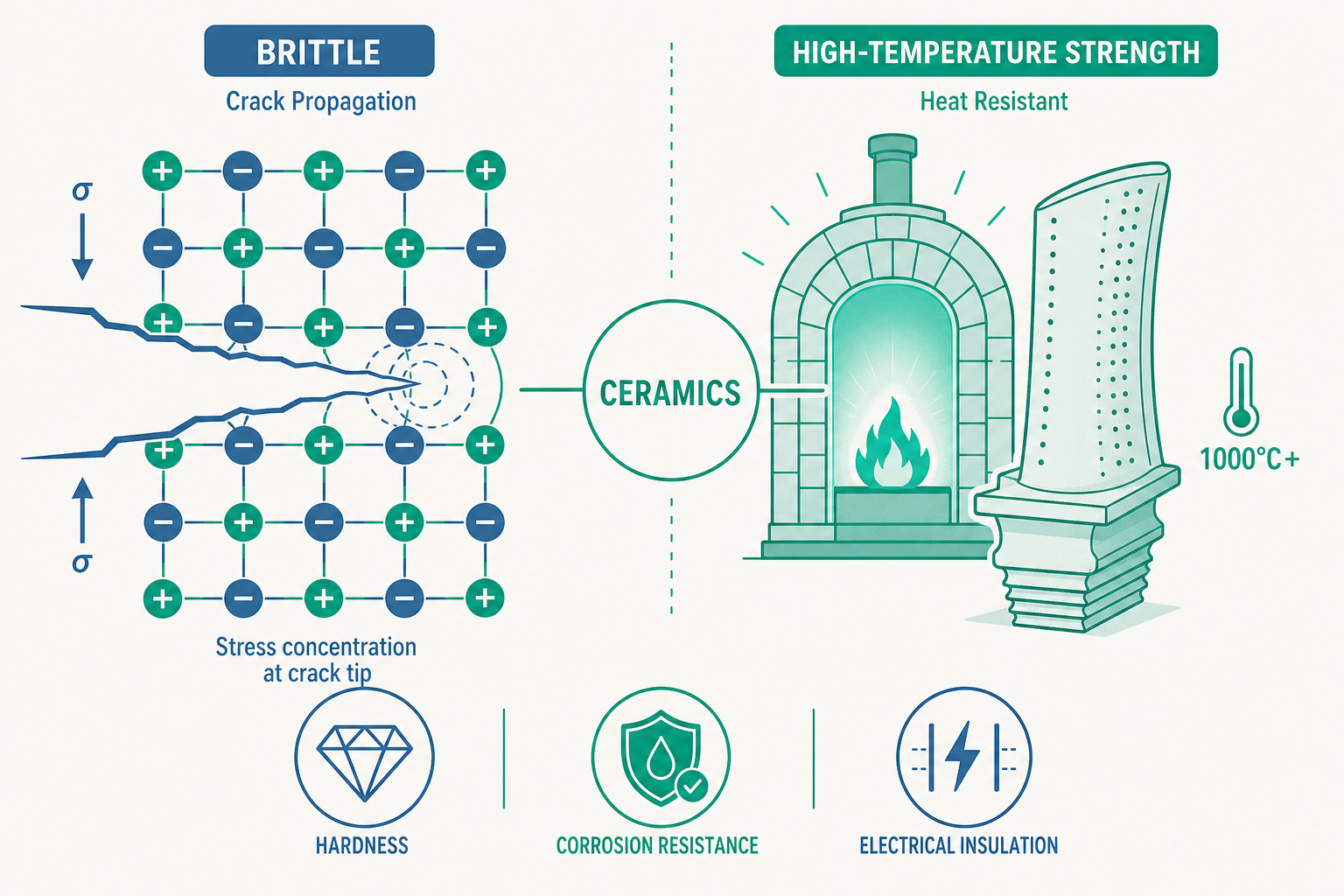

金屬之所以有延性，是因為差排能在外力下滑移，讓材料以「塑性變形」的方式吸收能量、慢慢屈服。陶瓷缺乏可動差排，當應力累積到一定程度，材料沒有「彎一下」的緩衝，只能讓既有的微小裂縫直接擴展——這就是脆性斷裂（brittle fracture）。

關鍵概念是：陶瓷的理論強度其實非常高，但實際強度受限於內部與表面的微小缺陷。 任何真實陶瓷裡都存在氣孔、夾雜物、晶界微裂縫或加工刮痕。這些缺陷會在尖端造成應力集中。Griffith 的脆性斷裂理論告訴我們，材料斷裂的臨界應力與最大裂縫尺寸有關，可寫成：

$$\sigma_f = \frac{K_{IC}}{Y\sqrt{\pi a}}$$

其中 $\sigma_f$ 是斷裂應力，$a$ 是裂縫半長，$Y$ 是幾何因子，$K_{IC}$ 是材料的斷裂韌性（fracture toughness）。這條式子揭示了陶瓷工程的核心難題：斷裂強度與 $\sqrt{a}$ 成反比，意思是只要存在一道稍大的裂縫，強度就會大幅下降。一塊看似完好的陶瓷，可能因為一個肉眼看不見的內部氣孔就在低應力下碎裂。

這也解釋了為什麼陶瓷的強度數據總是「散佈」很大：每個試件裡最致命的那道缺陷大小不同，斷裂應力就跟著飄。工程上因此用韋伯統計（Weibull statistics）來描述陶瓷強度的機率分佈，而不是給單一數值——這是陶瓷與金屬在設計思維上的根本差異。

陶瓷的 $K_{IC}$ 通常只有 $1\sim5\ \text{MPa}\cdot\text{m}^{1/2}$，而結構鋼可達 $50\ \text{MPa}\cdot\text{m}^{1/2}$ 以上，相差一個數量級。這就是「掉下去會碎」的量化根源。

耐高溫與耐腐蝕：脆性的另一面

現在回到那個核心問題：既然這麼易碎，陶瓷的價值在哪？答案是，同一套強而具方向性的鍵結，讓陶瓷在金屬撐不住的環境裡依然挺立。

耐高溫。 陶瓷的熔點普遍很高：氧化鋁約 $2072\,^\circ\text{C}$、碳化矽約 $2730\,^\circ\text{C}$、二氧化鋯約 $2715\,^\circ\text{C}$，遠超過多數金屬。更重要的是，在高溫下金屬會明顯軟化、潛變（creep）甚至氧化失效，而陶瓷因為差排難動、本身又常是氧化物（無法再被氧化），能在數百到上千度高溫中維持強度與形狀。這讓陶瓷成為高溫爐襯、渦輪葉片塗層、太空梭隔熱瓦的首選。

抗氧化與抗腐蝕。 許多陶瓷本身就是穩定的氧化物，它們已經「燒過了」，化學上處於低能量狀態，不易再與環境反應。這賦予陶瓷優異的耐化學腐蝕能力，因此化工反應器襯裡、坩堝常用陶瓷。

硬度與耐磨。 強方向性鍵結讓原子難以移動，宏觀上表現為極高硬度。碳化矽、氮化硼、氧化鋁都是頂級磨料與切削刀具材料。

電與熱的多樣性。 因為沒有自由電子海，多數陶瓷是優良電絕緣體（如氧化鋁基板、火星塞絕緣體）。但陶瓷的電性可以被「設計」：鈦酸鋇 $\text{BaTiO}_3$ 是高介電常數的鐵電材料，是電容器的主角；某些氧化物在低溫下還是超導體。

換句話說，把陶瓷推上工程舞台的，正是「原子鍵結強而難動」這件事——它同時是脆性的原因，也是耐高溫、耐磨、抗腐蝕的原因。性質從來不是孤立的優缺點，而是同一個微觀結構的不同投影。

從製程到性能：陶瓷怎麼「做」出來？

陶瓷無法像金屬一樣熔化後鑄造（熔點太高、且冷卻時容易開裂），主流製程是粉末冶金式的燒結（sintering）：

1. 粉末製備：先把原料磨成微米級高純度粉末，純度與粒徑分佈決定最終品質。
2. 成型（forming）：把粉末壓製成所需形狀（乾壓、等靜壓、注漿成型、擠出等），此時的「生胚（green body）」鬆散多孔。
3. 燒結：在高溫（常達熔點的 $0.7\sim0.9$ 倍）下加熱，原子靠擴散在顆粒接觸處形成頸縮、孔隙逐漸排出、密度上升、顆粒結合成緻密體。

製程的每一步都直接寫進性能。燒結若沒做好、殘留大量氣孔，就等於在材料裡預埋了無數應力集中點，強度與韌性都崩盤。 顆粒長得太大，晶界減少、裂縫更容易一路貫穿；反之，細晶粒能讓裂縫不斷被晶界偏折、消耗能量。這條「製程→微觀結構→性質→性能」的因果鏈，是材料科學的核心思維框架。

要對抗脆性，工程師發展出增韌（toughening）策略，本質上都是想辦法讓裂縫「走不順」、多耗能：

• 相變增韌（transformation toughening）：在二氧化鋯中加入適量氧化釔，使其在裂縫尖端應力下發生晶相轉變並膨脹，主動「夾住」裂縫。這讓部分穩定氧化鋯（PSZ）成為韌性最好的陶瓷之一，俗稱「陶瓷鋼」。
• 複合材料（composites）：在陶瓷基體中加入纖維或晶鬚（如 SiC 纖維補強），裂縫遇到纖維會被拉出、偏折，大幅吸收能量。
• 細化晶粒：透過控制燒結讓晶粒細小均勻，增加裂縫偏折機會。

看一個例子

最能說明陶瓷「脆性是弱點、卻又不可取代」的案例，是人工髖關節。

人體髖關節每天承受數百萬次來回摩擦，植入物若磨損產生顆粒，會引發發炎甚至骨溶解。金屬與塑膠對磨的傳統設計，磨損率偏高。後來工程師改用氧化鋁或氧化鋯陶瓷球頭：它硬度極高、表面可拋光到極致平滑、化學惰性又與人體相容，磨損率比傳統組合低一個數量級，使用壽命大幅延長。

但脆性始終是隱憂——早期純氧化鋁球頭曾發生罕見但嚴重的「碎裂」事故。工程師的對策正是前面講的整套邏輯：提高粉末純度、控制燒結消除氣孔、細化晶粒，並改用氧化鋁—氧化鋯複合陶瓷（如 ZTA）結合相變增韌，把斷裂韌性拉高、把碎裂機率壓到極低。

這個案例完整體現了主線：陶瓷的鍵結帶來耐磨與生物相容（性質），但也帶來脆性（弱點）；唯有透過製程控制與增韌設計（製程），才能把材料的潛能轉化為可靠的臨床性能（性能）。

重點回顧

• 陶瓷是金屬與非金屬組成的無機化合物，由具方向性的離子鍵與共價鍵主導，這套鍵結是理解其一切性質的起點。
• 脆性來自差排難以移動：陶瓷無法靠塑性變形吸收能量，應力只能由微小缺陷處的裂縫擴展釋放，斷裂強度受最大缺陷尺寸支配（Griffith 理論），故需用韋伯統計描述。
• 耐高溫、耐磨、抗腐蝕、電絕緣與脆性同源：強而難動的鍵結同時是弱點與強項，這正是「性質是微觀結構的不同投影」的最佳示範。
• 陶瓷靠燒結製造：粉末純度、成型、燒結密度與晶粒大小，沿「製程→結構→性質→性能」鏈條直接決定最終表現。
• 增韌是工程主旋律：相變增韌、纖維複合、細化晶粒等手段都在讓裂縫「走不順」，把脆性材料變得堪用可靠。

深入探討（研究所視角）

進入研究層次，陶瓷的議題會從「為什麼脆」轉向「如何量化、預測與設計可靠性」。

統計強度與可靠性工程。 由於陶瓷強度由最致命缺陷決定，單一強度值沒有意義。韋伯模數（Weibull modulus）$m$ 描述強度分佈的離散程度：

$$P_f = 1 - \exp\left[-\left(\frac{\sigma}{\sigma_0}\right)^{m}\right]$$

$m$ 越大代表缺陷分佈越均勻、可靠度越高。研究所層級的結構陶瓷設計，必須把 $m$、體積效應（試件越大、含致命缺陷的機率越高）與實際應力分佈一起納入，做出失效機率的定量預測。這也驅動了非破壞檢測（NDE）與缺陷統計的研究。

慢裂縫成長與壽命預測。 陶瓷在低於斷裂強度的應力下仍可能因環境（特別是水氣）發生「次臨界裂縫成長（subcritical crack growth）」，導致延遲斷裂。建立應力—壽命關係、預測元件在服役年限內的可靠度，是高溫結構陶瓷與生醫陶瓷的核心課題。

機制建模與多尺度模擬。 從第一原理（DFT）計算鍵結與表面能、到分子動力學模擬裂縫尖端、再到連續力學的有限元分析，研究者試圖跨尺度連接「原子鍵結」與「宏觀韌性」。同時，相場法（phase-field）模擬相變增韌、晶界工程設計裂縫偏折路徑，都是當前活躍方向。

超高溫陶瓷與功能陶瓷的前沿。 為了極音速飛行器與新世代引擎，硼化物、碳化物等超高溫陶瓷（UHTCs，熔點 $>3000\,^\circ\text{C}$）的抗氧化與熱震性能成為熱點；另一方面，壓電陶瓷、固態電解質（如鋰離子電池的氧化物電解質）、熱障塗層，則把陶瓷從「結構材料」推向「功能材料」的更廣天地。在這些前沿裡，「結構—性質—製程—性能」依然是貫穿一切的思考主軸，只是每一環都被推到了更精密、更可預測的層次。
