1912 年，鐵達尼號撞上冰山後，船身鋼板並非如想像中那樣被「劃開」，而是出現大面積的脆性破裂（brittle fracture）。後來的材料分析發現：當年那批含硫量偏高的鋼，在攝氏零度上下的海水溫度時，韌性（toughness）已經急遽下降——同一塊鋼，在溫暖的造船廠裡又韌又軟，到了冰海中卻變得像玻璃一樣一碰就裂。

這個悲劇凸顯了材料科學（Materials Science）裡一件最關鍵、也最常被誤解的事：一個材料「強不強」「韌不韌」「耐不耐用」，從來不是單一數字能回答的。強度（strength）、韌性與疲勞（fatigue）是三個彼此獨立、甚至常常互相拉扯的性質，而它們全都根源於材料內部的微觀結構。這一篇，我們就沿著「結構—性質—製程—性能」這條主軸，把這三個概念講清楚，並破解幾個常見迷思。

一切從一條曲線開始：應力—應變圖

要量化材料的機械性質，最基本的實驗是單軸拉伸試驗（uniaxial tensile test）：把標準試棒兩端夾住、緩慢拉伸，同時記錄施加的力與試棒的伸長量。為了排除試棒尺寸的影響，我們不直接用「力」與「長度」，而改用兩個歸一化的物理量。

工程應力（engineering stress）定義為施加的力除以試棒原始截面積：

$$ \sigma = \frac{F}{A_0} $$

工程應變（engineering strain）則是伸長量除以原始長度：

$$ \varepsilon = \frac{L - L_0}{L_0} = \frac{\Delta L}{L_0} $$

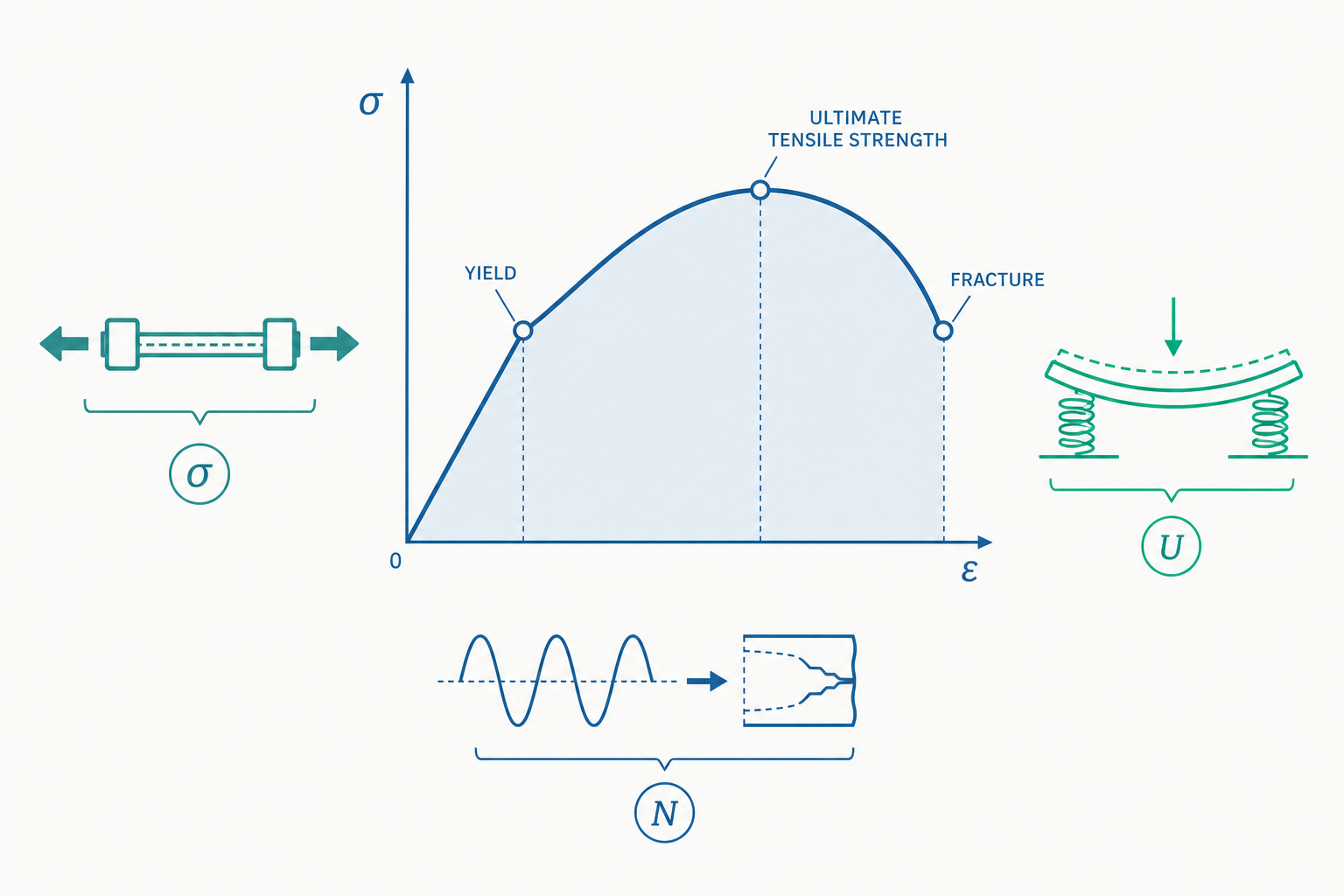

把這兩者畫成曲線，就得到了材料的「身分證」——應力—應變圖。一條典型的金屬曲線可以分成幾個關鍵階段：

• 彈性區（elastic region）：曲線初段為直線，移除外力後試棒會完全恢復原狀。直線斜率就是楊氏模數（Young's modulus, $E$），也稱彈性模數，描述材料的「剛性」（stiffness）——抵抗彈性變形的能力。
• 降伏點（yield point）：超過此點後，材料開始發生永久（塑性）變形，移除外力也回不去了。對應的應力稱為降伏強度（yield strength, $\sigma_y$）。
• 塑性區與抗拉強度：繼續拉伸，應力上升到最高點，這個峰值稱為極限抗拉強度（Ultimate Tensile Strength, UTS）。
• 頸縮與斷裂：過了 UTS 之後，試棒某處開始局部變細（頸縮，necking），最終斷裂。

注意一個容易混淆的概念：彈性區的斜率（楊氏模數）描述的是「剛性」，與「強度」是兩回事。鋼的楊氏模數約 200 GPa，遠高於鋁的 70 GPa，所以鋼「更硬挺、更難彈性變形」；但這不代表鋼一定比鋁「更強」——高強度鋁合金的降伏強度可以超過低碳鋼。剛性看斜率，強度看高度，兩者各自獨立。

強度：抵抗永久變形的能力

在工程設計裡，我們最關心的往往是降伏強度 $\sigma_y$，因為一旦超過降伏點，結構就會發生回不去的永久變形——橋樑會下垂、螺栓會鬆脫。設計時通常會在降伏強度之上再除以一個安全係數（factor of safety），確保正常使用時材料始終待在彈性區。

那麼強度從何而來？回到微觀層次，金屬的塑性變形是由差排（dislocation，一種線缺陷）的滑移所主導的。差排像「移動地毯上的皺褶」一樣，讓金屬能以遠低於理論值的應力發生變形。因此，提高強度的本質，就是阻礙差排運動。材料工程師有四大武器：

• 加工硬化（work hardening）：塑性變形本身會大量增殖差排，差排彼此糾纏、互相阻擋。
• 晶粒細化（grain refinement）：晶界阻擋差排，晶粒越細、晶界越多，強度越高。這由 Hall–Petch 方程式量化：$\sigma_y = \sigma_0 + k_y / \sqrt{d}$，其中 $d$ 是平均晶粒直徑。
• 固溶強化（solid-solution strengthening）：溶入的異種原子造成晶格扭曲，釘住差排。
• 析出強化（precipitation hardening）：細小的第二相顆粒迫使差排繞行或切過，例如鋁合金的時效處理、鎳基超合金的 $\gamma'$ 相。

這裡藏著一個深刻的取捨：上述機制大多在「提高強度」的同時，會「犧牲延展性」。差排越難動，材料越強，但也越脆。這就引出了下一個概念——韌性。

韌性：強度與延展性的平衡藝術

很多人把「強」和「韌」混為一談，這是材料科學裡最常見的迷思之一。強度是抵抗變形的能力，韌性則是材料在斷裂前吸收能量的能力。一塊玻璃可以非常「硬」「強」，但它幾乎不吸收能量就碎裂，所以一點都不「韌」。

在應力—應變圖上，韌性正是整條曲線下方的面積：

$$ U_T = \int_0^{\varepsilon_f} \sigma \, d\varepsilon $$

其中 $\varepsilon_f$ 是斷裂時的應變。這個積分告訴我們：要韌，材料既要有一定的強度（曲線要夠高），也要有足夠的延展性（曲線要夠長）。只強不延（如陶瓷、玻璃）面積小；只軟不強（如純鉛）面積也有限。真正的韌性材料，是在強度與延展性之間取得平衡——這也是為什麼結構鋼至今仍是工程主力。

材料科學區分兩種斷裂模式：

• 延性破壞（ductile fracture）：斷裂前有明顯的塑性變形與頸縮，斷面呈杯錐狀（cup-and-cone）、佈滿微孔聚合的「韌窩」（dimple）。它吸收大量能量、有「預警」，是工程上相對安全的失效。
• 脆性破壞（brittle fracture）：幾乎沒有塑性變形，裂縫以接近音速瞬間貫穿，斷面平整有解理面。它無預警、災難性，正是鐵達尼號鋼板的失效模式。

而 BCC 金屬（如低碳鋼）有一個危險特性：延性—脆性轉變溫度（Ductile-to-Brittle Transition Temperature, DBTT）。高於此溫度時延性、吸收能量高；低於此溫度則突然轉為脆性。鐵達尼號的鋼，DBTT 偏偏落在冰海溫度之上——這就是「同一塊鋼在溫室裡韌、在冰海中脆」的物理真相。FCC 金屬（如沃斯田鐵不鏽鋼、鋁、銅）則沒有明顯的 DBTT，所以低溫液化天然氣的儲槽偏好用沃斯田鐵不鏽鋼。

從斷裂力學（fracture mechanics）的角度，韌性還有一個更精準的指標——斷裂韌性（fracture toughness, $K_{IC}$），它描述含有裂縫的材料抵抗裂縫擴展的能力。當裂縫尖端的應力強度因子（stress intensity factor）$K = Y\sigma\sqrt{\pi a}$ 達到 $K_{IC}$ 時（$a$ 為裂縫長度、$Y$ 為幾何因子、$\sigma$ 為外加應力），裂縫便會失穩擴展、瞬間斷裂。這解釋了一件反直覺的事：含有微小裂縫的材料，會在遠低於其降伏強度的應力下突然破壞——因為裂縫尖端把應力放大了。

疲勞：在遠低於強度的負荷下悄悄崩潰

如果說脆性斷裂是「一次致命」，那疲勞就是「千刀萬剮」。疲勞指的是材料在反覆循環負荷下，即使每次的應力都遠低於降伏強度，仍會在經過足夠多次循環後突然斷裂。據統計，工程結構約八到九成的失效都與疲勞有關——飛機機身、汽車曲軸、橋樑接頭、人工關節，無一不在與疲勞搏鬥。

疲勞為什麼這麼陰險？因為它無聲無息。它的破壞過程分三階段：

1. 裂縫萌生（crack initiation）：通常從表面的應力集中處（如刮痕、孔洞、夾雜物、尖銳轉角）開始。反覆的微塑性變形使該處形成微裂縫。
2. 裂縫穩定擴展（crack propagation）：每一次負荷循環，裂縫前進極微小的一段，在斷面留下肉眼幾乎看不見的「疲勞輝紋」（striation），像年輪一樣記錄了每一次循環。
3. 最終斷裂（final fracture）：當裂縫長到剩餘截面無法承受負荷時，瞬間發生脆性或延性斷裂。

工程上用 S–N 曲線（應力幅 $S$ 對循環次數 $N$）描述疲勞行為。一個關鍵差異是：鋼鐵等部分材料存在疲勞極限（fatigue limit / endurance limit）——當應力幅低於某個門檻時，理論上可承受無限次循環而不破壞；但鋁、銅等材料則沒有疲勞極限，無論應力多低，循環次數夠多終究會壞。這就是為什麼飛機（大量用鋁合金）必須嚴格規定「飛行時數上限」並定期汰換結構件——它們沒有可以倚靠的安全門檻。

對抗疲勞的工程手段，核心是「不讓裂縫萌生」與「讓表面更耐裂」：

• 降低應力集中：把尖角改成圓角、消除刮痕、提高表面光潔度。
• 表面殘餘壓應力：透過珠擊（shot peening）、滲碳、氮化在表面引入壓應力，抵銷外加的拉應力，因為疲勞裂縫最怕拉應力。
• 避免夾雜物與孔隙：純淨的冶煉與緻密的製程（如熱均壓）減少內部缺陷。

看一個例子

讓我們用一根汽車引擎的曲軸（crankshaft），把強度、韌性、疲勞三者如何被「製程」同時調控走一遍。

曲軸每一轉都承受巨大的彎曲與扭轉循環負荷，是典型的疲勞關鍵件。如果只追求「強度」，工程師可能會選一塊高碳鋼直接淬火（quenching），得到極硬的麻田散鐵（martensite）。但淬火態的麻田散鐵雖然強度極高，卻又硬又脆，韌性極差——這樣的曲軸一遇到衝擊或裂縫就會脆性斷裂，是不能用的。

於是真正的「製程」是淬火＋回火（quenching and tempering）。淬火先把鋼變硬，接著在中溫（約 400–600°C）回火，讓部分過飽和的碳析出成細小的碳化物，麻田散鐵內部的高應力獲得釋放。這一步犧牲了一點點強度，卻大幅回復了韌性——這正是調控應力—應變曲線下方面積的藝術。

但光是內部強韌還不夠。曲軸的疲勞裂縫總是從表面萌生，所以製程的最後一步是表面硬化：對軸頸進行感應淬火或氮化，在表面形成一層高硬度、且帶有殘餘壓應力的硬殼。這層壓應力抵銷了運轉時表面的循環拉應力，把 S–N 曲線往上推——讓裂縫更難萌生。

於是同一根曲軸，靠著「淬火（要強度）→ 回火（要韌性）→ 表面硬化（要抗疲勞）」這一連串製程，在不更動鋼材化學成分的前提下，讓心部韌、表面硬、整體抗疲勞三者兼得。這就是材料科學的核心循環：透過製程操控結構（麻田散鐵與碳化物的分布、表面殘餘應力場），進而決定性質（強度、韌性、疲勞壽命），最終達成所要的性能（能跑數十萬公里的可靠曲軸）。

重點回顧

• 應力—應變曲線是材料的「身分證」：斜率（楊氏模數）代表剛性、降伏點代表強度起點、曲線下方面積代表韌性，三者各自獨立，不可混為一談。
• 強度是抵抗永久變形的能力，本質上來自阻礙差排運動；四大強化機制（加工硬化、晶粒細化、固溶、析出）大多會以犧牲延展性為代價。
• 韌性是斷裂前吸收能量的能力，需要強度與延展性兼具；BCC 金屬的延性—脆性轉變溫度（DBTT）解釋了鐵達尼號鋼板在冰海中脆裂的悲劇。
• 疲勞是反覆循環負荷下、在遠低於降伏強度時發生的破壞，佔工程失效的絕大多數；S–N 曲線與疲勞極限是核心指標，表面殘餘壓應力是對抗利器。
• 「結構—性質—製程—性能」貫穿全篇：曲軸藉由淬火、回火、表面硬化的製程組合，在不改變成分下同時取得強度、韌性與抗疲勞。

深入探討（研究所視角）

在研究所層級，上述以單一數值描述機械性質的方式，會被更嚴謹的力學框架與多尺度模擬取代。

真實應力—應變與本構模型：工程應力—應變使用原始截面積，在頸縮後會「失真」（曲線下降）。研究上改用真應力（true stress, $\sigma_T = F/A_i$，用瞬時面積）與真應變，並以 Hollomon 方程式 $\sigma_T = K\varepsilon_T^n$ 描述加工硬化，其中應變硬化指數 $n$ 直接關係到材料的均勻延伸與成形性。更進一步，黏塑性（viscoplasticity）與率相關本構模型，刻畫應變速率與溫度對流動應力的影響，是金屬成形與衝擊模擬的基礎。

斷裂力學的深化：線彈性斷裂力學（LEFM）以 $K_{IC}$ 為核心，但當裂縫尖端塑性區過大時不再適用，必須改用彈塑性斷裂力學的 J 積分（J-integral）或裂縫尖端開口位移（CTOD）。疲勞裂縫的穩定擴展則由 Paris 定律 $\mathrm{d}a/\mathrm{d}N = C(\Delta K)^m$ 描述，把每一次循環的應力強度因子幅 $\Delta K$ 與裂縫成長速率連結，是「損傷容忍設計」（damage-tolerant design）的數學基礎——容許結構帶著可監控的裂縫安全服役，而非要求毫無缺陷。

強度—延性權衡的突破：傳統上強度與延展性難以兼得，但近年的異質結構材料（heterostructured materials）、梯度奈米結構與相變誘發塑性（TRIP）/ 孿晶誘發塑性（TWIP）鋼，透過空間上的微結構梯度與動態相變，同時達成高強度與高韌性，被視為突破「香蕉曲線」（strength-ductility banana curve）的關鍵路徑。高熵合金（HEA）的優異低溫斷裂韌性更顛覆了「越強越脆」的傳統認知。

計算與表徵前沿：晶體塑性有限元素法（CPFEM）能從各晶粒滑移系統的取向，預測多晶體的非均勻變形與疲勞熱點；相場法（phase-field）模擬裂縫的萌生與分叉。在表徵端，原位（in-situ）電子顯微鏡與同步輻射 X 光斷層掃描，讓研究者得以即時觀察微裂縫萌生與差排演化。對 Uedu 的學習者而言，掌握本文的應力—應變、韌性與疲勞三大基石，正是進入結構完整性（structural integrity）與材料可靠度設計這片前沿領域的入場券。
