入門篇沒說的那個維度：時間

入門篇沒說的那個維度：時間

入門篇告訴你「冷得越快越硬、冷得越慢越軟」，並用鐵碳相圖（Fe–C phase diagram）解釋了平衡狀態下會出現哪些相。但如果你拿這套說法去面對真實的工廠，很快會撞牆：同樣一支含碳 0.4% 的鋼，做成 5 公釐的薄片淬火後硬得發脆，做成 50 公釐的厚軸淬火後芯部卻軟綿綿——明明丟進同一桶油，為什麼結果天差地別？

問題的根源是入門篇刻意隱藏的一個維度：時間（time）。鐵碳相圖是一張「平衡圖」，它只回答「無限長時間後會變成什麼」，卻完全不告訴你「在某個溫度停留多久、相變才會發生」。可是熱處理的命脈恰恰是冷卻速度，也就是溫度隨時間的變化路徑。要真正掌握鋼鐵，你必須從靜態的相圖，升級到動態的相變動力學（transformation kinetics）。這一篇我們就把「時間軸」加回來，看看鋼鐵內部那場與時間賽跑的相變競賽。

相變為什麼需要時間：成核與成長

平衡相圖假設原子有無限時間重新排列，但真實相變受兩個有限速率的步驟控制：成核（nucleation）與成長（growth）。沃斯田鐵（austenite, γ-Fe, FCC）要分解成波來鐵（pearlite），碳原子必須先在某處聚成雪明碳鐵（cementite, Fe₃C）的晶核，再讓周圍持續長大——這兩步都需要原子擴散，而擴散需要時間。

這裡藏著一個關鍵的競爭關係。相變的驅動力來自過冷度（undercooling） $\Delta T$：溫度低於平衡轉變溫度越多，新相自由能越低、驅動力越大，成核率越高。但溫度越低，原子擴散又越慢（前一篇學過 $D = D_0\exp(-Q/k_BT)$，溫度一降擴散以指數方式凍結）。於是出現一場拉鋸：

• 溫度稍低於平衡溫度：驅動力小，成核難，相變慢。
• 溫度很低：驅動力大，但原子幾乎動不了，相變也慢。
• 某個中間溫度：驅動力與擴散速率乘積最大，相變最快。

把「相變完成所需時間」對「溫度」作圖，這場拉鋸的結果就是一條 C 形曲線——中間鼓出一個轉變最快的「鼻尖（nose）」。這正是鋼鐵熱處理最重要的一張工程圖：TTT 圖的雛形。

TTT 圖：讀懂相變的碼錶

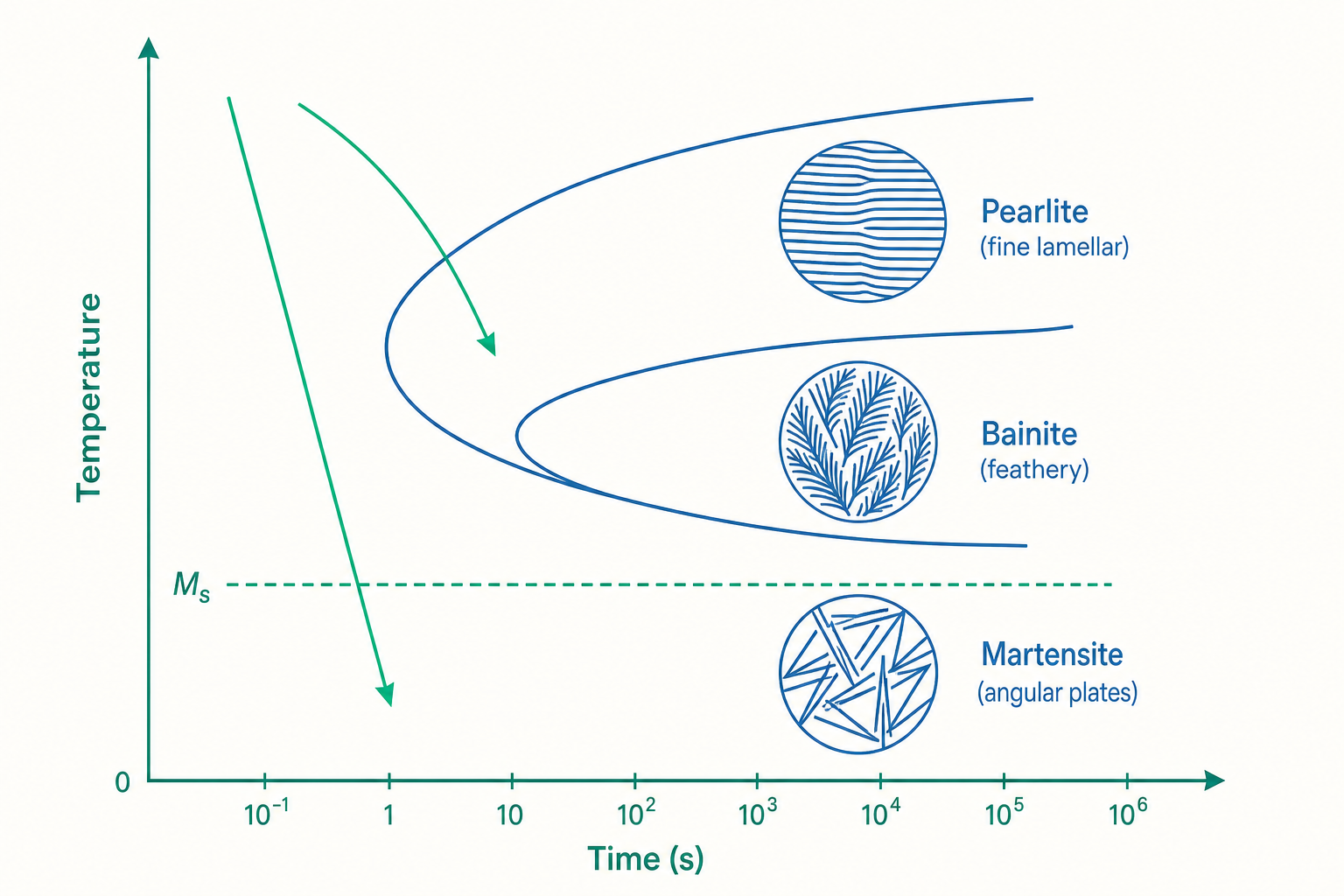

TTT 圖（Time–Temperature–Transformation diagram，恆溫轉變曲線），又稱等溫轉變圖，是把一塊沃斯田鐵化的鋼急速降到某固定溫度、然後計時記錄「相變開始」與「相變結束」所畫出的圖。橫軸通常取對數時間（從零點幾秒到幾天），縱軸是溫度。

對一塊共析鋼（含碳約 0.76%），這張圖讀起來像這樣：

• 鼻尖以上（約 550–727°C）：停在此溫度區間，沃斯田鐵分解成波來鐵。越靠近共析溫度（727°C），層片越粗（粗波來鐵，coarse pearlite，較軟）；越靠近鼻尖，層片越細（細波來鐵，fine pearlite，較硬）。層片間距由擴散距離決定，而擴散距離又由溫度決定——結構、製程、性能再次串成一線。
• 鼻尖以下（約 250–550°C）：得到變韌鐵（bainite，又譯貝氏體）。這是一種介於波來鐵與麻田散鐵之間的組織，由極細的肥粒鐵與碳化物構成，兼具不錯的強度與韌性。上變韌鐵呈羽毛狀、下變韌鐵呈針狀。
• $M_s$ 線以下（約 220°C 開始）：出現一條與時間無關的水平線——這是麻田散鐵起始溫度（martensite start, $M_s$）。低於此溫度，沃斯田鐵不靠擴散、而靠原子集體切變瞬間轉成麻田散鐵（martensite）。它是水平線，因為這個轉變與停留時間無關，只與降到多低有關。

這張圖最深刻的洞見是：麻田散鐵不是「冷得快」直接造成的，而是「成功避開鼻尖、來不及生成波來鐵或變韌鐵」的結果。換句話說，淬火的本質不是「製造麻田散鐵」，而是「閃避擴散型相變」——讓冷卻路徑在碰到 C 曲線鼻尖之前就衝過去，把沒機會分解的沃斯田鐵一路帶到 $M_s$ 線以下強迫切變。理解這一點，你對熱處理的認知就從「燒紅丟水」升級到「在時間—溫度平面上規劃路徑」。

從 TTT 到 CCT：把理想化的階梯換成真實的曲線

TTT 圖有個理論上的瑕疵：它假設你能「瞬間」把鋼降到目標溫度再恆溫，但真實淬火是連續冷卻——溫度一路下滑，不會停在某個溫度等相變。為此工程師改用 CCT 圖（Continuous Cooling Transformation diagram，連續冷卻轉變曲線）。

CCT 圖上畫的是各種冷卻速率的曲線（從爐冷、空冷到水淬），以及它們會穿過哪些相變區。關鍵概念是臨界冷卻速率（critical cooling rate）：恰好擦過 C 曲線鼻尖、完全避開波來鐵與變韌鐵、全程帶到 $M_s$ 以下得到 100% 麻田散鐵的最慢冷速。

• 冷速 > 臨界冷速 → 全麻田散鐵（最硬最脆）。
• 冷速 < 臨界冷速 → 路徑碰到鼻尖，部分或全部分解成波來鐵／變韌鐵。

現在回頭看開篇那個謎題就清楚了：薄片表面與芯部冷速都遠超臨界冷速，整片淬透成麻田散鐵；厚軸的表面冷得快（衝過鼻尖→麻田散鐵），但芯部因為熱量來不及散出、冷得慢，路徑撞上鼻尖→變成波來鐵，於是芯部軟。決定一塊鋼「能淬硬到多深」的這個性質，材料科學給了它一個專有名詞：淬透性（hardenability）。

淬透性：合金元素如何把 C 曲線往右推

請務必把硬度（hardness）和淬透性（hardenability）分開——這是初學者最常混淆的兩件事。

• 硬度主要由含碳量決定（麻田散鐵中過飽和的碳越多越硬）。
• 淬透性指的是麻田散鐵能形成的深度，主要由合金元素決定。

提升淬透性的物理機制，就是把 CCT/TTT 圖的 C 曲線往右（長時間方向）平移。鼻尖越往右，臨界冷速就越慢，即使芯部冷得慢也來得及避開鼻尖。鉻（Cr）、鉬（Mo）、錳（Mn）、鎳（Ni）這些合金元素之所以能右移 C 曲線，是因為它們溶在沃斯田鐵裡會拖慢碳的擴散與雪明碳鐵的成核，讓擴散型相變變懶。這就是為什麼大型機械零件要用合金鋼（如 4140、4340）而非便宜的碳鋼——不是為了更硬，而是為了淬得透。

量化淬透性的標準方法是 Jominy 端淬試驗（Jominy end-quench test）：把一根標準圓棒一端沃斯田鐵化後，只對端面噴水冷卻，於是沿著棒長形成從快到慢的連續冷速梯度。淬完後沿軸向每隔一段量硬度，畫出「硬度 vs 距淬火端距離」曲線。曲線下降得越慢（遠端仍硬），代表淬透性越好。這條 Jominy 曲線是工程師選鋼與設計熱處理的直接依據。

看一個例子：為什麼大型齒輪選 4340 而不是 1045

假設你要替一台重型機械設計直徑 80 公釐的傳動齒輪軸，要求整個截面都要達到足夠強度與韌性。

若選用1045 碳鋼（含碳 0.45%、幾乎無合金元素）：它的 C 曲線鼻尖很靠左（相變很快），臨界冷速極高。直徑 80 公釐的軸淬火時，表面或許能形成麻田散鐵，但芯部冷速遠低於臨界冷速，路徑撞上鼻尖→變成波來鐵。結果是「外硬內軟」，承受扭矩時芯部會先屈服——這對傳動軸是致命的。

若改選 4340 合金鋼（0.40% C，外加約 1.8% Ni、0.8% Cr、0.25% Mo）：

1. 合金元素右移 C 曲線：Ni、Cr、Mo 大幅拖慢擴散型相變，鼻尖往右移到幾十秒甚至更久。
2. 臨界冷速大幅下降：即使 80 公釐軸芯部冷得相對慢，仍能避開鼻尖，整個截面淬成麻田散鐵。
3. 淬火 + 回火：全截面麻田散鐵後再回火（tempering）到約 500°C，得到回火麻田散鐵——強度高、韌性好、且從表到芯一致。

注意：1045 和 4340 含碳量接近（0.45% vs 0.40%），所以淬硬後表面硬度其實差不多；真正的差別在 4340 能把這份硬度「貫穿」整個厚截面。這就是「淬透性 ≠ 硬度」最具體的工程後果。選材的本質不是選最硬的鋼，而是選 C 曲線位置與你的零件尺寸／冷卻條件相匹配的鋼。

麻田散鐵的另一面：為什麼它必須回火

入門篇把麻田散鐵（martensite）描述成「碳被困在 BCT 晶格、又硬又脆」。進階視角要追問：這個「脆」到底脆在哪、回火又如何精準解除它？

剛淬火的麻田散鐵脆，有三個疊加的來源：(1) 過飽和碳造成的巨大晶格內應力；(2) 切變相變留下的高密度差排與孿晶；(3) 淬火熱應力與相變體積膨脹造成的殘餘應力。回火（tempering）就是把這份過飽和狀態「分階段卸壓」的過程，隨溫度升高依序發生：

• 約 100–200°C：碳先析出成過渡碳化物（ε-碳化物），釋放最大宗的晶格應變。
• 約 200–350°C：殘留沃斯田鐵分解；此區間有時出現回火脆性（temper embrittlement），要避開。
• 約 350–600°C：過渡碳化物轉成穩定的雪明碳鐵並逐漸球化、粗化，內應力大幅釋放，韌性顯著回升。

於是工程師握有一個連續旋鈕：回火溫度越高 → 碳化物越粗、內應力釋放越多 → 硬度越低、韌性越高。刀具回火到約 200°C（保硬度），結構件回火到約 500–600°C（保韌性）。某些含 Mo、V、Cr 的合金鋼在約 500–550°C 回火時，還會析出奈米級合金碳化物造成硬度回升（二次硬化，secondary hardening）——這是高速鋼（high-speed steel）能在切削高溫下保持硬度的關鍵。

動手試試：用過冷度估算波來鐵層片間距的趨勢

波來鐵的層片間距 $\lambda$（肥粒鐵 + 雪明碳鐵一個週期的厚度）大致與過冷度 $\Delta T$ 成反比：

$$\lambda \propto \frac{1}{\Delta T} = \frac{1}{T_E - T}$$

其中 $T_E$ 是共析溫度（約 727°C），$T$ 是實際恆溫轉變溫度。物理直覺是：過冷度越大，相變驅動力越強、成核越密、碳來不及擴散太遠，層片就被「擠」得越細。

假設在 700°C（$\Delta T = 27$°C）轉變得到層片間距約 $1.0\ \mu\text{m}$，那麼在 600°C（$\Delta T = 127$°C）轉變的層片間距約為多少？

$$\frac{\lambda_{600}}{\lambda_{700}} \approx \frac{\Delta T_{700}}{\Delta T_{600}} = \frac{27}{127} \approx 0.21$$

$$\lambda_{600} \approx 0.21 \times 1.0\ \mu\text{m} \approx 0.21\ \mu\text{m}$$

層片間距縮到約五分之一。再用前一篇的 Hall–Petch 直覺類比——更細的層片意味著差排滑移路徑更短、阻礙更密，所以細波來鐵比粗波來鐵硬。你會發現：從「轉變溫度」到「層片間距」到「硬度」，又是一條結構—製程—性能的因果鏈，而串起它的依然是擴散與時間。

重點回顧

• 平衡相圖只回答「最終變成什麼」，不回答「需要多久」。真實熱處理由相變動力學主導，核心是成核與成長兩個有限速率步驟，受「驅動力 ↑（低溫）」與「擴散 ↓（低溫）」的拉鋸支配，產生 C 形轉變曲線與鼻尖。
• TTT 圖（恆溫）告訴你哪個溫度相變最快：鼻尖以上得波來鐵、鼻尖以下得變韌鐵、$M_s$ 線以下靠無擴散切變得麻田散鐵。麻田散鐵是「避開鼻尖」的結果，不是直接「冷出來」的。
• CCT 圖（連續冷卻）給出臨界冷卻速率：冷速快過它才能全程閃過鼻尖得全麻田散鐵；這也解釋了厚件「外硬內軟」。
• 硬度 ≠ 淬透性：硬度由含碳量決定，淬透性（淬硬深度）由合金元素決定。Cr、Mo、Mn、Ni 把 C 曲線右移、降低臨界冷速，使厚件也能淬透；標準量測是 Jominy 端淬試驗。
• 回火是分階段卸除麻田散鐵過飽和應力的過程：溫度越高越韌、越軟；特定合金鋼在約 500°C 析出合金碳化物產生二次硬化，是高速鋼的命脈。

深入探討（研究所視角）

把「時間軸」加進相變後，研究所層級會進一步追問動力學的定量律與機制本質：

• Avrami（JMAK）方程式把等溫相變的完成分率 $f$ 寫成 $f = 1 - \exp(-kt^n)$，其中指數 $n$ 編碼了成核與成長的幾何模式（界面控制 vs 擴散控制、是否飽和成核）。整條 TTT 曲線其實就是不同溫度下這條 S 形動力學曲線「等分率」連線而成——TTT 圖不是經驗塗鴉，而是動力學理論的幾何投影。

• 麻田散鐵相變的晶體學：它是無擴散的切變型相變，遵守特定取向關係（如 Kurdjumov–Sachs、Nishiyama–Wassermann），並有不變平面應變（invariant plane strain）的晶體學描述。這套切變機制不只造就硬鋼，也是形狀記憶合金（如 Ni–Ti）與相變誘發塑性鋼（TRIP steel）的物理核心——後者刻意保留亞穩沃斯田鐵，在受力時誘發麻田散鐵相變吸收能量，達成高強度與高延性的罕見兼得；TWIP 鋼（孿晶誘發塑性）則靠變形孿晶達到類似效果，兩者都是先進高強度鋼（AHSS）的旗艦。

• 變韌鐵的爭論：變韌鐵到底是「擴散型」還是「切變型」相變，是冶金學數十年的公案。這個看似學術的爭論，直接影響奈米結構變韌鋼（nanostructured bainite，超級貝氏體）的設計——靠在低溫長時間等溫得到奈米級變韌鐵層片，達到超高強度，正是動力學工程的前沿展示。

• 跳出鐵碳框架：高熵合金（High-Entropy Alloys）以五種以上元素近等比例混合，「沒有單一母材」時，C 曲線、淬透性、固溶強化都需要重新定義；金屬積層製造（metal additive manufacturing）帶來局部熔融、極快凝固、反覆熱循環的非平衡熱歷程，列印件常出現傳統 CCT 圖無法預測的微觀組織與相選擇，催生出「過程圖（process map）」這種把雷射功率、掃描速度對應到組織與缺陷的新工具。

從靜態相圖到 C 曲線，再到 Avrami 動力學與非平衡製程，金屬材料研究的主線始終如一：先理解相變如何與時間競賽，才能在時間—溫度平面上精準規劃路徑，用製程雕刻組織、進而訂製性能。
