缺陷不是瑕疵，而是可以「設計」的自由度

缺陷不是瑕疵，而是可以「設計」的自由度

入門篇留下一個耐人尋味的結論：一根原子排列完美的金屬絲反而硬到無法塑形，是「缺陷」讓金屬可以被拉、被彎、被鍛。但這只是故事的開頭。如果缺陷這麼重要，工程師真正想問的問題其實是——我能不能定量地控制缺陷的數量、種類與分布，讓同一種金屬從柔軟的退火銅變成高強度的航太鋁合金？

答案是可以，而且整個現代金屬工程的核心，就是把點缺陷（point defect）、線缺陷（dislocation）、面缺陷（grain boundary）當成可調的設計自由度。這一篇我們不再停留在「缺陷讓材料變軟」的直覺，而是進入差排的能量學、點缺陷的熱力學平衡，以及五大強化機制如何用一條一條的數學式被量化。讀完你會發現，材料科學家口中的「硬」與「軟」，其實是一場關於差排能不能動的戰爭。

差排的本質：用 Burgers 向量替線缺陷編號

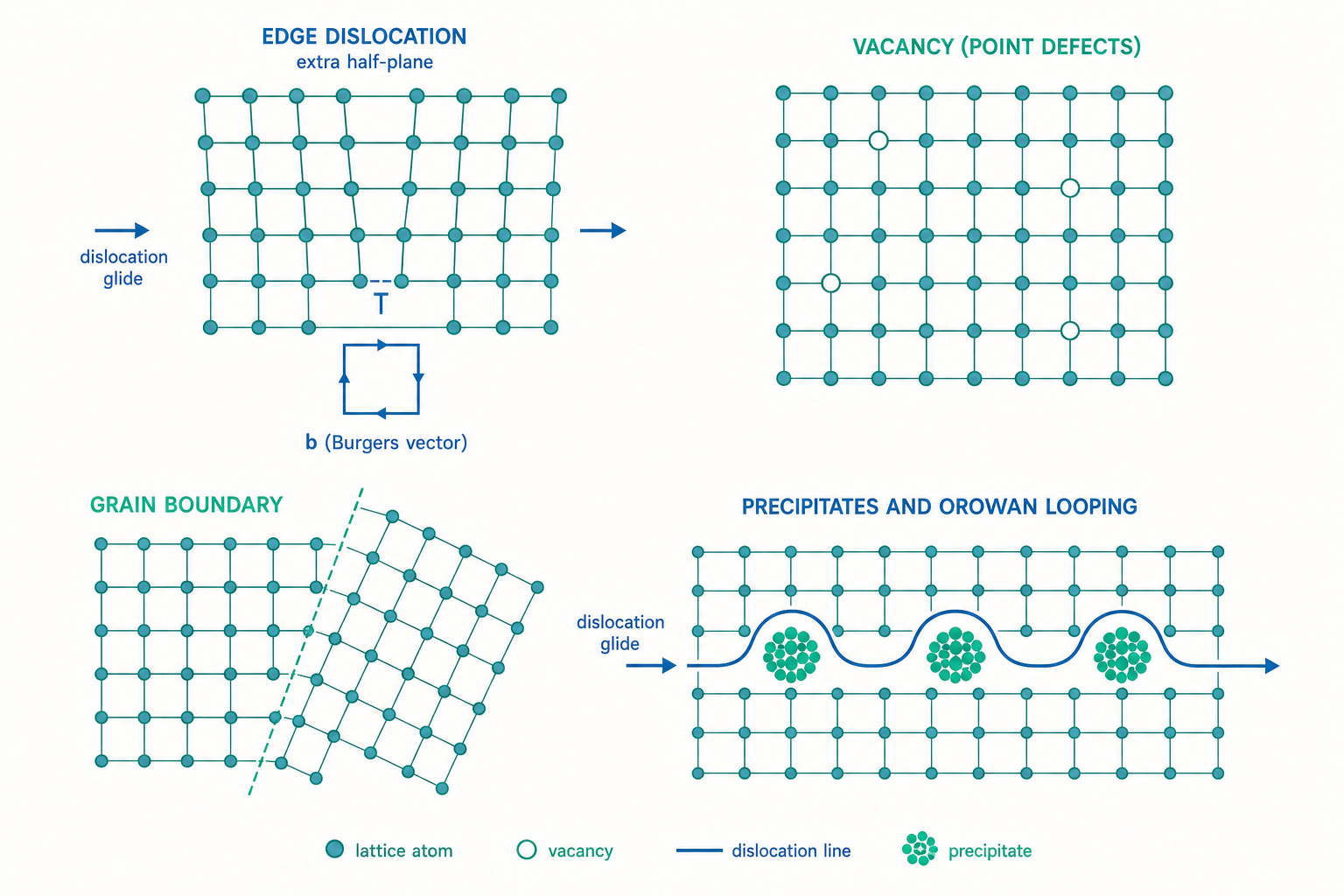

入門時我們把差排描述成「多出來的半排原子」，那是刃差排（edge dislocation）的圖像。但要定量處理差排，我們需要一個更嚴謹的描述工具——Burgers 向量（Burgers vector）$\vec{b}$。

想像你沿著一條包住差排線的封閉迴路，在完美晶體裡一步一步數原子（右四步、上四步、左四步、下四步），你會回到起點。但如果這條迴路包住了一條差排，同樣的步數卻無法閉合——缺的那一段位移向量，就是 $\vec{b}$。它的物理意義是：當差排掃過晶體一次，晶體兩側相對滑移了 $\vec{b}$ 的距離。

• 刃差排：$\vec{b}$ 垂直於差排線。
• 螺旋差排（screw dislocation）：$\vec{b}$ 平行於差排線，原子面像螺旋停車場的坡道。
• 真實差排多半是混合差排（mixed dislocation），沿著線方向 $\vec{b}$ 與線的夾角連續變化。

Burgers 向量不只是分類用的標籤，它攜帶了差排的全部「帳本」。一個關鍵守恆律是：差排線不能在晶體內部憑空中斷，它要嘛形成封閉迴路、要嘛終止在表面或晶界，要嘛在節點（node）分岔——而分岔節點上 $\sum \vec{b} = 0$，就像電路節點的電流守恆。這條規則之所以重要，是因為它直接決定了差排能不能反應、能不能纏結成可以阻擋彼此的森林。

差排為什麼有「能量」：$\frac{1}{2}Gb^2$ 的威力

差排周圍的原子被推離平衡位置，這片彈性扭曲場儲存了能量。經過彈性力學積分，單位長度差排的線張力（line energy）約為：

$$E_{\text{line}} \approx \frac{1}{2} G b^2$$

其中 $G$ 是剪切模數（shear modulus），$b = |\vec{b}|$。這個看似簡單的式子帶來三個影響整個材料行為的推論：

1. 差排傾向縮短自己。既然能量正比於長度，差排線像繃緊的橡皮筋有線張力，這解釋了為什麼差排在障礙之間會彎曲成弧形（Frank–Read 差排源就靠這個機制不斷吐出新差排）。

2. $b^2$ 主宰差排反應。當兩個 Burgers 向量 $\vec{b}_1$、$\vec{b}_2$ 相遇，能否合併成 $\vec{b}_3 = \vec{b}_1 + \vec{b}_2$，由 Frank 能量判據決定：若 $b_3^2 < b_1^2 + b_2^2$ 則合併有利。這正是面心立方（FCC）金屬中,一條完整差排會自發分解成兩條部分差排（partial dislocation）並夾出一片疊差（stacking fault）的原因——分解後總 $b^2$ 變小。

3. 滑移系統的選擇。差排偏好沿著最短的 $\vec{b}$（最密堆積方向）與最密堆積面滑移，因為這同時最小化能量與 Peierls 阻力。FCC 金屬有 12 個 $\{111\}\langle110\rangle$ 滑移系統，所以延展性好；HCP（六方最密堆積）金屬獨立滑移系統少，這就是為什麼鎂（Mg）室溫下又脆又難加工的結構性根源。

點缺陷的熱力學：為什麼晶體在 0 K 以上「必然」帶有空孔

差排是製程引入的，但有一類缺陷是熱力學要求的、無法消除的——空孔（vacancy）。直覺上製造一個空孔要花能量 $E_v$（把一個原子搬到表面），似乎應該越少越好。但別忘了組態熵（configurational entropy）：把 $n$ 個空孔分散到 $N$ 個格點上的排列方式極多，亂度帶來的 $-T\Delta S$ 會降低自由能。

把 $\Delta G = nE_v - T\Delta S$ 對 $n$ 取極小，得到平衡空孔濃度：

$$\frac{n_v}{N} = \exp\!\left(-\frac{E_v}{k_B T}\right)$$

這是一條 Arrhenius 形式的指數律。代入銅的典型值 $E_v \approx 1.0\ \text{eV}$，室溫下空孔濃度約 $10^{-17}$，但接近熔點時躍升到約 $10^{-4}$——每一萬個原子就有一個空位。這不是缺陷，這是平衡態。

這條式子的工程意義巨大，因為所有靠原子跳動的過程都被空孔濃度乘上一個遷移項所控制。原子擴散係數可寫成：

$$D = D_0 \exp\!\left(-\frac{Q}{k_B T}\right), \qquad Q = E_v + E_m$$

其中 $E_m$ 是空孔遷移能。於是熱處理、析出硬化的時效、燒結、潛變——這些跨越冶金學的現象，全都由同一個指數律支配：溫度每升高一點，缺陷的活動性以指數方式爆發。理解這點，你才會明白為什麼渦輪葉片在高溫下「會自己慢慢變長」（潛變，creep），而本質就是空孔輔助的差排攀移與晶界滑動。

把「硬」量化：五大強化機制都在做同一件事

材料變硬的唯一物理意義是：讓差排更難移動。所有強化手段都是在差排的滑移路徑上設障礙。降伏強度的增量可以線性疊加（近似）：

$$\sigma_y = \sigma_0 + \Delta\sigma_{\text{Hall-Petch}} + \Delta\sigma_{\text{solid solution}} + \Delta\sigma_{\text{dislocation}} + \Delta\sigma_{\text{precipitate}}$$

逐一拆解：

1. 晶界強化（Hall–Petch）。晶界是差排的牆，差排在牆前堆積（pile-up），晶粒越細牆越多：

$$\sigma_y = \sigma_0 + k_y\, d^{-1/2}$$

晶粒尺寸 $d$ 縮小一半，強度增量約增 $\sqrt2$ 倍。這是唯一能同時提升強度與韌性的機制，所以晶粒細化是冶金學的「免費午餐」。但注意：當 $d$ 小到約 10 奈米以下，Hall–Petch 會反轉（inverse Hall–Petch），因為此時變形由晶界滑動而非差排主導——這是奈米晶材料的研究前沿。

2. 固溶強化（solid-solution strengthening）。溶質原子（大小或模數與母材不同）在晶格中製造局部應力場，釘住差排。強度增量約 $\Delta\sigma \propto \sqrt{c}$（$c$ 為溶質濃度）。黃銅（Cu–Zn）比純銅硬就是這個道理。

3. 應變硬化／差排強化（work hardening）。塑性變形本身會製造更多差排，差排彼此纏結成「森林」，密度 $\rho$ 升高。Taylor 關係給出：

$$\Delta\sigma = \alpha\, G b \sqrt{\rho}$$

冷加工後差排密度可從 $10^{10}$ 升到 $10^{15}\ \text{m}^{-2}$，強度因此倍增。這正是「彎鐵絲彎到後來會變硬變脆」的微觀解釋。

4. 析出強化（precipitation hardening）。在基地中析出奈米級第二相顆粒，差排必須切過（cutting）或繞過（Orowan bowing）它們。Orowan 機制下，差排繞過間距為 $L$ 的顆粒所需的額外應力為：

$$\Delta\tau_{\text{Orowan}} \approx \frac{Gb}{L}$$

顆粒越密、間距 $L$ 越小，強度越高。這是航太鋁合金（如 7075）與鎳基超合金的命脈。

看一個例子：一塊 7075 鋁合金的強度從哪裡來？

7075 鋁合金（用於飛機機翼大樑）的降伏強度可達約 500 MPa，是純鋁（約 10–20 MPa）的 30 倍以上。它的強度不是來自單一機制，而是一份「缺陷工程組合菜單」：

• 固溶 + 析出：Zn、Mg、Cu 先在約 480°C 固溶處理（solution treatment）後淬火，把溶質「凍」在過飽和固溶體裡，這時材料是軟的（缺陷尚未排好陣）。
• 時效（aging）：在約 120°C 保溫數小時，過飽和的溶質藉空孔輔助擴散慢慢聚集，析出 $\eta'$（MgZn$_2$）奈米相。注意——這一步能在這麼低溫進行，正是因為淬火「鎖住」了大量過剩空孔，把擴散速率提高了好幾個數量級。
• 結果：析出顆粒以 Orowan 機制釘住差排，強度爬升到峰值；若時效過久（over-aging）顆粒粗化、$L$ 變大，強度反而下降。

整個製程的每一步，操作的對象都是缺陷：先用熱力學製造過剩空孔，再用空孔當搬運工把溶質排成阻擋差排的析出物。這就是「結構決定性質、製程操控結構」最具體的演示。

面缺陷的另一面：晶界不只是牆，也是通道

我們一直把晶界當成阻擋差排的障礙（強化的功臣），但晶界有雙重人格。在高溫下，晶界反而變成弱點：

• 晶界擴散比晶格內擴散快好幾個數量級（活化能更低），所以高溫潛變、燒結、腐蝕往往沿晶界優先發生。
• 晶界滑動（grain boundary sliding）在高溫低應力下主導潛變，這時細晶反而不利——這就是為什麼渦輪葉片要反其道而行，做成單晶（single crystal），徹底消除晶界這條高溫弱化通道。

更精緻的觀念是：晶界本身也分「好壞」。用重合位置點陣（Coincidence Site Lattice, CSL）描述，某些特殊取向關係（如孿晶界 $\Sigma 3$）的晶界能量極低、原子匹配好，對腐蝕與裂紋的抵抗力遠強於隨機高角度晶界。晶界工程（grain boundary engineering）就是透過熱機械處理刻意提高這類「特殊晶界」的比例，藉此抑制沃斯田鐵不銹鋼的晶間腐蝕——這把「面缺陷的品質」也納入了設計範疇。

動手試試：估算 7075 鋁時效的擴散加速倍數

假設淬火把空孔濃度凍結在接近 480°C 的平衡值，而正常 120°C 平衡值低得多。已知鋁的空孔形成能 $E_v \approx 0.66\ \text{eV}$，$k_B = 8.617\times10^{-5}\ \text{eV/K}$。

平衡空孔濃度比值（過剩空孔帶來的擴散加速近似正比於空孔濃度比）：

$$\frac{n_v(753\,\text{K})}{n_v(393\,\text{K})} = \exp\!\left[-\frac{E_v}{k_B}\left(\frac{1}{753}-\frac{1}{393}\right)\right]$$

計算指數內：$\frac{1}{753}-\frac{1}{393} \approx 0.001328 - 0.002545 = -0.001217\ \text{K}^{-1}$，

$$-\frac{0.66}{8.617\times10^{-5}}\times(-0.001217) \approx 9.3 \;\Rightarrow\; e^{9.3}\approx 1.1\times10^{4}$$

也就是說，淬火鎖住的過剩空孔能讓低溫時效的擴散有效快上約一萬倍——這正是「低溫也能時效」的物理本錢。試著把 $E_v$ 換成銅的 1.0 eV，你會看到指數律對形成能有多敏感。

重點回顧

• Burgers 向量 $\vec{b}$ 是差排的身分證，攜帶滑移量與守恆規則（節點處 $\sum\vec{b}=0$，線不能中斷），決定差排能否反應、分解成部分差排。
• 差排線能量 $\frac{1}{2}Gb^2$ 解釋了線張力、Frank 能量判據與滑移系統選擇；FCC 多滑移系統故延展性好，HCP 反之。
• 空孔濃度 $\exp(-E_v/k_BT)$ 是熱力學必然，並透過 $D=D_0\exp(-Q/k_BT)$ 控制一切擴散現象——時效、燒結、潛變同源。
• 五大強化機制本質都是阻擋差排：Hall–Petch（$d^{-1/2}$）、固溶（$\sqrt c$）、應變硬化（$Gb\sqrt\rho$）、Orowan 析出（$Gb/L$），可近似線性疊加。
• 晶界有雙重人格：低溫是強化障礙，高溫是擴散與滑動的弱化通道，故單晶葉片消除晶界、晶界工程提升特殊晶界比例。

深入探討（研究所視角）

如果你打算往材料力學或計算材料的方向走，這篇的每個近似式背後都有更深的版本等著被質疑與精化：

• 離散差排動力學（Discrete Dislocation Dynamics, DDD）：把成千上萬條差排當成可移動的線元素，直接數值積分它們之間的彈性交互作用力，預測流變曲線。這讓「Taylor 關係 $\alpha Gb\sqrt\rho$ 的 $\alpha$ 到底是多少、為什麼」從經驗常數變成可計算的量。
• 第一原理與分子動力學：空孔形成能 $E_v$、疊差能（stacking fault energy, SFE）、Peierls 應力如今都能用 DFT 算出。SFE 尤其關鍵——它決定部分差排的分離寬度，進而決定金屬是傾向交滑移（cross-slip）還是形成平面滑移帶，是 TWIP/TRIP 先進高強鋼設計的核心旋鈕。
• 缺陷與功能性質的耦合：本篇聚焦力學，但點缺陷在半導體（摻雜即刻意引入點缺陷）、離子導體（氧空孔是固態電池與燃料電池導電的載子）、量子材料（氮空位中心 NV center 是量子感測元件）中扮演功能主角。「缺陷工程」在這些領域已從「強化」延伸到「賦能」。
• 開放問題：奈米晶的 inverse Hall–Petch 轉折點究竟由什麼控制？輻照損傷下（核反應爐材料）缺陷如何累積與自我修復？高熵合金（high-entropy alloy）裡「沒有單一母材」時，固溶強化與差排能量該如何重新定義？這些都是當前頂尖期刊（Acta Materialia、Nature Materials）上活躍的戰場。

把缺陷從「需要消除的瑕疵」重新框成「需要設計的自由度」，是材料科學最深刻的觀念轉向。你手上的每一塊高強度合金，都是一份被精心調校過的缺陷配方。
